分光放射照度計スペクトロナビMK-350N Plus/MK-350S(LED照明用)

分光放射照度計スペクトロナビMK-350N(LED照明用)

さまざまなLED照明がある中で、携帯型で簡単に性能検査ができるのが人気の理由。

スペクトル波長範囲:380~780nm

測定範囲sq:70-70000 lx

上部に光を検知するセンサ装備。照明に向けてかざしボタンを押すとデータを収集可能

建築関係の照明設計や電気工事などの照度確認に!照明機器メーカーの開発・ライン検査に!

UPR tek製

*弊社は正規ルートですのでアフターサービスも可能です。

送料/代引手数料 無料 本体のみ
製品名 価格
商品コード K-MK350N-PLUS 通常3営業日以内に発送

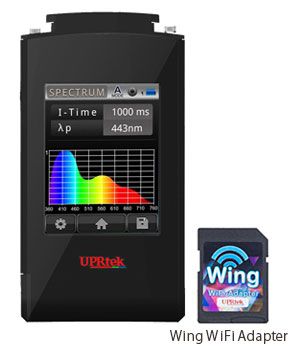

分光放射照度計スペクトロナビ MK-350N Plus ※WINGセット標準付属
特価 税別 180,000円
(税込 194,400円)
商品コード K-MK350S 通常3営業日以内に発送
分光放射照度計スペクトロナビMK-350S Advanced(UPR tek製)
税別 349,800円
(税込 377,784円)

●MK-350N Plusにはフリッカ(ちらつき)測定機能付

●MK-350Sにおいては、CRIという演色評価数を表示する機能がついており、写真業界のニーズに合わせた機能がついております。

分光放射照度計MK-350の比較表

LEDメーター照明用測定器

  • 発光ダイオード(LED)光源の色度、エミッション、主波長、相関色温度、演色評価数の計測が可能な演色照度計。
  • 分光放射測定器 一般照明・LED照明・装飾照明・光源に対応
  • 小型・軽量ハンディタイプ
  • 使い方が簡単
  • 大画面3.5インチモニター
  • 重さ250g±20gのハンディタイプ
  • タッチパネル式
  • 市販のSDカードにデータを記録可能
  • センサは日本製
  • リチウム電池で約5時間使用可能

「高演色性」を販売向上のキーワードにしている家電量販店のLEDランプの販売コーナーが多くなっています。
演色性とは、対象となるLED照明を太陽光と比較して物を見たときに、そのLED照明の色の見え方の特性を表現する言葉が「演色性」です。

太陽光に似た色の見え方をするLED照明が「演色性の良い(高い)LED照明」です。

演色性を数値化し、客観的判断基準として設定されたものが演色評価数です。



さまざまなLED照明がある中で、簡単に性能が出ているかどうかを確認できるのでイイですね。

道路メンテナンス(トンネル・高速道路・SA/PAの照明等)、大手コーヒーショップ、大手スーパー、宴会場・劇場・ホール・スタジオ・店舗等のライトアップに販売実績があります。



LED照明を一般照明に使用する場合、明るさや演色性が不十分な場合があります。
長寿命と消費電力の少なさが売り物である発光ダイオード(LED)の照明ですが、演色評価数Raが低いものや照度が不十分であったり、実際の寿命が短い粗悪品もあります。

LED照度計分光放射計

分光放射照度計スペクトロナビMK-350N(LED照明用)



CCT=相関色温度(いろおんど)Correlated Colour Temperature

色を温度に換算
電球色:3200K程度/蛍光灯:5200K程度 Kはケルビン
分光放射照度計スペクトロナビMK-350N(LED照明用)


CRI=演色評価数 100に近いほど、自然光に近いことを示す。LED照明はRa70-95程度


LUX=照度


λp(ピーク波長)=LEDの発光強度が最大になる波長

LEDスペクトロナビMK-350N Plusは、軽いため携帯性がよく、小型ながらあらゆる光源の測光分析が出来る分光放射測定器です。

LED照明設計者や、LED照明施工者は、この測定器を使って光源の色度、主波長、演色評価、簡易照度等を簡単に「測り」、そして、「見る」 ことが 出来ます。

この携帯用LEDスペクトロナビMK350N Plusは測光分析力が高く、分光分布表示と色度図を視覚的に解りやすく表示でき、幅広いLED照明設置場所で、その威力を発揮、現場での測定が簡単にできます。



分光放射照度計スペクトロナビMK-350N Plus/MK-350Sの用途

建築関係の照度チェックから照明機器メーカーの開発・ライン検査まで幅広い用途に使用可能

  • LEDバックライト、LED照明などの色度、色温度特性、演色性評価
  • LCD、プラズマ、有機ELなどの色度、色温度特性、光学特性評価全般
  • 車載用ヘッドライトなどや、LED照明関連の色度の高精度測定
  • 非常用照明、道路照明、一般照明器具の色度、演色性評価
  • LED看板、サインボードの開発、品質管理、メンテナンス
  • LED等を用いた道路照明、屋内照明、店舗照明などの各種演色性評価や照度
  • 光電気化学反応、光バイオ反応の測定
  • 食品加工、美容、学術研究、プロジェクタの光源研究
  • LED植物工場での照度管理

分光放射照度計スペクトロナビMK-350N Plus/MK-350Sの操作方法

スペクトロメーター

LED分光計測器スペクトロナビMK-350N Plusを光源に向けクリック
約3秒でモニターに映像・データを表示させることができます。

LED照度計分光放射計

機器の上部にセンサ(日本製)があります。

LED照度計分光放射計

SDカードにデータ保存


LED分光放射測定器スペクトロナビMK-350

分光放射照度計スペクトロナビMK-350N Plus計測の種類

LED照度分光計の4種類の測定モード

LED分光放射測定器スペクトロナビMK-350


BASICモードの表示される4アイテムの変更が可能

LED分光放射測定器スペクトロナビMK-350


パソコンから出力された画像

LED照度計分光放射計


分光放射測定器として一般照明・LED照明・装飾照明に対応

LED分光放射測定器スペクトロナビMK-350





LED分光放射測定器スペクトロナビMK-350

LED分光放射測定器スペクトロナビMK-350


演色評価数(CRI)

演色とは

LEDや蛍光灯などの照明ランプの下で物を見るときに、太陽光と比較して、その照明による色の見え方の特性を表現することをいいます。演色性を数値化して、客観的判断基準として設定されたものです。
よい光源は、演色評価数の数値が高く/悪い光源は、数値が低くなります。

演色性評価 用いられる場所
90以上 色比較、監査、臨床検査、 美術館
90>数値>80 住宅、ホテル、レストラン
店舗、事務所、学校、病院
印刷、塗料、繊維、精密作業の工場
80>数値>60 一般作業の工場
(許容範囲:事務所、学校)
60>数値>40 粗い作業の工場、トンネル、道路
(許容範囲:一般作業の工場)
40>数値>20 トンネル、道路

※この分光放射照度計は、一般的なJIS規格の照度計ではありません。

【参考】 分光放射照度とは、光の波長毎の放射照度(スペクトル放射照度)の意味です。

光源により照射された場合、受ける単位面積当たり・単位波長当たりの光量 を分光放射照度といい、照射された物体が受ける光強度を示す量を表します。

分光放射照度計スペクトロナビMK-350N Plus【国内正規品】の仕様

センサ CMOS リニアセンサー
スペクトル波長幅 約12nm(半波の幅)
ブローブウィンドウ 6.6±0.1mm
コサイン応答 図1を参照してください
測定範囲 70~70000 lx
スペクトル波長範囲 380~780nm
露光時間 6~1000ms
測定機能 単発/連続
露光モード 自動/手動
表示モード 1.基本表示モード
2.スペクトル表示モード
3.CIE 1931 色度座標モード
4.CIE 1976 U.C.S 色度座標モード
表示データー 1. 照明
2.スペクトル
3.C.I.E 色度の座標チャート
 (1) CIE 1931 x,y 座標チャート
 (2) CIE 1976 U.C.S u’v’ 座標チャート
 (3) CIE 1931 XYZ color space
4.ピーク波長
5.Delta uv.
6.演色指数
7.相関色温度 (CCT)
8.演色性評価数(Ra/R1~R15)
9.Color Quality Scale(CQS)
10.TLCI
11.パーセンテージフリッカー
12.SP Ratio(Scotopic and Photopic)
13.フートキャンドル(fc)
デジタル解像度 16 bits
暗校正 Yes
迷光 -25 dB max. *1
波長データの出力間隔 1 nm
波長再現性 ±1nm *2
照明確度   標準光源A @ 2856Kに 20000 lx ±5%
色座標 ±0.0025 in CIE 1931 x,y
再現性 ±0.0005 in CIE 1931 x,y
相関色温度 ±2%
発色性 ±1.5%
ディスプレイ 3.5” LCD 320×240 タッチスクリン
ファイル保存容量 約 2000 ファイル @ 2GB SDカード
バッテリーの動作時間 ≦ 5 hours/完全充電
電池の種類 2500 mAh / 再充電可能なリチウム電池
データ出力インタフェース SD カード(SD2.0,SDHC/above 1GB~up to32GB)/USB 2.0
データの保存フォーマット Excel/JPG
寸法 144.2×78×24mm(H×W×D)
重量(バッテリー付き) 250g±20g
動作温度 0~35℃
保管温度 -10~40℃
言語の選択 日本語 /英語/中国語(繁体字)/中国語(簡体字)/スペイン語/ドイツ語/フランス語/イタリア語/ロシア語
メーカー名 URPテック
*1:550nm±40nmの範囲内での測定値
*2:安定した人力光源が必要になります。
製品仕様は予告なく変更する場合がございます。

*弊社は正規ルートですのでメーカーアフターサービスの対象品です。

正規ルート以外の購入ですと、メーカーのアフターサービス対象外になります。
