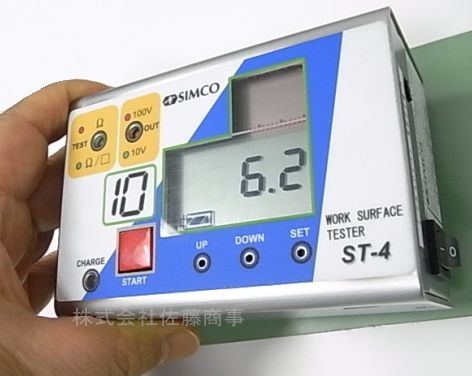

表面抵抗計ST-4【シムコジャパン】

表面抵抗計ST-4類を見ない手軽さ。

表面抵抗値がボタンを押して約15秒で測れる。
ST-4は、ポータブルで簡単操作が特長の表面抵抗測定器です。

被測定物の上に置くだけで表面抵抗の測定を行います。

また、本体を置いた導電性マット等の表面とその接地漏洩抵抗が測定できます。

送料/代引手数料無料 オプション品のみの購入は手配料がかかります。
製品名 価格
通販コード D-ST4
表面抵抗計ST-4
標準税別 105,800円
送料無料 税別 90,000円
(税込97,200円)
通販コード D-ST4HC
キャリングケース 表面抵抗計ST-4用
税別 14,200円
(税込15,336円)
通販コード D-ST4USBC
オプション品
USBケーブル充電 表面抵抗計ST-4用
税別 4,500円
(税込 4,860円)
通販コード D-ST4AC
オプション品
ACアダプタ 表面抵抗計ST-4
税別 6,000円
(税込 6,480円)

校正見積りはこちらこの製品は校正証明書の発行が可能です(有償)

表面抵抗計ST-4

表面抵抗計ST-4の特長

●測定物の上に置くだけで、表面抵抗の測定が可能
●ポータブルタイプなので、現場での取扱が容易
●タイマーを内蔵しているので電源の切り忘れによるバッテリー容量の低下がありません。

充電式電池を採用しているので環境にも優しい設計です。

●測定範囲が103から1013Ω/□(またはΩ)なので、様々な素材・製品の抵抗を測定可能。

導電性マット、導電床、導電性袋、帯電防止製品等の検査・保守・管理に最適です。

●IEC規格の測定モードにも対応(オプション)IEC規格の電極(接触面積・重量)の方式で測定する方法にも準拠しています。

表面抵抗計ST-4

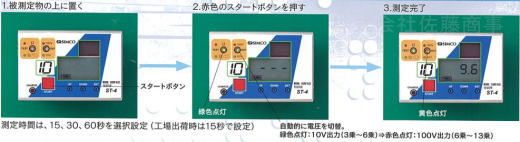

表面抵抗測定モード

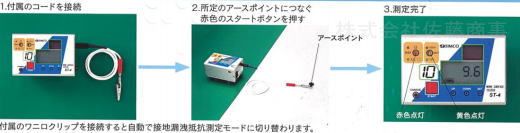

マット表面-マットの設置漏洩抵抗測定モード

表面抵抗計ST-4の用途

導電性マット、導電床、導電性袋、帯電防止製品等の検査・保守・管理に最適です。

表面抵抗計ST-4の仕様

測定範囲 103~1013(Ω/□またはΩ)
測定モード ①標準測定モード
(Ohm per square, Surface Resistivity)
②マット表面-マットの接地端子間抵抗測定モード
(Ohms, Resistivity to Ground)
付属コードを使用
③IEC規格の抵抗測定モード
IEC規格の電極(接触面積・重量)の方式で測定する方式
LCD表示 指数表示(小数点以下1桁まで表示)
バーグラフによるカウントダウンの測定時間の表示
バッテリー残量表示
LED表示 ①TEST
緑色LED 点灯:標準測定モード表示
(Ohm per square, Surface Resistivity)
赤色LED 点灯:マット-接地端子間抵抗測定モード
(Ohms, Resistivity to Ground)
及びIEC規格の抵抗測定モードの表示
②測定電圧表示(10V,100V)
緑色LED 点灯:10V 出力
赤色LED 点灯:100V 出力
黄色LED 点灯:測定終了
③CHARGE
赤色LED 点灯:バッテリー充電中表示
測定時間 15s,30s,60s
範囲設定 測定値に対して上下限の範囲設定が可能
(0.5乗おきに設定可能)
測定精度 指数表示値±0.5(指数)(例;108.5 0.5)
測定電圧 自動的に電圧を切替
①3乗から6乗:10V,10mA max
②6乗から13乗:100V,1mA max
電源 内蔵バッテリーによる方式
外部接続端子 ①外部電極接続用コネクタ
②ACアダプタ接続用コネクタ(バッテリー充電){USB ミニタイプ}
測定面積 50mm(電極長)×50mm(電極間隔)(表面抵抗測定時)
電極材質 特殊導電性ゴム(体積抵抗0.02Ω・㎝ MAX.)
測定環境 15℃~25℃,60% R.H.以下
本体寸法 114(W)×78(D)×69(H) MAX.(mm)
ケース材質 ステンレス
重量 本体約700g付属コード約25g



IEC 測定用電極
外観寸法 ∅ 6.35 mm± 0.5 mm× 112.7 mm(H)
電極材質 ステンレス
電極重量 2.5 kg± 0.25 kg
IEC 規格 IEC 61340-2-3 に準拠

接続用ステーション
外観寸法 100 mm× 70 mm × 29.2 mm
材質 電極部:ステンレス
絶縁部:フッ素樹脂・ナイロン66
外部接続端子 ①IEC測定用電極接続用バナナジャック
②M4 ネジ穴

付属コード
ケーブル絶縁材質 シリコン
表面抵抗計ST-3の後継機種です。
