パルス計測デジタル入出力ゲートウェイ・ユニット WD100-GWPIO　(遠隔監視システム)

出力はリレー接点、フォトMOS出力を装備、既設の接点入出力デバイス、パルス出力機器のデータをLoRa無線通信で送出・接続、指定した時間間隔でLoRa無線通信を利用しデータ収集管理制御サーバーに送信。
入力はリレー接点/オープンコレクタ/電圧の各信号に対応し、パルス出力される機器からのパルスをカウントして積算。

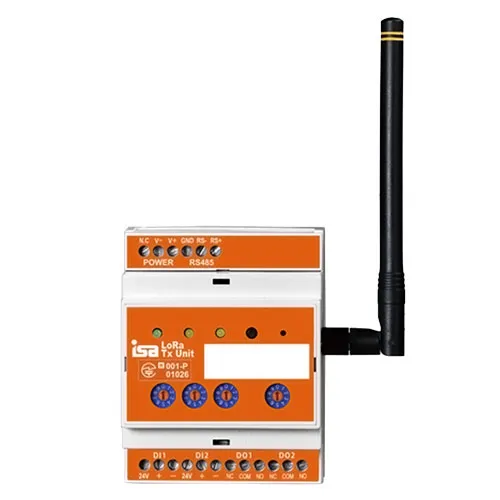

●　LoRa無線方式パルス計測デジタル入出力ゲートウェイ・ユニット WD100-GWPIO
●入出力ｘ各2チャンネル
●外部電源：必要
●DINレール取付可能
●データ収集サーバ（WD100-S32/-N32）が別途必要

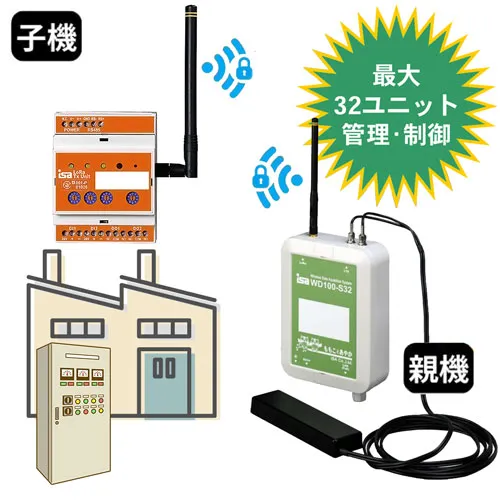

●データ収集サーバ（親機）との通信でデータ収集、通知送信、モニタリング、警報などを監視

メーカーと協力して全国対応

特長
データ収集サーバ(親機)

用途
WD-100シリーズ

仕様
オプション

特長

■LoRa無線方式による遠距離通信

LoRa無線方式の採用により、見通しで 11km以上、密集地で 3km以上の通信が可能です。
工場内では、これまでの無線伝送機器では不可能あるいはよく切れる状態だった通信が、安定して行えます。

■低消費電力

約 2Wの消費電力で、屋外で利用する際にも電源供給方法の選択肢が広げられます。

■屋内･屋外の設置を問わず

防水キャビネットに搭載することで、屋外での利用も可能です。動作温度も -20℃から+70℃と
日本の四季の環境変化にも十分対応できます｡

■単位変換

入力はリレー接点/オープンコレクタ/電圧の各信号に対応、パルス出力される危機からのパルスをカウントして積算、出力はリレー接点、フォトMOS出力を装備、既設の接点入出力デバイス、パルス出力機器のデータをLoRa無線送信で送出します。これにより、 Excel等の簡便なデータ処理も簡単に行えます。

■他のWD100シリーズ計測ユニットとの組合せ可能

既存の WD100シリーズ用環境計測ユニットと組み合わせてデータを一元的に収集できます。

用途

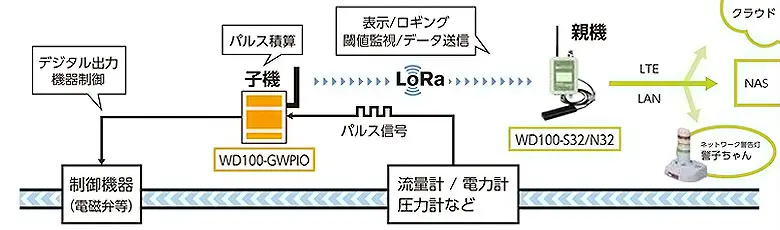

WD100-GWPIO:使用例

農業ハウス、食品工場、流通倉庫、稼働管理、薬剤管理等の温度監視や制御が簡単に行えます。

仕様

機器の設定は、親機であるデータ収集管理制御通信ユニット(WD100-S32/-N32)のセンサユニット設定で行う。

入力	入力信号	オープンコレクタ (NPN, PNP) 入力、無電圧接点入力：24V 7mA 電圧入力：[0] 0～1V [1] 3～30V ※発注時指定
	絶縁方式	フォトカプラ絶縁
	パルス最大入力周波数	50Hz または 200Hz ※設定で切替
	チャンネル	2ch (各チャンネルは絶縁)
	センサ供給電源	あり　DC24V 60mA (発注時にDC5V 300mAに変更可能) チャンネル1, 2 のみ短絡保護付き
	積算パルス桁数	9桁
	物理量変換	1パルスの係数：1×10^-9～10000で任意設定可小数点以下表示は1桁～4桁まで選択可
	最大表示桁数	積算値14桁、瞬時値9桁
	瞬時計測	表示単位：毎時または毎分選択可
出力	接点出力形態	メカリレー ※メカリレー仕様はC接点対応半導体リレー (MOS FET)
	メカリレー	AC125V DC60V 1A
	半導体リレー	AC/DC 60V 0.5A
	出力ch数	2ch
通信	変調方式	LoRa (LoRa Alliance®で規定)
	周波数	920MHz 帯
	規格	プライベート LoRa、出力20mW以下
表示	パワー	緑色LED、動作中点灯
	ステータス	橙色LED、入力範囲外や設定完了時に点灯
	通信状態	緑色LED、LoRa 無線送受信時に点灯
使用環境条件	温度：-20～+70℃ 湿度：0%～90%RH (結露なきこと) 海抜：3,000m以下
設置方式	DINレールに取り付けを想定
防水仕様	非防水
電源	6～36VDC、盤内設置を想定
寸法(mm)	W71 × D58 × H90 (アンテナ、突起部、センサ、配線部分を除く)
質量(g)	148 (接点配線ケーブル含まず)
消費電力	約2W
通信規格	電波法技術基準適合、工事設計認証番号：001-P01026
安全規格	CE準拠、UL準拠
EMC規格	VCCI Class A適合
環境規格	RoHS指令適合
無償保証期間	出荷後1年間
