ソーラーモジュールアナライザーI-VチェッカーPROVA-210

太陽光発電システムチェッカーPROVA-210

太陽電池セルの電流-電圧特性曲線検査に最適なI-Vチェッカー

I-Vチェッカーとして太陽光発電システムの電流-電圧特性(I-Vカーブ)を現場で測定できます。

太陽電池セル、モジュールの電流-電圧特性曲線検査

太陽電池セル、モジュールの研究、施工現場、品質管理に

*弊社は正規ルートですのでアフターサービスも可能です。

この製品は販売終了いたしました。


ソーラーモジュールアナライザーI-VチェッカーPROVA-210

I-V評価検査に最適なI-Vチェッカー

◆太陽電池やソーラパネルの電気特性の確認、品質の確認に使用できます。

◆ 製造されたソーラパネル製品の品質の管理、在庫品の品質管理等に使用できます。

◆ また、ソーラパネルの設置時には、当機の測定値を光源に対する最適な設置角度の参考値としても利用できますし、設置後の検査にも使用できます。

◆ また、設置後一定期間(週ごと、月ごと、年ごとなど)の検査にも利用できます。

I-Vカーブトレーサー太陽電池パネルの性能を評価する上で重要な電流-電圧特性(IVカーブ)を測定

I-V特性を評価して太陽電池セルの性能評価



太陽光発電システムチェッカーPROVA-210

I-Vカーブは、太陽電池の性能をあらわすのに用いられます。

ソーラーモジュールアナライザーI-VチェッカーPROVA-210の特長

太陽光電池パネル分析器ソーラーモジュールアナライザーPROVA-210

太陽光電池パネルの性能を評価する上で重要な電流-電圧特性(IVカーブ)を測定

● 太陽電池パネルの測定結果のIVカーブがは液晶画面にリアルタイムで表示

太陽電池パネルのIVカーブの乱れもすぐに確認できますI-Vチェッカー

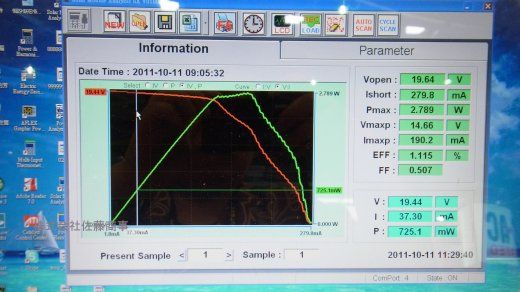

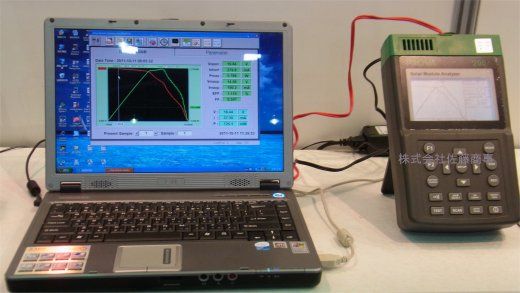

パソコンを接続して取り出す事も可能です。

太陽電池パネルの出力を測定するための計測器

太陽電池パネルのためのI-V曲線の測定

● シングルポイントでの I-V曲線の測定

● 自動スキャンによる最大ソーラパワー(Pmax)の検索

● Pmaxにおける最大電圧、最大電流

● 開いた回路での電圧

● 閉じた回路での電流

● 太陽電池の効率計算

● スキャンの遅れ設定 (0~9999 mS)

● 太陽電池パネルの面積設定 (0.001~9999 m2)

● 標準光源設定 (10~1000 W/ m2)

● アラーム機能のための最小パワー設定

● 充電電池による電源供給

● PC接続のための光学的USBケーブル



太陽光発電システムチェッカーPROVA-210



太陽光発電システムチェッカーPROVA-210



ソーラーモジュールアナライザーI-VチェッカーPROVA-210の用途

研究・開発に

生産ラインに

品質評価に

ソーラーモジュールアナライザーI-VチェッカーPROVA-210の仕様

販売元:株式会社佐藤商事 日本正規代理店  修理や不具合点検など、弊社にお気軽にご相談ください。

太陽電池分析計 本体 1個
光学式USBケーブル 1個
ケルビン・クリップ 1セット = 2本
ソフトウェアCD 1個
ソフトケース 1セット
(株)佐藤商事オリジナル日本語取扱説明書 1冊
リチウム充電電池内臓 1個
ACアダプター 1個

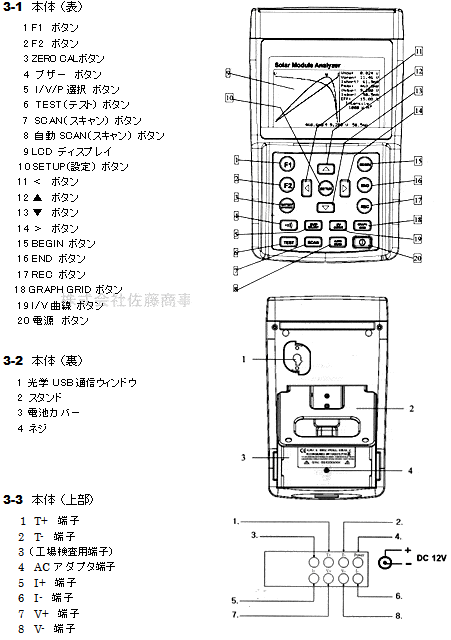

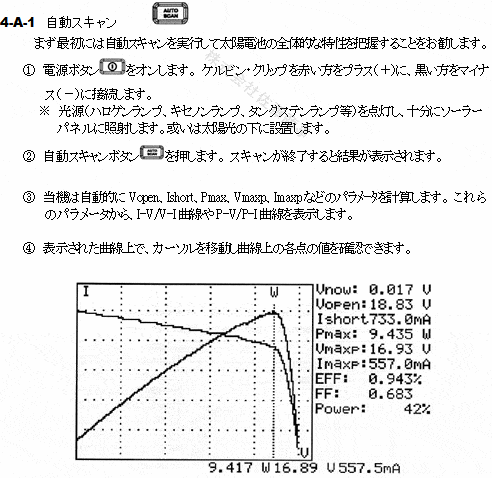

ソーラーモジュールアナライザーI-VチェッカーPROVA-210の使用方法

太陽光パネル測定器PROVA-200

太陽電池パネル分析器ソーラーモジュールアナライザー



太陽電池パネル分析器ソーラーモジュールアナライザー



太陽電池パネル分析器ソーラーモジュールアナライザー



太陽光発電システムチェッカーPROVA-210

ワニ口クリップで回路に接続した時



ソーラーモジュールアナライザーI-VチェッカーPROVA-210の仕様

電流、電圧のレンジが異なる機種のご用意がございますのでお問い合わせください。



直流電圧の測定仕様

測定レンジ (60V / 12A) 分解能 精度
0 - 10V 0.001V ±1% ± (1% x Vopen ± 0.1V)
10 - 60V 0.01V ±1% ± (1% x Vopen ± 0.1V)
Vopen:太陽電池又はモジュールの開放電圧
ワニ口クリップを使用して電圧のみ測定したい時には、V+クリップとI+クリップに接続し、V-クリップとI-クリップを接続して4線測定を2線測定に変換します。



直流電流の測定仕様

測定レンジ (60V / 12A) 分解能 精度
0.01 - 10A 1mA ±1% ± (1% x Ishort ± 9mA)
10 - 12A 10mA ±1% ± (1% of Ishort ± 0.09mA)



直流電流のシミュレーション

測定レンジ (60V / 12A) 分解能 精度
0.01 - 10A 1mA ±1% ± 9mA
10 - 12A 10mA ±1% ± 0.09mA



太陽光パネルI-V測定器PROVA-210の一般的な仕様

データ記録 100データ
データ出力 RS-232Cシリアル出力
使用環境 温度:0 - 50℃、相対湿度:85%RH未満(結露なきこと)
温度計数 0.1% xF.S./℃(18℃以下または 28℃以上、F.S.はフルスケール)
保管環境 温度:-20~60℃、相対湿度:75%RH未満(結露なきこと)
電源 内臓リチウム充電池:3400mAh(ACアダプタで充電)
電池寿命 約400回の通常充電
ACダプター AC入力:100~240V、DC出力:15V/1~3A
寸法 257 (L) x 155 (W) x 57 (H) mm
重さ 約1160g
付属 本体、取扱説明書、USBケーブル、ソフトウェアCD-ROM、ケルビン・クリップ x2本、ACアダプタ、キャリングバッグ
太陽光パネル測定器PROVA-200
※写真にある単三電池は付属しません
販売元 株式会社佐藤商事 日本正規代理店
修理や不具合点検など、弊社にお気軽にご相談ください。


太陽光パネル測定器PROVA-200

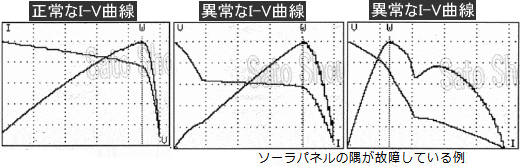

正常なI-V曲線の例


太陽光パネル測定器PROVA-200

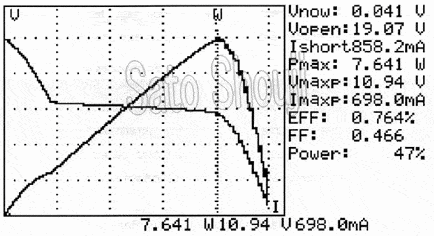

異常なI-V曲線の例  (ソーラパネルの隅が故障している例)
太陽光パネル測定器PROVA-200

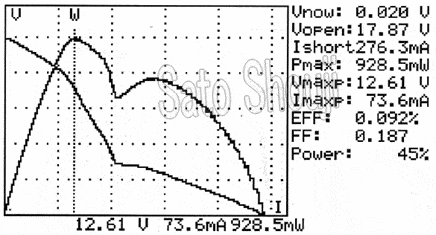

異常なI-V曲線の例  (ソーラパネルの故障している例)
太陽光パネル測定器PROVA-200

太陽光パネル測定器PROVA-200太陽光パネル測定器PROVA-200



PROVA200A/PROVA210/PROVA1011の比較表

PROVA200A/PROVA210/PROVA1011の比較表
