貼付型熱電対表面温度センサ(ポリイミド樹脂 微小表面用熱電対) TJF-SF

貼付型熱電対表面温度センサ(微小表面用熱電対) TJF-SF微小表面用熱電対温度センサ

貼り付け温度測定用・挟み込み・隙間温度測定用

フラット&フレキシブル。曲面にもフィットして設置でき、より正確な表面温度測定ができます。

配管のR形状の曲面やタンクの表面、狭いすきまの温度計測が可能

貼付型熱電対表面温度センサ(微小表面用熱電対) TJF-SF

リード線2mが標準 長さの変更可能。   校正書類の発行可(有償)
ミニオメガプラグが標準。プラグの変更可能(Y端子・丸穴・切りっぱなしなど)

JIS1602-1995 CLASS:2

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 フィルムサイズmm 厚さmm 常用限度温度℃ 価格
商品コード TJK-SF3509P
標準在庫
貼付K熱表面温度センサー 小型 TJK-SF3509FP(ポリイミド樹脂温度センサー) ※端末:ミニプラグ/ 被膜:フッ素樹脂/ 長さ:2m
3.5x9 0.14 200 税別 7,500円
(税込 8,250円)
商品コード TJK-SF6020P
在庫切れ
貼付K熱表面温度センサー 標準 TJK-SF6020FP(ポリイミド樹脂温度センサー) ※端末:ミニプラグ/ 被膜:フッ素樹脂/ 長さ:2m
6x20 0.17 200 税別 7,000円
(税込 7,700円)
FAX予約受付中
商品コード TJK-SF6020NP 納期を確認下さい
貼付K熱表面温度センサー 標準 TJK-SF6020FNP(ポリイミド樹脂温度センサー) ※端末:切りっぱなし/ 被膜:フッ素樹脂/ 長さ:2m
6×20 0.17 200 税別 7,000円
(税込 7,700円)

スマホ発熱テスト用温度計測として貼付型熱電対表面温度センサ(ポリイミド樹脂)を使用

スマホ発熱テスト用温度計測として貼付型熱電対表面温度センサ(ポリイミド樹脂)を使用

貼り付け温度測定用・挟み込み・隙間温度測定用

貼付型熱電対表面温度センサ(ポリイミド樹脂微小表面用熱電対) TJF-SFの仕様

型式 フィルム
幅x長 mm
フィルム
材質
端子形状
※1
リード部被覆材質 常用限度温度℃
TJK-SF6020P 6x20 カプトン SMP フッ素樹脂 200

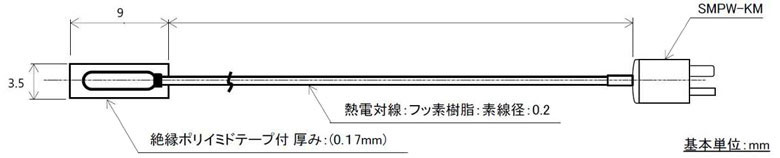

TJK-SF3509P 3.5x9 カプトン SMP フッ素樹脂 200

カプトンは東レ・デュポンの商標です。 総称は、ポリイミドです。

端末処理は、圧着端子(M4,M3.5,M3)、コネクター付き、切りっぱなしから選択可能です。

【端子の選択可能】

【熱電対や被覆材質の選択可能】

熱電対温度センサのオプション

熱電対用延長ケーブル

K熱電対用延長ケーブル(Kタイプ温度センサー延長ケーブル)

温度計本体と温度センサ間を延長するためのフッ素樹脂被覆延長ケーブルです。
*先端切りっぱなしに変更可能です。


T熱電対用延長ケーブル

T熱電対用延長ケーブル(Tタイプ温度センサー延長ケーブル)

温度計本体と温度センサ間を延長するためのフッ素樹脂被覆延長ケーブルです。
*先端切りっぱなしに変更可能です。


先端切りっぱなし対応可能K熱電対変換ケーブル K熱電対変換ケーブル CKF20-PFY3/4

Y端子(M4/M3)+メス・ミニコネクタで、Y端子の温度指示計に簡単に接続可能です。
*先端切りっぱなしに変更可能です。


ワンタッチコネクタ熱電対用中継ケーブル

ワンタッチコネクタ熱電対用中継ケーブル

補償導線や熱電対をワンタッチではさむだけの簡単さ
何度でも使用できるのでコスト削減。時間短縮
・K熱電対用・T熱電対用あり


ワンタッチサーモカップルシートL

サーモカップルシートL ワンタッチコネクタ接続用

7x7mm/7x51mmの2種類あり。
JIS1602-1995 CLASS:2


サーモカップルシート

サーモカップルシートS

フィルム巾:7×7mm、常用限度温度:200℃


ミニコネクタ(熱電対プラグ)

ミニコネクタ(熱電対プラグ)


被覆熱電対(K/J/T)

被覆熱電対(K/J/T)


校正器 シース熱電対,Pt100用黒体炉

校正器 シース熱電対,Pt100用黒体炉

    ・シース熱電対 直径3.2mm以下
    ・白金測温抵抗体 直径3.2mm以下
    ・先端溶接熱電対ビーズ型デュープレックス


K熱電対温度センサ(T熱電対、J熱電対、E熱電対など)




  • 端子箱付温度センサー

  • ・標準タイプ
    ・ニップル付端子箱
    ・フランジ付端子箱
    ・ルーズフランジ付端子箱
    ・コンプレッションフィティング付端子箱



校正書類の発行可能です。(有償)校正証明書、試験成績書、トレサビリティ体系図の発行可能です。


温度センサの受注生産可能です。

※1本からでも、お客様の要望にあわせて温度センサ(熱電対/白金測温抵抗体)の受注生産可能です。
コンプレッションフィティングのご用意も可能です。(フランジ、ニップルなどの対応も可能)
