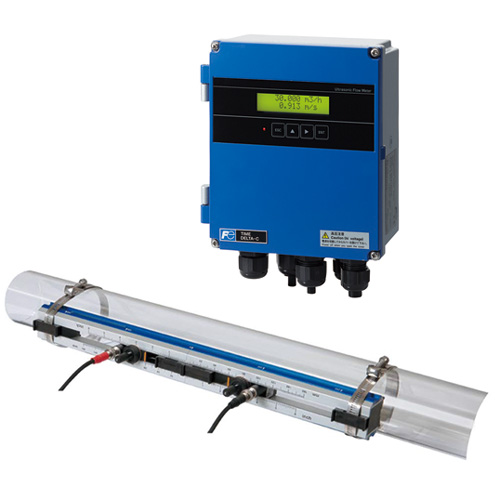

超音波流量計 TIME DELTA-C



耐気泡性に優れたコンパクトサイズの変換器

配管口径∅13~∅6000mmまでの液体流量測定へ適用できます。

標準検出器FSSC

既設配管の外側に取り付けたセンサにより、上流側と下流側から斜めに超音波パルスを伝搬させ、流れにより生ずる時間差を検出して流量を測定します。


超音波流量計 TIME DELTA-Cの特長

■配管工事不要でトータルコストダウン。

   配管の外側から測定可能

■設備稼働中でも取付工事が可能。

■非接触式なのでメンテナンスフリー

■用途に応じた豊富な検出器の品ぞろえ。

   ∅13~6000mmの口径に対応

■超音波が通る均一な液体: 水、温水、蒸留水、アルコール、ミルク、エタノール等

■液体温度:-40~+200℃、測定流速:0~±32m/s(最少±0.3m/s)


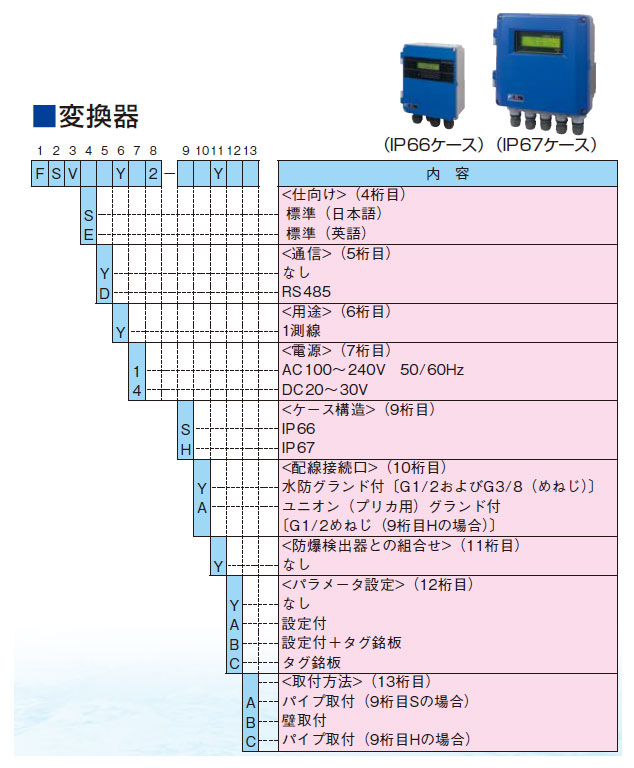

1)本体(変換器)の選択 防塵防水IP64
標準付属:AC電源用電源アダプター+電源コードAC125V
SDカード(256MB)、日本語取扱い説明書

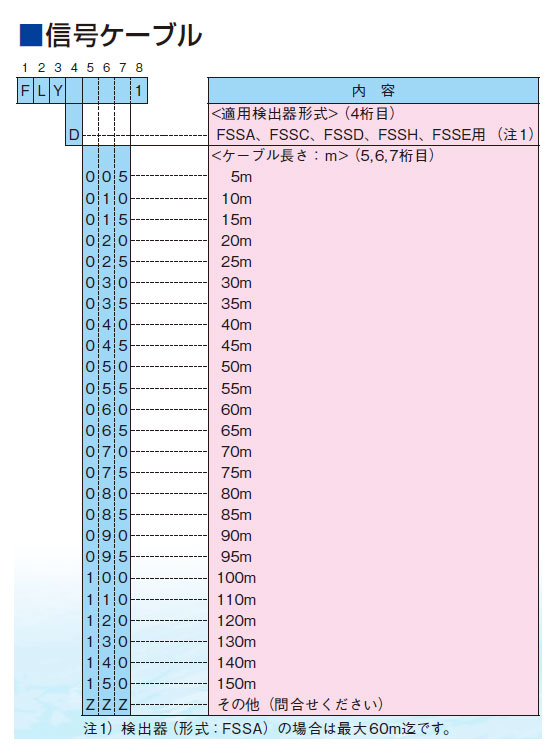

2)用途に応じた検出器の選択

標準付属:取付ベルト(検出器の選択により異なる)、シリコングリース、
防水処理なし、ステンレスタグ銘板つき

送料/代引手数料無料 オプション品のみの購入は手配料がかかります。
製品名 形式 価格
変換器FSC1ポータブル形超音波流量計ポータフローC 標準818,700円 ※受信器本体、AC電源用電源アダプター+電源コードAC125V、SDカード(512MB)、日本語取扱い説明書
FSCS10A2-10J
プリンタ付き変換器FSC2ポータブル形超音波流量計ポータフローC 標準970,700円 ※受信器本体、AC電源用電源アダプター+電源コードAC125V、SDカード(512MB)、日本語取扱い説明書
FSCS20A2-10J
小口径用検出器FSSD(Φ13-100mm)標準185,200円 ※取付ベルト(プラスチック布ベルト30mx1本)、シリコングリース、 防水処理なし、ステンレスタグ銘板つき
FSSD1BC1-YA
伸縮レール形検出器FSSC(Φ50-1200mm)標準204,400円 ※取付ベルト(SUSネジ締めベルト10mx4本)、シリコングリース、 防水処理なし、ステンレスタグ銘板つき
FSSC1CC1-YA
高温用検出器FSSH(Φ50-400mm)標準1,030,000円 200℃まで ※取付ベルト(SUSネジ締めベルト600mまで1.0mx4本)、高温用グリース、 防水処理なし、ステンレスタグ銘板つき
FSSH1CD1-YA
大口径用検出器FSSE(Φ200-6000mm)標準586,000円 ※配管取付金具付ワイヤ(口径Φ6000mm以下 20mx2本)、シリコングリース、 防水処理あり、ステンレスタグ銘板なし
FSSE1EC1-BY

校正見積りはこちらこの製品は校正証明書の発行が可能です(有償)

ハンディ型光沢計PG-2/2M佐藤商事では、ポータブル形超音波流量計ポータフローCに欠かせない消耗品,備品も販売しております。

ポータブル形超音波流量計Portaflow-Cの特長

大型LCD表示画面(言語の選択可能:日本語・英語・中国語)



消費熱量演算機能付き



SDカードで長期間の測定データ保存

最大8GBまで使用可能です。

512MBの場合、約2年分の測定データーの保存が可能です。(インターバル30秒で保存データ種類14種類の場合)

PC接続に便利なUSBポート付き

内蔵のバッテリ駆動で連続12時間動作

ドップラ式検出器で流速分布表示(オプション)

別売りのドップラ式検出器により配管内の流れの状態をリアルタイムに観察することができます。

プリンタ付き(オプション)

超音波流量計の測定原理

超音波流量計の伝搬時間差方式:V法



超音波流量計の伝搬時間差方式:Z法

既設配管の外側に取り付けたセンサにより、上流側と下流側から斜めに超音波パルスを伝搬させ、流により生ずる時間差を検出して流量を測定します。

超音波流量計のパルスドップラ方式

超音波パルスを液体中へ送信し、液体中の気泡やパーティクルなどの反射体からのエコーのドップラ周波数が流速で変化することを利用して流速分布を測定します。

ポータブル形超音波流量計Portaflow-Cの仕様

適用流体 超音波が通る均一な液体
水、温水、蒸留水、アルコール、ミルク、エタノール、その他
適用配管内径

∅13mm~∅6000mm(検出器による)

見積もりの際は検出器の型番が必要になります。

測定流体温度 -40~+200℃(検出器による)
測定流速レンジ 0~±32m/s(最小±0.3m/s)
測定精度 ±1.0% of rate(流速による)
演算・出力周期 1秒
測線 伝搬時間差式(1測線)
表示器 バックライト付きカラーLCD
アナログ出力信号 DC4~20mA(1点)
アナログ入力信号 DC4~20mA/DC1~5V(2点)
電源電圧 内蔵バッテリ(満充電で連続12時間動作)
変換器構造 防塵防水IP64
変換器大きさ 210×120×65mm
変換器質量 約1kg
SDカード オプション添付(512MB)で約2年分のデータ保存が可能
シリアル通信 伝送データ(瞬時値,積算値等SDカードの保存データ)
USBポートを使用
伝送距離:最大3m
機能 ダンピング時定数(0~100秒)
瞬時値表示(10桁)各種流量単位設定可能
積算表示(10桁)各種流量単位設定可能
消費熱量演算
自己診断(バッテリ低下,センサからの受信波診断)
フラッシュメモリ(配管,流体、センサ等の測定パラメータ)
登録サイト数32ケ所
ゼロ調整(セットゼロ/クリアゼロによる)
正逆流量測定
低流量カット(0~5m/s)
オプション プリンタ付:画面ハードコピー、定周期プリント、ロガーデータプリント
ドップラ式流速分布表示:瞬時値、平均値の流速分布表示
