エンジン（レシプロ内燃機関）の早期故障診断・メンテナンス計画・コスト削減・寿命延長という面で、ビデオスコープを活用するメリットは大きい
非破壊検査が可能
・エンジンを分解することなく、シリンダー内部やバルブ、ピストンヘッド、燃焼室の状態を確認できる
・分解・再組立の工数削減により、作業時間を短縮し、コストを抑えられる
精密な点検と診断
・カーボン蓄積や摩耗の状態を詳細に確認でき、適切なメンテナンスの判断が可能
亀裂、ピット、異物混入、オイルリークの兆候を早期に発見できる。
記録と比較が可能
・検査結果を画像や動画で記録し、過去のデータと比較することで劣化傾向を分析
・定期点検での経年変化の追跡が可能
エンジンの寿命延長
・適切なメンテナンス計画が立てられるため、エンジンの寿命を延ばし、故障リスクを低減できる
重大なトラブルを未然に防ぐことで、エンジンの信頼性を維持
コスト削減
・分解せずに点検ができるため、ダウンタイムを最小限にできる
早期に異常を発見し、修理費用を抑えることが可能
適用範囲が広い
・航空機エンジン、自動車エンジン、船舶用エンジン、発電機のディーゼルエンジンなど、幅広いレシプロエンジンの検査に対応
小型径のスコープで狭所検査が可能

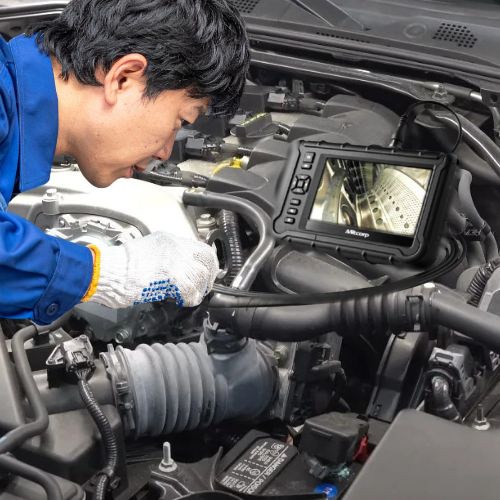

直径3.5mm～4.0mmの細径スコープを使用すればスパークプラグやインジェクターの穴からエンジン内部を検査可能
エンジンのビデオスコープ検査では、安全管理、スコープの適切な取り扱い、エンジン内部の正確な観察が重要です。
無理な挿入や不適切な操作を避け、検査後のメンテナンスやデータ管理もしっかり行うことで、より効果的な診断ができます。エンジン内部をビデオスコープ（工業用内視鏡）で検査する際には、スコープの破損防止、正確な診断、安全性を考慮する必要があります。以下の点に注意してください。
エンジンの状態を確認する
エンジンが完全に停止していること
・点検前にエンジンを停止し、冷却しておく
・エンジンが稼働中や高温のままだと、スコープやエンジン部品を損傷する恐れがある
電源OFF、圧縮解除
・エンジンの電源を切り点火プラグや燃料供給を遮断
・ 圧縮圧力が残っていると、スコープがエンジン内部で急に押し出される危険がある
挿入部の適切な取り扱い
適切な挿入口を選ぶ
・ 一般的にスパークプラグ穴、インジェクター穴、オイルフィラーキャップなどから挿入する
・ 挿入口が狭い場合は、細径（3.5mm〜4.0mm）のスコープを選択
無理に押し込まない
・ 強引に挿入すると、スコープやエンジン内部の部品（バルブやピストン）を損傷する可能性がある
挿入方向を確認
スコープの方向を間違えると、正しい部位が見えないだけでなく、ケーブルの破損リスクがある
エンジン内部の観察時の注意
カーボン堆積や異物を慎重に確認
・燃焼室やピストンヘッドのカーボン堆積、摩耗、亀裂を確認
・異物混入（ボルト、カーボン片など）がないかをチェック
光量調整を適切に
・暗いと細部が見えにくいため、LEDライトの明るさを調整
・ 反射しすぎる場合は、光量を弱める。
スコープの動きを制限
・可動式スコープ（先端可動タイプ）を使う場合、無理な動かし方をしない
・乱暴な操作をすると、エンジン内でスコープが折れたり、部品を傷つけるリスクがある。
使用機材の選定
スコープの選び方
・挿入経路が狭い場合 →細径スコープ（3.5mm～4.0mm）
・広範囲を確認したい場合 →先端可動式スコープ
・高精細な画像が必要な場合 → フルHDビデオスコープ
・オイルやカーボンの影響がある → 防油・防汚性のあるレンズ
スコープの耐久性
・高温対応か確認（エンジンが十分に冷めていないと破損の恐れ）
・耐油・耐衝撃性能があるかチェック
検査データの記録と分析
画像・動画を記録
検査結果を画像・動画で保存し、過去のデータと比較することで、エンジンの劣化傾向を分析
異常の判定基準を明確に
・例えば、ピストンの摩耗がどの程度なら交換が必要かなど、事前に判断基準を設定すると良い。
検査後の対応
スコープのクリーニング
・エンジン内部のオイルやカーボン汚れが付着するため、使用後はスコープを清掃
・特にレンズ部分に汚れが残ると、次回の検査で視界が悪くなる
エンジン部品の元通りの取り付け
・スパークプラグやインジェクターなどを取り外した場合は、正しくトルク管理して取り付ける
極細先端径2.8mmの先端可動式。焦点深度が3mm～∞で、至近距離でも見えて、遠くも見える。
米国防衛装備品のための温度、湿度、高度、振動、衝撃、耐水などの過酷な環境条件に即した実験室による試験規格MIL-STD-810をクリアにした堅牢な工業用内視鏡X2000
過酷な環境でも安心して使用可能なIP57規格の防水・防塵性能をもち、高性能と耐久性、簡単操作を兼ね備えています
画面輝度の向上により、これまでにない明瞭な画像を提供
小さなスキ間から内部の対象に接近し肉眼で見るのと同様の観察が可能
パイプや機械、構造物の内部など人間の目が行き届かない箇所の高精度な観察を実現
カラーモニターにフル画像で鮮明に映しだす工業用ビデオスコープ
軽快に持ち運び、すばやくセットアップ、そして誰もが簡単に多岐にわたる検査ニーズに対応
検査対象物の内部を大きくクリアに映し出し、小さな欠陥も見逃しません。
SDカード記録保存 1.4kgの本体 充電式電池で5時間駆動
タッチパネル式 7インチカラー液晶モニタ
本体の防塵防水規格IP57 1mの落下試験をパス
デジタルズーム 回転・反転 2画面比較
動画再生 アルバムモード 画像に文字入力
ナイトビジョン シャープ表示
ケーブル交換式 耐油式防水ケーブル
高精細画像での外観検査を実現する非破壊検査器！
業界最高レベルのビデオスコープシステム！
アメリカ国防総省制定MIL規格(MIL-STD-810)準拠耐衝撃テストをクリアした強固ボディの内視鏡
お客様の現場でデモ実施は、ご相談下さい！
極細先端径2.8mmの先端可動式。焦点深度が3mm～∞で、至近距離でも見えて、遠くも見える。
米国防衛装備品のための温度、湿度、高度、振動、衝撃、耐水などの過酷な環境条件に即した実験室による試験規格MIL-STD-810をクリアにした堅牢な工業用内視鏡X2000
過酷な環境でも安心して使用可能なIP57規格の防水・防塵性能をもち、高性能と耐久性、簡単操作を兼ね備えています
画面輝度の向上により、これまでにない明瞭な画像を提供
小さなスキ間から内部の対象に接近し肉眼で見るのと同様の観察が可能
パイプや機械、構造物の内部など人間の目が行き届かない箇所の高精度な観察を実現
カラーモニターにフル画像で鮮明に映しだす工業用ビデオスコープ
軽快に持ち運び、すばやくセットアップ、そして誰もが簡単に多岐にわたる検査ニーズに対応
検査対象物の内部を大きくクリアに映し出し、小さな欠陥も見逃しません。
SDカード記録保存 1.4kgの本体 充電式電池で5時間駆動
タッチパネル式 7インチカラー液晶モニタ
本体の防塵防水規格IP57 1mの落下試験をパス
デジタルズーム 回転・反転 2画面比較
動画再生 アルバムモード 画像に文字入力
ナイトビジョン シャープ表示
ケーブル交換式 耐油式防水ケーブル
全方向360°アングル操作
応答性と操作性に優れたジョイスティックでプローブ先端を360°全方向に曲げることが出来る先端可動式
複雑に入り組んだ現場での湾曲操作も意のまま。
検査実務を重視した利便性を備えてえています。
タングステンブレードで挿入性・耐久性が向上
強靭なタングステンブレード採用。驚きの挿入性と耐久性で細管の湾曲形状への挿入も「手元押込み」がスムーズ
視野角は広角120°。
1.4kgの軽量ボディを実現。7インチタッチパネル
片手で持てるため、風力タービンや大型熱交換器の様な高所での検査、航空機エンジンの様な侠所での検査に最適
耐久性を追及した堅牢ボディ。検査効率アップ
本体防塵防水規格IP57。5時間の連続使用駆動を実現！
落下テスト1mをクリアした耐衝撃ボディ
■WiFi接続でスマホやタブレットで確認 ■USB TYPE-C ■HDMI出力
ワイヤレス接続 PC・タブレット・スマホ対応（iOs / Android対応）
温度警告センサーつき (温度計測が目的ではありません)
カメラケーブル先端に温度センサーを装備。観察地点でのケーブル先端の温度を計測してモニターに表示
光の反射を抑える機能：ダストフリー/反射防止
側視アダプタに付着したホコリの乱反射を抑える効果あり
金属など反射する対象を検査する時、光の反射を抑制可能
ナイトビジョン
暗いカメラ画像を明るく表示することができます。
ネガモード（白黒反転）で検査対象を鮮明に再現
小さなクラックなどを発見しやすい鮮明な画像へ変換
太陽光の反射を抑制
日光下での高い視認性を確保
フルラミネーション採用の鮮明画像表示。
最新の画像処理技術
タッチスクリーンのタップ操作でホワイトバランスや色温度を調整することで検査の確実性をアップします
画像の比較機能 合否判定や経時変化
「保存した画像」や「合格サンプル」とライブ画像を比較
合否判定や経時変化の確認などに便利な機能です。
シャープ表示
デジタル補正でよりシャープな映像表示
履歴機能でデ ータ管理
タッチスクリーンで簡単操作
画像を90°ずつ回転/ミラー反転
付属ソフトウェアにてPC上に映像を表示
お手持ちのPCに付属ソフトウェアをインストールすれば、X2000のカメラ画面と同じ映像をパソコン上に表示可能。
パソコン上で、画像・動画撮影も可能です。
タイトル入力
スクリーン上のキーボードのタッチ操作で静止画・動画にタイトル付けが可能。検査時の発見内容をメモ
日本語表示で作業者にわかりやすい
日本語表示でわかりやすい。
英語、スペイン語・ドイツ語・フランス語・中国語もOK。
オールインワン キャスターケースが標準付属
ケ－ス内にケーブルをコンパクトに収納（赤枠部分）
カメラケーブル仕様
| 対象機種 | 工業用内視鏡 X2000 |
| コントロール部寸法 | 幅140 mm・奥行193 mm・高さ84 mm |
| プローブヘッド径 | 2.8 mm |
| プローブヘッド長 | 10.1 mm |
| 接続ケーブル長さ | 約120cm |
| ケーブル長 | 1.5 m |
| 重量 | 650 g |
| 先端部可動方向 | 全方向 |
| 先端可動域 | 最大110° |
| 屈曲部可動半径 | 約31 mm |
| プローブ材質 | 特殊強化タングステンブレード |
| 光源 | 高輝度白色LED1基（前方） |
| 視野角（FOV） | 120 ° |
| 焦点深度（DOF） | 3 mm ～ ∞ |
| カメラ解像度 | 800 × 800ピクセル |
| ボタン | 静止画撮影、LED明るさ（上げる／下げる） |
| ロック機構 | 左：ロック解除、右：ロック状態 |
| 使用環境温度/湿度 | -10℃ ～ 80℃ （水中：10℃ ～ 30℃ ）/ 95%RH（結露なきこと） |
| 防塵防水性能 | コントロールユニット部：IP54 ケーブル部：IP67（水深1mで30分可能） |
| 耐油性能 | 機械油、軽油、生理食塩水（5％）にさらされても操作可能 |
本体仕様
| 防塵防水性能 | IP57相当 ※1 | |
| ディスプレイ | タッチパネル対応 7インチ LCDモニタ | |
| 表示解像度 | 1024×600ピクセル（Wide-SVGA） | |
| 静止画記録 | JPG形式 | 【∅6.0mmケーブル使用時】2560×1440ピクセル, 1280×720ピクセル 【∅3.9mmケーブル使用時】1600×1600ピクセル, 800×800ピクセル 【∅2.8mmケーブル使用時】800×800ピクセル |
| 動画記録 | MOV形式 (オーディオ含む) |
【∅6.0mmケーブル使用時】1920×1080ピクセル、30 fps 【∅3.9mmケーブル使用時】1600×1600ピクセル、30 fps 【∅2.8mmケーブル使用時】800×800ピクセル、30 fps |
| 記録媒体 | SDカード（最大32 GBまで対応） | |
| 使用電池 | 充電式リチウムバッテリー（3.6 V 9800 mAh） | |
| 連続使用時間 | 5時間以上 | |
| 充電時間 | 約4時間（フル充電） | |
| ビデオ出力形式 | HDMI | |
| オーディオ入力 | 内蔵マイクロフォン | |
| インターフェイス | HDMI 1.4 typeD / USB（Type-C）端子 | |
| Wi-Fi | IEEE802.11B / G | |
| 対応言語 | 日本語、英語、その他 | |
| 対応OS | Windows 8 / 8.1 / 10（32 bit / 64 bit） | |
| 使用環境 | 0 ℃～ 40 ℃（バッテリー駆動時・結露なきこと） 0 ℃～ 35 ℃（ACアダプター使用時・結露なきこと） |
|
| 保管環境 | 10 ℃～ 60 ℃（結露なきこと） | |
| サイズ | 【本体】幅240 mm×高さ154 mm×厚さ47 mm 【ホールディングチューブ】通常時：約54 cm、延長時：約100 cm |
|
| 重量 | 【本体】約1.4 kg 【キャリングケースを含む総重量】約9.0 kg |
|
| 標準付属品 | X2000本体、SDカード（16GB）、USBケーブル（Type-C：1m）、 HDMIケーブル（1.8m）、給電用USBケーブル(1m) ※2、ホールディングチューブ、ACアダプター、ショルダーストラップ、サンバイザー（本体装着済）、ハンドストラップ（本体装着済）、静電気防止カバー、キャリングケース | |
| 別売品 | 交換ケーブル ※3 | ・【∅6.0 mm】全方向先端可動式ケーブル（標準タイプ）2m/ 3m/ 5m/ 7m ・【∅6.0 mm】全方向先端可動式ケーブル（ロングフォーカス）2m/ 3m/ 5m/ 7m ・【∅3.9 mm】全方向先端可動式ケーブル 1.5m/ 3m（本体対応 Ver1.11 以上） ・【∅3.9 mmデュアル】全方向先端可動式ケーブル 1.5m/ 3m（本体対応 Ver1.14 以上、HW Version:V2以上） ・【∅2.8 mm】全方向先端可動式ケーブル 1.5m（本体対応 Ver1.14 以上、HW Version:V2以上） |
| アースワイヤー | ||
【テスト済みオイル】
・エンジンオイル ・塩水
・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油
・トランスミッションオイル ・灯油
・洗浄液（ガラス） ・食用植物油 ・航空用燃料油
・油圧油 ・タービンオイル ・不凍剤 ・エタノール
※1：電池カバー、USB端子カバー、SDカード挿入口とHDMI出力端子のカバーがしっかりと取り付けられた状態で、防水性能が保持されます。
※2：早送り再生機能には高速タイプのSDカードが必要です。付属のSDカードでは早送り再生ができない場合があります。
※3 給電用USBケーブルと市販のモバイルバッテリー（5V/1A～3A）を使用することで、充電・使用も可能です。
※液晶モニターのドット抜けに関して、以下の品質を保証します。● 黒点のドット抜けは2個以下。● 輝点のドット抜けは1個以下。● 隣接するドット抜け間の距離は5mm以上。(保証期間内に国内で、取扱説明書などの注意点にしたがって正常な使用状態である場合。)
※別売りのケーブルへ交換の際、本体の仕様によっては更新が必要な場合がございますので、弊社までお問合せください。
