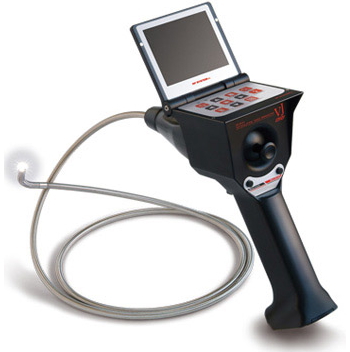

先端可動式工業用内視鏡VJ-STR【アールエフ】

先端可動式工業用内視鏡VJ-STR【アールエフ】

先端可動式内視鏡VJ-STRは、新方式ジョイスティックでヘッド動作が自由自在。

直径6.9mm

先端可動式内視鏡VJ-STRは、ビデオ内視鏡世界最小クラスの先端硬質長を実現。

先端可動式内視鏡VJは、オールインワンの携帯性にすぐれた一体構造。

送料/代引手数料無料 本体のみ FAX注文 お問合せ 見積依頼
製品名 価格
商品コード VJ-01
先端可動式工業用内視鏡VJ-STR 直径6.9mmx 長さ1.5m ※ユーザー情報をお知らせ下さい
税別 270,000円
(税込 291,600円)
商品コード VJ-02
先端可動式工業用内視鏡VJ-STR 直径6.9mmx 長さ3m ※ユーザー情報をお知らせ下さい
税別 285,000円
(税込 307,800円)

先端可動式工業用内視鏡VJ-STRの特長

  • 新方式の全方向先端湾曲
    先端可動式工業用内視鏡VJ-STR【アールエフ】先端湾曲部の操作、応答性に優れた新方式ジョイスティックを採用。

    手に伝わる感覚を追求。

    また、ジョイスティックから指を話すだけで、湾曲形状を正確に保持。検査実務を重視した利便性あり

  • 先端硬質部15mmの機動性

  • 先端可動式工業用内視鏡VJ-STR【アールエフ】

    15mmの先端硬質部はビデ-オ内視鏡世界最小クラス。

    従来品では挿入出来なかっ-た入り組んだ構造物内部や、細管にも対応可能です。


  • 5段階の光量調整機能つき
  • 先端可動式工業用内視鏡VJ-STR【アールエフ】3灯の超高輝度白色LEDは5段階で光量調節可能。

    被写体や撮影状況に合わせて最適な明るさを選べるため、ハレーションの心配ナシ

  • 一台で撮影・保存が可能な一体構造

  • 先端可動式工業用内視鏡VJ-STR【アールエフ】見る(ライブ)・撮る(静止-画)・録る(動画)がこの1台で可能。

    携帯性に優れたコンパクト設計で、PCやVTRなど他の機器を用意する必要なしで現場での機動性を発揮。


  • 連続、約2時間の使用が可能
  • 先端可動式工業用内視鏡VJ-STR【アールエフ】単3乾電池4本で約2時間の連続使用が可能。

    いざという時は電池を交換すること-ですぐに使用可能。

    わずらわしい充電は必要なし

  •





先端可動式工業用内視鏡VJ-STR の使用例

腐食配水管

先端可動式ビデオ内視鏡VJ-STR

 先端可動式ビデオ内視鏡VJ-STR 配水管内部

電気機器内部先端可動式ビデオ内視鏡VJ-STR

先端可動式工業用内視鏡VJ-STRのシステム図

本体のSDカードやUSB端子、NTSCビデオ出力を利用すれば、PCやTVモニターへのデータ出力が可能です。
撮影結果の検証、顧客への説明・報告など目的に合わせてご利用頂けます。
先端可動式ビデオ内視鏡VJ-STR

先端可動式工業用内視鏡VJ-STRの仕様

挿入部 ケーブル長 1.5m 3.0m
外径 ∅6.9mm
外装 ポリエチレン樹脂チューブ
防水性 挿入部防水
湾曲部 湾曲角 360°方向湾曲 各90°以上
湾曲操作 ジョイスティック湾曲操作
先端硬質長 15mm
光学系 画角(水平/垂直) 74°/59°
レンズ f=1.9mm
F No. F 6.3
観察深度 15mm~∞
照明 超高輝度白色LED
カメラ部 撮像素子 1/6inch es-H2 CCD
総画素数 811(H)×508(V)
有効画素数 768(H)×494(V)
画素サイズ(H)×(V) 3.65μm(H)×4.80μm(V)
有効素子サイズ(H)×(V) 2.4mm(H)×1.8mm(V)
解像度 525(H)×480(V)TV本
ゲイン AGC 0~+34dB
ノーマルシャッタ AEC 1/60秒~1/100,000秒
本体部 液晶モニター 2.4inch カラーデジタルTFT(480×234pixel)
記録メディア MicroSDカード 最大2GB
記録枚数
(MicroSDカード 1GB使用時)
静止画:約500枚
動画:約60分
静止画記録 JPEGフォーマット640×480pixel
動画記録 MotionJPEGフォーマット(AVI拡張子ファイル)
640×480pixel 15~30fps
再生機能 保存ファイル一覧表示(9分割)
静止画フル画面表示
動画ファイル 再生・一時停止
メニュー操作 映像調整機能
(明るさ・コントラスト・色合い・シャープネス)
保存画像消去機能
時刻合わせ機能
映像出力 NTSC出力端子(1Vp-p(同期負)75Ω不平衡)
USB2.0ビデオキャプチャー出力端子
(ドライバ・ビューアソフト付属)
使用温度 -10℃~40℃(結露なきとこ)
電源 DC 6V(単3アルカリ乾電池4本使用)
動作時間 最大約2時間
消費電力 約2.5W
重量 480g(乾電池含まず)
メーカ

株式会社アールエフ

修理や不具合点検など、弊社にお気軽にご相談ください。

メーカー保障について:本体保障は、6か月  ケーブルは消耗品扱いのため保障なし
