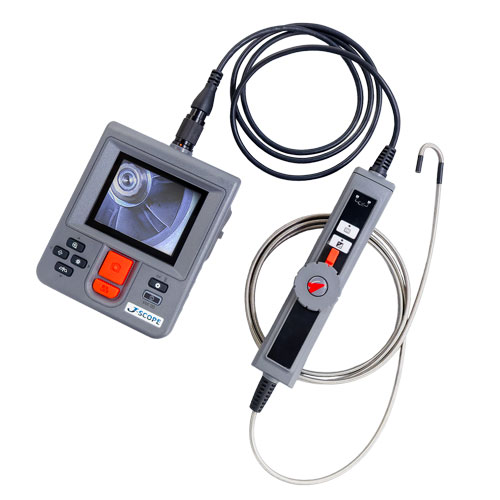

J-SCOPE 極細先端可動式工業用内視鏡QV φ4.5mm高屈曲2方向 本体3年保証

J-SCOPE 極細先端可動式工業用内視鏡QVJ-SCOPE 極細先端可動式工業用内視鏡QVJ-SCOPE 極細先端可動式工業用内視鏡QVJ-SCOPE 極細先端可動式工業用内視鏡QV

驚き!湾曲角度180°で、真後ろまで観察できる極細先端可動式工業用内視鏡 本体3年保証

ケーブル自体を回せば、360度観察!

耐摩擦性にすぐれたメタルブレード加工のケーブル

軽量400gのコントローラで作業効率アップ

見る・記録する・使うのすべてが快適性能

VGAの高画質:従来機の4倍 画像回転機能 ナイトビジョン

SDカード記録 軽量300gの本体 防塵防水IP55の本体

3.5インチモニタ 単3乾電池で4時間駆動

デジタルズーム 回転・反転 ビデオ出力 USBデータ転送

ケーブル交換式 耐油式防水ケーブル 堅牢なケーブル接続部

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 デモ機依頼
製品名 直径 長さ 価格
商品コード P-QV-HYA45201
標準在庫
J-SCOPE 極細先端可動式内視鏡 直径4.5mm 2方向 長さ1.5m QV-HYA45201 本体3年保証
4.5mm 1.5m 税別 210,800円
(税込 231,880円)
商品コード P-QV-HYA45203
標準在庫
J-SCOPE 極細先端可動式内視鏡 直径4.5mm 2方向 長さ3m QV-HYA45203 本体3年保証
4.5mm 3m 税別 240,800円
(税込 264,880円)
商品コード P-MTA00052
標準在庫
J-SCOPE ホールディングチューブ(リジッドスリーブ)MTA00052 最小540mm / 最大990mm ボアスコープ(硬性鏡)の感覚で検査が可能
税別 22,800円
(税込 25,080円)

J-SCOPE 極細先端可動式工業用内視鏡QV φ4.5mm高屈曲2方向の特長

▶ QV本体の特長はこちら

湾曲角度180°の高屈曲2方向

VGAの高解像度


耐摩擦性にすぐれたメタルブレード加工

軽量400gのコントローラで作業効率アップ


ナイトビジョン

画像回転機能


J-SCOPE 極細先端可動式Ø4.5mmケーブル(2方向/高屈曲)の仕様

プローブヘッド径 Ø4.5mm
プローブヘッド長 13mm
プローブ長さ 1.5m、3m
先端可動角 左右2方向 180°
可動半径 約35mm
プローブヘッド材質 ステンレス鋼
プローブ材質 ステンレス鋼(ワイヤーブレード加工)
光源 高輝度白色LED5灯
視野角(FOV) 90°
焦点深度(DOF) 1cm~10cm
ビデオ解像度 640×480ピクセル
コントローラ

プローブの可動:ホイールの操作で簡単

任意の角度にロックすることで角度を固定できます

使用温度 -10℃~60℃
保管温度 -10℃~60℃
防塵・防水規格 IP67相当(コントロールユニットを除く)
寸法 228×35×53mm(コントロール部)
接続ケーブル長さ 約60cm~約200cm(最長)
重量 382g(1.5mプローブの場合)
対象機種 工業用内視鏡 PRO3EX、QV
付属品 取扱説明書、クリーニングキット、キャリングケース

お持ちのモバイルバッテリ(5V/1A)の使用で長時間の利用可能になりました。USB給電可能

J-SCOPE 工業用内視鏡ビデオスコープQVの特長

  • 大画面3.5インチTFTカラーモニター

  • 大きくて見やすさバツグン。強化ガラスで油や傷から保護。
    カラーモニターにフル画像で鮮明に映しだせます。

  • 持ちやすい300gの軽量ボディ

  • ハンドストラップでしっかりホールド。
    三脚穴つきで市販のカメラスタンドに装着可能


  • ボタンひとつで市販のSDカードに記録

  • 直感的な操作が可能な簡単操作。
    静止画、動画の保記録。報告書の作成に活用できます。

  • 単3電池で4時間の長時間駆動を実現

  • モバイルバッテリの使用も可能。USB給電も可能。
    単三電池駆動なので海外への持出しも可能です。


  • 頑強な高耐久性メタルコネクター採用

  • 検査中のケーブルのひねりによる負荷から
    破損を防げる堅固さを備えています。

  • 防塵防水規格IP55規格に準拠

  • 雨や砂塵の中など過酷な環境条件でも実力を発揮
    本体も防塵防水仕様(IP55)です。


  • デジタルズーム機能

  • 3倍、5倍のデジタルズーム機能

  • 4パターンのミラー反転機能

  • 見やすい状態になるよう画像の反転が可能です。
    左右反転(ミラー)、180度反転

    文字の読み取りが容易

工業用内視鏡QV

J-SCOPE 工業用内視鏡ビデオスコープQVの仕様

防水規格 IP55(※1)
ディスプレイ 3.5インチTFT LCDモニター(QVGA)
電池寿命 約4時間(管内検査カメラ使用時は約3時間)
記録媒体 SDカード(最大32GBまで対応)
静止画記録形式(サイズ) JPEG(640×480)
動画記録形式(サイズ) AVI(640×480)
動画フレーム・レート:30fps
ビデオ出力形式 NTSCまたはPAL
インターフェイス USB端子(Mini-B)/AV出力
対応言語

日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

海外の現地法人で使用する場合にもスムーズな導入が可能

使用環境温度/湿度 0~60°C / 90%RH未満
保管環境温度/湿度 0~60°C / 90%RH未満
本体サイズ 140 mm(長さ)× 116 mm(幅)× 42 mm(厚さ)
電源 単3乾電池x4本、USB給電 *モバイルバッテリーの使用可能
付属品

付属品 取扱説明書、SDカード、キャリングケース(※2)、テスト電池
USBケーブル、AVケーブル、電池カバーネジ、ハンドストラップ

(※1)防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。

J-SCOPE 先端可動式Ø4.5mmケーブル(2方向)のオプション

ホールディングチューブMTA00052(工業用内視鏡/先端可動式内視鏡用) J-SCOPE ホールディングチューブ(リジッドチューブ)MTA00052

フレキシブルケーブルまたは先端可動式ケーブルが ボアスコープ(硬性鏡)の感覚で検査が可能
ケーブルを挿入し、ロックするだけ。
長さを2段階: 最小540mm / 最大990mm。
天井裏やエアコン排気口などにも便利。
・直径8mm  ▲動画で紹介

注文FAX お問合せ 見積依頼
製品名 価格
商品コード P-MTA00052
標準在庫
J-SCOPE ホールディングチューブ(リジッドスリーブ)MTA00052 最小540mm / 最大990mm ボアスコープ(硬性鏡)の感覚で検査が可能
税別 22,800円
(税込 25,080円)

カメラケーブルホールド管

J-SCOPE ケーブル交換式(工業用内視鏡QV・PRO3EX・ズーム用)

●予備のカメラケーブルがあれば万が一の時にも安心。 ●用途に応じて交換ができるのでランニングコストが削減





ケーブル交換式で多様化する検査ニーズに対応できます 交換式ケーブルの一覧は、こちら >>>
マシン油、軽油、灯油、エンジンオイル等が付着しても支障はない防水・耐油性ケーブルで幅広い現場で採用

・エンジンオイル ・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油 ・トランスミッションオイル
・灯油 ・洗浄液(ガラス) ・食用植物油・航空用燃料油 ・油圧油 ・タービンオイル ・不凍剤 ・エタノール ・塩水

防水防じん・耐油ケーブルの着脱交換方法

動画で紹介(音あり)

工業用内視鏡J-SCOPEの用途

自動車業界に工業用内視鏡 J-SCOPE

エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡 J-SCOPE

壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡 J-SCOPE

電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡 J-SCOPE

給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡 J-SCOPE

エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検

化学プラントに工業用内視鏡 J-SCOPE

各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡 J-SCOPE

トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡 J-SCOPE

各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡 J-SCOPE

電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
