傷の深さ、距離、欠損の面積などを正確に計測し、目視の感覚に頼らない定量的なデータ分析が可能。
適切な撮影距離を確保することで、色々な角度から高精度な計測を実現。
訪問デモ相談可、デモ機貸出可
対象物の距離、面積、深さを正確に数値化する3D計測機能

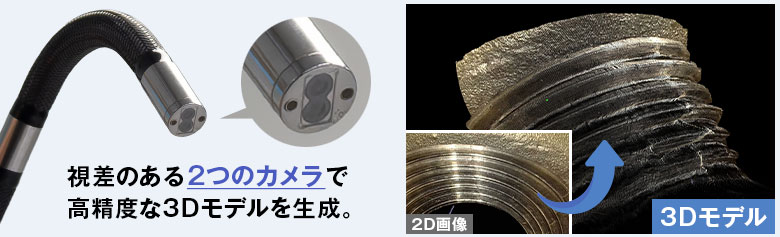

視差のある2つのレンズによって、いろいろな角度から高精度な3D計測を実現。2D画像と3D画像を同時に生成し、両方の画像で多角的な確認が可能。

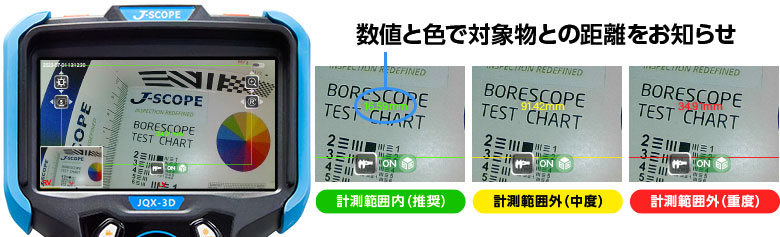

3D計測に最適な距離を数値と色でお知らせ
画面に対象物とカメラの距離を表示。距離に応じて数値と枠線の色が変わり、3D計測に最適な距離が一目でわかります。
計測したい箇所をタップするだけで、距離、深度、面積、角度を計測

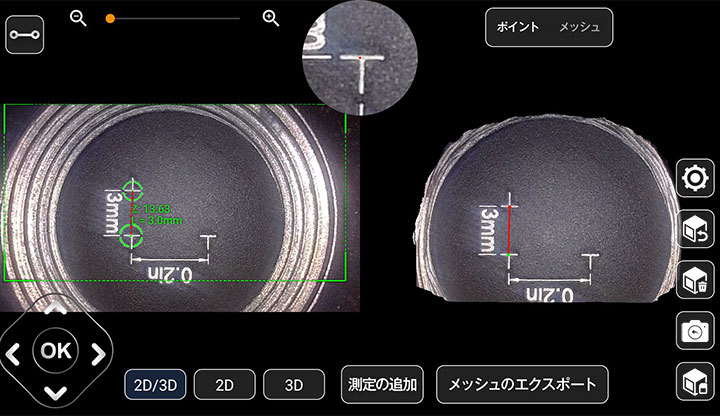

3D座標系における2点間の直線距離を表示。

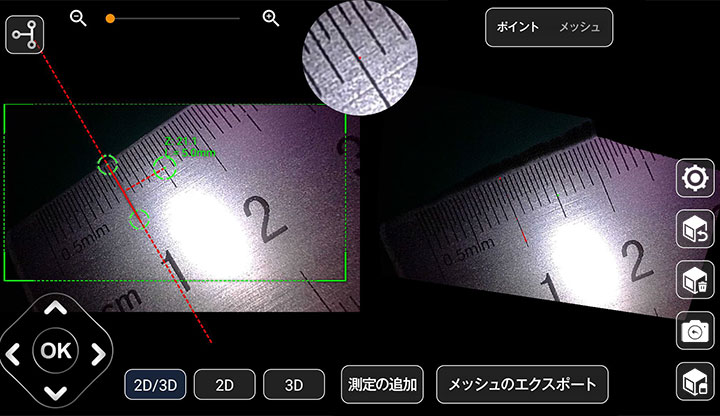

3D座標系における基準線からの垂直線の距離を表示。
3D座標系における点から平面までの垂直距離を表示。

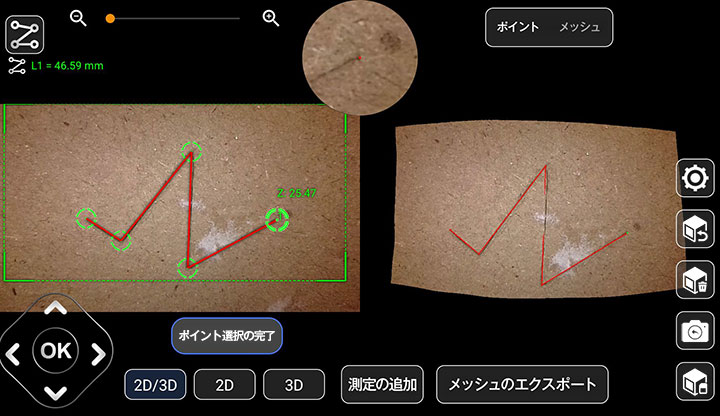

複数の測定点の線分の長さを表示。

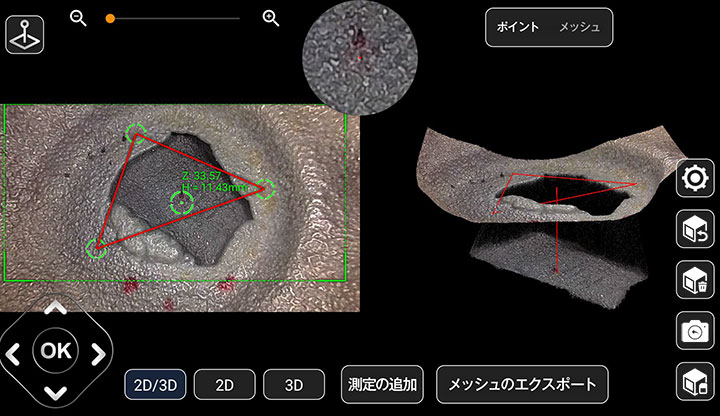

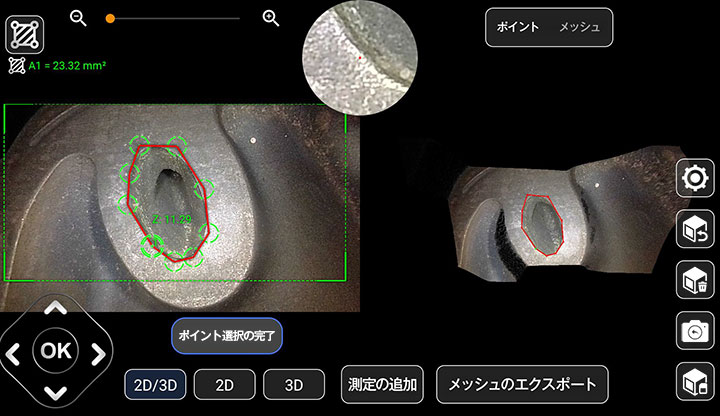

3D座標系における指定したエリアの面積を表示。

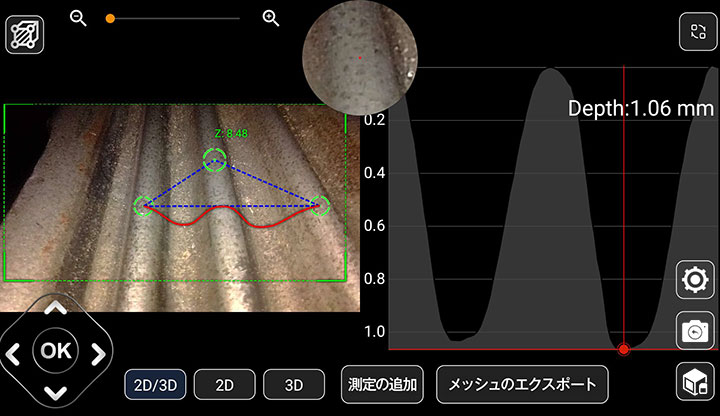

輪郭の形状と指定箇所の座標を表示。

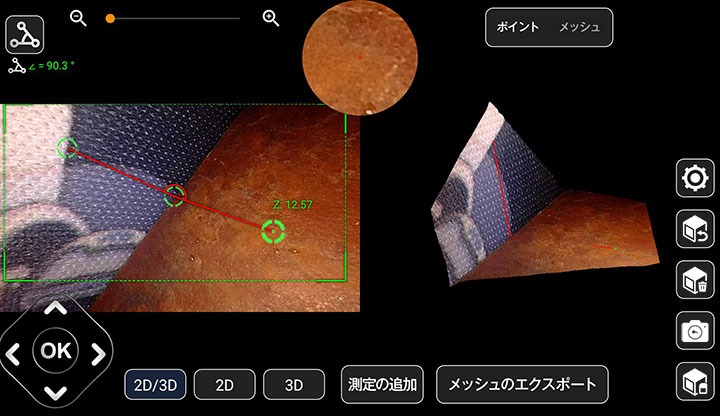

3D座標系における角度を表示。

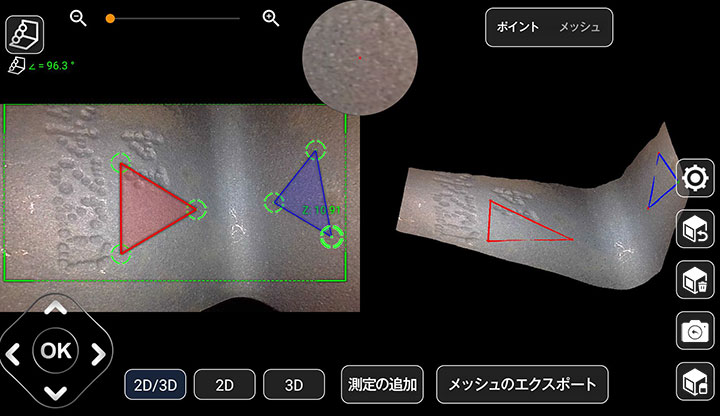

3D座標系における2つの平面間の角度を表示。
タッチスクリーンでLED調光・明るさの調整・ズーム・画面反転・グリッド表示・ホワイトバランスなど簡単操作
5.5インチ有機ELディスプレイ採用で圧巻の高画質
・有機ELディスプレイ採用で圧巻の鮮明さ
・不具合を特定することができ検査精度を向上
・疲れを軽減できる大画面
温度警告センサー：80℃を超えると警告表示
・カメラケーブル先端に温度警告センサー装備。
・ケーブル先端が80℃を超えると警告表示
・ケーブルの耐熱：0 ～ 60 ° C
高耐久・耐油構造のタングステンブレードを採用
挿入性と耐久性を大幅に向上。細管の湾曲形状への挿入も手元押込みがスムーズになり、先端の曲がり、通過性を強力にアシストします。マシンオイル、ブレーキオイル、トランスミッションオイルにて使用可能。
快適！直観的な操作感覚

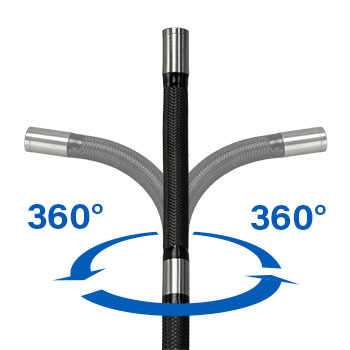

・見たい場所をとらえる：先端可動360°
・機械式ステアリングで細やかな湾曲操作で思い通りに可動
2ボタンだけ！操作も簡単
トリガーで簡単静止画撮影
動画の撮影、再生、メニュー表示が直観的にできる
左右のジョイスティックでLED調光・明るさの調整・ズーム・画面反転・左右反転
HDMI・WiFi接続でモニター・タブレット接続可
マグネットつきスタンドでハンズフリー検査が可能
ストラップ付で携帯性に優れたボディ
携帯性に優れたコンパクトボディ
日本語表記で簡単に使用できる
データの編集が可能
オールインワンキャリングケースが標準付属
本体のSDカードやWiFi接続、HDMI出力を利用すれば、PCへデータ出力、TVモニターへ映像出力が可能です。
撮影結果の検証、顧客への説明・報告など目的に合わせてご利用頂けます。

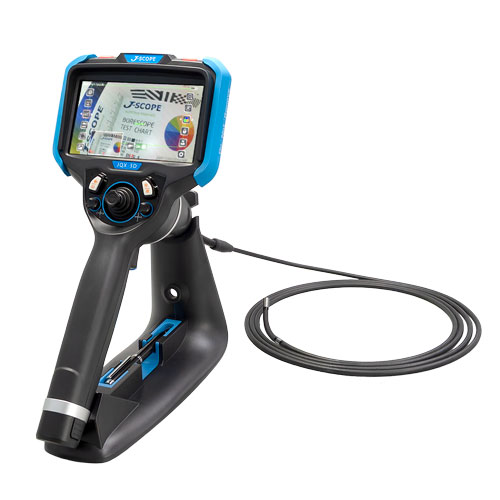

本体
| 製品型番 | JQX-3D シリーズ | |
|---|---|---|
| IP規格 | 本体： IP54※ ケーブル： IP67 | |
| ディスプレイ | 5.5インチOLEDタッチスクリーン | |
| 画面解像度 | 1920×1080 ピクセル | |
| 電源 | 18650リチウムイオン電池×2 | |
| USBアダプター経由の給電 | ||
| 充電時間 | 約3時間 | |
| 連続駆動時間 | 約3時間 | |
| 機能 | 静止画撮影、動画撮影、再生、 LED調光（11段階） 、 明るさ（11段階） 、アスペクト比、カラー調整、グリッド表示、 ズーム（10段階） 、画像反転、ロック（画面固定） 、ホワイトバランス |
|
| メモリ | SDカード（～ 32GB ） | |
| インターフェース | SDカードスロット、 HDMI接続端子、 USB接続端子（ Type C ） 、イヤフォンジャック |
|
| 静止画記録形式 | BMP/PNG/JPG | 1280×720ピクセル |
| 動画記録形式 | AVI/MP4 | 1280×720ピクセル |
| 動画フレームレート | 16 fps | |
| 静止画記録可能枚数 | 約8000枚（ SDカード32GB使用時） | |
| 動画記録可能時間 | 約16時間（ SDカード32GB使用時） | |
| 言語 | 日本語・簡体中国語・英語・フランス語・スペイン語・ロシア語・ポルトガル語・ドイツ語・韓国語・繫体中国語・ポーランド語 | |
| 使用環境温湿度 | 本体： 0 ° C ～ 50 ° Cケーブル： 0 ° C ～ 60 ° C 90 %RH（結露なきこと） |
|
| 保管環境温度 | 0 ° C ～ 40 ° C | |
| サイズ | 高さ345 mm ×幅157 mm ×厚さ185 mm（スタンド含む） | |
| 重量 | 約950 g（スタンド・電池含む） | |
| 付属品 | リチウムイオン電池（×2、装着済み）、HDMIケーブル、 USBケーブル（ TypeC-TypeC・TypeA-TypeC ）、SDカード、 SDカードリーダー、ACアダプタ－、ショルダーストラップ、固定バンド、 タッチペン、検証用ブロック（×2）、キャリングケース、取扱説明書 |
|
※バッテリー格納部、端子カバーなどがしっかりと取り付けられた状態で防塵防水性能が保持されます

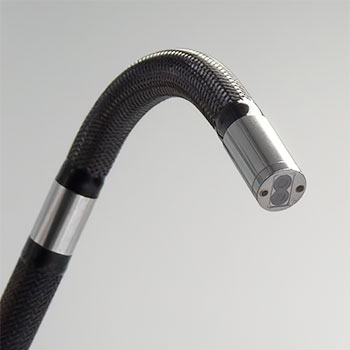

カメラケーブル：擦れに強いタングステン採用
| 直径（∅mm） | 6.0 | |
|---|---|---|
| 長さ（m） | 1.5 | 3 |
| 照度 | 100000 LUX | |
| 先端可動方向 | 全方向 | |
| 先端可動域 | 170°±10° | 120°±10° |
| カメラ解像度（ピクセル） | 1280×720 | |
| 測定方位 | 前方 | |
| カメラ焦点深度 | 8 mm ～ 100 mm | |
| 視野角 | 120° | |
| 材質 | タングステン | |
| 耐熱温度 | 0 ℃ ～ 60 ℃ | |
| IP規格 | IP67 | |
| 耐油（防滴） | マシンオイル、ブレーキオイル（DOT 4）、トランスミッションオイル | |
※ケーブルはお客様にて交換可能です。（付属説明書参照）
※可動域は先端径・有効長によって変わります
先端可動式工業用内視鏡ケーブル（フレキシブルケーブル）に装着、ボアスコープ(硬性鏡)感覚で操作が自由にできるカメラケーブルホールド管（リジッドスリーブ）
540mm～最大990mmまで長さを調節。ケーブル直径6ｍｍ以下なら、どのメーカーの先端可動式工業用内視鏡でも使用可能 取り付け方法動画
プローブ直径6.0mm用工業用内視鏡ケーブルに装着するカメラガイド。
外径：φ18mm /φ38mm /φ65mm
パイプ検査などでプローブがパイプの中心位置を維持するために使用する6.0mm用カメラガイド。
パイプおよび熱交換器検査向けビデオスコープとして多く採用
自動車業界に工業用内視鏡
エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。
建設・住宅・土木に工業用内視鏡
壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。
ビル、マンションの建物点検に工業用内視鏡
電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽
水道・ガス設備の点検に工業用内視鏡
給排水管の錆、腐食、詰まり等の点検。
航空機・鉄道・船舶に工業用内視鏡
エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検。
化学プラントに工業用内視鏡
各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に
電気・空調設備の保守管理に工業用内視鏡
トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察
電力・石油化学プラントに工業用内視鏡
各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検
地中埋設管（排水管・ガス管・上下水道・電設配管）に工業用内視鏡
電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に
※動画で紹介している製品は「JQX」となります。（3D計測機能なし）
