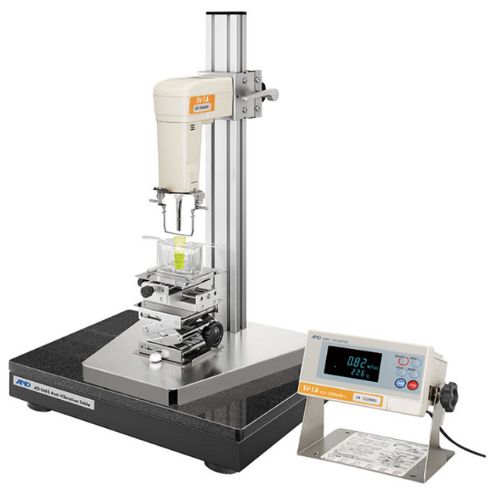

音叉型振動式粘度計SV-Aシリーズ 音叉型振動式粘度計SV-Aシリーズ

JCSS 校正機器 音叉型振動式粘度計 SV-Aシリーズ

●新開発SV型(音叉振動式)によるフルレンジ1%の高精度再現性を達成

(※校正用標準液にて、同一の液体に振動子を入れたままで繰り返し測定した時の繰り返し性<標準偏差>)

●粘度標準液を利用し、ユーザーでの粘度校正可能

●耐侵食性の強いチタン製振動子

●スタンドセット(X-Y-Zステージ付計量部固定スタンド)標準付属

●ソフトWinCT-Viscosity標準添付、USB接続可能

●各種容器標準付属属(サンプル容器、ガラス容器、循環水ジャケット) ※機種によって付属品が異なります。

●正確な温度検出

●長時間の連続測定可能

●物性変化の連続測定可能

送料無料 本体のみ※代引不可 FAX注文 お問合せ 見積依頼 校正付見積依頼 デモ機依頼
製品名 価格
商品コード K-SV-1A
音叉型振動式粘度計SV-1A ※標準税別546,000円
商品コード K-SV-10A
音叉型振動式粘度計SV-10A ※標準税別546,000円
商品コード K-SV-100A
音叉型振動式粘度計SV-100A ※標準税別546,000円


引き合い

問い合わせ
お問合せがございましたら、弊社担当のメーカーよりご連絡させていただくことができます。
ユーザー様の会社名、担当者、電話、FAX番号が必要になります。


回転式粘度計:液体中に入れられた回転体に一定の回転運動をさせ、この時、回転するのに 必要となるトルクが、粘度値に比例することを利用します。

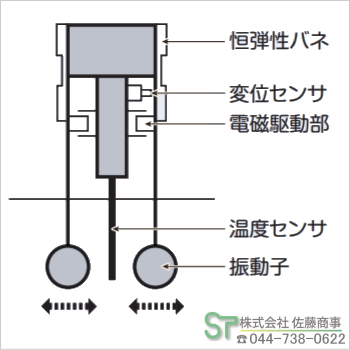

音叉式粘度計:音叉を使った粘度計では音叉のように固有振動数で共振させる時に、振幅を一定にするのに必要な駆動力(電磁力)により粘度を測定しています。この方式は音叉構造の採用により高感度

より詳細な説明:回転式粘度計との違い

音叉型振動式粘度計SV-Aシリーズの特長

フルレンジ1%の高い測定精度 0.3~1,000mPa・s/0.3~10,000mPa・s/1,000~100,000mPa・sと広い測定範囲

音叉型振動式粘度計SV-Aシリーズ正確な温度検出

長時間の連続測定可能

ユーザーでの校正可能

物性変化の連続測定可能

非ニュートン液体・気泡入り試料・流動状試料・ゾルゲル測定可能

振動子に気泡が付着した場合は、測定精度に影響しますのでご注意下さい

2mlから測定可能(SV-1A)

耐侵食性の強いチタン製振動子

スタンドセット(X-Y-Zステージ付計量部固定スタンド)標準付属

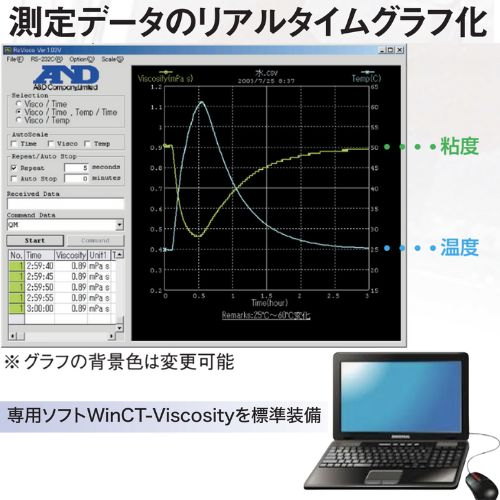

測定データのリアルタイムグラフ化ソフトWinCT-Viscosity標準付属

付属ソフトWinCT-Viscosityの測定事例

各種容器標準付属

RS-232C標準装備

見やすい大型蛍光表示

音叉型振動式粘度計SV-Aシリーズの用途

潤滑油や作動油などの温度変化過程における粘度測定

半導体の研磨剤やクーラントオイルの粘度測定

インク、塗料などの粘度測定

ゲル化点や硬化過程における粘度測定

食品、飲料物の粘度測定

非イオン系界面活性剤の曇点測定や粘度測定

音叉型振動式粘度計SV-Aシリーズの仕様

モデル SV-1A SV-10A SV-100A
測定方式 SV型(音叉型振動式)
固有振動数 30Hz
測定粘度範囲 0.3mPa・s~1,000mPa・s 0.3mPa・s~10,000mPa・s 1,000mPa・s~100,000mPa・s
測定精度(再現性) 1%(フルレンジ) 設置環境:20~30℃、結露しないこと
動作温度 10~40℃
最小サンプル量 2ml~ 10ml~
試料温度測定部 0~160℃/0.1℃表示
表示部 蛍光表示管
通信機能 RS-232C標準
電源 ACアダプタ(TB-135:100V 50Hz/60Hz、約14VA)

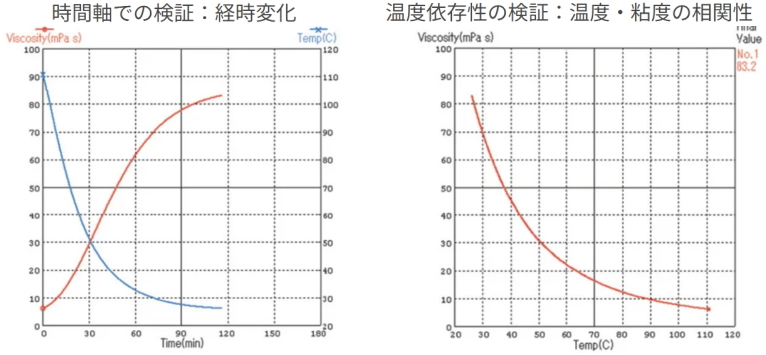

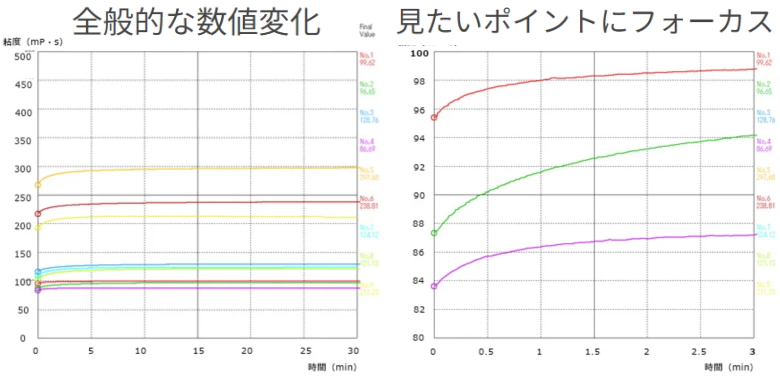

WinCT-Viscosityの測定事例のご紹介

粘度計ソフトウェアWinCT-Viscosityとは

WinCT-Viscosityとは、音叉型振動式粘度計SVシリーズ、SV-Aシリーズ、SV-Hシリーズで測定したデータをリアルタイムでグラフ化する専用ソフトです。

(※ WinCT-ViscosityはWindows 7にも対応しています。)

粘度計SVシリーズでは、WinCT-Viscosityを使用することにより、測定したデータのパソコンへの取り込み、保存やデータ解析が簡単に可能となります。



WinCT-Viscosityは、3つのソフトで構成されています。

●RsVisco

粘度計より受信したデータをリアルタイムにグラフ化することができます。

測定中の粘度の変化過程や温度変化も同時に表示することができます。

測定条件を変えたグラフの重ね書きも可能。

●RsCom

粘度計とパソコンの間でデータの送受信を行えます。

粘度計の制御に便利です。

●RsKey

粘度計から出力されたデータを他のアプリケーションソフトウェアへ転送することができます。

測定例 WinCT-Viscosity 測定事例のご紹介

エチルアルコール

低粘性(低粘度)のサンプル測定例です。エチルアルコールの水溶液濃度を0%、20%、40%、60%、80%、100%と変化させた時の粘度を測定した結果です。SV-10粘度計で得られた測定結果と理論値と比較したところ、ほぼ一致した結果が得られました。

食塩水

食塩水の濃度を0%、4%、10%、15%、20%と変化させた時の粘度を測定した結果です。また、それぞれの濃度において食塩水の温度を25℃から45℃まで変化させた場合の粘度変化を示しました。

界面活性剤

非イオン系界面活性剤の1%水溶液において、加温過程での粘度を連続的に測定した結果で、温度上昇過程における粘度の急激な変化(低下)から、界面活性剤の曇点(くもり点)を求めることができます。

卵白

鶏卵の卵白を加温しながら粘度変化を連続的に測定した結果です。温度上昇にともない、60℃付近までは通常の液体のように粘度が低下し、その粘度値は数mPa・sであったが、その後粘度は上昇に転じた。これはたんぱく質が凝固を始め、70℃までは流動性を持ちながら凝固を続け、70℃以上になると、非流動的な硬化過程が始まる様子が粘度変化として表されてます。数mPa・sから10000mPa・sまでのダイナミックな粘度変化を連続的に捉えています。

ゼラチン

ゼラチンの2.5%および5%水溶液を冷却しながら粘度を連続測定した結果です。冷却過程において、粘度値が急激に上昇し、ゼラチン溶液がゲル化する様子や、濃度の相違によりゲル化温度が異なることが示されています。

半導体研磨剤

常温(24℃)における半導体研磨剤の粘度測定結果です。研磨剤の粒子径はナノメートル(nm)のナノ粒子で、研磨過程とともに粒子分布が変化、その結果劣化してゆきます。研磨剤の粒度分布を正確に求めるには、正確な粘度値が要求されます。粘度計SV-10は半導体研磨剤のような低粘性の分散溶液の粘度を精度よく測定することができます。

石膏

水と石膏を混合させ、混合比50%、60%、67%の3種類の石膏を24℃の常温で硬化過程を粘度測定した結果です。混合比によって硬化時間が異なることが示されています。

ハンダフラックス

ペースト状のハンダフラックスを加熱溶解して、自然冷却過程での粘度を測定した結果です。冷却にともない、ゲル化する温度(ゲル化点)がわかります。

グリース

2種類のグリースを加熱溶解して自然冷却過程での粘度を測定した結果です。グリースの選択や潤滑性能を維持するためには、温度と粘度の関係を評価することが重要となります。

潤滑油

潤滑油として、ガソリンエンジンオイルの粘度を測定した結果です。潤滑油を100℃まで加熱後、冷却させた過程の粘度を連続的に測定した結果です。エンジンオイルの他にも、油圧作動油やトルクコンバータ油など幅広い潤滑油の粘度測定に応用が可能で、潤滑油の経時的な劣化の評価に有用と考えられます。

音叉型振動式粘度計SV-Aシリーズのオプション

オプション(別売り品)に関しては、FAXで見積もりをご依頼ください。

粘度計校正用標準液(JS2.5)
容量500ml、JIS Z8809に基づく証明書付き。SV-1A、SV-10Aで使用可能
AX-SV-31-2.5 \27,000(税別)
粘度計校正用標準液(JS5)
容量500ml、JIS Z8809に基づく証明書付き。SV-1A、SV-10Aで使用可能
AX-SV-31-5 \27,000(税別)
粘度計校正用標準液(JS10)
容量500ml、JIS Z8809に基づく証明書付き。SV-1A、SV-10Aで使用可能
AX-SV-31-10 \27,000(税別)
粘度計校正用標準液(JS20)
容量500ml、JIS Z8809に基づく証明書付き。SV-1A、SV-10Aで使用可能
AX-SV-31-20 \27,000(税別)
粘度計校正用標準液(JS50)
容量500ml、JIS Z8809に基づく証明書付き。SV-1A、SV-10Aで使用可能
AX-SV-31-50 \27,000(税別)
粘度計校正用標準液(JS100)
容量500ml、JIS Z8809に基づく証明書付き。SV-1A、SV-10Aで使用可能
AX-SV-31-100 \27,000(税別)
粘度計校正用標準液(JS200)
容量500ml、JIS Z8809に基づく証明書付き。SV-10Aで使用可能
AX-SV-31-200 \27,000(税別)
粘度計校正用標準液(JS500)
容量500ml、JIS Z8809に基づく証明書付き。SV-10Aで使用可能
AX-SV-31-500 \27,000(税別)
粘度計校正用標準液(JS1000)
容量500ml、JIS Z8809に基づく証明書付き。SV-10Aで使用可能
AX-SV-31-1000 \27,000(税別)
粘度計校正用標準液(JS2000)
容量500ml、JIS Z8809に基づく証明書付き。SV-100Aで使用可能
AX-SV-31-2000 *1 \29,000(税別)
粘度計校正用標準液(JS14000)
容量500ml、JIS Z8809に基づく証明書付き。SV-100Aで使用可能
AX-SV-31-14000 \29,000(税別)
粘度計校正用標準液(JS160000)
容量500ml、JIS Z8809に基づく証明書付き。SV-100Aで使用可能
AX-SV-31-160000 \29,000(税別)
サンプル容器<PC(ポリカーボネート)製、容量35~45ml>付属品と同じもの。10個セット AX-SV-33 \10,000(税別)
少量サンプル容器<PC(ポリカーボネート)製、容量10ml>フタ付10個セット AX-SV-34 \10,000(税別)
ガラス容器(容量約13ml) AX-SV-35 \19,500(税別)
位置決め用ストッパー AX-SV-36 \10,000(税別)
循環水ジャケット1個<本体:PC(ポリカーボネート)製、パッキン:シリコンゴム製>、少量サンプル容器フタ付4個 AX-SV-37 *2 \15,000(税別)
ガラス容器(容量約60ml、内径47mm)10個セット AX-SV-38 \5,000(税別)
プラスチック保存容器(容量 120ml)、20個セット AX-SV-39 *3 \10,000(税別)
アナログ電圧出力(0~1V) AX-SV-42 \60,000(税別)
延長ケーブル(5m) 計測部と表示部接続延長用 AX-SV-43 \25,000(税別)
スタンドセット(X-Y-Zステージ付き計量部固定スタンド) AX-SV-51 *4 \140,000(税別)
X-Y-Zステージ AX-SV-52 \70,000(税別)
ソフトウェアセット
(WinCT-Viscosity×1個、RS-232Cケーブル×1本、シリアル-USBコンバータ×1個)
AX-SV-53-JA/TD> \98,000(税別)
容器セット〈10ml/13ml/45ml〉(循環水ジャケット付き) AX-SV-54 *5 \60,000(税別)
容器セット〈2ml〉(循環水ジャケット付き、SV-1H用) AX-SV-55 *6 \60,000(税別)
容器ホルダー〈PC(ポリカーボネート)製、容量2ml用〉5個セット (透明) AX-SV-56-1 \10,000(税別)
容器ホルダー〈PC(ポリカーボネート)製、容量2ml用〉5個セット (黒) AX-SV-56-2 \10,000(税別)
容器台(容量2ml用)2個セット AX-SV-57 \10,000(税別)
サンプル容器〈PC(ポリカーボネート)製、容量2ml〉フタ付き100個セット AX-SV-58 \15,000(税別)
ガラス容器(容量2ml) 5個セット(フタなし)、容器台1個 AX-SV-59 \30,000(税別)
USBコンバータ・ケーブルセット AX-USB-25P \10,000(税別)
コンパクトプリンタ AD-8127 \65,000(税別)
イーサネット・コンバータ(データ収集ソフト WinCT-Plus付) AD-8526 \45,000(税別)
*1:25℃以下でお使いください
*2:循環水ジャケットはホースの屈折などによる内圧がかからない状態でご使用ください。水流が止まり、圧力がかかると破損することがあります。
*3:密閉性に優れ液漏れしにくい。本体・フタ:PP(ポリプロピレン)、中フタ:LDPE(低密度ポリエチレン)
*4:計量部固定スタンド×1個、X-Y-Zステージ×1個、サンプル容器〈PC(ポリカーボネート)製、容量2ml〉フタ付き×1個、 容器ホルダー〈PC(ポリカーボネート)製、容量2ml用〉×1個、サンプル容器〈PC(ポリカーボネート)製、容量45ml〉×1個
*5:サンプル容器〈PC(ポリカーボネート)製、容量45ml〉×5個、少量サンプル容器〈PC(ポリカーボネート)製、容量10ml〉×5個、ガラス容器(容量13ml)×2個、循環水ジャケット×1個。
*6:サンプル容器〈PC(ポリカーボネート)製、容量2ml〉フタ付き×10個、ガラス容器(容量2ml)×10個、容器ホルダー〈PC(ポリカーボネート)製、容量2ml用〉透明×3個、黒×3個、容器台(容量2ml用)×1個、循環水ジャケット×1個、サンプル容器〈PC(ポリカーボネート)製、容量45ml〉×5個。
