デジタルフォースゲージFG-5020の正規代理店

デジタルフォースゲージFG-5020（PC出力あり）

■張力と荷重が測れるコンパクトなデジタルフォースゲージです。

■堅牢なアルミニウム保護ハウジング

■測定範囲：0-196N/ 0～20k
分解能：0.05N/ 0.01kg

■キログラム（Kg）・ニュートン（N）単位切替が可能

■高分解能、高精度、高い繰返し精度

■ピーク測定機能 2段階応答の切り替え機能、

■表示方向切り替え機能

■荷重超過保護機能

■RS232 PCインターフェース

■別売スタンドFS-1001+WG-01に取付け可能

■最大値・最小値で値を固定　■ゼロ調整

大量注文もお任せ！お見積りはお気軽にお問い合わせください！

送料/代引手数料無料本体のみ

製品名	価格
商品コード HFG-002-01 本体保証つき納期を確認下さいデジタルフォースゲージFG-5005(PC出力あり) サトテック `※最大測定値：5000g(49N), 分解能：1g(0.01N)`	税別 39,000円（税込 42,900円）
商品コード HFG-003-01 本体保証つきデジタルフォースゲージFG-5020(PC出力あり) サトテック `※最大測定値：20kg(196.10N), 分解能：0.01kg(0.05N)`	税別 49,800円（税込 54,780円）
商品コード HFG-000-21 納期を確認下さい手動計測スタンドFS-1001+WG-01 荷重測定用フォースゲージFG-5005/FG-5020用　サトテック `※630x250x230mm/約8.7Kg`	税別 81,000円（税込 89,100円）
商品コード VAP-209LP10-02 即納オプション品 ACアダプター AP-209L サトテック安定化電源仕様 PSE認証済 `※長期間の記録に必須。本アダプタ以外を使用しての不具合は保証外。`	税別 5,000円（税込 5,500円）
商品コード VZO-010-01 即納オプション品モバイルバッテリー用 9V電源ケーブルMJ-MBL サトテック `※電源がない場面でもお持ちのモバイルバッテリーとの接続で測定可能に`	税別 5,000円（税込 5,500円）
商品コード VSW-011-S2 即納オプション品データ収集ソフトウェアセットSW-808LT (USBケーブルUSB-01付)　サトテック `※ソフトウェア(SW-808)とUSBケーブル(USB-01)1本のセット`	税別 12,800円（税込 14,080円）

フォースゲージFG-5000シリーズのカタログ

デジタルフォースゲージFG-5020の特長

デジタルフォースゲージFG-5020は、見やすい大型画面を使用

すべりにくい凹凸加工がサイドに

デジタルフォースゲージFG-5020は、ピークホールド機能つき

デジタルフォースゲージFG-5020は、ゼロボタン（風袋機能つき）

任意の時点でゼロに合わせることができますので大変便利

デジタルフォースゲージFG-5020は、FAST／SLOW測定モード切替

ボタンを押すだけで表示速度の切り替えが可能
FAST：約0.2秒　/　SLOW：約0.6秒

デジタルフォースゲージFG-5020は、オーバーロードプロテクション付

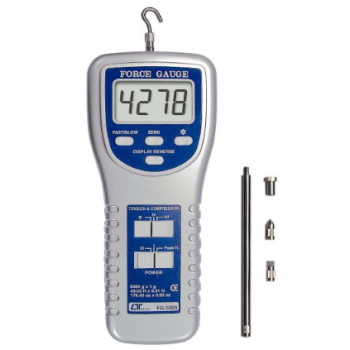

デジタルフォースゲージFG-5020には、5種類のアタッチメントが付属

円錐形、圧縮円盤形、ノミ形、フック形、120mm延長ロッド
フォースゲージFG-5020

延長ロッドの先にアタッチメントを取り付けてください。　　

デジタルフォースゲージFG-5020は、ボタンを押すだけで、数字表示の向きの切り替えが可能

デジタルフォースゲージFG-5020には、計測スタンドへの取り付け可能

精度よく測定するに際は、測定スピードと方向の均一化が重要な要素になります

計測スタンドを使用することにより均一化がはかれますので、目的に合わせてのご利用をオススメ。

デジタルフォースゲージFG-5020は、RS232コンピューター出力つき

デジタルフォースゲージFG-5020の用途

●コンセントの差し込み、引き抜き測定

●プルトップ缶の引張強度測定

●練り材料などの硬度測定

●圧入ビン、カシメビンなどの引張測定

●車のアクセル、ブレーキの押付力測定

●押しボタンスイッチ、カメラシャッターの押付力測定

●パック容器の圧縮力測定

●テープの剥離力測定

●接着剤、スポット溶剤などの強度測定

●スプレーノズルの押付力測定

●ゴム板などの突き刺し強度測定

●ベアリング等の駆動力測定

●ガラス、セラミックの硬度測定　　

デジタルフォースゲージFG-5020の仕様

表示	16mm × 5digit LCD
表示方向	反転可能
測定機能	張力（引く）　と　荷重(押す)
	ピークホールド機能
	ゼロ調整機能
測定最大値	20 Kg / 196.10 Newton
表示分解能	0.01 Kg / 0.05 Newton
最小表示	0.02 Kg / 0.3 Newton
精度	±(0.5% + 2 digit) ※　10Kg, 20Kgで23±5℃にて
サンプルレート	FAST	約0.2秒
	SLOW	約0.6秒
オーバーレンジ表示	- - - -
最大許容荷重	最大30 Kg
PC接続	RS232シリアルインターフェイス
使用温度	0C ～ 50C
使用湿度	80％RH 以下
電源	単3電池6個　別売り：ACアダプターL用
消費電流	約28mA DC
重量	本体：約650g (電池含む)
寸法	本体： 215 x 90×45 mm
取付け箇所	取付ネジ穴2箇所　（本体背部に6cm幅）

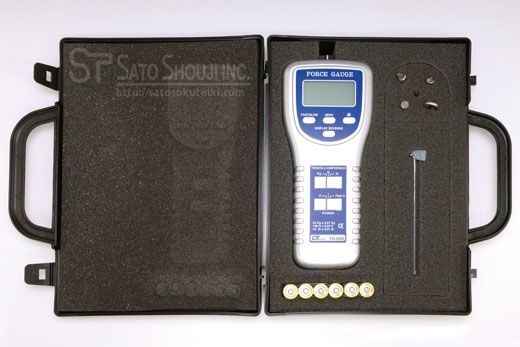

標準付属品	本体、株式会社佐藤商事オリジナル日本語取扱説明書アダプター（4個）、延長棒キャリングケース、単3電池×６本（テスト用）
オプション	データ収集ソフトウェアセットSW-808LT(USBケーブルUSB-01付)、ACアダプターL用フォースゲージ計測スタンドFS-1001+WG-01
販売元	株式会社佐藤商事　日本正規代理店修理や不具合点検など、弊社にお気軽にご相談ください。

注意：注意：フォースゲージのオーバーロードプロテクションは、機械的構造でかかるようになっていますが、一般的に、一定の荷重までは保証していますが、それ以上になると、ロードセル（センサ）の故障の原因となります。

9.8N = 1kg　　　オスネジM5

フォースゲージFG-5020のオプション

フォースゲージ計測スタンドFS-1001+WG-01

スタンドFS-1001+WG-01 引張力と圧縮力の両用

精度よく測定するに際は、測定スピードと方向の均一化が重要な要素になります
計測スタンドを使用することにより均一化がはかれますので、目的に合わせてのご利用をオススメ。

250ｘ230ｘ650mm　約8.7Kg

フォースゲージ用計測スタンドFS-1001+WG-01の寸法写真

送料/代引手数料無料本体のみ

製品名	価格（税込）
手動計測スタンドFS-1001+WG-01 荷重測定用フォースゲージFG-5005/FG-5020用　サトテック	`89,100` 円	カゴに入れる

データ収集ソフトウェアセットSW-808LT (USBケーブルUSB-01付)

測定器用データ収集ソフトウェア。
データ記録、上下限値警告など、多数の機能を備えています。
Microsoft Excel 、Microsoft Access等でもデータが利用できます。

製品名	価格（税込）
データ収集ソフトウェアセットSW-808LT (USBケーブルUSB-01付)　サトテック即納	`14,080` 円	カゴに入れる
