校正書類の発行可(有償)
接地抵抗計(2極法)、
2Ω~1100Ω簡易測定を搭載
3レンジ絶縁抵抗計、
125V/250V/500Vを統合
AC 600V電圧計付、
落としても壊れにくい
白色LED照明の目盛、
手元スイッチと照明付きプローブ付属
■絶縁抵抗測定部 | |||
定格測定電圧 | 125 VDC | 250 VDC | 500 VDC |
---|---|---|---|
有効最大表示値 | 100 MΩ | 100 MΩ | 100 MΩ |
確 度 第一有効測定範囲 |
表示値の ±5 % 0.1 MΩ~50 MΩ |
表示値の±5% 0.1MΩ~50MΩ |
表示値の±5% 0.1MΩ~50MΩ |
定格測定電圧を 維持できる抵抗 |
0.125 MΩ | 0.25 MΩ | 0.5 MΩ |
外部印加電圧保護 | AC 600V (10s) | AC 600V (10s) | AC 600V (10s) |
■接地抵抗測定部(2極法) | ||
---|---|---|
測定レンジ | × 1 | × 10 |
測定範囲 | 2~110 Ω | 20~1100 Ω |
許容差 | ±3 Ω | ±30 Ω |
測定電流 | 2.36 mArms, 575 Hz, 開放回路電圧: 38 Vpk以下 |
交流電圧計 | 0~600V, 50/60Hz, 最大表示値の ±5%, 入力抵抗500kΩ 以上, 平均値整流実効値指示 |
---|---|
機能 | 光るスケール, ドロッププルーフ, 電池電圧チェック, 活線警告, 放電機能, オートパワーセーブ, 電池過放電防止機能 |
電源 | 単3形アルカリ乾電池(LR6) × 4, 連続使用時間: 15h (500Vレンジにて測定端子間を開放して測定時) 測定可能回数: 1000 回 (5 秒ON/25 秒OFFとして定格測定電圧を維持できる下限測定抵抗値を測定したとき) |
寸法・質量 | 152W × 92H × 40D mm, 420 g (電池含む, テストリード含まず) |
付属品 | スイッチ付きリードセットL9788-11 ×1, 携帯用ケース×1, 取扱説明書 ×1, 単3形アルカリ乾電池 (LR6) ×4 |
(確度保証期間 1年)
スイッチ付きリードセット L9788-11
¥6,500(税別)
標準付属品, アース側リードとのセット, 1m

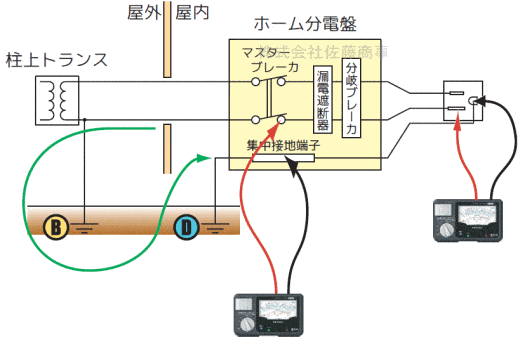

アナログメグオームハイテスタ IR4082-11は、1台で接地抵抗計(2極法簡易測定)と3レンジ絶縁抵抗計が一体化しているので、戸建住宅や集合住宅の竣工検査をすることができます。

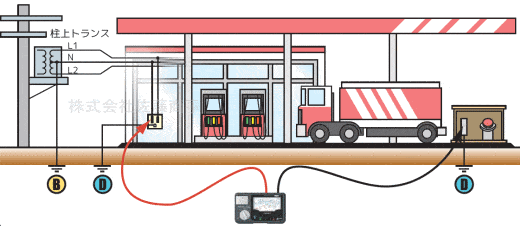

ガソリンスタンドの保守点検
