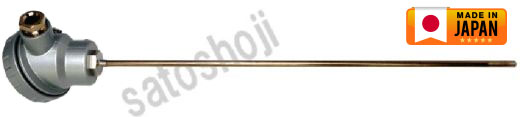

端子箱付 K熱電対

端子箱付 K熱電対

シース部材質：

SUS316耐熱性、耐酸性、耐アルカリ性がある。

SUS304材に比べより耐蝕性がある。

JIS1605-1995　CLASS:2

端子箱付 K熱電対の仕様

型式	シース部径(mm)	シース部長さ(mm)	常用限度温度℃
TJK-LN4802B	φ4.8	200	800
TJK-LN4803B	φ4.8	300	800
TJK-LN4805B	φ4.8	500	800
TJK-LN6402B	φ6.4	200	800
TJK-LN6403B	φ6.4	300	800
TJK-LN6405B	φ6.4	500	800



熱電対温度センサーのオプション

熱電対用延長ケーブル

温度計本体と温度センサ間を延長するためのフッ素樹脂延長ケーブルです。
＊先端むき出しに変更可能です。

---

K熱電対変換ケーブル CKF20-PFY3/4

Y端子（M4/M3）＋メス・ミニコネクタで、Y端子の温度指示計に簡単に接続可能です。
＊先端むき出しに変更可能です。

---

ワンタッチコネクタ熱電対用中継ケーブル

補償導線や熱電対をワンタッチではさむだけの簡単さ
何度でも使用できるのでコスト削減。時間短縮
・K熱電対用・T熱電対用あり

---

サーモカップルシート ワンタッチコネクタ接続用

７ｘ７ｍｍ/7ｘ51ｍｍの2種類あり。
JIS1602-1995　CLASS:2

---

サーモカップルシート

フィルム巾：7×7mm、常用限度温度：200℃

---

ミニコネクタ（熱電対プラグ）

---

被覆熱電対(K/J/T)

---

K熱電類温度センサー（T熱電対、J熱電対、E熱電対など）

---

---

---

●ミニオメガプラグが標準。
●プラグの変更可能:Y端子・丸穴・ムキ出し製作可能。
●長さに関してもご相談ください。
●K/T/J/E熱電対など ●被覆:ビニール被覆/ガラス被覆/シリカガラス/フッ素樹脂など　● 校正証明書、試験成績書、トレサビリティ体系図の発行も可能です。

---

温度センサの受注生産可能です。

※1本からでも、お客様の要望にあわせて温度センサ（熱電対/白金測温抵抗体）の受注生産可能です。
コンプレッションフィティングのご用意も可能です。（フランジ、ニップルなどの対応も可能）
