画像計測ソフトつきUSBマイクロスコープMJ-MS302

画像計測ソフトつきマイクロスコープMJ-MS302

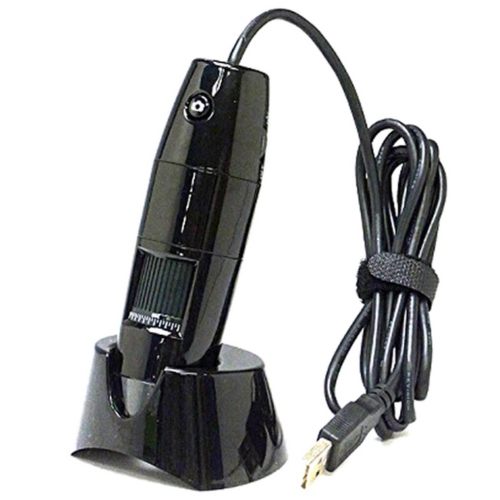

画像計測ソフトつきUSBマイクロスコープMJ-MS302

2メガピクセル(1600x1200)で画像が保存できるプロ仕様なので細かい部分の確認もできます。印刷にも十分な解像度で保存可能

レンズカバーつきで便利な機能が満載

●画像計測ソフトつき
画像計測ソフトつきマイクロスコープMJ-MS302の用途 動画・静止画を簡単保存

送料/代引手数料無料 本体のみ FAX注文 お問合せ 見積依頼 デモ機依頼
製品名 価格
商品コード MMS-008-02
標準在庫
計測ソフト付マイクロスコープ MJ-MS302 ※レンズカバー, 画像計測ソフトつき
税別 28,000円
(税込 30,240円)
商品コード M-0M
標準在庫
オプション品
校正チャートMJ-MS27(国産)
税別 6,800円
(税込 7,344円)
商品コード MZO-011-01
標準在庫
XYステージMJ-XY06 ※LED照明つき、Y軸、X軸調整で観察位置の微調整が可能
税別 9,800円
(税込 10,584円)
商品コード MZO-012-02
標準在庫
スタンドMJ-ARM14A(マイクロスコープ用) ※被写体とスコープの距離や角度を調節できる顕微鏡ステージ。デジカメにも対応
税別 9,800円
(税込 10,584円)

(オプションのみのご購入は有料)

●レンズ交換不要で倍率可変

倍率は約10倍~200倍に至る、 当機の焦点が調節な範囲内で使用可能

●パソコンに接続

画像保存が簡単(静止画、動画) 、 遠隔地へメールで画像転送が可能
報告書の作成に活用することができます。

●寸法計測が可能

角度、長さ測定、連続ライン測定、半径、 直径、円周の計測が可能

印刷をマイクロスコープで 基板をマイクロスコープで 繊維をマイクロスコープで 昆虫をマイクロスコープで 宝石をマイクロスコープで

測定顕微鏡USBマイクロスコープMJ-MS302の特長

■測定顕微鏡USBマイクロスコープMJ-MS302があれば買った時からすぐに使用可能!

パソコンとの接続はUSBで行ない、付属のキャプチャーソフトをインストールするだけで準備完了

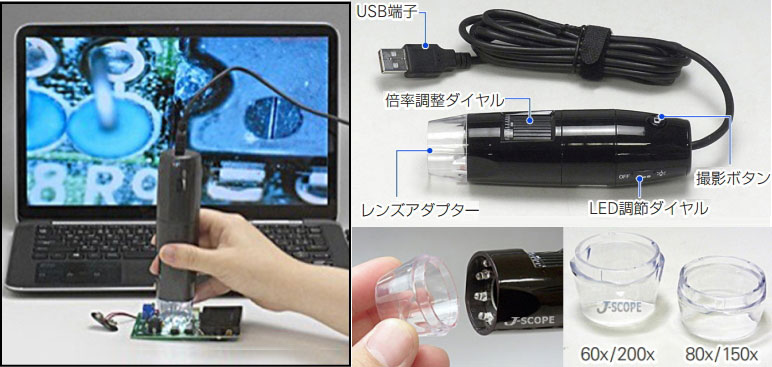

■ 倍率を変えるときもレンズ交換が不要

画像計測ソフトつきマイクロスコープMJ-MS302の倍率ダイヤル倍率ダイヤルを回すことで10~200倍の倍率変更が可能

レンズ部から撮影される対象物の距離により、ピントがあう部分が異なります

■2つのレンズカバーの取り替えが可能

本体の溝とレンズカバーの突起の位置を合わせて差込み。画像計測ソフトつきマイクロスコープMJ-MS302のレンズカバー

レンズカバーは(80倍,150倍)、(60倍,200倍)の2種類付属
ピントが合うように倍率ダイヤルで微調整します。

付属のレンズカバーをはずして使用できます。

対象物から8~300mmの位置に
対象物に近いほど焦点の合う倍率は、高くなります。

付属のレンズカバーをはずして使用できます。

対象物から8~300mmの位置に
対象物に近いほど焦点の合う倍率は、高くなります。

■高輝度白色LEDを8つ搭載画像計測ソフトつきマイクロスコープMJ-MS302のLED

■マイクロスコープ本体の撮影ボタンを押すだけで、片手で画像計測ソフトつきマイクロスコープMJ-MS302の撮影ボタン 簡単に撮影や画像保存が可能(デジカメ感覚で使用可能)

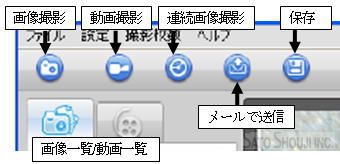

ツールバーの「画像撮影」 アイコンをクリックしても、
又は キーボードのF2キーを押しても、撮影や画像保存が可能

画像計測ソフトつきマイクロスコープMJ-MS302ソフトメール送信も可能


撮影された画像は、BMPまたはJPEG形式で保存されます。

画像計測ソフトつきマイクロスコープMJ-MS302画像計測ソフトつきマイクロスコープMJ-MS302

■解像度の選択が可能です

2メガピクセル1600x1200、1280x1024(SXGA)、640x480(VGA)を選択できます。

その場で、パソコンの拡大画像が多人数で観察可能
プレゼンテーションに
画像はすぐにデーター保存
報告書の作成に活用することができます。
撮った画像はすぐにEメールに添付して遠方へ転送できます
計測用マイクロスコープAM-313 計測用マイクロスコープAM-313 計測用マイクロスコープAM-313

測定顕微鏡は、操作は超簡単!

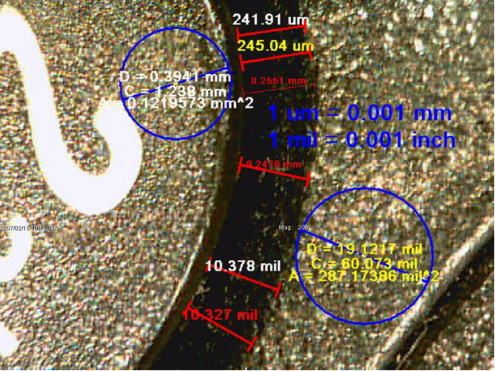

■USBマイクロスコープMJ-MS302は、画像計測ソフトつきだから、簡単に角度、始点と終点の長さ、半径、直径、3点による円の計測が可能です。

画像計測ソフトつきマイクロスコープMJ-MS302何を(ライン・円など)測定したいかを選択し、クリックで選択するだけです。

文字や線の色の選択も可能です

校正機能つき


画像計測ソフトつきマイクロスコープMJ-MS302でライン■ライン測定

始点と終点を指定すると、その長さが表示


■連続ライン測定(曲線)

複数の測定箇所を指定すると、各測定箇所を結ぶ距離が表示されます


■四角計

四角形を指定すると高さ・幅・面積が表示されます。


■面積

指定した図形の面積が表示されます


■円(半径)

円の半径を指定すると、その円の半径・円周・面積が表示されます


■円(直径)

円の直径を指定すると、その円の半径・円周・面積が表示されます。


■3点を通る円

円の外周を3箇所指定すると、その円の半径・円周・面積が表示されます。


■角度

角度を構成する3点を順に指定します。
まず角度を構成する一方の辺上の任意の点を指定し、次に角度の頂点を指定し、最後にもう一方の辺上の任意の点を指定して
角度を定義します。


■4点の角度

(交差するような)2直線で構成される角度を測定する場合に
まず、第1の線分上の2点を指定し、
次に第2の線分上の2点を指定すると自動的に2直線間の角度が表示されます。



線の太さも色の変更も可能です。画像計測ソフトつきマイクロスコープMJ-MS302の画像

画像計測ソフトつきUSBマイクロスコープMJ-MS302の用途

機械加工分野において工作機械から取り外さずに点検

加工ワークのキズやバリ・表面状態
切削工具の磨耗、カケ
研削用砥石の目詰まり、摩滅の状態
金型の磨耗、損傷状態など

メンテナンスに計測用

機械部品(工作機械、自動車、建設など)の磨耗・寿命判断、電気設備
計測用USBマイクロスコープMJ-MS302で組織分析
金属・繊維・紙・樹脂・生物組織、クラック、表面劣化、腐食など

IT分野に活用 プリント基板、はんだ付け、ワイヤボンディングなど
美容やエステに
印刷チェック
繊維のチェック
昆虫・植物観察
宝石鑑定



画像計測ソフトつきUSBマイクロスコープMJ-MS302の仕様


・ USBマイクロスコープ
・ CD ROM (ソフトウェア)
・ 置きスタンド
・ レンズカバー 2個
・ 校正用簡易定規
・ (株)佐藤商事オリジナル日本語取扱説明書
型番 MJ-MS302
倍率 10-200倍
焦点調整範囲 8-300mm
光源 高照度白色LED x 8
動作環境

Windows 7 / 8 / 8.1 / 10
Macのサポートはしておりません。

センサ 1/4CMOSセンサ
インターフェース

USB1.1/2.0

静止画記録サイズ 1600x1200, 1280x960, 640x480
動画記録サイズ 1280x1024, 640x480 320x240 (最大30fps)
イメージ 約200万画素(2メガピクセル)
ライト 8個の内蔵LEDライト

フレームレート

30フレーム/秒
露出・補正 自動露出/自動補正/自動カラーバランス・彩度・コントラスト補正

サイズ

36mm(直径) x 120mm (長さ)

電源 USBポートからの5V DC
付属

マイクロスコープ本体
(株)佐藤商事オリジナル日本語取扱説明書
画像寸法計測ソフトとUSBケーブル約190cm(ケーブルは本体に装着済み)
置きスタンド
校正用簡易定規
レンズカバー2個(内1つは、マイクロスコープに装着済みで取り外し可能)

オプション

校正チャートMJ-MS27

製品名 価格
商品コード M-0M
標準在庫
オプション品
校正チャートMJ-MS27(国産)
税別 6,800円
(税込 7,344円)
販売元 株式会社佐藤商事 日本正規代理店


画像計測ソフトつきUSBマイクロスコープMJ-MS302のオプション

スタンドMJ-ARM14

スタンドMJ-ARM14A(マイクロスコープ用ステージ)

スタンドMJ-ARM14新開発で3か所の関節を自由な角度や高さに調節可能。
被写体とスコープの距離や角度を調節できます。
DINO-LITEなど直径が30mmまたは35mmであればメーカーを問わず多くのマイクロスコープに対応できます。カメラねじでデジカメの装着も可能に改良しました。

送料/代引手数料無料 FAX注文 お問合せ 見積依頼
製品名 価格(税込)
スタンドMJ-ARM14A(マイクロスコープ用)
在庫
10,584 カゴに入れる



XYステージ(LED照明つき)MJ-XY06

XYステージ(LED照明つき)MJ-XY06

XYステージ(LED照明つき)手動XYステージ(LED照明つき)。Y軸、X軸調整ダイアル搭載
LEDバックライト搭載で観察物を明るく照らします。
ベースのサイズ:120mm×110mm  ガラスプレートのサイズ:40mm×40mm  XYステージのみの使用も可能。
ポストの長さ:180mm  プレパラートを使用しての観察も可能

送料/代引手数料無料 FAX注文 お問合せ 見積依頼
製品名 価格(税込)
XYステージMJ-XY06
在庫
10,584 カゴに入れる




ISO関係の書類一式(校正証明書など)の発行は、この機種ではできません。

上記条件を満たしていても、環境によっては動作しない場合もございます。
弊社では、相性の問題による動作不良に対しては、一切の保証を致しません


USBマイクロスコープMJ-MS302の焦点距離および視野範囲

あくまでも目安としてお考えください。


測定精度は目安です

測定する方法をご理解いただければ、精度を予測していただくことができるかと思います。

1)焦点が定まった段階で、正確な倍率を求めるために、既知の長さの試験片を測定し画面での寸法表示値が合うように、計算して求める必要があり、これが精度に影響します。

2)寸法測定の際は、マウスでどこからどこまでとポイント指定をする必要がありますので、目標点のマウスによる支持がずれるほど精度も悪くなります。

※以上が精度を決定する要素となりますので、絶対的な精度ではありません。
