T&DおんどとりTR-74Ui/74Ui-S照度・紫外線・温度・湿度計データロガー

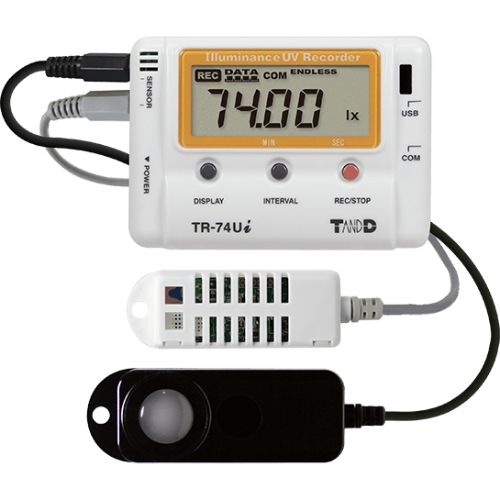

照度UVレコーダ TR-74Ui

おんどとりTR-74Ui は照度、紫外線(UV)、温度、湿度の4項目を同時に測定、記録、更には、積算照度、積算紫外線量も液晶表示できるデータロガーです。

Sタイプの付属センサは±2.5%RH高精度測定を実現

▲用途 ▲特長 ▲仕様  ▲オプション

TR-74Ui

・4ch:照度・紫外線・温度・湿度
・照度:0-130klx ・紫外線:0-30mW/cm²
・温度(サーミスタ):0~55℃
・湿度(高分子膜抵抗式):10~95%RH

TR-74Ui-S

・4ch:照度・紫外線・温度・湿度 高精度:±2.5%RH
・照度0-130klx ・紫外線:0~30mW/cm²
・温度(白金測温抵抗体):-25~70℃
・湿度(静電容量式):0~99%RH (*)

注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード ON-74U
T&DおんどとりTR-74Ui 照度・紫外線・温湿度計データロガー
特価 税別 25,740円
(税込 27,799円)
商品コード ON-74U-S
T&DおんどとりTR-74Ui-S 照度・紫外線・温湿度計高精度データロガー ※TR-74Ui-H後継
税別 36,880円
(税込 39,830円)
商品コード O-ISA3151
オプション品
照度紫外線センサISA-3151(TR-74Ui専用)
税別 12,400円
(税込 13,392円)

月明かりから真夏の太陽光まで幅広い照度測定が可能です。

記録データは、USB通信で直接パソコンに送れるほか、データコレクタを利用して赤外線通信で吸い上げることも可能です。おんどとりWeb Storageへの送信が可能です。

オプションはこちら

T&DおんどとりTR-74Ui/74Ui-S照度・紫外線・温度・湿度計データロガーの用途

  • 食物、植物の栽培、管理に
  • 紫外線対策関連グッズの開発、製造、販売に
  • 学校、教育、保育機関における紫外線管理に
  • 自宅室内、屋外における紫外線、照度管理に
  • 住宅、建築物の設計、デザイン、管理に
  • プール、海、山、公園における紫外線対策、管理に
  • 写真撮影時の照度調整、管理に
  • 食品、飲料の製造、貯蔵、販売管理に
  • スーパー、コンビニ、薬局などにおけるUV商品販促資料として
  • 美術館、博物館における展示品劣化防止対策、照度管理に

TR-74Ui 照度・紫外線・温度・湿度データロガーTR-74Ui 照度・紫外線・温度・湿度データロガー

T&DおんどとりTR-74Ui/74Ui-S照度・紫外線・温度・湿度計データロガーの特長


1台で照度/紫外線/温度/湿度を測定・記録

4項目を同時に測定記録するデータロガーです。 ビジネスユースからパーソナルユースまで幅広い分野に対応しています。


各チャンネル8000データの大容量

8000データ×4チャンネルの測定値を記録。


積算照度、積算紫外線量も表示

記録中の積算照度、積算紫外線量を表示可能。
 積算照度表示範囲:0 ~ 90,000,000 lxh
 積算紫外線量表示範囲:0 ~ 62 W/cm2h


光量の少ない場所での測定にも

照度の測定範囲0 ~ 130,000 lx。最小0.01 lxの分解能で、月明かり程度の薄暗い照度変化も検知。


グラフ表示は1つの画面に

付属のソフトウェアで4つの測定項目を1つの画面にグラフ表示、一覧表示。印刷・テキスト(CSV)形式への出力も簡単。

グラフ表示は1つの画面に


USBでパソコンに直接接続

USBでパソコンに直接接続 設定やデータ吸い上げはパソコンから。
複数のポートを搭載しているパソコンであれば、複数台を同時に接続することも可能です。
*複数台接続は、Windows Vista/Windows 7にのみ対応しております。

接続したTR-74Uiの現在値をパソコン画面に表示するモニタ機能も。

パソコンに表示することも可能


電池1本で約6ヶ月間動作

単3アルカリ電池1本で最長約6ヶ月間動作。
※電池寿命を保証するものではありません。


本体ボタンによる操作

記録開始/停止、記録間隔の設定変更、画面の表示切り替えは本体のボタンで操作可能。


Sタイプで高精度、広範囲の温湿度測定

Sタイプの付属センサは±2.5%RHの高精度測定を実現。
測定範囲は温度-25 ~ 70℃湿度0 ~ 99%RH


赤外線通信機能でのデータ吸い上げも

赤外線通信機能でのデータ吸い上げもTR-7Uiシリーズは、専用のアプリと赤外線通信※1を使用し、携帯電話※2のメモリカードに記録データを吸い上げることができます。
吸い上げたデータは直接メモリカードでPCに読み込めるほか、Eメール送信・FTP送信・「おんどとりWeb Storage」への送信が可能です。



記録データを「おんどとりWeb Storage」に送信していただいた場合、インターネットが閲覧可能な環境であればどこでも記録データをダウンロードすることができます。

* 「おんどとりWeb Storage」をご利用いただくためには会員登録が必要です。 詳しくはおんどとりWeb Storageのページをご覧ください。
※1:太陽光の下・電球の近くなど、赤外線の強い場所では赤外線通信を使用できません。
※2:TR-7Uiシリーズの赤外線通信機能が使用可能な携帯電話は、NTTドコモの携帯電話のみとなっております。(一部機種を除く)

T&DおんどとりTR-74Ui/74Ui-S照度・紫外線・温度・湿度計データロガーの仕様

  TR-74Ui TR-74Ui-S
  照度紫外線センサ(外付け)
測定チャンネル

照度:1ch
紫外線強度:1ch

センサ ISA-3151
測定範囲

照度:0 ~130 klx
紫外線強度:0~30 mW/cm2

積算値表示範囲

照度:0 ~90 Mlxh
紫外線強度:0 ~62 W/cm2h

精度 照度 10 lx~100 klx:±5% at 25℃, 50 %RH
紫外線強度 0.1 ~30 mW/ :±5% at 25℃, 50 %RH (*1)
分光感度

照度:JIS一般型A級相当
紫外線強度:260~400 nm UVA / UVB

測定分解能

照度:最小0.01 lx
紫外線強度:最小0.001 mW/cm2

応答性 90%応答 3秒 (記録間隔が1秒の場合) または6秒 (その他の記録間隔)

  温湿度センサ(外付け)
測定チャンネル 温度 1ch 湿度 1ch 温度 1ch 湿度 1ch
センサ THA-3151 SHA-3151 高精度タイプ
サーミスタ 高分子膜抵抗式 サーミスタ 高分子膜抵抗式
測定範囲 0~55℃ 10~95 %RH -25~70℃ 0~99 %RH (*2)
精度 ±0.5℃

±5%RH
at 25℃,
50%RH

±0.3℃
at 10~40℃
±0.5℃
at それ以外

±2.5 %RH
at 15~35℃,
30~80 %RH

測定分解能 0.1℃ 1 %RH 0.1℃ 0.1%RH
応答性 90%応答:約7分 90%応答:約7分

データ記録容量 8,000個 x 4ch
記録間隔

1, 2, 5, 10, 15, 20, 30 秒, 1, 2, 5, 10, 15, 20, 30, 60 分 の15通り

記録モード

エンドレス: 記録容量がいっぱいになると先頭のデータに上書きして記録
ワンタイム: 記録容量がいっぱいになると記録を停止

液晶表示

測定値, 電池寿命警告, その他
・ 測定値: 照度 / 紫外線強度 / 温度 / 湿度 / 積算照度 / 積算紫外線量
・ 表示形式:巡回表示 / 固定表示
・ 表示桁数:最大4桁

通信インターフェース

USB通信
赤外線通信: IrPHY 1.2 小電力方式 (*3)
シリアル通信: RS-232C (*4)

電源 単3アルカリ電池 x 1
電池寿命 (*5) 約6ヶ月
本体寸法 H 55mm x W 78mm x D 18mm
本体質量 約40 g
本体動作環境

温度 -10~60℃
湿度 90 %RH 以下 結露しないこと

付属品

照度紫外線センサ ISA-3151
温湿度センサ THA-3151

照度紫外線センサ ISA-3151
高精度温湿度センサ SHA-3151

単3アルカリ電池 LR6, USB Mini-B 通信ケーブル US-15C, ソフトウェアCD-ROM, 保証書付取扱説明書一式

ソフトウェア Illuminance UV Recorder for Windows

ソフトウェア対応OS (*6)

Microsoft Windows 10 32 / 64 bit 日本語
Microsoft Windows 8 32 / 64 bit 日本語
Microsoft Windows 7 32 / 64 bit 日本語
Microsoft Windows Vista 32 bit (SP1以降) 日本語

*1: メーカー校正光源における校正基準器に対しての値です。
*2: 60℃以上の環境では湿度の経年変化が大きくなることがあります。また、-20℃以下の環境では湿度の測定はできません。
*3: 赤外線通信でデータを吸い上げるにはデータコレクタ TR-57DCi が別途必要です。
*4: 別途公開の通信プロトコルを使用し、お客様ご自身でソフトウェアを作成していただければシリアル通信が可能となります。その場合、オプションのシリアル通信ケーブルTR-07C が必要です。
*5: 電池寿命は周辺温度、記録間隔、通信回数、電池性能などにより異なります。本説明は、新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。また、赤外線通信を有効に設定した場合、インバータ式照明の下では電池寿命が短くなる場合があります。
*6: インストール時Administrator ( パソコンの管理者) の権限が必要です。
上記仕様は予告なく変更することがあります。

T&DおんどとりTR-74Ui/74Ui-S照度・紫外線・温度・湿度計データロガーのオプション

オプション品のみで購入する場合は送料がかかります。


照度紫外線センサISA-3151(TR-74Ui専用)

照度紫外線センサISA-3151(TR-74Ui専用)

照度紫外線センサISA-3151(TR-74Ui専用)【測定範囲】照度:0~130,000 lx, 紫外線:0~30 mW/cm2
【動作環境】温度:-10~60℃、湿度:90%RH 以下 (結露しないこと)
【測定精度】照度:10~100,000 lx:±5%(25℃ 50%RHにおいて)紫外線:0.1~30 mW/cm2:±5%(25℃ 50%RHにおいて)※メーカー校正光源における校正基準器の値に対して。
【ケーブル長】1.5m

製品名 価格(税込)
照度紫外線センサISA-3151(TR-74Ui専用) 13,392 カゴに入れる

照度紫外線センサISA-3151(TR-74Ui専用)

高精度温湿度センサ SHA-3151

照度紫外線センサISA-3151(TR-74Ui専用)【測定範囲】温度/湿度:-25~70°C/0~99%RH ※60°C以上の環境では湿度の経年変化が大きくなることがあります。-20°C以下では湿度の測定はできません。
【測定精度】温度:±0.3°C at 0~40°C ±0.5°C それ以外、湿度:±2.5%RH at 15~35°C, 30~80%RH
【90%応答】約7分【ケーブルの長さ】1.5m【延長できる長さ】9.0m

製品名 価格(税込)
T&D 高精度温湿度センサ SHA-3151 18,360 カゴに入れる

照度紫外線センサISA-3151(TR-74Ui専用)

THA-3001 温湿度センサ

THA-3001 温湿度センサ【測定範囲】温度 0~55℃、湿度 10~99%RH※
【測定精度】温度 ±0.5℃、湿度 ±5%RH (25℃ 50%RHにおいて)
【90%応答】温度 約7分、湿度 約7分
【交換の目安】約1年 (結露・水漏れ・粉塵・埃・腐食性ガス・有機溶剤のない環境で使用すること)

製品名 価格(税込)
T&D 高精度温湿度センサ SHA-3151 18,360 カゴに入れる

照度紫外線センサISA-3151(TR-74Ui専用)

THA-3151 温湿度センサ

THA-3151 温湿度センサ【ケーブル長】1.5m
【測定範囲】温度 0~55℃、湿度 10~95%RH※
【測定精度】温度 ±0.5℃、湿度 ±5%RH (25℃ 50%RHにおいて)
【90%応答】温度 約7分、湿度 約7分
【交換の目安】約1年 (結露・水漏れ・粉塵・埃・腐食性ガス・有機溶剤のない環境で使用すること)

製品名 価格(税込)
温湿度センサTHA-3151 8,532 カゴに入れる

シリアル通信ケーブル TR-07C

シリアル通信ケーブル TR-07C

シリアル通信ケーブル TR-07C【ケーブル長】約1.0m 【コネクタ形状】専用コネクタ-D-sub9ピン
パソコンとの通信時に使用

製品名 価格(税込)
温湿度センサTHA-3151 8,532 カゴに入れる

TR-07K2 壁面アタッチメント

TR-07K2 壁面アタッチメント

【付属】ビス2本/両面テープ1枚

製品名 価格(税込)
温湿度センサTHA-3151 8,532 カゴに入れる

TR-1C30 センサ延長ケーブル

TR-1C30 センサ延長ケーブル

TR-1C30 センサ延長ケーブル【ケーブル長さ】3m【耐熱温度】-25℃~60℃【材質】塩化ビニール被覆電線

製品名 価格(税込)
TR-1C30 センサ延長ケーブル
在庫
1,944 カゴに入れる

照度紫外線センサISA-3151(TR-74Ui専用)

延長ケーブルTR-5C10

延長ケーブルTR-5C10【ケーブル長】1m 【材質】塩化ビニール被覆電線

製品名 価格(税込)
延長ケーブルTR-5C10 1,555 カゴに入れる

シリアル通信ケーブル TR-6C10

シリアル通信ケーブル TR-6C10

シリアル通信ケーブル TR-6C10【ケーブル長】1m 【材質】塩化ビニール被覆電線

製品名 価格(税込)
T&D シリアル通信ケーブル TR-6C10 2,430 カゴに入れる

延長ケーブルTR-5C10

延長ケーブルTR-5C10

延長ケーブルTR-5C10設置場所からデータロガー本体を回収することなく、現場にてデータ収集やデータのチェックが行えます。また、記録間隔等の設定や記録開始をすることもできます。

製品名 価格(税込)
TR-57DCiデータコレクター(収集機) 28,404 カゴに入れる

延長ケーブルTR-5C10

データコレクターTR-57DCi

設置場所からデータロガー本体を回収することなく、現場にてデータ収集や記録されているデータのチェックが行えます。

製品名 価格(税込)
TR-57DCiデータコレクター(収集機) 28,404 カゴに入れる
