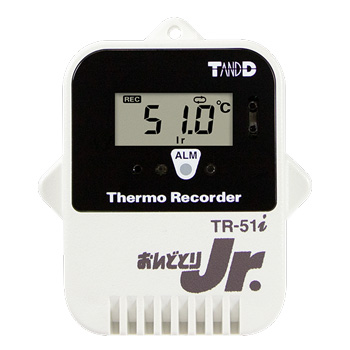

T&DおんどとりTR-51i 小型防水温度データロガー

T&DおんどとりTR-51i/52i 小型防水温度データロガー

温度を測定・記録可能な小型データロガー。
防水性に優れたセンサ内蔵タイプ。
電池駆動のため設置場所を選びません。
温度測定範囲:-40~80℃
IP67防浸形。

  校正書類の発行可(有償)

記録したデータは別売のコミュニケーションポートTR-50U2、又はデータコレクタTR-57DCiを経由してパソコンに転送でき、グラフ表示・データ解析が可能。

オプションはこちら

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード ON-51i
標準在庫
本体保証つき
T&DおんどとりTR-51i小型防水温度データロガー (センサー内蔵) ※センサ内蔵(サーミスタ)。収集機が別途必要です。
特価 税別 11,000円
(税込 12,100円)
商品コード ON-50U2
標準在庫
別途送料がかかります
TR-50U2コミュニケーションポート(収集機) ※USB通信ケーブルとソフトウェア
税別 12,400円
(税込 13,640円)
商品コード ON-57DCi
TR-57DCiデータコレクター(収集機) ※データロガーを回収することなく現場でのデータ収集・閲覧も可能
税別 26,300円
(税込 28,930円)
商品コード VSD-003-S2
標準在庫
オプション品
別途送料がかかります
サトテック ダブルホルダー付 三脚スタンド HJ-SDM2 ※クリップ調整幅:ホルダー大110-185mm/ホルダー小58-90mm
税別 12,800円
(税込 14,080円)

T&DおんどとりTR-51i 小型防水温度データロガーの仕様

おんどとり製品名 おんどとりTR-51i (センサ内蔵) おんどとりTR-52i (センサ外付)
測定要素 温度 温度
チャンネル数 1ch.(内蔵センサ) 1ch.(外付センサ)
測定範囲 -40~80℃ -60~155℃
応答性 熱時定数:約15分 90% 応答:約35分 熱時定数: 空気中 約30秒 / 攪拌水中 約4秒
90% 応答: 空気中 約80秒 / 攪拌水中 約7秒
測定精度 平均±0.5℃

平均±0.3℃: -20~80℃
平均±0.5℃: -40~-20℃/ 80~110℃
平均±1.0℃: -60~-40℃/ 110~155℃

測定・表示分解能 0.1℃
記録間隔

1・2・5・10・15・20・30sec(秒) / 1・2・5・10・15・20・30・60min(分)
合計15通りから選択

最大記録データ数 16,000個
記録開始方法 即時スタート/予約スタート
記録モード

エンドレス:
記録データ数が16,000個を超えると一番古いデータから上書きし、記録を続けます。
ワンタイム:
記録データ数が16,000個に到達すると記録を停止します。

液晶表示

測定温度、記録状態、記録モード、赤外線通信機能の状態、
電池寿命警告、温度単位、フルデータ、センサ未接続、
測定範囲オーバー、上下限値オーバー

通信インターフェイス 光通信/赤外線通信
赤外線通信方式 IrPHY 1.2 省電力方式相当
通信時間

フルデータの吸い上げにかかる時間
光通信:約25秒(TR-50U2)/約150秒(その他の機種)
赤外線通信:約40~120秒(機種による)

電源※1 リチウム電池(LS14250) / 市販のリチウム電池(CR2)
電池寿命※2 約4年(赤外線通信機能を"許可"している場合は約2年)
本体防水性能 IP67(防浸型) IP64(防まつ型/生活防水)
本体寸法 H62×W47×D19mm(突起部、センサ除く)
本体質量 約54g
(電池含む)
約55g
(電池含む/センサ除く)
本体動作環境

温度:-40~80℃
市販のリチウム電池(CR2)を使用する場合は-20℃~60℃

データ収集機
対応機種

コミュニケーションポート:TR-50U2 / TR-50C
データコレクタ: TR-57U / TR-57C / RTR-57U / RTR-57C
動作確認済みの携帯電話※3

※1:付属のリチウム電池LS14250は市販されておりません。交換の際は低温電池セット(TR-00P2)をお求めください。
※2:通信回数、赤外線通信の設定、警報LEDの点滅、使用する環境など、条件によって電池寿命は短くなります。

T&DおんどとりTR-51i 小型防水温度データロガーの特長

置く場所を選ばない小型防水タイプ

コンパクトサイズで置く場所を選ばないデータロガーです。

防水・防塵性能と頑丈なボディで過酷な環境下での測定が可能です。
TR-51iは温度センサ内蔵タイプで、より防水性が高く、応答性が緩やかですので、屋外や輸送荷物に同梱するなどの測定用途に適しています。
TR-52iは外付け温度センサタイプで汎用性が高く、比較的早い応答性が要求される測定用途に適しています。


幅広い測定範囲:-60℃~155℃

TR-51iは-40から80℃、TR-52iは-60から155℃までと幅広い範囲の温度測定、記録ができます。


最大記録データ数は16,000個

1台につき16000個の記録データを保持します。記録間隔は1秒から60分までの間で15通りから選択できます。記録間隔10分で111日分の連続記録ができます。

*記録間隔はコミュニケーションポート/データコレクタに付属するソフトウェア"T&D Recorder for Windows"によって設定を変更できます。


省電力設計で電池長寿命

省電力設計で約4年間の連続動作が可能です。電池交換の時期になるとサインでお知らせします。未使用電池で通信回数が月4回の場合、電池寿命の目安は以下のとおりです。

小型防水温度データロガー TR-51i

記録間隔 1秒 2秒 5秒 10秒以上
電池寿命 約18ヶ月 約2年 約3年 約4年

*電池交換のサインは電池使用時間の積算によります。上記期間より早めに表示されます。
*通信回数、赤外線通信の設定、警報LEDの点滅、周辺温度等の使用環境、条件によって電池寿命は短くなります。


選べるデータ収集機

TR-51i/52iの記録データを吸い上げるにはデータ収集機が別途必要です。

●コミュニケーションポート (TR-50U2)

パソコンに接続したコミュニケーションポートから記録データを吸い上げます。

●データコレクタ (TR-57U/RTR-57U)

パソコンに接続しなくてもその場でデータ吸い上げ・保存ができ、データコレクタ上で簡易的にグラフを表示できます。

* データ収集機の機種によっては、TR-51i/52iに備わっている機能が一部使えない場合がありますので事前にご確認ください。

●収集したその場でデータ確認(データコレクタの場合)

データコレクタを使用する場合、TR-51i/52iを設置した場所から移動させることなく記録データを吸い上げ、その場で簡易グラフや一覧表示にしてデータを確認することができます。警報機能が設定されている子機の記録データでは、警報発生の有無を確認できます。

TR-51i/52i データ収集機別対応機能の比較表
*ソフトウェアT&D Recorder for Windows Ver.2.30以降をご使用ください。
*TR-50C/TR-57C/RTR-57Cは生産終了品です。
- 記録開始 データ
吸い上げ※1
指定データ
吸い上げ
警報監視機能 アジャストメント機能 高速データ通信 アプリケーション自動起動
TR-50U2
TR-57U ○※2 ○※2 × ×
RTR-57U ○※2 ○※2 × ×
TR-50C × × × ×
TR-57C × ×
RTR-57C × ×
携帯電話 × ○※3 × × ×

※1 TR-51i/52i 1台あたりのフルデータ(16,000個)を吸い上げる時間はデータ収集機によって異なります。
※2お使いいただいている本体が下記対象シリアルナンバーの場合、記録開始、指定データ吸い上げがご利用になれません。 ファームウェアのアップデートにより対応可能ですので、お問い合わせください。 シリアルナンバーはデータコレクタ背面のシールに記載されています。
TR-57U: シリアルNo. 000001~001393
RTR-57U: シリアルNo. 8000000~8004500
※3 吸い上げた記録データ上で警報発生の有無は確認できますが、上下限値の設定はできません。


警報監視機能とアジャストメント機能

あらかじめソフトウェアで上限値/下限値と判定時間を設定しておくと、警報LEDの点滅とメッセージで知らせます。警報はデータを吸い上げるまで継続されますので、発生を見逃すことがありません。

小型防水温度データロガー TR-51i/52i



アジャストメント機能

TR-51i/52iには測定値の補正機能があります。


携帯電話を使ってデータを迅速処理

携帯電話の赤外線通信機能を使って、記録データを吸い上げることができます。吸い上げたデータはメモリカードに保存されます。記録データはEメール送信・FTP送信・おんどとりWeb Storageへの送信が可能です。

* 携帯電話で記録データを吸い上げる場合でも、別途コミュニケーションポートかデータコレクタが必要です。



小型防水温度データロガー TR-51i/52i

T&DおんどとりTR-51i 小型防水温度データロガーの用途

  • 冷凍、冷蔵庫の温度管理
  • コンクリート養生の温度管理
  • 断熱塗料の性能試験
  • 空調設備性能評価
  • 食品の船舶輸送
  • 交換機、トランスの温度記

小型防水温度データロガー TR-51i/52i

T&DおんどとりTR-51i 小型防水温度データロガーのオプション

オプション品のみで購入する場合は、送料がかかります。


コミュニケーションセットTR-50U2 コミュニケーションセットTR-50U2

高速速度で全データを吸い上げます。
吸い上げたデータは、パソコンでグラフ表示や保存が可能です。
ソフトとUSB通信ケーブルつき


データコレクターTR-57DCi データコレクターTR-57DCi

データロガーの記録データを収集するデータコレクタです。
設置場所からデータロガー本体を回収することなく、現場にてデータ収集やデータのチェックが行えます。また、記録間隔等の設定や記録開始をすることもできます。


TR-05K3 壁面アタッチメントTR-05K3 壁面アタッチメント

データロガー用壁面アタッチメントです。
【使用環境温度】-40℃~80℃
付属品:両面テープ, 壁面固定用ネジ
材 質:ポリカーボネート


T&D 低温電池セットTR-00P2 T&D 低温電池セットTR-00P2

交換用低温電池セットです。
付属品:リチウム電池 LS14250, メンテナンスセット TR-00P1
※こちらの製品にはリチウム電池が含まれています。
