コロナ放電を可視化！広範囲を短時間で診断 ケーブル端末、変圧器端末、断路器、碍子、開閉器等の絶縁劣化によるコロナ放電
絶縁劣化に伴う放電現象を静止画と動画でとらえる
コロナ放電を可視化！広範囲を短時間で診断
ケーブル端末、変圧器端末、断路器、碍子、開閉器等の絶縁劣化によるコロナ放電を可視化
高圧電力設備の絶縁劣化を活線状態でチェック
4.3インチの半透過型サンプルーフを備えています。
軽くてコンパクト 約1.4Kg
片手で操作可能
最大30ｍの距離のコロナ放電・部分放電を撮影可能
活線状態の機器を非接触でチェック
放電で生じるコロナ放電を検出できます
記録した静止画・動画をＰＣに転送可能
駆動用バッテリー内蔵で、現場診断が可能
部分放電状態を日中昼間でも観察可能で、写真とビデオで撮影し記録保存
安全性・操作性を考慮したハンディタイプのコロナ放電観察ビデオカメラ
コロナ放電・アーク放電・トラッキング現象・局部破壊放電
障害を迅速かつ正確に検索
予期しない障害を検出し、その場所を特定します。絶縁、金具、コンクリートなどの腐食プロセスの原因として知られる既存のコロナ、ラジオinterreferences、オーディオノイズ、紫外線をリアルタイムで検出します。
実践的および技術的
検査員は、関連情報を迅速、簡単かつ明確に入手することを期待している。UVolléは検査員のために作られ、簡単で直感的な操作、ユーザーフレンドリーなインターフェース、迅速な応答、コロナ事象の明確な結果を提供する。電源を入れて、狙いを定めて、撮影して保存します。較正もそれ以上の調整もその寿命を通じて必要とされない。
屋内および屋外
明るさ制御機能を搭載した、太陽光で読み取り可能な広々としたLCDは、屋外での操作をサポートします。また、バックライトキーボードと強力なLEDフラッシュライトは、屋内の暗い場所でも使用できます。手動およびオートフォーカスのダイナミックFOVは、屋内での近くの物体の検査と、屋外でのリモート物体の検査に対応します。長いバッテリのランタイムサポート春探しとAC/DCインレットは、屋内で便利です。過熱を伴わない継続的な操作は、屋内と屋外の両方をサポートし、安定した可用性を確保します。
TCO(Total Productive Maintenance)専用
OfilのCEOであるモーシェ・Goldbaum氏は、次のように述べています。
「Ofilのテスト用カメラの必要性は、常に革新的なソリューションを提供し、製品に実装する新しいテクノロジーを見つけてパフォーマンスを向上させる動機となっています。Ofilの忠実な顧客は、当社の製品の品質と革新的なアプローチを評価してくれると信じています」

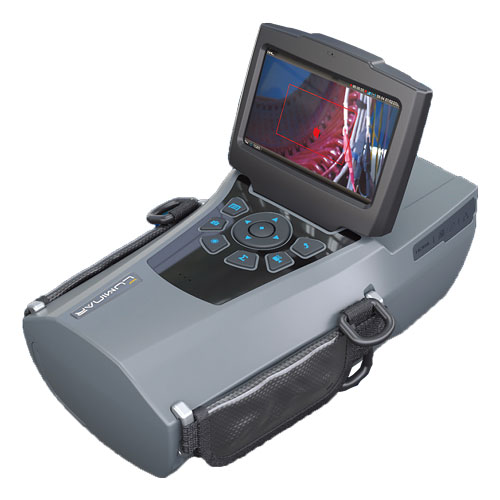

UVollé-VCコンパクトバイスペクトルUV-可視ビデオカメラは、日中のコロナおよびアーク放電をピンポイントで表示および記録します。
4.3インチ半透過反射太陽光保護LCDを搭載しています。
広範囲を短時間で診断
ズーム機能で問題個所を発見（3段階）
ビデオにGPSと日付入れで撮影可能
コメントのテキストの入力し記録が可能
長時間駆動のバッテリィ（充電式電池で4時間駆動）
フラッシュライト搭載で暗い場所に最適
シビラティのインデックス
簡単に使用できる
初期：熱発生なし
コロナ放電
▶局部破壊放電
部分放電
▶トラッキング現象
▶アーク放電
| 製品名 | ユーボレUVollé | スパーブSuprerb OD | スパーブSuprerb XD | ルミナーLuminarHD |
| 最小放電検出 | 1 pC(ピコクーロン) @ 12m |
1pC @ 15 meters IEC 60270:2000規格準拠 ＊高電圧の部分放電試験要件に準拠 |
1pC @ 15 meters IEC 60270:2000規格準拠 ＊高電圧の部分放電試験要件に準拠 |
1pC @ 15 m IEC 60270:2000規格準拠 ＊高電圧の部分放電試験要件に準拠 |
| 最小RIV検出 | 3.6 dBμV @ 1MHz @ 10m |
7.7dBµV @ 1MHz @ 10m | 7.7dBµV @ 1MHz @ 10m | 3.6dBμV (RIV) @1MHz@10m |
| 最小UV感度 | 2.6 x 10⁻18 watt/cm2 | 1.5 x 10⁻18 watt/cm2 | 1.5 x 10⁻18 watt/cm2 | 2.2 x 10⁻18 watt/cm2 |
| 視野FOV | 6.4° x 4.8° | 5° x 3.75° | 5° x 3.75° | H: 10° - 1.6°, V: 5.6° - 0.9° |
| UVフォーカス | UV画像と可視画像を |
UV画像と可視画像を |
UV画像と可視画像を |
UV画像と可視画像を |
| UV ズーム | 3 ステップ | x2倍 と x4倍 | x2倍 と x4倍 | 2 x 光学倍率, 6.25 デジタル倍率, |
UV スペクトル範囲 |
240-280 nmの紫外線 | 240-280 nmの紫外線 | 240-280 nmの紫外線 | 240-280 nmの紫外線 |
| 可視光学特性 | ||||
| 可視最小光感度 | 0.1 Lux | 0.1 Lux | 0.1 Lux | 0.07 Lux |
| 可視ズーム | x10 光学倍率 x12 デジタル倍率 | 18光学倍率 x 12 デジタル倍率 |
18 光学倍率 x 12 デジタル倍 |
12x 光学倍率, 12x デジタル倍連続ズーム |
| 最小焦点範囲 | 0.9m | 1.9ft to infinity, manual & auto (0.5m | 1.6ft w/ close-up lens) |
3m | 9ft - infinity (0.5m | 1.6ft with close up lens) |
3m | 9ft - infinity (0.5m | 1.6ft with close up lens) |
0.6m | 1.96ft Automatic & manual |
| ディスプレイ | ||||
| タイプ | color, sunreadable, TFT LCD | Adjustable, color (Transflective) Sunlight Readable LCD | Adjustable, color (Transflective) Sunlight Readable LCD | color, sunreadable, TFT LCD |
| 明るさ (輝度nits) | 1000 cd/m2, adjustable backlight | 450 cd/m2, adjustable backlight | 800 cd/m2, adjustable backlight | 1000 cd/m2, adjustable backlight |
| 解像度 | WVGA 800 x 480 pixels | 640 x 480 pixels, color | 640 x 480 pixels, color | WVGA 800 x 480 pixels RGB |
| モニターサイズ | 5インチ | 5インチ | 6.5インチ | 5インチ |
| I/Oとコントロール | ||||
| アウトプット | RS232 | RS232 | RS232 | HDMI, Aux, 1GB Ethernet, Bluetooth, Wi-Fi, mini USB, speaker |
| スマート デバイスアプリケーション | No | No | No | Yes |
| GPS | 別売り | - | - | Built-in, internal antenna |
| TRH | 別売り | 別売り | 別売り | Text Editor |
| 環境 | ||||
| 動作環境 | -20°C ～ +55°C, ファンレス | -20°C ～ +55°C | -20°C ～ +55°C | -20°C ～ +55°C, fanless |
| 防塵防水規格 | IP54 | IP54 | IP54 | IP54 |
| メディアとデータストレージ | ||||
| 動画のフォーマット | AVI | AVI | AVI | MOV res/ 720p |
| 画像のフォーマット | BMP | BMP | BMP | JPG |
| オーディオのフォーマット | 外部マイク | 外部マイク | 外部マイク | M4A\1099 |
| データ保存 | SDカード | メモリーフラッシュカード | メモリーフラッシュカード | SDカード, through smart device application, streaming through network application |
| 外的特長 | ||||
| 重量 | 1.39 kg | 3.3 Kg | 3.3 Kg | 2.2 kg |
| 寸法 | 29x13.6x8.5 cm | L23 x W18 x H15 cm | L23 x W18 x H16.5 cm | L29 x W13 x H11.7 cm |
| 消費電力 | 10 Watts | 16 Watts | 16Watts | 15 Watts |
| 電源 | 6.5-10.5 VDC Battery type: Li-Ion 電池駆動: 4時間 hours |
External battery (placed in the vest); Rechargeable battery for over 2.5 hours continuous operation. Universal AC/DC 12V 16 Watts |
External battery (placed in the vest); Rechargeable battery for over 2.5 hours continuous operation. Universal AC/DC 12V 16 Watts |
Rechargeable (int & ext) battery run time >3 hours Universal AC/DC 9.5V adapter |
| 特長その他の機能 | ||||
| フラッシュライト | Yes | No | No | Yes |
| レーザーポインター | No | No | No | No |
| 選択可能なコロナ放電の色 | Yes (solid) | No (only white) | No (only white) | Yes (solid) |
| マイクロホン | Externl only | External only | External only | Internal only |
| 備考 | ||||
| ソフトウェア（CoronaWise）への自動転送 | Yes | Yes | ||
表示サイズ：CかX
動画+静止画：V
単位dBμV：1mV の電圧は60dBμVであり、1Vは120dBμV
ピコクーロン とは、各種分光測定と色の測定 や蛍光または発光による材料の調査，分析 などの分野において活用されるキーワード
●温度/相対湿度計TRH
●GPS/温度/湿度計GTRH
●リモートコントローラー（コントロールアプリつきタブレット）
●近距離撮影用クローズアップFOVレンズ12.8°ｘ9.6°
●ソフトウェア（CoronaWise）
CORONA Wiseソフト
点検の間、記録される大量のビデオ・クリップと写真を有機的に構成して、管理して、レポート
コロナ・カメラを用いてメンテナンス・チームと検査官によってコレットにはめられるコロナ関連の情報を処理するソフトウェアが、コロナ的です。ユーティリティを助けることのコロナ的な狙いは、点検の間、記録される大量のビデオ・クリップと写真を有機的に構成して、管理して、レポートと分析のために彼らを利用します。 組織は、傾向を明らかにして、彼らの資産の将来の国を予測する手段として彼ら自身のメンテナンス履歴をつくろうとします。組織化された情報は、コロナ的なものによって成し遂げられることができます。 ソフトウェアは、観察コメントと周囲の状況を記録されたビデオ・クリップに加えることを可能にします。各々の不完全な構成要素は、その特性と特質で文書化されます。構成要素はコロナ・イベントに、そして、記録されたメディアにリンクされて、レポートに含まれます。経営陣はmaintenacne作業を追いかけることができて、チームに割り当てられた修理アクションを監査することができます。 レポートは簡単に発生して、コロナ・ケース、コメントと行動アイテムと推薦のリストを含みます。
点検結果を文書化すること
点検の間、集められるデータが、調べられた資産の現状を反映するレポートで使われます。きちんと保存されるならば、このデータ意志があって取り戻して、そして、資産管理のために分析と傾くことでの、使いました。周囲の状況、地理的な位置、テストされた要素のアイデンティティ、視覚の観察その他のようなcoronaWiseがそれによって誤りの、そして、失敗年代順配列の包括的な宝庫をつくっているこの種の補完的な情報を加えるために適応するというさらなる情報を、ビデオ・クリップと写真は含まなければなりません。
情報を共有すること
CoronaWiseが、1人のユーザーだけがデータベースにアクセスする独立型ソフトウェアとして使われることができます。あるいは、CoronaWiseは管理者、パワーユーザーとユーザー役割でクライアント・サーバー構成を用いてチームによって分けられることができます。
レポート世代
CoronaWiseは、あらかじめ定義された一般的なレポートを含みます。ユーザーはレポートをカスタマイズすることができて、新しく設計されたテンプレートで合併される既存の実体からデータ・エレメントを得る問合わせをつくることができます。レポートは、記録の中に存在するフィールドの組合せを含むことができます。
点検結果を成し遂げてください 視察団（仕事&活動）を運営してください 調べられた構成要素を管理してください 誤りを管理してください 組織全体で情報を共有してください 傾向を明らかにしてください データ保全性と一貫性を確実にしてください
