振動計スマートバイブロ VM-7024H【IMV】

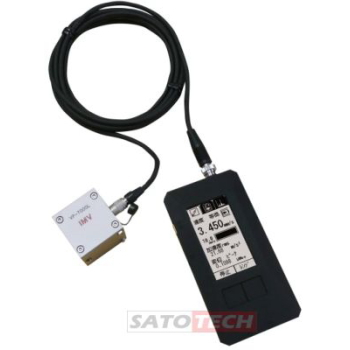

振動計スマートバイブロ VM-7024H

ピエゾ抵抗式加速度型

本器は超低域の微小振動計測を目的とした、高感度・高精度なハンディー型振動計です。
建築構造物の地盤や床振動、レーザや半導体製造装置関連の精密機械や環境、水力発電を
始とする低速機械での振動計測など幅広く、挙動解析や評価・保守点検にご使用いただけ
ます。

*弊社は正規ルートですのでアフターサービスも可能です。

送料/代引手数料無料 本体のみ FAX注文 お問合せ 見積依頼
製品名 価格
商品コード K-IMV-VM7024H
スマートバイブロ(ピエゾ抵抗式) VM-7024H【IMV】
税別 273,000円
(税込 294,840円)



振動計スマートバイブロ VM-7024Hの特長

■振動数範囲
0.3~100Hz、フルスケール0.1m/s2(0.01G、10Gal 相当)の高感度
■同時計測
ピックアップからの速度信号をCPU で高速処理し、加速度・速度・変位の同時表示が可
能です。
■液晶表示
タッチパネルを採用し、計測条件などの様々な設定が可能です。
■加速度型ピックアップ
ピックアップの形状が正方形のため、どの方向にも取り付けが可能。
耐加速度300m/s2(30G)と堅牢
■FFT 分析機能
振動の周波数成分を確認したい場合、最低限の条件設定を行うだけで、リアルタイムに
FFT 分析が可能です。
■波形保存
データ保存モードでは、波形データの保存が可能です。
付属のSD カードに保存された波形データは、簡単にパソコンに取り込むことができます。
■日本語・英語対応
設定を変更するだけで、日本語と英語の表示を切替えることができます。

振動計スマートバイブロ VM-7024Hの仕様

振動計スマートバイブロ VM-7024H

型式 SmartVibro
VM-7024H
センサー原理 ピエゾ抵抗式
タイプ ハイエンド
振動数範囲 0.3Hz~100Hz(加速度)
3Hz~100Hz(速度・変位)
測定範囲 加速度:6 レンジ、オートレンジ
速 度:6 レンジ、オートレンジ
変 位:6 レンジ、オートレンジ
最大レンジ 加速度:20m/s2 (RMS、EQP、PEAK)
速度:100mm/s (RMS、EQP、PEAK)
変位:10mm (p-p)
サンプリング
周波数
4,096Hz
指示 PEAK:加速度・速度・変位
EQP:加速度・速度・変位
RMS:加速度・速度
精度 ±5%(0.3Hz~100Hz)
±5%(16Hz のFS値に対して)
±2%(16Hz 基準)
±1.5%(16Hz のFS値に対して)
出力 AC OUT:0~±1V(負荷10kΩ以上)
DC OUT:0~+1V(負荷10kΩ以上)
言語 日本語・英語・中国語対応(切替式)
電源 単3電池×2本(連続20 時間以上)
本体寸法・重量 74(W)×32.5(D)×148(H)mm
約230g(電池含む)
ピックアップ
寸法・重量
ピエゾ抵抗式加速度ピックアップ
45(W)×45(D)×45(H)mm
200g(ピックアップ)
FFT 分析 △f:1HZ、0.5HZ、0.25HZ
メモリ SDカード対応
波形採取可能
保存時間:5秒、10秒、25秒、50秒
サンプリング周波数:2,048Hz
定価 287,000円

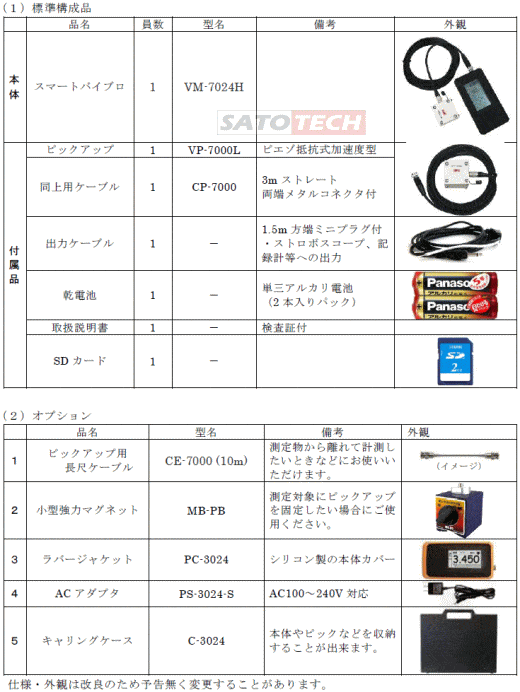

オプション

●マグネット
 MB-PB

●長尺ケーブル

CE-7000 (10m)

●ラバージャケット PC-3024 ●AC アダプター PS-3024-3 ●キャリングケース C-3024
