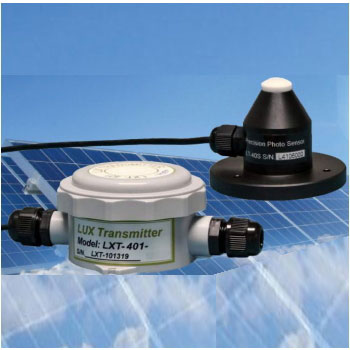

照度変換器トランスミッターLXT-401Aの特長

信頼性の高い安定した照度の計測が可能な照度変換器LXT-401A

■高精度±3％

■早い応答速度

■防水防塵IP65規格

屋外で使用可能、防雨構造、簡易防水

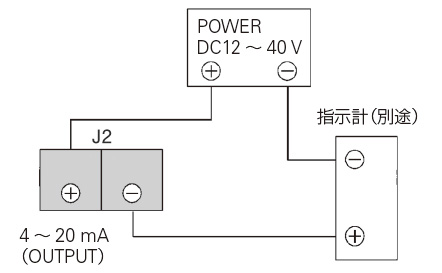

■出力　4-20ｍA

測定した値は、4mAから20mAの電流になって伝送されます。
出力電流はセンサーの照度の数値に比例して変化します。

受注生産可能：4-20ｍAを電圧に変更可能(0-1V, 0-2V, 0-5V, 0-10V)
ケーブルの長さの変更も可能です。

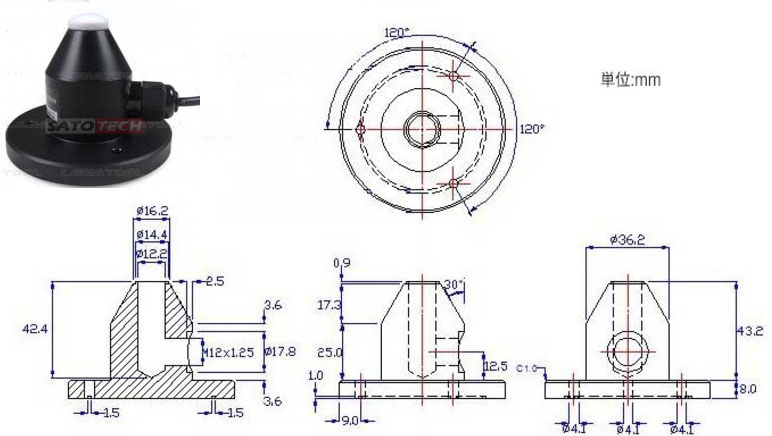

照度変換器トランスミッターLXT-401Aのセンサー部

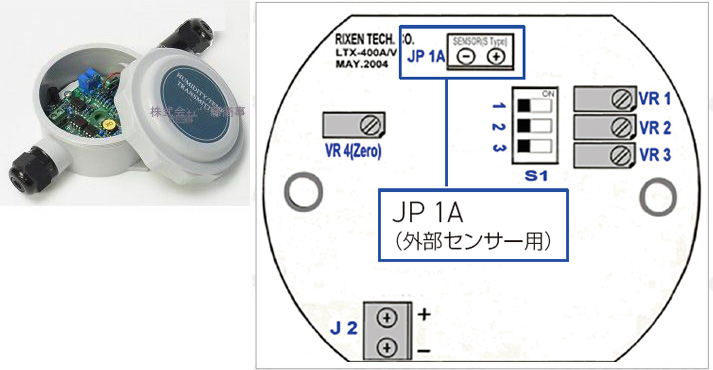

照度変換器トランスミッターLXT-401Aの変換器

デジタル表示器の特長

初期設定では、0-20000lx　（０－20万lxに変更可能）

・48×96ｍｍ 標準DINサイズ
・文字高18ｍｍの見やすい５桁LEDディスプレイ
・4－20mAからA/D変換によるデジタル表示
・設定機能で測定範囲の変更可能
・アナログ出力１点（1～5V、4～20ｍAなど）
・アラーム出力あり
・リレー出力2段設定（AC125V/0.3A（負荷）、DC30V/１A（負荷））
・入力電源：AC100V～240V
・出力電源：DC12VまたはDC24V
・電源ケーブル付属
・簡明な設定機能

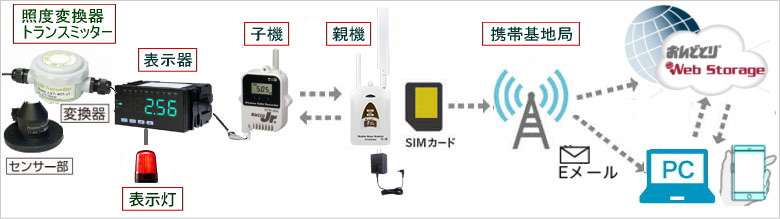

無線式照度モニタリングシステム LXT-401A-IOT

・LXT-401Aの電源（直流電源DC12-40V）、ケーブル（表示器接続用２芯ケーブル）は、お客様でご用意ください
（表示器からの電源供給では不十分なため）

・SIMカードはお客様でご用意してください。　☞ SIMカードの選定について

照度変換器トランスミッターLXT-401Aの用途

IoT遠隔監視制御システムMJ-IoT（別売） でスマホとインターネットを利用すると、驚くほどコストパフォーマンスの高い現場監視システムが実現

防塵防水規格IP65規格を持つ照度変換器。

屋外用、気象用照度変換器

■農業、林業、水産業分野などの照度管理に照度変換器LXT-401Aを

■学校、図書館、美術館、工場、オフィス、事務所、スーパーやデパート、病院、住居などの照明の管理に照度変換器LXT-401Aを

■研究室ラボなどでの光学実験に照度変換器LXT-401Aを

■電球、螢光灯などの光源管理に照度変換器LXT-401Aを

• 食物、植物野菜の栽培、管理に
• 学校、教育、保育機関における照度管理に
• 自宅室内、屋外における照度管理に
• 住宅、建築物の設計、デザイン、照度管理に
• プール、海、山、公園における照度対策、管理に
• 写真撮影時の照度調整、管理に
• 食品、飲料の製造、貯蔵、販売管理に
• 美術館、博物館における展示品劣化防止対策、照度管理に

照度変換器トランスミッターLXT-401Aの仕様

測定範囲	0-2,000lx　0-20,000lx　0-200,000lx
精度	±3％ FS（設定レンジにて）
応答速度	300ms
出力信号	４～２０ｍA　２端子
供給電圧	12～40V　DC　　＊別途電源（約10W以上）が必要です。
筺体部	ABSプラスチック防水エンクロージャー（IP65）
使用環境温度	-20～＋55℃
サイズ, 重量	【変換器】 約φ90mm ( 最大長さ155mm) x 高さ 54mm 約140g 【センサー部】 約φ36/φ72mm x 高さ56mm ( 受光部φ16mm) 約130g 【センサーケーブル長】 約2m
販売元	株式会社佐藤商事　日本正規代理店 修理や不具合点検など、弊社にお気軽にご相談ください。

※ケーブルは、別途手配願います。

デジタル表示器の仕様

表示部	メイン：赤色／緑色　７セグメントLED（18ｍｍ）
表示範囲 極性表示	－19,999～99,999 ※リーディングゼロサプレス 極性が負の時：マイナス（－）を表示
入力信号	直流電流(アナログ 4~20mA)
出力信号	・アナログ出力×1点　 直流電圧/直流電流 ・リレー出力　判定　2段設定　 接点出力･･･AC125V 0.3A/DC30V 1A
電源	AC100~240V
許容差	±0.1%fs+1digit
使用温湿度	0～50℃　 35～85%RH
表示桁数	5桁
パネル寸法(HW)	48×96mm
外形寸法(HWD)	48×96×99.7mm
質量(重量)	約250g
適合規格	EN61326-1　 EN61010-1
センサー電源	DC24V　±10％　50ｍA　供給対応

※200,000lxレンジは、200klxでの表示になります。

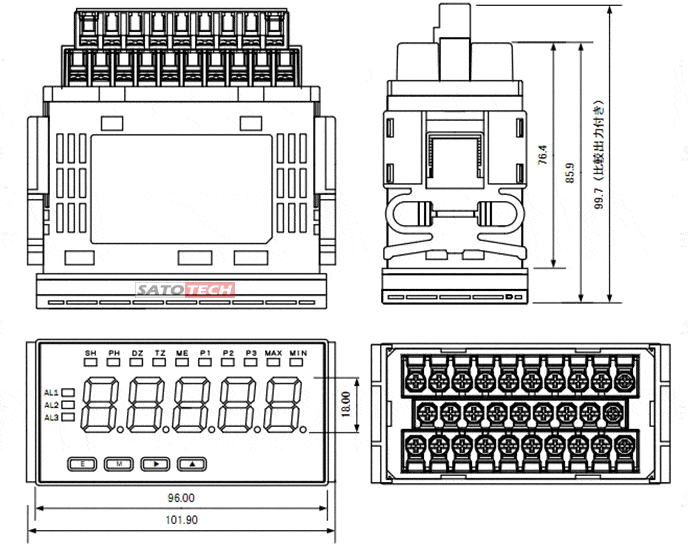

デジタル表示器の図
