電磁誘導式による配筋状態の確認と「かぶり厚測定」「鉄筋位置」「方位」「かぶり厚」「鉄筋径」
JASS 5 2009かぶり厚さ検査に対応 本体2年保証/日本製
国土交通省 かぶり測定要領に対応
NDIS3430 コンクリート構造物中の鉄筋探査に対応
弊社ではメーカーと協力して全国へ対応
● 橋梁上部の鉄筋探査や建築物のかぶり厚の検査、
● コア抜きやアンカーを打つ位置の確認、
● 耐震診断や施工管理など様々な場面で活躍が期待できる電磁誘導法の鉄筋探査機です。

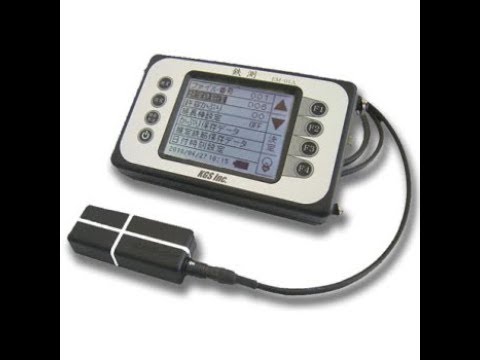

鉄測は「業界最小の小型標準プローブ」により壁際や狭い場所でも測定できます。
鉄筋位置 方位 かぶり厚 鉄筋径 の測定
■
狭ピッチでも正確に測定可能な電磁誘導式 鉄筋探査機
電磁誘導法の鉄筋探査機は鉄筋のピッチが狭くなるほどかぶり厚の測定精度が低下する弱点があります。
『鉄測』は、右図のように非常にピッチが狭い配筋状態、または重ね継手部のかぶり厚でも、
深さ80mmまでの鉄筋かぶり厚を高精度に測定
■鉄筋位置、方向、かぶり厚測定、鉄筋径の推定、かぶり厚不足の検出
■初めての方でも簡単な操作方法
■分かりやすい日本語表記、見やすい大型5インチ液晶
■安心の防滴仕様（水中での使用は不可）
■鉄筋径や深度の設定が不要の電磁誘導式 鉄筋探査機
電磁誘導法の鉄筋探査機で高精度にかぶり厚を測定しようとした場合は、 測定する鉄筋の径が事前に確認でき、装置で設定しなければならないことはよく知られています。
『鉄測』は、鉄筋径や測定する深度（浅・深）の設定をしなくても
奥側の鉄筋ピッチを標準のプローブで深さ80mmまでのかぶり厚を高精度に測定
■鉄筋径の設定を測定後でも変更可能に！
測定前におこなう鉄筋径の設定を測定後に変更することが可能になりました。
鉄筋径を間違えて設定してデータを保存してしまっていた際も、後から修正することができます。
■日本語操作が可能
■測定データ出力
ＰＣソフト「鉄測データリンカ」
データをCSVに出力でき、Excelのシートへ簡単に貼り付けることができます。
| 測定方式 | 電磁誘導方式 |
|---|---|
| 探査対象 | JIS 規格鉄筋 |
| 測定機能 | |
| 測定可能かぶり厚 |
6ｍｍ（モード浅）～180ｍｍ（モード深） 鉄筋D6～鉄筋D51 |
| データ保存機能 | 最大 13,000 点 |
| データ統計表示機能 | ファイル番号毎の最大、最小、平均かぶり厚 |
| データ送信機能 | 保存データをUSB ポートからパソコンに転送 |
| データ削除機能 | 保存データを削除 |
| ブザー | アラーム機能 |
| 動作温度（湿度）範囲 | -10℃～50℃ 90％以下 結露しないこと （※3） |
| 保管温度（湿度）範囲 | -20℃～60℃ 90％以下 （※3） |
| 本体防水規格 | JIS C 0920 IPX4 （防雨形） |
| 電源 | 単3形アルカリ乾電池 6本、連続使用9時間 |
| 本体寸法・重量 | 約222×132×65mm （※1） 約730g （※2） |
| プローブ寸法・重量 | 約110×45×25mm （※1） 約130g |
| 信号ケーブル長さ | 1.5m |
| USBケーブル | 1.5m USB-A ⇔ USB-B |
| キャリングケース寸法 | 約400×300×170mm （※1） |
| 付属 |
本体、プローブ、信号ケーブル、USBケーブル、ネックストラップ、
|
※1 突起物を除いた寸法です。
※2 電池を含んでいません。
※3 使用する電池の仕様に注意してください
| 機 能 | 仕 様 | ||
| 鉄筋位置測定 | ±3mm | ||
|---|---|---|---|
| 鉄筋かぶり厚 | |||
| 表示分解能 | ±1mm | ||
| 測定範囲 | 鉄筋種別 | モード浅 | モード深 |
| D6 | 6～70mm | 6～110mm | |
| D10～D19 | 6～80mm | 6～126mm | |
| D22～D29 | 6～86mm | 6～160mm | |
| D32～D38 | 6～90mm | 6～170mm | |
| D41 | 6～90mm | 6～180mm | |
| D51 | 6～90mm | 6～180mm | |
| 測定精度 （D6） |
誤差 | モード浅 | モード深 |
| ±1mm | 6～59mm | 6～79mm | |
| ±2mm | 60～70mm | 80～110mm | |
| 測定精度 (D10～D51) |
±1mm | 6～69mm | 6～99mm |
| ±2mm | 70～90mm | 100～119mm | |
| ±3mm | - | 120～180mm | |
| 鉄筋径 | |||
| 表示分解能 | 1鉄筋規格 | ||
| 推定範囲 | D6 | 10～80mm | |
| D10 | 10～80mm | ||
| D13 | 15～80mm | ||
| D16、D19 | 20～85mm | ||
| D22～D51 | 25～85mm | ||
| 推定精度 | ±1鉄筋規格 | ||
| 品 名 | 形 名 | 数量 | 備 考 | |
| 鉄測 本体 | EM-01A | 1 | ||
|---|---|---|---|---|
| 付属品 | ||||
| 本体ソフトケース | EM-01-SK | 1 | ||
| キャリングケース | EM-01-HK | 1 | ||
| プローブ | EM-01-P | 1 | 本体－プローブ接続用 | |
| 信号ケーブル | EM-01-C | 1 | ||
| USBケーブル | EM-01-U | 1 | ||
| ネックストラップ | EM-01-N | 1 | 本体－パソコン接続用 | |
| プローブ保護シート | EM-01-S | 2 | 本体用 | |
| 乾電池 | 単３形 | 6 | ||
| CD | 1 | 鉄測データリンカー 鉄測 取扱説明書 鉄測データリンカ 取扱説明書 |
||
| 取扱説明書 | 1 | |||
| 保証書 | 1 | |||
| 校正証明書 | 1 | |||
| 検査成績書 | 1 | |||
| オプション | ||||
| プリンタセット | EM-01-DPUS | 1set | プリンタ ソフトケース バッテリーパック1個 ACアダプタセット 記録紙 |
|
| プリンタ | EM-01-DPU | 1 | ||
| ソフトケース | EM-01-CVR | 1 | ||
| バッテリーパック | EM-01-BP | 1 | ||
| ACアダプタセット | EM-01-AC | 1set | ACアダプタ ACケーブル |
|
| 記録紙 | EM-01-TP | 10 | ||
