USB振動データロガーDT-178A

USB振動データロガーDT-178A

運送中に生じる振動や衝撃を常時監視するUSB記録計

測定項目:加速度 16G 分解能:0.004G

周波数:0Hz-60Hz

データ記録数:168,000件(通常モード時)

USBメモリに記録ができ、Excel形式

での保存可能

3軸センサ(X,Y,Z)搭載 (MEMS加速度センセ)

わずか約35gの軽量ロガー

リアルタイムでFFT解析が可能(PCに)

●輸送中の商品やコンテナ、車両などに加わる衝撃を記録。
ロジスティクス管理に必須

●回転機器の動きや振動解析

●人体につけて、各部の動き解析、歩行分析など

●モータースポーツなどでの加速度の記録

●落下試験や衝撃のデータ収集

送料/代引手数料 無料 本体のみ
製品名 価格
商品コード SVB-005-01
標準在庫
USB振動データロガーDT-178A
税別 26,602円
(税込 28,730円)
商品コード VZO-006-02
標準在庫
オプション品
リチウム電池 ER3-E
税別 1,500円
(税込 1,620円)
USB振動/衝撃データーロガーDT-178A

USB振動データロガーDT-178A

0-±16Gまでの範囲で長時間の記録が可能ですUSB振動/衝撃データーロガーDT-178A

USB振動データロガーDT-178A受取先でデーターをPCに落とすことができます。



ソフトはこちら

USB振動データロガーDT-178AUSB振動データロガーDT-178A

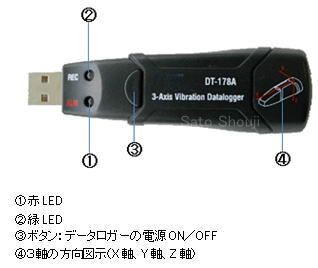

USB振動データロガーDT-178Aの特長

MEMS加速度センサはすでに携帯電話などに使用されています。

■3軸加速度(X軸、Y軸、Z軸)衝撃/振動の記録ができます。

■最少サンプリング周期50msecで記録が可能です。

■データ記録数:168,042(通常モード時のピーク加速度)

■計測範囲:±16G/加速度分解能:0.004G/精度:±0.5G

単位の「G」は加速度を意味します。(1G≒9.8m/s2)



■電池寿命約400時間

■加速度計が、内蔵されています。

■リアルタイム測定可能

■解析ソフトCDが付属しています

■USB接続で素早いデータのパソコンへの取り込みが可能です。

振動データはExcel形式での保存が可能

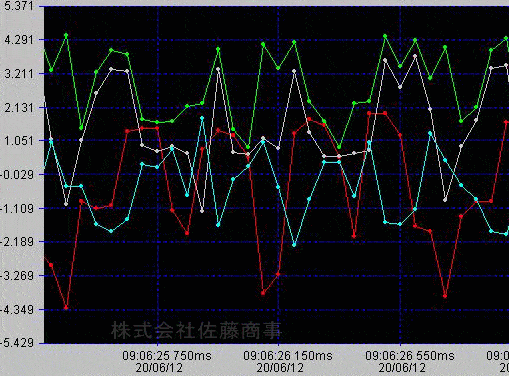

リアルタイムFFT(高速フーリエ変換)による周波数解析が可能です。

リアルタイム測定時にFFT解析が可能です。

注意:測定記録後のデータのFFT解析はできません。

■ボタンを押しての測定開始、停止が可能です

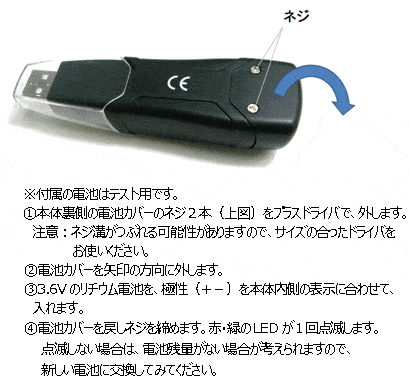

■交換可能なリチウム電池付属

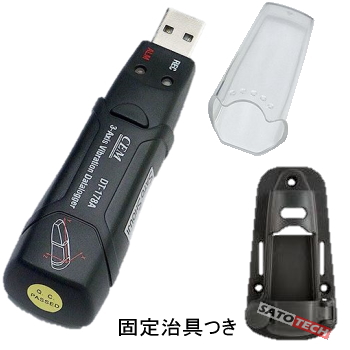

■強力マグネットつき固定治具つき

USB振動データロガーDT-178A

3軸振動データロガー記録計DT-178A3軸振動データロガー記録計DT-178A

USB振動データロガーDT-178Aの用途

輸送中の商品やコンテナ、車両などに加わる衝撃を記録。
ロジスティクス管理に必須



  • 輸送環境調査(振動・衝撃計測)輸送手段ルートの検討・評価に
  • 振動・落下・衝撃試験条件の作成のための調査
  • 梱包、包装用緩衝材の評価や合理化のための研究・開発
  • 荷主に対する輸送物の品質保証の確認データ
  • 精密機器の輸送時の品質管理記録に人



USB振動データロガーDT-178Aの使用方法

USB振動データロガーDT-178A

<使用前の準備>

ステップ1:ご使用になる前に付属のソフトをインストールしてください。

ステップ2:インストールを終わると、VibrationDataLoggerのアイコンができます。ステップ3:振動ロガーDT-178AをパソコンのUSB端子に接続ください。

その後、アイコンをダブルクリックすると、ソフトが起動します。

USB振動データロガーDT-178A

LoggerSetをクリックし、本体の設定を行ってください。

Sampling Setupで計測時間の間隔の設定を行います。

左の欄から数値、 右の欄からms(ミリ秒)、Minute(分)、Hour(時間)を選択します。
50ミリ秒~999ミリ秒、1分~59分、1時間~12時間で設定が可能です。

下の画像の上をクリックしてください。

注意:Manual(手動)と設定した場合:DT-178Aの本体のボタンを2秒間長押ししてください。

   Automatic(自動)と設定した場合は、すぐ計測が始まります。

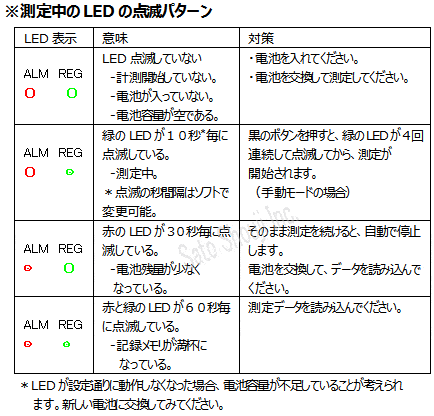

計測が始まったかどうかは、LEDの点滅で確認できます。


<データの取り込み方法>

ステップ1:振動ロガーDT-178A本体をパソコンのUSB端子に接続します。

ステップ2:インストールしたパソコンのアイコンをダブルクリックすると、ソフトが起動します。

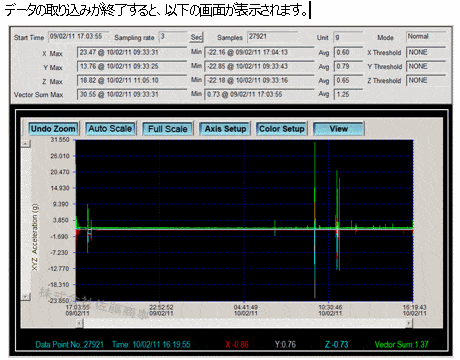

DOWNLOADをクリックするとパソコンにデータが取り込まれます。

3軸振動データロガー記録計DT-178A

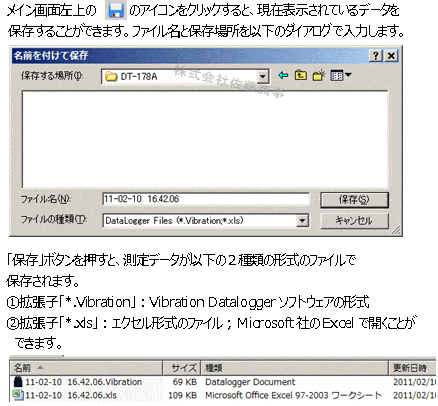

<データーの保存>

3軸振動データロガー記録計DT-178A

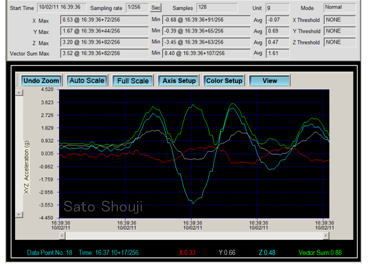

3軸振動データロガー記録計DT-178AのFFT(高速フーリエ変換)の測定

 (リアルタイム測定時)

ロガー本体を設置した状態で、USBケーブルなどを使用してPCと接続すると、  リアルタイムでの測定をすることが可能です。


FFT(高速フーリエ)解析用のリアルタイム
スペクトラルデータの読み込みができます。

衝撃/振動計DT-178A


注意:住宅などの低振動には不向き・公害振動計とは異なります。公害振動計はこちら

USB振動データロガーDT-178Aの特長

振動計/衝撃計データロガーDT-178A



振動計/衝撃計データロガーDT-178A

USB振動データロガーDT-178Aの用途

振動計/衝撃計データロガーDT-178A

物品の輸送中の振動記録にUSB振動計(衝撃)データロガーDT-178Aを

落下衝撃、転倒、振動、傾斜などが原因でおこる事故を確認

運行が安全になされたかの確認

建築現場での振動記録にUSB振動計(衝撃)データロガーDT-178Aを

自然災害時の設備への衝撃の記録にUSB振動計(衝撃)データロガーDT-178Aを

機械の振動記録にUSB振動計(衝撃)データロガーDT-178Aを

その他様々な 場面での衝撃・振動の測定と記録を行うことができます。

USB振動データロガーDT-178Aの仕様

加速度センサー

MEMS半導体加速度センサー

加速度範囲*1

0-±16G

加速度分解能

0.004G

精度

±0.5G

周波数範囲

0Hz ~ 60Hz

データ出力

USBインターフェイス(本体)

データ数 8MB総メモリ 各軸毎の記録データ数は以下のとおり
1)通常モード時:168,042(ピーク加速度)
2)動作検出モード時:112,028(ピーク加速度)
内部サンプルレート 3.9ms/256Hz
測定間隔(時間)
*設定した時間の最後に、その間でのピーク値のみが記録されます。

(データロガーとして使用の場合)
50ミリ秒~999ミリ秒、1秒~59秒、1分~59分、
1時間~12時間

(リアルタイム測定時) 500ミリ秒、1秒、2秒、5秒、10秒、60秒
(リアルタイムFFT測定時) 1/256秒
使用可能高度 高度2000m以下
使用周囲温度 0℃~+40℃
使用周囲湿度 10%RH~90%RH
保管温度 -10℃~+60℃
保管湿度 10%RH~75%RH
電源 3.6V 1/2AAタイプ・リチウム電池1本
電池寿命 約400時間
重量 約36g(電池、取り付け具含まず)
寸法 本体 : 95mm  × 28mm  × 21mm
取付台 : 106mm  × 56mm  × 33.5mm
ソフト対応OS Windows7(32ビット) *2

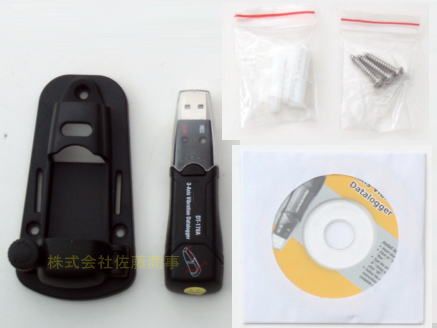

付属品 本体、株式会社佐藤商事オリジナル日本語取扱説明書、
ソフトウェアCD、固定治具(取付台)*3、
1/2AAタイプ・リチウム電池1本(テスト用)
販売元 株式会社佐藤商事 日本正規代理店

*1:単位の「G」は加速度Gを意味します。(1G≒9.8m/s2)

   注意:100msec以下の微妙な振動を測定する場合は、お勧めできません。

*2:Microsoft社のサポートが終了したOSについては動作保障の対象外となります。

*3:個体の識別番号は、ございません。


振動/衝撃計DT-178A用ソフトのダウンロードはこちら

http://satosokuteiki.com/download#a_dt-178a


USB振動データロガーDT-178A

振動記録計データロガーUSBメモリー式

振動記録計計DT-178AUSB振動データロガーDT-178A




ソフトの最新バージョン
