IMVスマートバイブロ VM-4424S/VM-4424H

IMVスマートバイブロ VM-4424S/VM-4424H

「正確」「簡単」に応える賢い振動計

低価格で高機能。サイズも従来機に比べコンパクトに。

加速度・速度・変位をタッチパネル式液晶に同時表示。

圧電式加速度型

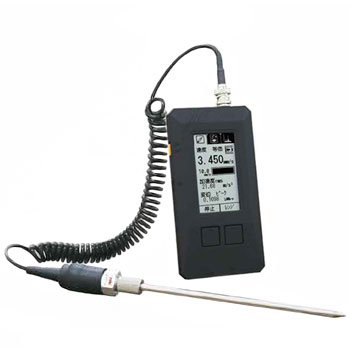

スマートバイブロVM-4424Sスタンダード
スマートバイブロVM-4424Hハイエンド

*弊社は正規ルートです。安心のアフターサービス

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 校正付見積依頼
製品名 価格
商品コード K-IMV-VM4424S
IMVスマートバイブロVM-4424S ※スタンダード
税別 93,100円
(税込 100,548円)
商品コード K-IMV-VM4424H
IMVスマートバイブロVM-4424H ※ハイエンド
税別 175,800円
(税込 189,864円)
商品コード K-IMV-PC3024
IMVラバージャケットPC-3024 ※保護カバー
税別 4,800円
(税込 5,184円)

IMVスマートバイブロ VM-4424S/VM-4424Hの特長

低価格

高機能でありながら、低価格を実現。

同時測定機能(加速度、速度、変位一括測定)

手軽な測定をサポート。 作業時間の短縮と測定漏れを防ぎます。

オートレンジ(6レンジ )

オートレンジのため、測定時のレンジの設定は不要

3言語(日本語、英語、中国語)対応

本体内の設定変更のみで日本語、英語、中国語の3言語対応。

軽量230g(電池含む)

従来機に比べて軽量、コンパクトになりました。

FFT 分析機能:VM-4424Hのみ

振動発生原因の究明に。振動の周波数分析を確認したい場合、最低限の条件設定を行うだけでリアルタイムにFFT 分析が可能です。

IMVスマートバイブロシリーズ機能一覧表

センサー原理 圧電式加速度型 動電式速度型 ピエゾ抵抗式加速度型
型 式

IMVスマートバイブロ VM-4424S

IMVスマートバイブロ VM-4424H

IMVスマートバイブロVM-3024H

IMVスマートバイブロVM-7024H

スタンダード ハイエンド ハイエンド ハイエンド
使い勝手 同時測定
波形データ保存 -
FFT分析 -
対象 モータ・ブロア・ポンプ -
タービン - - -
発電機 - - -

撹拌機・遠心分離機

- - -
クレーン橋梁 - - -
床・地面 - - -

IMVスマートバイブロシリーズ仕様

型式

IMVスマートバイブロVM-4424S

IMVスマートバイブロVM-4424H

IMVスマートバイブロVM-3024H

IMVスマートバイブロVM-7024H

センサー原理 圧電式加速度型 動電式速度型 ピエゾ抵抗式加速度型
タイプ スタンダード ハイエンド ハイエンド ハイエンド
振動数範囲

5Hz~10kHz(加速度)
10Hz~1kHz(速度) ※
10Hz~150Hz(変位) ※
1kHz~10kHz(ベアリング)
3Hz~1kHz(H 関数)

※速度・変位の上限振動数は、加速度
450m/s2で制限を受けます。
記載の周波数でフルスケールまで可能
なのは、30mm/s、1mmp-pレンジです。

10Hz~1kHz(加速度・速度・変位)

0.3Hz~100Hz(加速度)
3Hz~100Hz(速度・変位) ※

※速度・変位の上限振動数は、 加速度450m/s2で制限を受け ます。
記載の周波数でフルスケール まで可能なのは、30mm/s、 1mmp-pレンジです。

測定範囲

加速度、速度、変位:6 レンジ、オートレンジ
ベアリング:6 レンジ、オートレンジ
H 関数:6 レンジ、オートレンジ

加速度:6 レンジ、オートレンジ
速度:6 レンジ、オートレンジ
変位:6 レンジ、オートレンジ

加速度:6 レンジ、オートレンジ
速度:6 レンジ、オートレンジ
変位:6 レンジ、オートレンジ

最大レンジ

加速度、H関数:300m/s2
(RMS、EQP、PEAK)
速度:1000mm/s(RMS、EQP、PEAK)
変位:10mmp-p(EQP、PEAK)

加速度:100m/s2(RMS、EQP、PEAK)
速度:200mm/s(RMS、EQP、PEAK)
変位:1000μmp-p(EQP、PEAK)

加速度:20m/s2
(RMS、EQP、PEAK)
速度:100mm/s
(RMS、EQP、PEAK)
変位:10mm(p-p)

サンプリング
周波数

51.2kHz 20.48kHz 4.096kHz
指示 PEAK:加速度・速度・変位
EQP:加速度・速度・変位
RMS:加速度・速度
振動数特性 ±5%(10Hz ~ 5kHz)
+30% / -50%(5Hz~10Hz、
5kHz~10kHz)
±5%(20Hz ~ 500Hz)
+5% / -15%(10Hz~20Hz、
500Hz~1kHz)
±5%(0.3Hz ~ 100Hz)
精度 感度誤差 ±5%(1kHz 基準、FS値に対して) ±5%(80Hz基準、FS値に対して) ±5%(16Hz基準、FS値に対して)
レンジ切替誤差 ±2%(1kHz基準) ±2%(80Hz基準) ±2%(16Hz基準)
指示値直線性 ±1%(1kHz 基準、FS値に対して) ±0.5%(80Hz基準、FS値に対して) ±1.5%
(16Hz基準、FS値に対して)
出力

AC OUT:0~±1V(負荷10kΩ以上)
DC OUT:0~+1V(負荷10kΩ以上)

言語 日本語・英語・中国語対応
電源 単3電池×2本(連続20時間以上)
本体寸法・重量 74(W)×32.5(D)×148(H)mm  約230g(電池含む)
ピックアップ
寸法・重量

圧電式加速度ピックアップ
φ19×42(L)mm 40g(ピックアップ)
φ6×185(L)mm 70g(プローブ ネジ部
含む)

動電式速度ピックアップ
φ25.8×50(L)mm 140g(ピックアップ)
φ8×50(L)mm 20g(プローブ)

ピエゾ抵抗式加速度ピックアップ
45(W)×45(D)×45(H)mm
200g(ピックアップ)

FFT 分析 △f:25HZ、12.5HZ、6.25HZ △f:10HZ、5HZ、2.5HZ △f:1HZ、0.5HZ、0.25HZ
メモリ

MMCまたは互換カード対応
波形採取可能
保存時間:0.1秒、0.2秒、0.5秒、1秒
サンプリング周波数:
51.2kHz

MMCまたは互換カード対応
波形採取可能
保存時間:1秒、2秒、5秒、10秒
サンプリング周波数:10.24kHz

MMCまたは互換カード対応
波形採取可能
保存時間:5秒、10秒、
25秒、50秒
サンプリング周波数:2.048kHz

定価 98,000円 185,000円 185,000円 287,000円
オプション

●小型強力マグネット

【平面取付け用】
MH-201R
(ø20x11mm)

●小型強力マグネット

【曲面取付け用】
MH-203R
(ø24x20mm)

●小型強力マグネット

【平面取付け用】
MH-202R
(ø24x10.5mm)

●小型強力マグネット

【曲面取付け用】
MH-203R
(ø24x20mm)

●マグネット
MB-PB

●長尺ケーブル

LC4 (4m)

●延長ケーブル

CE-3024-3 (3m)
CE-3024-6 (6m)
CE-3024-10 (10m)

●長尺ケーブル

CE-7000 (10m)

●ラバージャケット PC-3024 ●AC アダプター PS-3024-3 ●キャリングケース C-3024

IMVスマートバイブロシリーズのオプション

型式

IMVスマートバイブロVM-4424Sスタンダード

IMVスマートバイブロVM-4424Hハイエンド

IMVスマートバイブロVM-3024Hハイエンド

IMVスマートバイブロVM-7024H

オプション

●小型強力マグネット

【平面取付け用】
MH-201R
(ø20x11mm)

●小型強力マグネット

【曲面取付け用】
MH-203R
(ø24x20mm)

●小型強力マグネット

【平面取付け用】
MH-202R
(ø24x10.5mm)

●小型強力マグネット

【曲面取付け用】
MH-203R
(ø24x20mm)

●マグネット
MB-PB

●長尺ケーブル

LC4 (4m)

●延長ケーブル

CE-3024-3 (3m)
CE-3024-6 (6m)
CE-3024-10 (10m)

●長尺ケーブル

CE-7000 (10m)

●ラバージャケット PC-3024

●AC アダプター PS-3024-3

●キャリングケース C-3024
