超音波エア漏れ検知器マークスマンII(レーザポインタ付)

超音波エア漏れ検知器マークスマン2

超音波エア漏れ検知器マークスマンIIでエア漏れを検知し、省エネ対策・コスト削減に!最新バージョン

超音波エア漏れ検知器マークスマン2

▲特長 ▲用途  ▲仕様  ▲オプション  ▲使用例

マイナーチェンジで"レーザーポインター機能"が追加!
圧縮エアの漏れ。あらゆるエアもれをもらさず検知!
大型車のエアブレーキ。ベアリングやギアの磨耗検査など

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード G-MDE2000N 納期を確認下さい
超音波エア漏れ検知器マークスマンII(レーザポインタ付)
税別 92,000円
(税込 99,360円)
商品コード SNP-001-21 通常3営業日以内に発送
超音波発生器MJ-40UT(GS400)
税別 19,800円
(税込 21,384円)
商品コード G-MDE2000-EM
オプション品
マークスマンII用エミッター ※密封容器の検査用。お手配料が別途かかります。
税別 26,200円
(税込 28,296円)
商品コード G-MDE2000-CP
オプション品
マークスマンII用コンタクトプローブ ※ベアリングの異音検査など用。お手配料が別途かかります。
税別 8,100円
(税込 8,748円)

機械装置やシステムの不調発生や予兆を発見するための診断

人間の可聴域に整合できるように自然な音に近づけるプロセス

●サウンド ジグニチャー技術

   ガス漏れや欠損しているベアリング探知音を実際の音と同じように聞こえるテクノロジー

●ヘテロダイニング技術

   超音波を人が聞くことができる音域に変換します。

   日常にある風や、声や車などの音に影響されないで、不具合箇所の発見を簡単にします。

●AGCオートマチック ゲイン コントロール

   内部回路が自動的にその現場の状況に最適なレベル出力を得ることができるので高/低の感度調整は必要ありません。

超音波エア漏れ検知器マークスマンIIの特長

●目の「まばたき」も感知できるほど高感度

●簡単・軽量・格安



●静かな環境であれば離れた場所からも7~8m離れた場所からエア漏れの検知が可能。

●人間の耳で聞こえない超音波を可聴化。

●音量をタッチパッドでかんたん調節

●AGC回路が自動的に感度を補正

●密閉機器の気密検査なども可能
(要オプション)

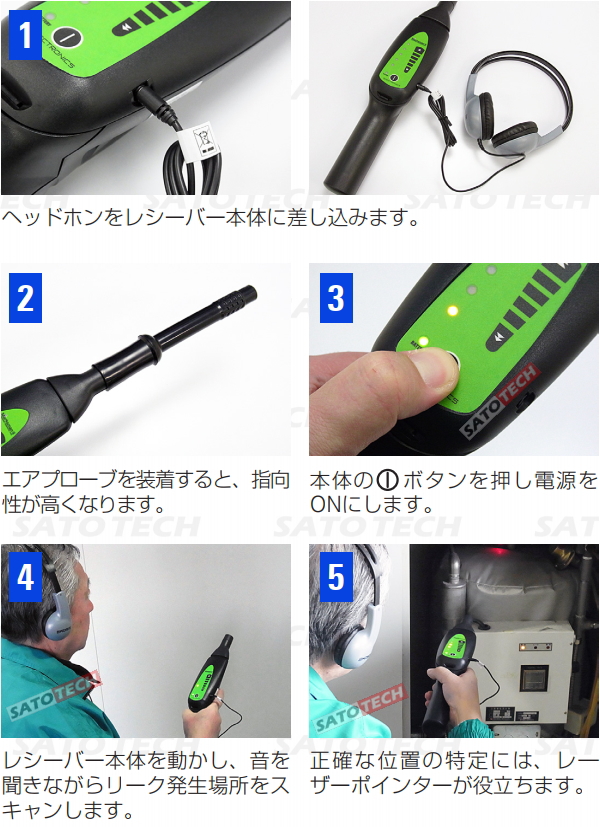

marksmanIIの使用イメージ

超音波エア漏れ検知器マークスマンIIの用途

エアー配管をトレースし、「シュー」というエア漏れの音を検知

自動車・大型車・船舶・鉄道・空調設備・産業設備保全において各種もれ箇所の特定や予防メンテナンスに効果的です。
・エアリーク ・ガス・蒸気・液体の配管内部の乱流 ・放電 ・機械内部磨耗 ・音波発生など

超音波エア漏れ検知器マークスマンIIの仕様

品名 マークスマンII
キット内容 超音波レシーバー、ヘッドフォン、エアプローブ、ケース
作業環境温度 0-50℃、湿度85%RH(結露なき環境)
重さ 680g
電源 単1電池2本
バッテリー寿命約165時間(環境の影響を受けます)

marksmanII付属品

寿命までキャリブレーションは必要ありません。

超音波エア漏れ検知器マークスマンIIのオプション

超音波エミッター

非加圧状態の容器の密閉度テストなどに使用します。

注文FAX お問合せ 見積依頼
製品名 価格
商品コード G-MDE2000-EM
オプション品
マークスマンII用エミッター ※密封容器の検査用。お手配料が別途かかります。
税別 26,200円
(税込 28,296円)

接触検査器具コンタクトプローブ

ギヤやベアリングの異音、ポンプ、バルブなどの外装から発生する超音波の探知に適しています。

注文FAX お問合せ 見積依頼
製品名 価格
商品コード G-MDE2000-CP
オプション品
マークスマンII用コンタクトプローブ ※ベアリングの異音検査など用。お手配料が別途かかります。
税別 8,100円
(税込 8,748円)
marksmanIIのオプション

超音波エア漏れ検知器マークスマンIIの使用例

工場設備アプリケーション

1.圧縮(真空)エアーのリーク

加圧・真空状態によるエアーリークは、差圧1psi(0.07kg/cm²)および0.005インチ(0.12mm)以下での穴で超音波を発生します。典型的な不良ガスケット、磨耗したバルブシート、パイプのクラック、ホースやフィッティングによってひきおこされるエアーおよび真空リークを容易に検知します。

2.非加圧のリーク

各種タンクなどの密封容器またはラインは、超音波エミッター(オプション)を使って検査します。

1.エミッターのスイッチを入れ、検査容器の内部においてください。エミッターから発信された超音波は内部に充満します。外側からレシーバーで調べる事で、部位を特定します。

2.出力は超音波域にあるのでレシーバーなしにその音は聞こえません。音の変化、LED表示の変化をみることでリーク箇所が明らかになるでしょう。

自動車アプリケーション

1.真空リーク

ユニットにエアプローブ(非接触検査器具)を装着し、音を聞いたり、LEDランプを見てください。エアプローブやレシーバーだけを使ってください。

2.エアーブレーキシステム

マークスマンⅡはエアーブレーキシステムにおいて素早くリークを検知します。

エアー圧を最大に設定してください。

初めの作業でリークが見つからないならば、近い距離(30~60cm)でエアー配管を順次トレースしてください。

リークのおおよその場所が確定したら、エアプローブを装着し検査してください。

3.ドア・窓のガスケット、ウェザーストリップ、ドア・トランクシール・燃料タンク

車内や空の燃料タンクや他の場所でも中にエミッターを置けば、簡単にリーク箇所を見つけることができます。エアプローブやレシーバーだけを使ってください。


超音波発信器

超音波発信器ウルトラソニックMJ-40UT

隙間が有ると思われる箇所に向けて
超音波発信器ウルトラソニックMJ-40UTから超音波を送信します。

超音波受信器があれば、検出して隙間の有無を探知することができます。

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼
製品名 価格
商品コード SNP-001-21 通常3営業日以内に発送
超音波発生器MJ-40UT(GS400)
税別 19,800円
(税込 21,384円)
