超音波式エア漏れ探知器GS5800+GS400

超音波エアリークテスター

超音波式エア漏れ探知器GS5800は、ガス漏れ、または空気漏れによって生じた超音波を感知するように設計されています。

漏れのレベルは、バー形式でLEDディスプレパネルに表示されます。

内蔵ブザーまたは、オプションのイヤホンでリアルタイムに確認できます。

また超音波発信機で測定する方法もあります。

CO2削減ツール


送料/代引手数料 無料 本体のみ デモ機依頼 法人のみ
製品名 価格
商品コード SNP-001-01
標準在庫

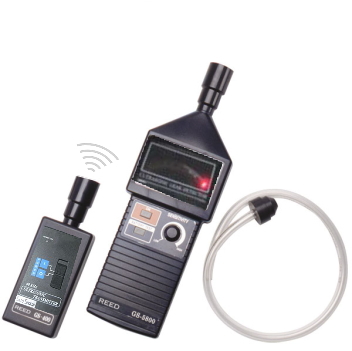

超音波式エア漏れ探知器GS5800+GS400
税別 38,600円
(税込 41,688円)

プラスチック製チューブ、ゴム製ピン栓、1/2インチのPVCパイプ


エアコンプレッサーを使用する多くの工場への導入が続き、驚きの使いやすさが好評の超音波式エア漏れ探知器GS5800

感度設定ダイヤルで現場に応じて調整できるのが人気の理由

超音波式エア漏れ探知器GS5800の原理

圧力の高い気体が低い方に流れる際、小さな隙間を通る場合に超音波を発生する現象を利用して測定します。

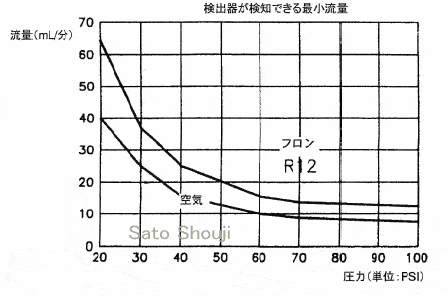

一般に、気流が1x10-5 ml/secを超える速度で小さな開口部を通過する気体は粘性流を発生し、速度が速いほど超音波の周波数も高くなります。

超音波で機械配管設備の点検、冷凍冷蔵、空調系統などのエアリーク箇所を特定!


超音波式エア漏れ探知器GS5800 超音波式エア漏れ探知器GS5800

1)超音波式エア漏れ探知器GS5800単体で空気圧漏れの発生の確認

エアシリンダーなどに使う圧縮エア漏れ箇所の特定に

2)GS-400で超音波を発生させ、漏れてきた超音波をGS-5800でキャッチして気密検査・隙間検査

ベアリングの診断に
回転軸グリス切れの状態のベアリングなどからも超音波が発生します
ベルト駆動機器のベルトスリップ検知に
ベアリングや固体の摩擦によっても超音波が発生します

超音波を超音波式エア漏れ探知器GS5800でベアリングのベルト診断を

超音波式エア漏れ探知器は、空調設備関係者、住宅建設、車メンテ、パイプ管理に不可欠

隙間探知機、気密検査機、隙間検査機として密閉の度合い検査など


超音波式エア漏れ探知器GS5800の特長

ご使用の時は、ONボタンを押したままにしてください。

空気圧漏れで特に顕著に発生する40kHz付近の超音波を検知し、バーグラフ(10段階)と音響で診断が可能です。

シンプルなので誰でも簡単に使用することができます。

空気圧漏れ量レベルの点灯で表示

超音波式エアリークテスターGS5800+GS400

ぜんぜん空気圧漏れがない




ツマミを動かして、感度を上げてみる


超音波式エアリークテスターGS5800+GS400少し空気圧が漏れている。
ツマミを動かして、感度を上げてみる少し空気圧漏れがある


超音波式エアリークテスターGS5800+GS400だいぶ空気圧漏れをしている



工場配管から空気圧漏れを無くし、コンプレッサーの減圧と末端圧力の空気圧力の差圧を少なくすることにより、減圧の低圧化による消費電力の低減ができる。





音響で診断も可能

ヘッドホン(付属していません)もつけることができますので音で確認も可能

隙間が大きければ音が強くなってきます

超音波式エアリークテスターGS5800+GS400


超音波式エア漏れ探知器GS5800+GS400と超音波発生器の用途

気密検査・隙間検査に最適

漏洩している箇所を確認可能、漏洩量の目安の確認が可能

超音波式エア漏れ探知器GS5800+GS400で超音波エアリークテスター
自動車のウィンドウシールドのすきま確認
超音波エアリークテスター


超音波式エアリークテスターGS5800+GS400超音波式エア漏れ探知器で配管やパイプ設備の漏洩点検に

超音波エアリークテスター

内部にトレーサーガスを用いず、超音波を送り、その漏れ音波をキャッチ


超音波エアリークテスター超音波式エア漏れ探知器GS5800+GS400で
ドアの密閉度をチェック

冷蔵庫やドアシール部の密閉度検査
超音波エアリークテスター


超音波エアリークテスター超音波式エア漏れ探知器GS5800+GS400で
窓の密閉度調査

花粉などの侵入をストップ


超音波エアリークテスター超音波式エア漏れ探知器GS5800+GS400で
住宅の屋根のリーク調査




気体の漏洩、回転機軸受けの傷や潤滑不良により発生する超音波を高感度に検知します。

エア漏れや回転機の異常の早期発見を可能にし、省エネ・安全対策・予防保全に貢献

製造設備をはじめとする現場で、日常の巡回点検用ツールとして利用可能

超音波の発生の確認ができます。

■超音波洗浄機の周波数が20-100KHzならば、超音波が出ているか否かの確認に使用可能

めがね超音波洗浄機が、本当にでているかどうか?わかります。
ただし、購入前に超音波洗浄機の周波数が20-100KHzか、確認をお願いします。
40KHzでなければ、有無の確認はできません

■ベアリングの診断に

回転軸グリス切れの状態のベアリングなどからも超音波が発生します
ベルト駆動機器のベルトスリップ検知に
ベアリングや固体の摩擦によっても超音波が発生します


超音波式エア漏れ探知器GS5800+GS400のその他の用途

真空からの気密検査・隙間検査用

ガスや空気の気密検査・隙間検査用

冷蔵庫やエアーコン空調設備の気密検査・隙間検査用

タイヤやチューブなどのリーク

エンジンシールのリーク

回転機のベアリング欠陥の検知に

ベルト駆動機器のベルトスリップ検知に


超音波式エア漏れ探知器GS5800+GS400の仕様

超音波式エア漏れ探知器GS5800

応答周波数 20KHzから100KHz
気体の漏洩で特に顕著に発生する40kHz付近の超音波を検知し、バーグラフ(10段階)で表します超音波式エアリークテスターGS5800+GS400
温度条件 0度から50度  湿度80パーセント以下
電源 9Vの電池
寸法 70W×255H×28Dmm
重量 約260g

超音波発生器GS-400

周波数 40KHz
超音波式エアリークテスターGS5800+GS400
温度条件 0度から50度 湿度80パーセント以下
電源 9Vの電池
寸法 146×50×26mm
重量 約122g

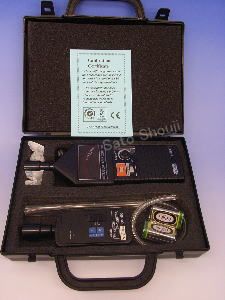

付属

●本体

●株式会社佐藤商事オリジナル日本語取扱説明書
●プラスチック製チューブつきゴム製ピン栓

●1/2インチのPVCパイプ

対象の音以外の騒音の排除や、狭すぎる場所や危険な場所に延長するために使用可能

超音波式エアリークテスターGS5800+GS400


超音波式エアリークテスターGS5800+GS400
ハード携帯ケース

エアリークテスターGS5800

超音波発信器GS-400

プラスチック製チューブ

ゴム製ピン栓

1/2インチのPVCパイプ

販売元 株式会社佐藤商事 日本正規代理店
修理や不具合点検など、弊社にお気軽にご相談ください。

エアリークテスターGS5800+GS400



法人様のみ可能


デモ機のご用意がないものもございます。

●デモ機は、製品のご購入をお考え頂いているお客様に、機能・使い勝手が御社のご用途に沿うかどうかを事前にご確認していただくためのものです。

一時的な業務使用のレンタル目的では貸出しておりません。

●貸し出し期間は、原則として2泊3日(弊社営業日、土日祝除く)です。あくまでも購入を前提にしての貸し出しになります。

ご希望時期(予約スケジュールのためご希望に添えない場合もあります)

●お客様負担は、送料のみ。



●すべての送料はお客様負担になります。
(発送時に代引き着払いにてお送りいたします。返送は、御社の元払いになります。)



個人様のデモ機の貸し出しはしておりません。


超音波式エア漏れ探知器GS5800+GS400のオプション

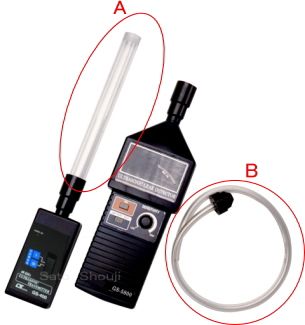

A+Bの管セット
3,800円(税別)納期4週間
