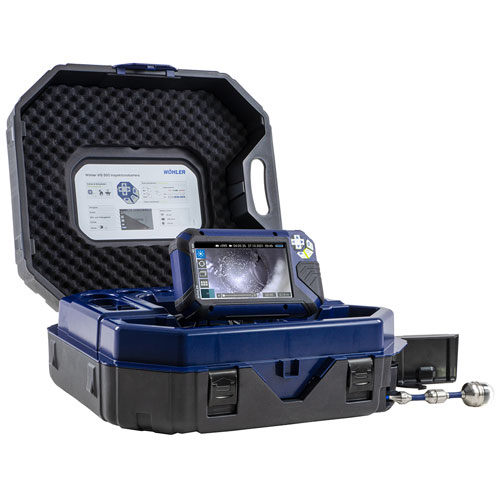

Wöhler VIS 500 ビデオインスペクションカメラシリーズ

Wöhler VIS 500 ビデオインスペクションカメラシリーズ

---

特長

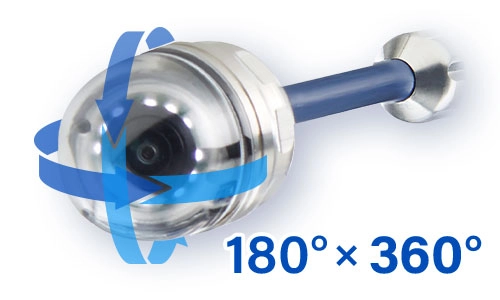

死角なしの全方位点検を実現するパン・チルト機能

直径40mmのカメラヘッドは、キーパッド操作で左右に180°首を振り、360°回転させることが可能です。暗い配管内でも、見たい場所へ正確にカメラを向けられるため、細部まで徹底的に把握できます。

---

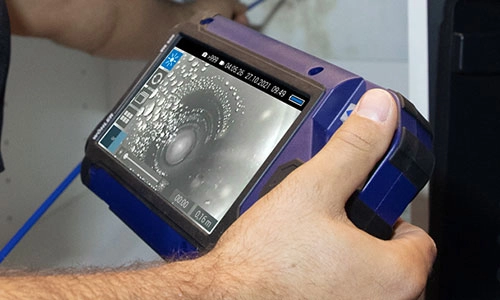

圧倒的に鮮明な画像クオリティ。7インチの高精細TFTモニターを採用

実際の色合いに近いクリアな映像を提供します。モニターはケースから取り外して手持ちで操作することもでき、日差しが強い屋外でも「グレアプロテクション（反射防止装置）」を取り付けることで視認性を保てます。

---

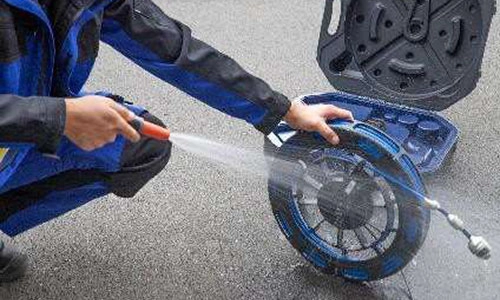

「汚れたら洗う」を簡単にする二重シェルケース設計

ケースの内部が上下2室に分かれており、下側のカメラロッド収納部はワンステップで取り外して水で丸洗いできます。現場でロッドが泥や煤で汚れても、モニターやカメラヘッドを濡らすことなく、手早く清潔な状態に戻せます。

---

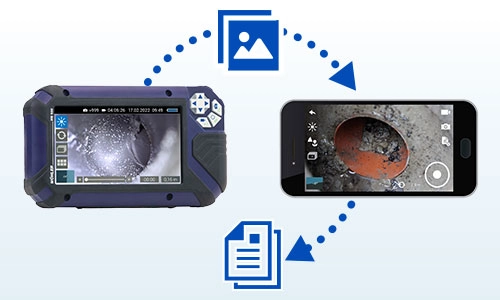

スマートデバイス連携で、報告業務をスマートに完結

WiFiインターフェースを内蔵しており、専用アプリを介してスマートフォンをセカンドディスプレイとして利用できます。撮影した画像や動画は現場からワンクリックでオフィスや顧客へ送信できるため、点検後の事務作業時間を大幅に短縮します。

---

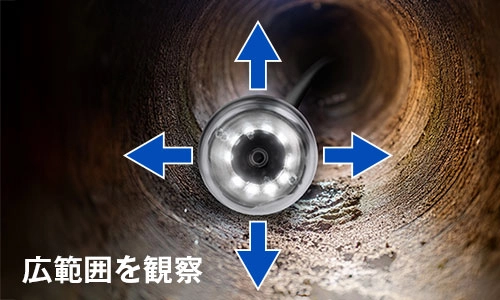

正確な損傷位置を特定する「位置・角度表示」

複雑な配管内でも、画面上にカメラヘッドの傾斜角度やケースから引き出された長さ（メーターカウンター）がリアルタイムで表示されます。さらに、ボタン一つでカメラを正面・水平に戻す「ホーム機能」により、上下感覚を失わずに操作を続けられます。

---

ワンボタンで視界をリセットする「ホーム機能」

複雑に曲がりくねった配管内を進むと、カメラの上下感覚を失うことがあります。このカメラには、ボタン一つでレンズを「真正面かつ水平」な状態に自動調整する「ホーム機能」が備わっています。操作に迷ったときでも、瞬時に視界を正常な位置に戻せるため、スムーズに点検を再開できます。

---

長時間の現場対応を可能にする「6時間稼働バッテリー」

最長6時間の連続運転が可能な大容量リチウムイオンバッテリーを搭載しています。一日がかりの点検作業でも、バッテリー切れの心配を最小限に抑えられます。充電には汎用性の高いUSB-Cポートを採用しており、オフィスや車内などで手軽に急速充電が行えます。

---

現場の声をそのまま残せる「音声コメント記録」

付属のヘッドセットを使用することで、録画中のビデオ映像にリアルタイムで音声解説を追加できます。映像だけでは伝わりにくい現場の状況や、その場で気づいた異変を声で記録しておくことで、後から見返した際や顧客への説明時に、より具体的で分かりやすい報告が可能になります。

---

豊富なオプション品

カゴのないオプション品をご購入希望の方は見積をご依頼ください。

製品
	ガイダンスセット 100	Wöhler L 200 ロケーター（受信機）	アップグレードセット
属性	カメラヘッド Ø 40 mm 用	VISカメラヘッドØ 26 / 40 mm用	VISカメラヘッドØ 26 / 40 mm
用途	直径100mm以上の配管内でカメラヘッドとカメラロッドをガイドする	配管、床や天井などにおけるカメラヘッドの正確な位置特定	吊り下げタイプのØ 26mmカメラを使う際にあると便利なオプションセット

用途

下水管・排水管の調査

87°の曲がり角がある複雑な管内でもスムーズに進入し、ひび割れや腐食、詰まりの原因を特定します。

空調・換気ダクトの点検

内部に蓄積した埃や汚れの状況を、高輝度LED照明で明るく照らして確認できます。

建物・煙突の保守メンテナンス

人の入り込めないシャフトや天井裏、煙突内部の状態を安全な場所から目視検査し、記録に残せます。

産業プラントの非破壊点検

工業機械や大型プラントの内部など、分解せずに細部の摩耗や損傷をチェックしたい場面で活躍します。

仕様

製品
		VIS500 ビデオインスペクションカメラ Ø 40 mm	VIS500 ビデオインスペクションカメラ Ø 26 / 40 mm	VIS500 吊り下げ式インスペクションカメラ
属性		ケース付きカメラ	ケース付きカメラ	ケーブルリールカメラ
カメラヘッド径		Ø 40 mm	Ø 26 / 40 mm	Ø 40 mm
主な検査用途		下水管/エアダクト/排気システム	下水管 / エアダクト / 排気システム	配管 / エアダクトなど真下を確認
使用場面		水道、ガスなどの配管検査 /土木、建設作業など	水道・ガスなどの配管検査/土木・建設作業など	配管検査/コンクリート充填など
ドライ環境 (排気システム、エアダクトなど)	Ø 125 mm～	◯	◯	◯
	Ø 100～Ø 125 mm	◯	◯	◯
	Ø 70～Ø 100 mm	◯	◯	◯
	Ø 40～Ø 70 mm	-	◯	-
ウエット環境(上下水道管など)	Ø 125 mm～	◯	◯	-
	Ø 70～Ø 125 mm	◯	◯	-
	Ø 40～Ø 70 mm	-	◯	-
天井裏、空洞、シャフト		◯	◯	-
モニター
寸法		245 mm × 141 mm × 53 mm
画面対角		7インチ
重量		710 g
TFTディスプレイ		7インチ / 16:9フォーマット 1024 × 600ピクセル
充電ケーブル		USB-C 5 V/3 A
電源アダプター		3.7 V 11400 mAhリチウムイオン蓄電池
作動時間		6時間
充電時間		4時間
作動温度		0 ℃ ～40 ℃
保管温度		-20 ℃ ～50 ℃
WLAN機能		WLAN IEEE 802.11 b/g/nネットワーク規格 2412～2472 MHz、最大10 dBm
パン・チルトカメラヘッドØ 40 mm
分類タイプ		1/4インチ カラーCMOS
解像度		720 px × 576 px（PAL） 720 px × 480 px（NTSC）
レンズ		f = 2.6 mm、F = 2.4
光源		白色LED × 10
保護		IP67 防水（ 水深1m、30分以内）
寸法		Ø 40 mm × 60 mm
内蔵エミッター周波数		9.2 kHz
検出角度		70°
作動温度		0 ℃～40 ℃、RH 95%以下
保管温度		-20 ℃～50℃、RH 95%以下
ミニチュアカメラヘッド Ø 26 mm（※VIS 500 ビデオインスペクションカメラ Ø 26 / 40 mmモデルのみ）
分類タイプ		1/4インチ カラーCMOS
解像度		720 px × 576 px（PAL） 720 px × 480 px（NTSC）
レンズ		f = 2.3 mm、F = 2.5
光源		白色LED × 10
保護等級		IP68防水
防水性		最大水深30 m
寸法		Ø 26 mm × 38 mm
内蔵エミッター周波数		9.2 kHz
検出角度		100°
作動温度		0～40℃、RH 95%以下
保管温度		-20～50℃、RH 95%以下
カメラロッド
長さ		30 m
最小曲げ半径		約297 mm
電子メーターカウンター
解像度		23 mm
最大偏差		測定値の5%
ストレージ
メモリー		内部メモリ 4 GB、または最大32 GBのUSBメモリー
内蔵メモリーの最大録画時間		1時間
画像、テキストオーバーレ イあり（.png）		1024 px × 600 px
画像、テキストオーバーレイなし（.png）		1024 px × 685 px
ビデオ（.mkv）		720 px × 576 px（PAL） 720 px × 480 px（NTSC）
二重構造ハードケース
寸法		50 cm × 46 cm × 18 cm（幅 × 奥行き × 高さ）
総重量		10 kg ※モニター、カメラヘッドおよびロッドを含む
録画
最大ビデオ録画時間 （ビデオが自動的に終了）		29分59秒（29:59）
セット内容
標準付属品		モニターユニット、モニター、接続ケーブル、グレアプロテクション、リチウムイオンバッテリー、USB充電器、USB-Cケーブル、カメラヘッド Ø40mm、交換用プラスチックドーム
		カメラロッド Ø6.5mm / 30m、両面スーツケース	ミニカメラヘッド Ø 26 mm、カメラロッド Ø6.5mm / 30m、両面スーツケース	カメラケーブル 30 m ケーブルリール付き、アルミニウムケース、モニターユニット用キャリングストラップ
