左右180°首振り、360°回転ヘッドで全方位の視野を確保
着脱式の高精細モニターで簡単片手で操作
カメラロッドは40 m/60 mで選択でき、長尺配管や複数の曲がり角を含むセクションにも柔軟に対応
🔶ガスや下水管、換気ダクト内の状態を鮮明な映像で検査。
🔶建物のシャフトや工業機械の内部を壊さずに点検・記録。
弊社ではメーカー(ウーラジャパン)と協力して全国へ対応 デモ可能

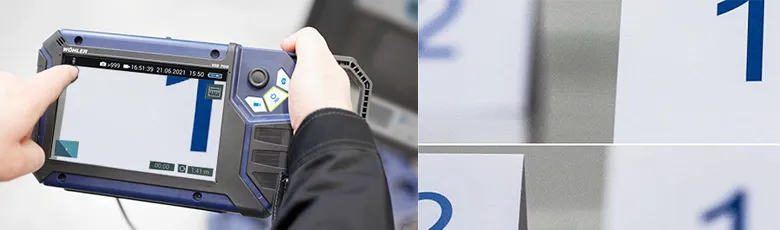

7インチHDタッチパネル上で、指先タップで、見たい箇所を正確にフォーカスします。ジョイスティック操作も可能で、気になった損傷箇所を即座に鮮明に映し出します。

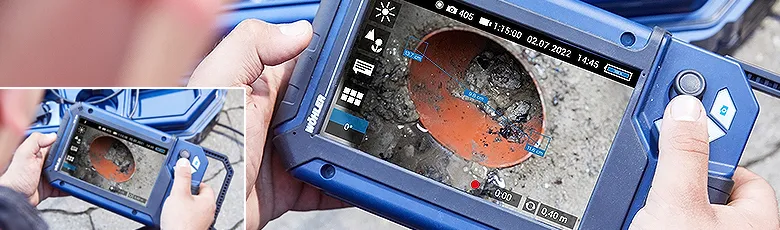

傷や亀裂などの２点の距離を計測することが可能です。モニターがとらえた鮮明で正確な画像から配管などの損傷個所の大きさを正しく把握できます。

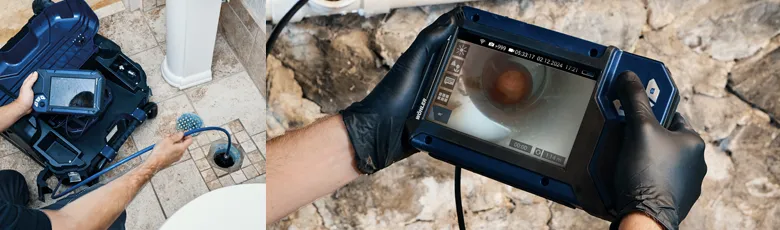

モニターはケースから取り外して使用可能です。接続ケーブルで繋ぎ、手元で操作しながら、あらゆる体勢や狭い現場でも快適かつ安全に検査作業が行えます。デジタルケーブル採用でノイズレスで高精細な画質を実現しました。

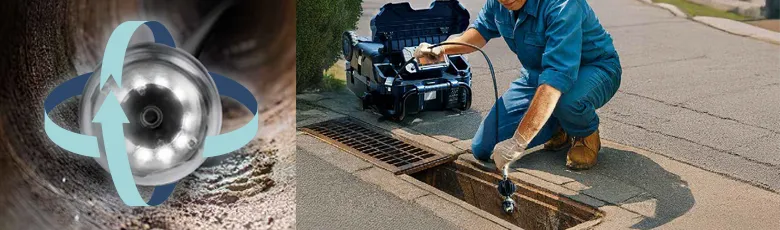

直径40mmの防水HDカラーカメラヘッドは、左右360°、上下180°に回転可能です。鮮明なHD画質で、配管内の微細な亀裂や接合部のズレも逃さず捉えます。
40mと60mのロッドを選択可能です。60mは長距離の下水道検査に、40mは曲がりの多い配管に適しており、現場のニーズに合わせて柔軟に運用できます。

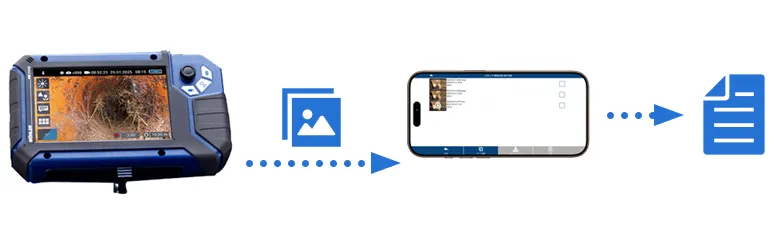

専用アプリを使えば、スマートフォンやタブレットへ映像をライブ伝送できます。現場で同僚や顧客と映像を共有し、レポート作成までスムーズに完結します。
カメラヘッドに発信機を内蔵し、ロケーターで地上の位置を特定可能。配管内でのカメラの位置や傾き角度もモニターにデジタル表示され、方向感覚を保てます。
カゴのないオプション品をご購入希望の方は見積をご依頼ください。
| 製品 |  |
 |
 |
|---|---|---|---|
| ガイダンスセット 100 | Wöhler L 200 ロケーター（受信機） | アップグレードセット | |
| 属性 | カメラヘッド Ø 40 mm 用 | VISカメラヘッドØ 26 / 40 mm用 | VISカメラヘッドØ 26 / 40 mm |
| 用途 | 直径100mm以上の配管内でカメラヘッドとカメラロッドをガイドする | 配管、床や天井などにおけるカメラヘッドの正確な位置特定 | 吊り下げタイプのØ 26mmカメラを使う際にあると便利なオプションセット |
最長60mのロッドで、下水管の詰まりや根の侵入を鮮明に特定。
柔軟な40mロッドで、複数の曲がりがある配管もスムーズに通過。
回転ヘッドでダクト内の汚れや清掃状況を死角なく詳細に確認。
プラント配管や機械内部の微細な亀裂や腐食をHD画質で診断。
| 品番 | 11588 | 11587 | ||
|---|---|---|---|---|
| 製品 | |
|
||

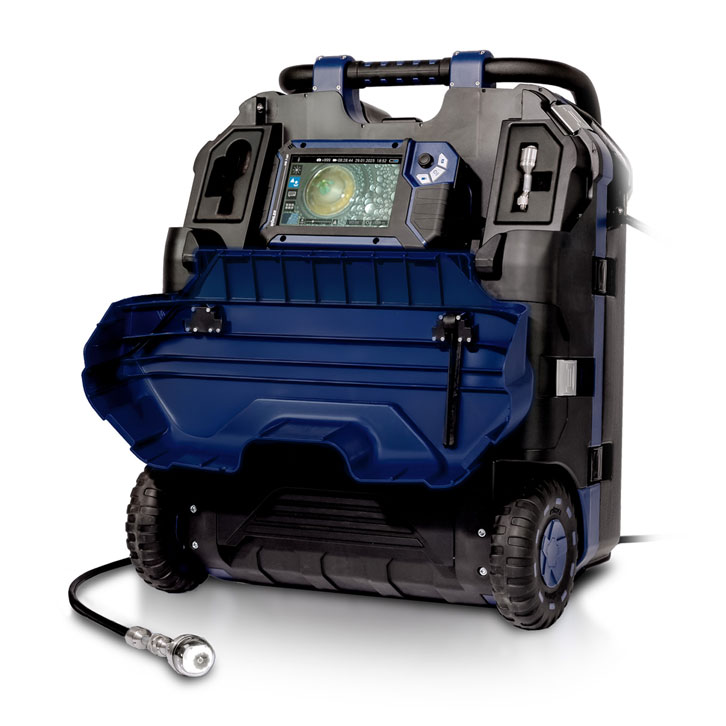

| VIS750 HD配管カメラ ケーブル 40 m | VIS750 HD配管カメラ ケーブル 60 m | |||
| 属性 | キャリーケース付きカメラ | |||
| カメラヘッド径 | Ø 40 mm | |||
| ケーブル | 寸法 | Ø 10.8 mm プッシュロッド 40 m | Ø 10.8 mm プッシュロッド 60 m | |
| 実用範囲 | DN 75 ～ DN 150配管 | |||
| 主な検査用途 | 下水管/エアダクト/排気システム | |||
| 使用場面 | 水道、ガスなどの配管検査 /土木、建設作業など | |||
| モニター | ||||
| 寸法 | 250 mm × 155 mm × 54 mm | |||
| 画面対角 | 7インチ | |||
| TFTディスプレイ | 7インチ / 16:9フォーマット
1280 × 800ピクセル |
|||
| 充電ケーブル | USB-C 5 V/3 A | |||
| 電源アダプター | 3.7 V
11400 mAhリチウムイオン蓄電池 |
|||
| 作動時間 | 4時間 | |||
| 充電時間 | 4時間 | |||
| 作動温度 | 0 ℃ ～40 ℃ | |||
| 保管温度 | -20 ℃ ～50 ℃ | |||
| WLAN機能 | WLAN IEEE 802.11 b/g/nネットワーク規格
2412～2472 MHz、最大10 dBm |
|||
| パン・チルトカメラヘッドØ 40 mm | ||||
| 分類タイプ | 1/2、7 インチ カラーCMOS | |||
| 解像度 | 1280 x 720 ピクセル | |||
| 焦点距離 | 27 mm ～ ∞（無限大） | |||
| 光源 | 白色LED × 10 | |||
| 保護 | IP67 防水（ 水深1m、30分以内） | |||
| 寸法 | Ø 40 mm × 56 mm（シェルの長さ）、全長：約102 mm | |||
| 内蔵エミッター周波数 | 9.2 kHz | |||
| 検出角度 | 70° | |||
| 作動温度 | 0 ℃～40 ℃ | |||
| 保管温度 | -20 ℃～50℃ | |||
| カメラロッド | ||||
| 最小曲げ半径 | 約240 mm | |||
| モニターとの接続ケーブル | 約2 m | |||
| 電子メーターカウンター | ||||
| 測定可能な最小距離 | 23 mm | |||
| 最大偏差 | 測定値の5% | |||
| ストレージ | ||||
| メモリー | 内部メモリまたは最大32 GBのUSBメモリー | |||
| 内蔵メモリーの最大録画時間 | 5時間 | |||
| 画像、テキストオーバーレ イあり（.png） | 1280 x 800 ピクセル | |||
| 画像、テキストオーバーレイなし（.png） | 1280 x 720 ピクセル | |||
| ビデオ（.avi） | 1280 x 720 ピクセル | |||
| キャリー付きケース | ||||
| 寸法 | 39 cm × 56 cm × 70 cm | |||
| 総重量 | 26 kg ※モニター、カメラヘッドおよびロッドを含む | |||
| 録画 | ||||
| 最大ビデオ録画時間
（ビデオが自動的に終了） |
29分59秒（29:59） | |||
| ミニチュアカメラヘッド Ø 26 mm（※オプション） | ||||
| 分類タイプ | 1/2、7 インチ カラーCMOS | |||
| 解像度 | 1280 x 720 ピクセル | |||
| 光源 | 白色LED × 10 | |||
| 保護等級 | IP68防水 | |||
| 防水性 | 最大水深30 m | |||
| 寸法 | Ø 26 mm × 33.5 mm（シェルの長さ）、全長：約80 mm | |||
| 内蔵エミッター周波数 | 9.2 kHz | |||
| 検出角度 | 150° | |||
| 作動温度 | 0～40℃ | |||
| 保管温度 | -20～50℃ | |||
| セット内容 | ||||
| 標準付属品 | モニターユニット、モニター、接続ケーブル、日よけ機能、リチウムイオンバッテリー、USB充電器、USB-Cケーブル、カメラヘッド Ø40mm、交換用プラスチックドーム、キャリー付きケース | |||
| カメラケーブル40m | カメラケーブル60m | |||
