左右180°首振り、360°回転ヘッドで全方位の視野を確保
高精細モニターとフレキシブルなケーブルで
配管のあらゆる細部に辿り着き、精緻かつクリアな画像、ひび割れや破断、接合部のずれを明らかにできます。

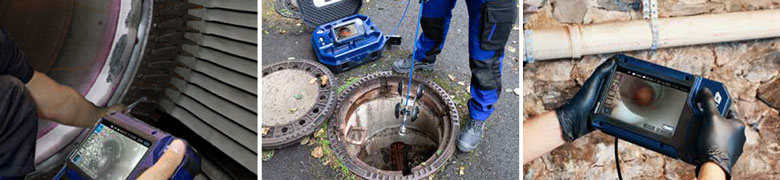

🔶ガスや下水管、換気ダクト内の状態を鮮明な映像で検査。
🔶建物のシャフトや工業機械の内部を壊さずに点検・記録。
弊社ではメーカー(ウーラジャパン)と協力して全国へ対応 デモ可能
7インチHDタッチパネル上で、指先タップで、見たい箇所を正確にフォーカスします。ジョイスティック操作も可能で、気になった損傷箇所を即座に鮮明に映し出します。
傷や亀裂などの２点の距離を計測することが可能です。モニターがとらえた鮮明で正確な画像から配管などの損傷個所の大きさを正しく把握できます。

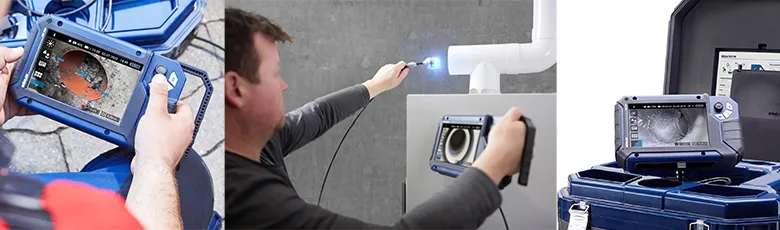

モニターはケースから取り外して使用可能です。接続ケーブルで繋ぎ、手元で操作しながら、あらゆる体勢や狭い現場でも快適かつ安全に検査作業が行えます。デジタルケーブル採用でノイズレスで高精細な画質を実現しました。
直径40mmのカメラヘッドは左右360°、上下180°に回転可能です。高解像度のHD映像で、配管内の微細な損傷や接合部のズレも見逃さず鮮明に捉えます。

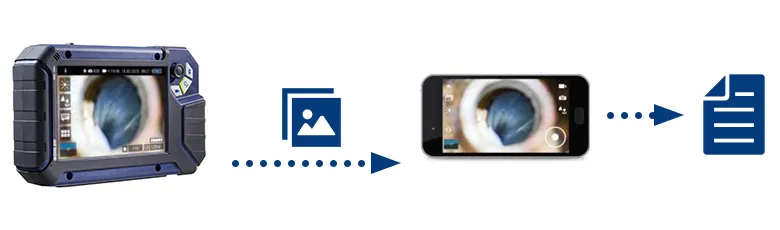

専用アプリを使えば、スマートフォンへライブ映像を転送可能です。写真や動画の共有、さらには検査報告書の作成までを現場にいながらスムーズに完了できます。
カメラヘッドに発信機を内蔵しており、ロケーター（別売）を使用することで地上のどこにカメラがあるか正確に特定でき、掘削や補修位置の判断をサポートします。
ロッドの繰り出し距離を示す電子メートルカウンターと、カメラヘッドの傾き（勾配）を画面上に表示する機能を搭載。配管内の正確な位置情報を常に把握できます。
カゴのないオプション品をご購入希望の方は見積をご依頼ください。
| 製品 |  |
 |
 |
|---|---|---|---|
| ガイダンスセット 100 | Wöhler L 200 ロケーター（受信機） | アップグレードセット | |
| 属性 | カメラヘッド Ø 40 mm 用 | VISカメラヘッドØ 26 / 40 mm用 | VISカメラヘッドØ 26 / 40 mm |
| 用途 | 直径100mm以上の配管内でカメラヘッドとカメラロッドをガイドする | 配管、床や天井などにおけるカメラヘッドの正確な位置特定 | 吊り下げタイプのØ 26mmカメラを使う際にあると便利なオプションセット |

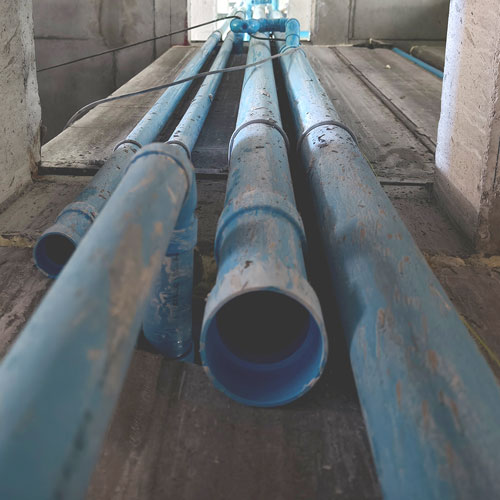

直径40mm以上の排水管や下水管の点検に最適です。HD画質で亀裂、破断、木の根の侵入などを鮮明に捉えます。ロケーター（別売）と組み合わせることで、地上の正確な位置特定も可能で、補修計画に役立ちます。
空調配管や換気ダクト内の汚れ具合や清掃状況を、鮮明な映像で確認できます。360°回転ヘッドにより、角型や円形のダクト内部の隅々まで死角なく点検し、建物の衛生管理やメンテナンスをサポートします。
直径56mm以上の排気管や煙突（フリューガスシステム）内部の点検に使用できます。垂直な配管でも、回転式カメラヘッドと豊富なガイドアクセサリーを使用することで、スムーズな挿入と詳細な損傷診断が可能です。

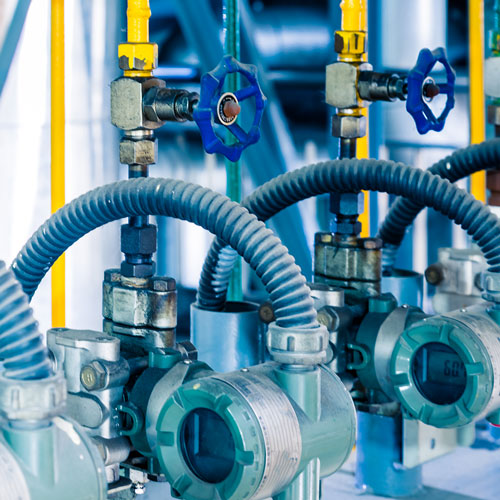

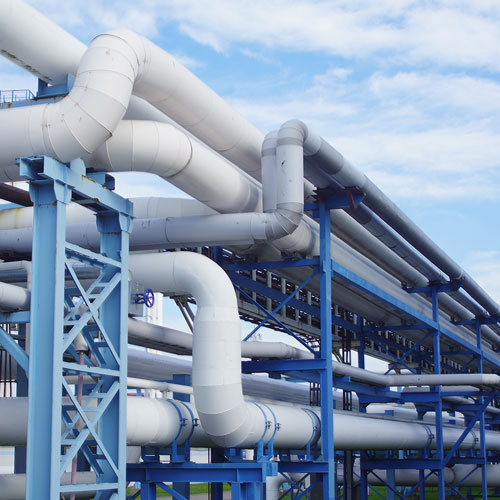

工業プラントや機械内部、天井裏、シャフトなどのアクセスが困難な箇所の点検に適しています。機械を分解することなく内部の状態をHD映像で記録・診断でき、製造現場や設備管理の業務効率化を実現します。
| 品番 | 3293 | 3505 | 11591 | |
|---|---|---|---|---|
| 製品 | |
 |
||

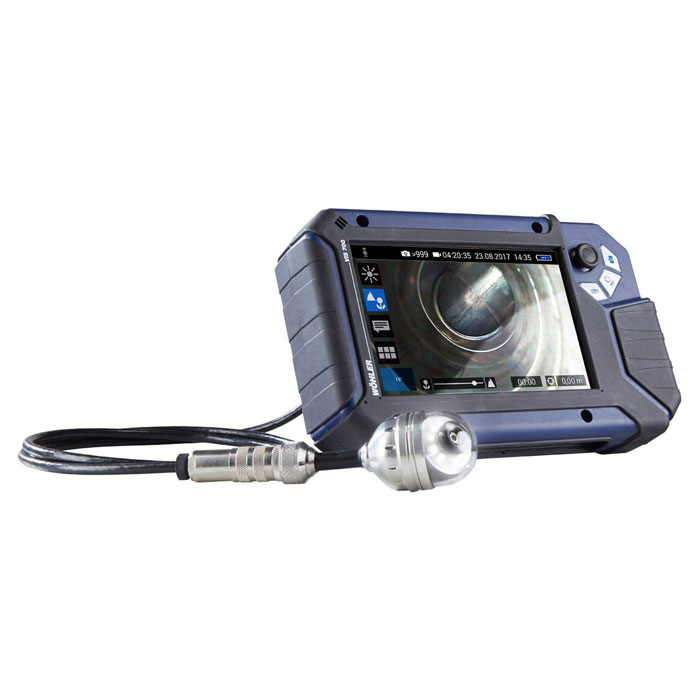

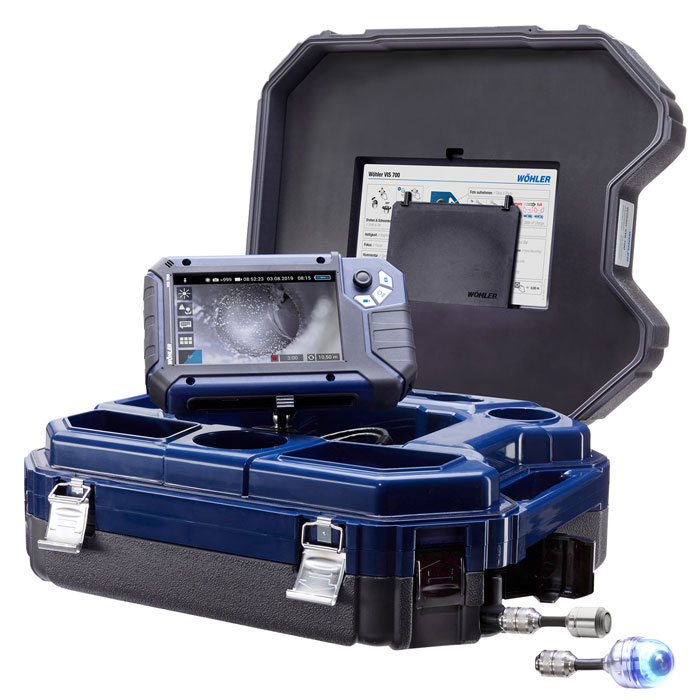

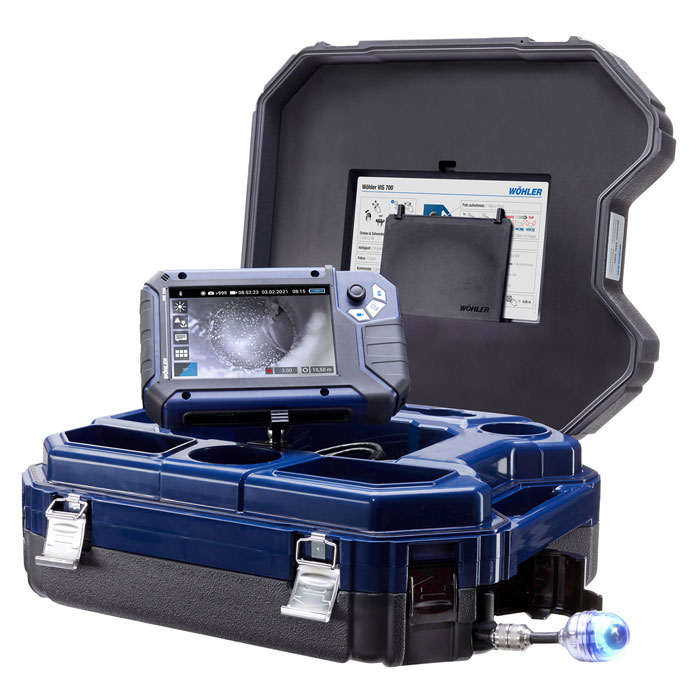

| VIS700 HD配管カメラ Ø 40 mm | VIS700 HD配管カメラ Ø 26 / 40 mm | VIS700 HD吊り下げ式配管カメラ | ||
| 属性 | ケース付きカメラ | ケース付きカメラ | ケーブルリールカメラ | |
| カメラヘッド径 | Ø 40 mm | Ø 26 / 40 mm | Ø 40 mm | |
| ケーブル | 8.6 x 5.6 mm ロッド 30 m | 8.6 x 5.6 mm ロッド 30 m | ソフトケーブル 30 m | |
| 主な検査用途 | 下水管 / エアダクト / 排気システム | 下水管 / エアダクト / 排気システム | 配管 / エアダクトなど真下を確認 | |
| 使用場面 | 水道・ガスなどの配管検査 / 土木・建設作業など | 水道・ガスなどの配管検査 / 土木・建設作業など | 配管検査 / コンクリート充填など | |
| ドライ環境 (排気システム、空調ダクトなど) | Ø 125 mm～ | ◯ | ◯ | ◯ |
| Ø 100～Ø 125 mm | ◯ | ◯ | ◯ | |
| Ø 70～Ø 100 mm | ◯ | ◯ | ◯ | |
| Ø 40～Ø 70 mm | - | ◯ | - | |
| ウエット環境(上下水道管など) | Ø 125 mm～ | ◯ | ◯ | - |
| Ø 70～Ø 125 mm | ◯ | ◯ | - | |
| Ø 40～Ø 70 mm | - | ◯ | - | |
| 天井裏、空洞、シャフト | ◯ | ◯ | - | |
| モニター | ||||
| 寸法 | 250 mm × 155 mm × 54 mm | |||
| 画面対角 | 7インチ | |||
| 重量 | 860 g | |||
| TFTディスプレイ | 7インチ / 16:9フォーマット
1280 × 800ピクセル |
|||
| 充電ケーブル | USB-C 5 V/3 A | |||
| 電源アダプター | 3.6 V
14 Ahリチウムイオン蓄電池 |
|||
| 作動時間 | 4時間 | |||
| 作動温度 | 0 ℃ ～40 ℃ | |||
| 保管温度 | -20 ℃ ～50 ℃ | |||
| WLAN機能 | 無線LAN IEEE 802.11 b/g/nネットワーク規格
2412～2472 MHz、最大10 dBm |
|||
| パン・チルトカメラヘッドØ 40 mm | ||||
| 分類タイプ | 1/2、7 インチ カラーCMOS | |||
| 解像度 | 1280 x 720 ピクセル | |||
| 焦点距離 | 27 mm ～ ∞（無限大） | |||
| 光源 | 白色LED × 10 | |||
| 保護 | IP67 防水（ 水深1m、30分以内） | |||
| 寸法 | Ø 40 mm × 56 mm（シェルの長さ）、全長：約102 mm | |||
| 内蔵エミッター周波数 | 9.2 kHz | |||
| 検出角度 | 70° | |||
| 作動温度 | 0 ℃～40 ℃ | |||
| 保管温度 | -20 ℃～50℃ | |||
| ミニチュアカメラヘッド Ø 26 mm（※VIS700 HD配管カメラ Ø 26 / 40 mmモデルのみ） | ||||
| 分類タイプ | 1/2、7 インチ カラーCMOS | |||
| 解像度 | 1280 x 720 ピクセル | |||
| 光源 | 白色LED × 10 | |||
| 保護等級 | IP68防水 | |||
| 防水性 | 最大水深30 m | |||
| 寸法 | Ø 26 mm × 33.5 mm（シェルの長さ）、全長：約80 mm | |||
| 内蔵エミッター周波数 | 9.2 kHz | |||
| 検出角度 | 150° | |||
| 作動温度 | 0～40℃ | |||
| 保管温度 | -20～50℃ | |||
| カメラロッド | ||||
| 長さ | 30 m | |||
| 最小曲げ半径 | 約240 mm | |||
| モニターとの接続ケーブル | 約2 m | |||
| 電子メーターカウンター | ||||
| 測定可能な最小距離 | 23 mm | |||
| 最大偏差 | 測定値の5% | |||
| ストレージ | ||||
| メモリー | 内部メモリまたは最大32 GBのUSBメモリー | |||
| 内蔵メモリーの最大録画時間 | 5時間 | |||
| 画像、テキストオーバーレ イあり（.png） | 1280 x 800 ピクセル | |||
| 画像、テキストオーバーレイなし（.png） | 1280 x 720 ピクセル | |||
| ビデオ（.avi） | 1280 x 720 ピクセル | |||
| 二重構造ハードケース | ||||
| 寸法 | 50 cm × 44 cm × 18 cm（幅 × 奥行き × 高さ） | |||
| 総重量 | 10 kg ※モニター、カメラヘッドおよびロッドを含む | |||
| 録画 | ||||
| 最大ビデオ録画時間
（ビデオが自動的に終了） |
29分59秒（29:59） | |||
| セット内容 | ||||
| 標準付属品 | モニターユニット、モニター、接続ケーブル、日よけ機能、リチウムイオンバッテリー、USB充電器、USB-Cケーブル、カメラヘッド Ø40mm、交換用プラスチックドーム | |||
| カメラロッド 8.6 x 5.6 mm / カメラケーブル30m、両面スーツケース | ミニカメラヘッド Ø 26 mm、カメラロッド 8.6 x 5.6 mm / カメラケーブル30m、両面スーツケース | カメラケーブル 30 m ケーブルリール付き、プラスチックケース、ストラップ | ||
