アールエフ先端可動式工業用内視鏡φ6.9mm/3.9mm VJ-ADV【アールエフ】

先端可動式工業用内視鏡VJ-ADV【アールエフ】多彩な機能を搭載したハイグレードモデルの先端可動式工業用内視鏡VJ-ADV 本体1年保証

オールインワンの携帯性にすぐれた一体構造。

直径6.9mm

超高輝度白色LED4灯を内蔵
OFF~HIGHまで5段階の光量調節が可能

新機構ジョイスティックを採用しているので 複雑に入り組んだ現場での湾曲操作も意のままに操れます!

先端可動式工業用内視鏡HJ-ADV

オールインワンの携帯性にすぐれた一体構造。SDカード記録・3.5インチモニタ・700gの軽量ボディ。直径2.2mmから6.0mmご用意

その他の先端可動式内視鏡もございます。ぜひご検討ください。
アールエフ以外の先端可動式内視鏡Jスコープ 【直径6mm】

アールエフ360度先端可動式内視鏡φ6.9mm/3.9mm VJ-ADVの操作性

  • 全方向360°簡単アングル操作

  • 先端部の湾曲操作には、応答性と操作性に優れたダイレクトコントロール方式の新機構ジョイスティックを採用。
    複雑に入り組んだ現場での湾曲操作も意のままに操れます。
    ジョイスティックから指を離すだけで、湾曲形状を正確に保持。検査実務を重視した利便性を備えてえています。

  • メタルブレードで挿入性・耐久性が向上

  • VJ-ADVは外形6.9mmの挿入部(カメラケーブル)にメタルブレードを採用することで、挿入性と耐久性を大幅に向上。細管の湾曲形状への挿入も手元押込みがスムーズになり、最小クラスの先端硬質長(15mm)が先端の曲がり、通過性を強力にアシストします。。
    三脚取付可能です。


アールエフ先端可動式内視鏡φ6.9mm/3.9mm VJ-ADVの特長

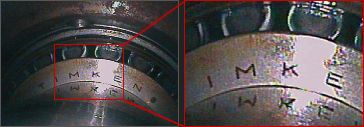

  • 2倍デジタルズーム表示

  • ズーム表示切替ボタン1つで、モニター上でのズーム表示が可能です。※被写体を広く見渡し、気になる箇所を大きく映して詳細画像で確認ができます。


  • 温度警告センサー

  • カメラケーブル先端に温度センサーを装備。観察地点でのケーブル先端の温度を計測してモニターに表示します。また、ケーブル先端が限界温度に近づくと警告マークを表示
    ※温度表示は温度計測を目的としたものではありません。


  • 音声記録
  • ハンズフリーマイクロフォンで、動画と共に音声も保存。観察時の情報を音声記録することができます。
    ※ハンズフリーイヤホンマイクは付属いたしません。

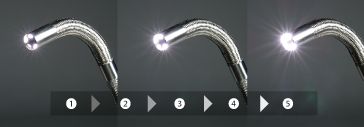

  • 超高輝度LED4灯搭載

  • ∅6.9mmの先端部には超高輝度白色LED4灯を内蔵。OFFHIGHまで5段階の光量調節が可能で、被写体や撮影状況に合わせ最適な明るさを設定して観察できます。


  • LEDフラッシュ撮影
  • 太径の配管内や暗い空間での被写体撮影時に、4灯のLEDによるフラッシュ撮影機能が威力を発揮。デジタルカメラのフラッシュ撮影感覚で被写体を鮮明に撮影できます。


  • 携帯性に優れたコンパクトボディ

  • 多彩な機能を搭載し、携帯性に優れた『片手で持てるコンパクトボディ』を実現。モニターは大きく見やすい3.5インチカラーデジタルTFTを採用。記録メディアは、汎用性の高いマイクロSDカードの利用が可能。また、専用スタンドを標準装備。器具への固定やハンズフリーでの使用にも役立ちます。


  • どこでも手軽に使える乾電池仕様
  • 単三アルカリ乾電池4本で連続1.5時間の使用が可能。また、市販の単三充電池を使用することでランニングコストを抑えることもでき、経済的です。電源のある現場では付属のACアダプタでの使用も可能です。

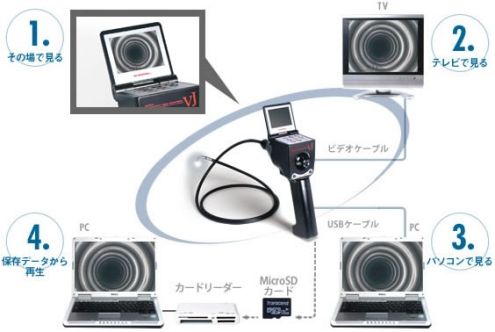

アールエフ先端可動式内視鏡φ6.9mm/3.9mm VJ-ADVのシステム図

本体のSDカードやUSB端子、NTSCビデオ出力を利用すれば、PCやTVモニターへのデータ出力が可能です。
撮影結果の検証、顧客への説明・報告など目的に合わせてご利用頂けます。
先端可動式ビデオ内視鏡VJ-ADV

アールエフ先端可動式内視鏡φ6.9mm/3.9mm VJ-ADVの仕様

挿入部 外形 ∅6.9mm
有効長(単位:m) 1.5m/ 3.0m/ 5.0m/ 8m
外装 メタルブレード
防水性 挿入部防水
耐液体性 マシン油、軽油、灯油、エンジンオイル、3.5%塩水が付着しても支障はありません。
光学系 視野角(水平/垂直) 72°/ 54°
F No. F 6.0
観察深度 15mm~ ∞
照明 超高輝度白色LED4灯
湾曲部 湾曲角 360°方向湾曲 各90°以上
湾曲操作 ダイレクトコントロール方式によるジョイスティック湾曲操作
先端硬質長 15mm
液晶モニター 3.5inchカラーデジタルTFT
観察機能 デジタル2倍ズーム表示
外気温度表示(摂氏/華氏)
危険温度警告表示
感度調整 5段階
撮影機能 LEDフラッシュ撮影(静止画像)
タイムラプス録画(動画)
入出力 映像出力 専用∅2.5mmステレオミニジャック RCAビデオ端子変換
USB出力 ミニB端子 Ver.2.0 ビデオキャプチャ出力
ドライバ・ビューアソフト付属
音声出力 モノラル平型端子ハンズフリーイヤフォン(付属いたしません)
マイク入力 モノラル平型端子ハンズフリーマイクロフォン(付属いたしません)
記録 メディア MicroSDカード 最大2GB
静止画 JPEGフォーマット 640×480pixel
動画 MotionJPEGフォーマット(AVI拡張子ファイル)
640×480pixel 15~30fps
付属マイクロフォンによる音声録音機能
記録容量
(Microカード1GB使用時)
静止画像:約500枚
動画:約60分/タイムラプス時:最大9時間
再生機能 保存ファイル:一覧表示(9分割)、静止画フル画面表示 動画ファイル: 再生・一時停止
メニュー操作 映像調整機能
明るさ・コントラスト・色合い・シャープネス)
保存画像消去
時刻合わせ
言語切替: 日本語/英語
USBマスストレージ
使用温度 空気中−30℃~60℃(結露なきこと)/水中10℃30℃
電源 DC駆動 DC 6V(単3アルカリ乾電池4本使用)
AC駆動 ACアダプター(100V~240V)
動作時間 最大約1.5時間(単3アルカリ乾電池4本使用時)
重量 570g(乾電池含まずケーブル長1.5mの場合)
アルミケース 490×415×135(mm)
メーカー

株式会社アールエフ

修理や不具合点検など、弊社にお気軽にご相談ください。

メーカー保証について:本体保証は1年間。ケーブルは消耗品扱いのため保証なし
