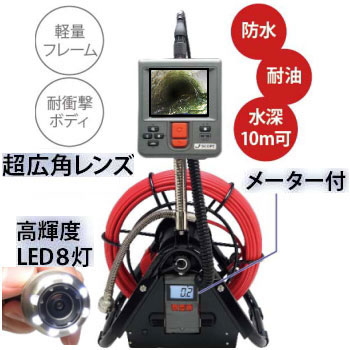

J-SCOPE 管内検査カメラQV-PRM283A 本体3年保証

見る・記録・使うのすべてが快適性能。 本体3年保証
検査効率アップ ▶ デモ機依頼

90度エルボ2か所(VU40)もラクラク挿入。

ケーブル長さ:30m 耐衝撃 軽量ドラム 水深10mの水中OK

適応管径:直径40-100mm ヘッド外径:28mm

超広角レンズ150.8° 遠方観察可能 挿入距離メーター

伸縮ポールPL5:最大5m パイプワゴンで最大300mm管径

SDカード記録 防塵防水IP55の本体 高解像度VGA

3.5インチモニタ 単3乾電池で3時間駆動

デジタルズーム 回転・反転 ビデオ出力 USBデータ転送

ケーブル交換式 耐油式防水ケーブル 堅牢なケーブル接続部

別売り伸縮ポールPL5:最大5m

別売りパイプワゴンで最大300mm管径

送料/代引手数料無料 本体のみ 注文FAX お問合せ 見積依頼 デモ機依頼
製品名 ヘッド直径 長さ 価格
商品コード P-QV-PR283330
標準在庫
J-SCOPE 管内検査カメラQV-PRM283A 長さ30m 距離メーター、センタリングブラシつき 本体3年保証
28mm 30m SALE 税別 176,800円
(税込 194,480円)
商品コード P-MTA-PRM-1
標準在庫
J-SCOPE 交換用カメラヘッド PRM-1 (PRM283A用)
28mm - 税別 80,000円
(税込 88,000円)
商品コード P-MTA-PL5
標準在庫
オプション品
J-SCOPE LEDライトつき伸縮ポールPL5 最大5mまで
税別 60,000円
(税込 66,000円)

J-SCOPE 管内検査カメラQV-PRM283A の特長

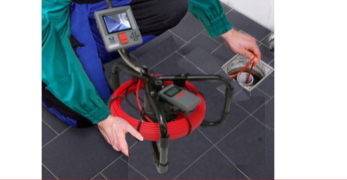

  • 横置きも・縦置きも可能で狭い場所でもOK

  • 持ち運びに便利な軽量かつ、頑丈なフレームを採用。
    防水だから、清掃も簡単。

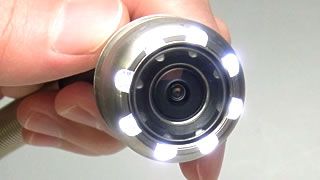

  • 高性能なカメラヘッド

  • 頑丈なサファイアガラスを採用し、0~60℃の耐熱性、
    高輝度LED8灯を搭載した高性能なカメラです。

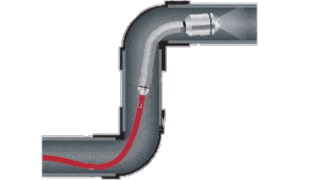

  • 優れた曲管通過 動画で紹介

  • 90°エルボ部2箇所の通過が可能です (管内の状態による)
    曲げR=150mmでよく曲がる(管内の状態による。)

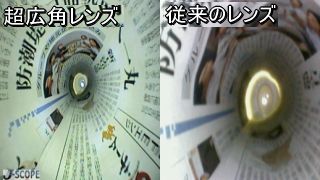

  • 超広角レンズ

  • 壁の壁面も良く見える!押し込んだ先の直視のみならず、
    壁面もよく観察できます。鮮明な画像

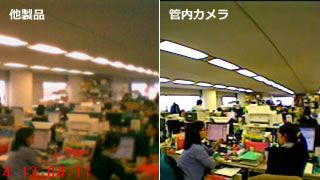

  • 遠方観察可能:遠くまで見える

  • 10mm~無限遠の焦点距離に対応し、遠くのものまで綺麗に映し出すので、広い空間の撮影にも適しています。

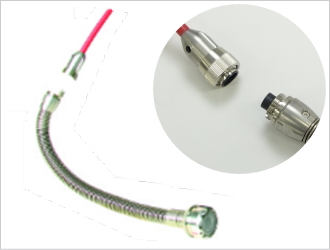

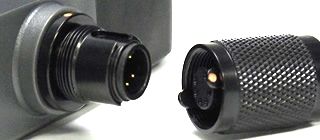

  • 頑強な耐久性を誇るメタルコネクターを採用

  • 検査中のケーブルのひねりによる負荷から
    破損を防げる堅固さを備えています。

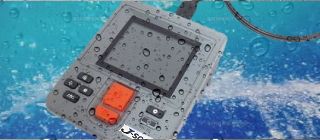

  • 防塵防水規格IP55規格に準拠

  • 雨や砂塵の中など過酷な環境条件でも実力を発揮
    本体も防塵防水仕様(IP55)です。

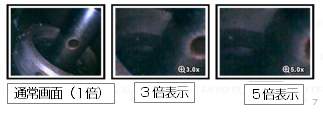

  • デジタルズーム機能

  • 3倍、5倍のデジタルズーム機能
    小さな検査対象まで観察できます。

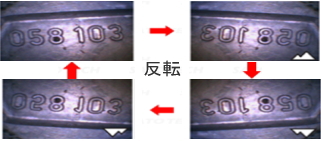

  • 4パターンのミラー反転機能

  • 見やすい状態になるよう画像の反転が可能です。
    左右反転(ミラー)、180度反転

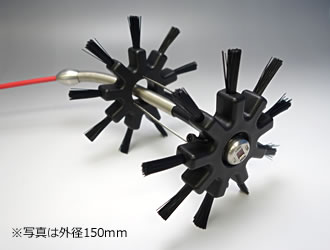

  • センタリングブラシ 直径100mmつき

    カメラを管の中心に配置できます。管内への導入、抜き取り時にカメラ部のひっかかりを防止します。別売Φ150mm

  • 交換用カメラヘッド(別売り)

  • 挿入や引き抜きといった過程で、損傷を負いやすいヘッド部のみのj取り替えが可能になりました。交換は簡単!

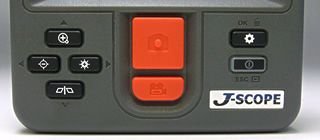

  • ボタンひとつで市販のSDカードに記録

  • 直感的な操作が可能な簡単操作。
    静止画、動画の保記録。報告書の作成に活用できます。

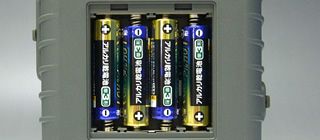

  • 単3電池で3時間の長時間駆動を実現

  • 広域での検査にも安心して使用できます。
    単三電池駆動なので海外への持出しも可能です。


  • LEDライトつき伸縮ポールPL5(別売) 動画で紹介

  • 1.2m~最大5mまで伸ばすことができます。はしご不要に!
    天井や空調、下水管を見ることが可能。
    カメラヘッドに装着。角度の変更可能なので便利

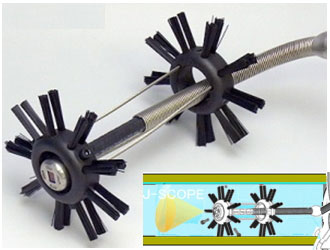

  • センタリングブラシ直径100mmつき

    カメラを管の中心に配置できます。管内への導入、抜き取り時にカメラ部のひっかかりを防止します。別売Φ150mm

  • 洗浄が簡単



  • 管内検査カメラQV-PRM283A

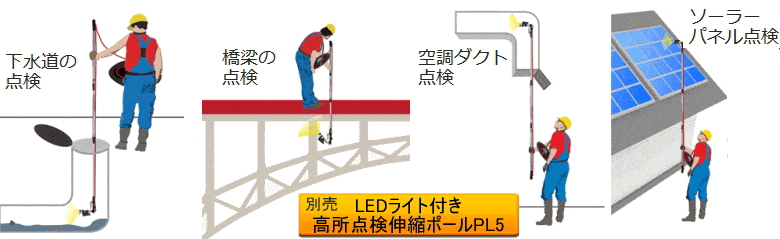

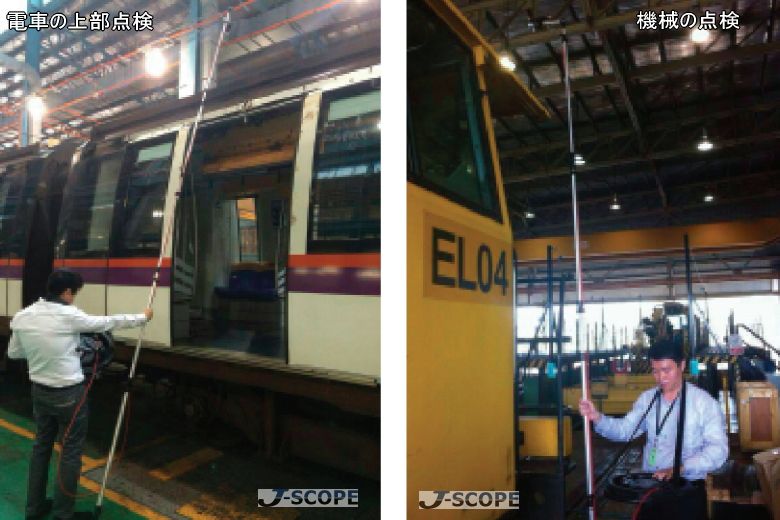

高所点検カメラ (別売りLED照明つき伸縮ポールPL5)詳細はこちら

別売りLED照明つき伸縮ポールPL5で、地上から安全に「高所点検」や「床下点検」

高所点検カメラ

管内検査カメラ【J-SCOPE ジェイスコープ】

J-SCOPE 工業用内視鏡ビデオスコープQVの特長

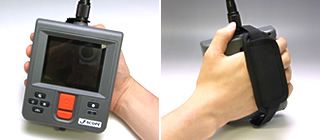

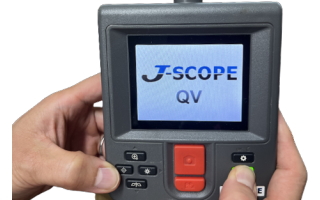

SDカード記録 軽量300gの本体 3.5インチモニタ 防塵防水IP55の本体 単3乾電池で3時間駆動

デジタルズーム3倍/5倍 回転・反転 ビデオ出力 USBデータ転送 多くの言語に対応 便利な三脚ネジ穴

ケーブル交換式 耐油式防水ケーブル 堅牢なケーブル接続

工業用内視鏡ビデオスコープQVの仕様

防水規格 IP55(※1)
ディスプレイ 3.5インチTFT LCDモニター(QVGA)
電池寿命 約3時間
記録媒体 SDカード(最大32GBまで対応)
静止画記録形式(サイズ) JPEG(640×480)
動画記録形式(サイズ) AVI(640×480) 動画フレーム・レート:30fps
ビデオ出力形式 NTSCまたはPAL
インターフェイス USB端子(Mini-B)/AV出力
対応言語

日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

海外の現地法人で使用する場合にもスムーズな導入が可能

使用環境温度/湿度 0~60°C / 90%RH未満
保管環境温度/湿度 0~60°C / 90%RH未満
本体サイズ 140 mm(長さ)× 116 mm(幅)× 42 mm(厚さ)
付属品

付属品 取扱説明書、SDカード、キャリングケース、テスト電池
USBケーブル、AVケーブル、電池カバーネジ

(※1)防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。

J-SCOPE 管内検査カメラQV-PRM283A の用途

用途は、電力、火力、原子力発電所、ガス貯蔵施設、石油プラント、化学プラント、水道、工場調査、供給管内調査、建物診断など幅広く管内の調査やメンテナンスに利用されており、その高い耐久性を高く評価して頂いております。

電力ガス通信設備、石油精製所や化学プラントの各種配管調査、建物の構造物の調査、各種ケーブルの埋設されている地中配管調査、高速道路などのメンテナンス用、排水のつまり水漏れなど多くの用途に人気の機種です。

自動車業界に工業用内視鏡QV

エンジン、CPUボックス、ドアなどの内部検査。
精密部品、金属加工部品、金型加工品の品質検査。

建設・住宅・土木に工業用内視鏡QV

壁内の断熱材、鉄骨の診断、内部配線の断線確認。
壁・床下・天井裏などの観察。

ビル、マンションの建物点検に工業用内視鏡QV

電気、給水排水、空調、消防設備
配管検査、浄化槽や冷水塔、貯水槽


水道・ガス設備の点検に工業用内視鏡QV

給排水管の錆、腐食、詰まり等の点検。

航空機・鉄道・船舶に工業用内視鏡QV

エンジン内部。
モーター、タービン、ディーゼルエンジン、フレーム、配管の保守点検。

化学プラントに工業用内視鏡QV

各種配管の工場調査に。
消火系配管や排水系配管の定期検査にでの配管検査や配管診断に


電気・空調設備の保守管理に工業用内視鏡QV

トランス・配電盤内部などの観察。
ボイラー、熱交換器などの品質検査、保守管理。
エアコン内部検査、ダクト内の保守点検。ファクシミリやコピー機などの精密機器内部の観察

電力・石油化学プラントに工業用内視鏡QV

各発電所設備の保守管理。
給排水管の錆、腐食、詰まりなどの点検

地中埋設管(排水管・ガス管・上下水道・電設配管)に工業用内視鏡QV

電設配管やガス配管、上下水道、排水管、情報通信配管など
特に鉛管の敷き直し工事、パイプ挿入工法、ライニング工法などの埋設管調査に


J-SCOPE 管内検査カメラQV-PRM283A の納入実績

扱いやすさナンバーワンで多くの企業様に人気の管内検査カメラです。

国土交通省関東地方整備局、独立行政法人水資源機構、東北発電工業株式会社、
大阪府南部流域水道事務所、 東広島市役所 下水道施設課、 JFEスチール株式会社、JXTGエネルギー、
ニッコウ検査株式会社、東洋濾紙株式会社、 日進機工株式会社、小田急デパートサービス株式会社、
株式会社一高、株式会社カンプロ、株式会社アスカサービス、 石川建設株式会社、環境リサーチ、
株式会社KSK、株式会社ニッケン鋼業、日本工業検査株式会社、 株式会社東京流通センター、株式会社アオイプランニング、新日本空調サービス株式会社、協和産業株式会社--------

J-SCOPE 管内検査カメラQV-PRM283A カメラケーブルの仕様

-

配管内検査カメラQV-PRM283A メータ付

カメラヘッド

頑丈なサファイアガラス  直径28mm

カメラケーブル長さ 30m
ケーブル

直径6mm

最少曲げ半径R150mm

Φ40mmの管で90度のエルボを2回通過可能 (管内の状態による)

防水 水深10メートル
LED スーパー高輝度LED8灯
視野角 150.8度(対角線方向)
焦点深度

10mm~無限遠  遠方観察可能

適応管径 Φ40mm~Φ100mm
対応言語

日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

海外の現地法人で使用する場合にもスムーズな導入が可能

サイズ

ケーブル長さ30メートル+防水ドラム: 約5.8Kg
付属センタリングブラシ  Φ100mm

付属品一覧

J-SCOPE 管内検査カメラQV-PRM283A のアクセサリー

●予備のカメラケーブルがあれば万が一の時にも安心。 ●用途に応じて交換ができるのでランニングコストが削減





ケーブル交換式で多様化する検査ニーズに対応できます 交換式ケーブルの一覧は、こちら >>>
マシン油、軽油、灯油、エンジンオイル等が付着しても支障はない防水・耐油性ケーブルで幅広い現場で採用

・エンジンオイル ・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油 ・トランスミッションオイル
・灯油 ・洗浄液(ガラス) ・食用植物油・航空用燃料油 ・油圧油 ・タービンオイル ・不凍剤 ・エタノール ・塩水

防水防じん・耐油ケーブルの着脱交換方法

動画で紹介(音あり)


J-SCOPE 管内検査カメラ用LEDつき伸縮ポールPL5

これは便利!LED照明つきで1.2m~最大5mまで伸ばすことができます。
先端部にカメラを装着させることができるので作業効率が向上します。
照明は、距離にして10mまで明るくすることができます。
LEDライトは10Wです。防塵防水!

送料/代引手数料無料 本体のみ
製品名 価格(税込)
J-SCOPE LEDライトつき伸縮ポールPL5 最大5mまで
在庫
66,000 カゴに入れる

管内検査カメラ用センターリング直径50mm

管内の突起物にひっかかりにくい設計
内径:28mm 外径:50mm 長さ:36mm

管内検査カメラ

製品名 価格(税込)
管内検査カメラ用センターリングφ50mm
在庫
17,380 カゴに入れる

交換用カメラヘッド(別売り)

挿入や引き抜きといった過程で、損傷を負いやすいヘッド部のみの取り替えが可能になりました。交換は簡単!

製品名 価格(税込)
管内検査カメラヘッド28mm (PRM283A用)
在庫
88,000 カゴに入れる
管内検査ケーブル30mのみ (PRM283A用) 101,200 カゴに入れる

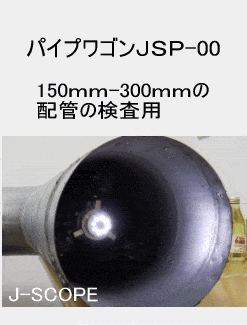

大口径管向け管内検査カメラ用パイプワゴンJSP-00

150mm-300mmの配管検査用。6個のタイヤが動きをスムーズにします。
いつもカメラが真ん中で確実に画像をとらえてくれる。動画はこちら

送料/代引手数料無料 本体のみ
製品名 価格(税込)
J-SCOPE パイプワゴンJSP-00 高さ可変式キャスター付 管内検査カメラ用
在庫
107,800 カゴに入れる

センタリングブラシ直径100mm/150mm

カメラを管の中心に配置できます。管内への導入、抜き取り時にカメラ部のひっかかりを防止します。

製品名 価格(税込)
センタリングブラシ(外形100mm)
在庫
19,580 カゴに入れる
センタリングブラシ(外形150mm)
在庫
20,680 カゴに入れる

J-SCOPE LEDライトつき伸縮ポールPL5(別売) 動画で紹介

 下をクリックすると動画で紹介。音が出ます。

点検カメラ

LEDライトつき伸縮ポール(最大5m)

距離にして10mまで明るくすることができます。



オプションでもう1台LEDライトをつけることができます。



LEDライトは10Wです


ケーブル交換式(工業用内視鏡QV・PRO3EX・ズーム用)

●予備のカメラケーブルがあれば万が一の時にも安心。 ●用途に応じて交換ができるのでランニングコストが削減





ケーブル交換式で多様化する検査ニーズに対応できます 交換式ケーブルの一覧は、こちら >>>
マシン油、軽油、灯油、エンジンオイル等が付着しても支障はない防水・耐油性ケーブルで幅広い現場で採用

・エンジンオイル ・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油 ・トランスミッションオイル
・灯油 ・洗浄液(ガラス) ・食用植物油・航空用燃料油 ・油圧油 ・タービンオイル ・不凍剤 ・エタノール ・塩水

防水防じん・耐油ケーブルの着脱交換方法

動画で紹介(音あり)


動画で紹介 音あり

基本の使用方法

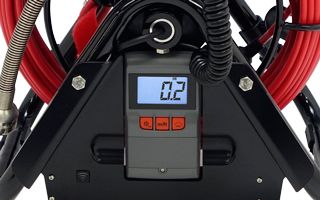

距離メーター付 挿入距離が一目でわかるデモ動画

90度のエルボもらくらく 動画で紹介

大口径管の検査用パイプワゴン(別売)動画で紹介
