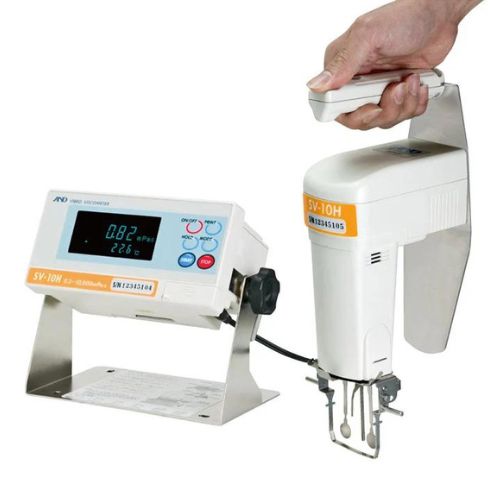

A&D音叉振動式SV型粘度計ハンディタイプSV-Hシリーズ(SV-1H/SV-10H/SV-100H)

JIS規格対応 音叉振動式粘度計SV-AJIS規格対応 音叉振動式粘度計SVシリーズA&D音叉振動式粘度計SVシリーズJIS Z8803A&D音叉振動式粘度計SVシリーズJIS Z8803JIS規格対応 音叉振動式粘度計SVシリーズJIS規格対応 音叉振動式粘度計SVシリーズJIS規格対応 音叉振動式粘度計SVシリーズ

・JCSS 校正対象機器
・音叉型振動式粘度計計SV-1H/SV-10H/SV-100H
・使用場所を選ばない簡易ハンディタイプ
現場でのインク粘度、塗料粘度も測定
・キャリングケース標準装備
(スタンド、ソフトウェア、容器等は付属しません)
・2mLから測定可能(SV-1H、AX-SV-51使用時)
・粘度標準液を利用し、ユーザーでの粘度校正可能
・耐侵食性の強いチタン製振動子
・正確な温度検出 ・長時間の連続測定可能
・物性変化の連続測定可能

弊社ではメーカー(A&D)と協力して、全国へ対応しております。校正書類の発行可(有償)




粘度計SV-1H/SV-10H/SV-100Hの用途

潤滑油や作動油などの温度変化過程における粘度測定

半導体の研磨剤やクーラントオイルの粘度測定

インク、塗料などの粘度測定

ゲル化点や硬化過程における粘度測定

食品、飲料物の粘度測定

非イオン系界面活性剤の曇点測定や粘度測定

粘度計SV-1H/SV-10H/SV-100Hの特長

使用場所を選ばないハンディタイプ

現場でのインク粘度、塗料粘度も簡単に正確に測定できます。

フルレンジ1%の高い測定精度

0.3~1,000mPa・s/0.3~10,000mPa・s/1,000~100,000mPa・sと広い測定範囲

正確な温度検出

長時間の連続測定可能

ユーザーでの校正可能

物性変化の連続測定可能

非ニュートン液体・気泡入り試料・流動状試料・ゾルゲル測定可能

振動子に気泡が付着した場合は、測定精度に影響しますのでご注意下さい

2mlから測定可能(SV-1H、AX-SV-51使用時)

キャリングケース標準付属

*スタンド、ソフトウェア、サンプル容器等は付属しておりません。

RS-232C標準装備

見やすい大型蛍光表示

SV型(音叉型振動式)粘度計の測定理論・機構

測定理論

液体中で、振動子を一定振幅にて共振させ、振動子の粘性抵抗を加振力となる電流値を測定することから粘度を求める。

測定機構

音叉形状を有する2枚の板バネの中央に電磁駆動部を設置して板バネを一定の設定振幅にて共振させる。

粘性抵抗により異なる駆動電流を検出し、あらかじめ記憶させている検量線と対応させて演算し、粘度を測定する。


●回転式粘度計:

液体中に入れられた回転体に一定の回転運動をさせ、この時、回転するのに 必要となるトルクが、粘度値に比例することを利用します。

●音叉式粘度計:

音叉を使った粘度計では音叉のように固有振動数で共振させる時に、振幅を一定にするのに必要な駆動力(電磁力)により粘度を測定しています。この方式は音叉構造の採用により高感度

粘度計SV-1H/SV-10H/SV-100Hの仕様

モデル SV-1H SV-10H SV-100H
測定方式 SV型(音叉型振動式)
固有振動数 30Hz
測定粘度範囲 0.3mPa・s~1,000mPa・s 0.3mPa・s~10,000mPa・s 1,000mPa・s~100,000mPa・s
測定精度(再現性) 1%(フルレンジ) 設置環境:20~30℃、結露しないこと(AX-SV-51スタンドセット使用時)
最小サンプル量
(AX-SV-51スタンドセット使用時)
2ml~(AX-SV-55使用時) 10ml~(AX-SV-34使用時)
試料温度測定部 0~160℃/0.1℃表示
表示部 蛍光表示管
通信機能 RS-232C標準
振動子材料 チタン(JIS2種)
温度センサ保護管材質 チタン(JIS2種)
電源 ACアダプタ(TB-135:100V 50Hz/60Hz、約14VA)

A&D音叉振動式粘度計ハンディタイプSV-Hシリーのオプション

粘度計校正用標準液(JS2.5)
容量500ml、JIS Z8809に基づく証明書付き。SV-1H、SV-10Hで使用可能
AX-SV-31-2.5
粘度計校正用標準液(JS5)
容量500ml、JIS Z8809に基づく証明書付き。SV-1H、SV-10Hで使用可能
AX-SV-31-5
粘度計校正用標準液(JS10)
容量500ml、JIS Z8809に基づく証明書付き。SV-1H、SV-10Hで使用可能
AX-SV-31-10
粘度計校正用標準液(JS20)
容量500ml、JIS Z8809に基づく証明書付き。SV-1H、SV-10Hで使用可能
AX-SV-31-20
粘度計校正用標準液(JS50)
容量500ml、JIS Z8809に基づく証明書付き。SV-1H、SV-10Hで使用可能
AX-SV-31-50
粘度計校正用標準液(JS100)
容量500ml、JIS Z8809に基づく証明書付き。SV-1H、SV-10Hで使用可能
AX-SV-31-100
粘度計校正用標準液(JS200)
容量500ml、JIS Z8809に基づく証明書付き。SV-10Hで使用可能
AX-SV-31-200
粘度計校正用標準液(JS500)
容量500ml、JIS Z8809に基づく証明書付き。SV-10Hで使用可能
AX-SV-31-500
粘度計校正用標準液(JS1000)
容量500ml、JIS Z8809に基づく証明書付き。SV-10Hで使用可能
AX-SV-31-1000
粘度計校正用標準液(JS2000)
容量500ml、JIS Z8809に基づく証明書付き。SV-100Hで使用可能
AX-SV-31-2000*1
粘度計校正用標準液(JS14000)
容量500ml、JIS Z8809に基づく証明書付き。SV-100Hで使用可能
AX-SV-31-14000
粘度計校正用標準液(JS160000)
容量500ml、JIS Z8809に基づく証明書付き。SV-100Hで使用可能
AX-SV-31-160000
サンプル容器<PC(ポリカーボネート)製、容量35~45ml>付属品と同じもの。10個セット AX-SV-33
少量サンプル容器<PC(ポリカーボネート)製、容量10ml>フタ付10個セット AX-SV-34
ガラス容器(容量約13ml) AX-SV-35
位置決め用ストッパー AX-SV-36
循環水ジャケット1個<本体:PC(ポリカーボネート)製、パッキン:シリコンゴム製>、少量サンプル容器フタ付4個 AX-SV-37*2
ガラス容器(容量約60ml、内径47mm)10個セット AX-SV-38
プラスチック保存容器(容量 120ml)、20個セット AX-SV-39*3
アナログ電圧出力(0~1V) AX-SV-42
延長ケーブル(5m) 計測部と表示部接続延長用 AX-SV-43
スタンドセット(X-Y-Zステージ付き計量部固定スタンド、) AX-SV-51*4
X-Y-Zステージ AX-SV-52
ソフトウェアセット
(WinCT-Viscosity×1個、RS-232Cケーブル×1本、シリアル-USBコンバータ×1個)
AX-SV-53-JA
容器セット〈10ml/13ml/45ml〉(循環水ジャケット付き) AX-SV-54*5
容器セット〈2ml〉(循環水ジャケット付き、SV-1H用) AX-SV-55*6
容器ホルダー〈PC(ポリカーボネート)製、容量2ml用〉5個セット (透明) AX-SV-56-1
容器ホルダー〈PC(ポリカーボネート)製、容量2ml用〉5個セット (黒) AX-SV-56-2
容器台(容量2ml用)2個セット AX-SV-57
サンプル容器〈PC(ポリカーボネート)製、容量2ml〉フタ付き100個セット AX-SV-58
ガラス容器(容量2ml) 5個セット(フタなし)、容器台1個 AX-SV-59
USBコンバータ・ケーブルセット AX-USB-25P
コンパクトプリンタ AD-8127
イーサネット・コンバータ(データ収集ソフト WinCT-Plus付) AD-8526
*1:25℃以下でお使いください
*2:循環水ジャケットはホースの屈折などによる内圧がかからない状態でご使用ください。水流が止まり、圧力がかかると破損することがあります。
*3:密閉性に優れ液漏れしにくい。本体・フタ:PP(ポリプロピレン)、中フタ:LDPE(低密度ポリエチレン)
*4:計量部固定スタンド×1個、X-Y-Zステージ×1個、サンプル容器〈PC(ポリカーボネート)製、容量2ml〉フタ付き×1個、 容器ホルダー〈PC(ポリカーボネート)製、容量2ml用〉×1個、サンプル容器〈PC(ポリカーボネート)製、容量45ml〉×1個
*5:サンプル容器〈PC(ポリカーボネート)製、容量45ml〉×5個、少量サンプル容器〈PC(ポリカーボネート)製、容量10ml〉×5個、ガラス容器(容量13ml)×2個、循環水ジャケット×1個。
*6:サンプル容器〈PC(ポリカーボネート)製、容量2ml〉フタ付き×10個、ガラス容器(容量2ml)×10個、容器ホルダー〈PC(ポリカーボネート)製、容量2ml用〉透明×3個、黒×3個、容器台(容量2ml用)×1個、循環水ジャケット×1個、サンプル容器〈PC(ポリカーボネート)製、容量45ml〉×5個。
