J熱電対の着脱が簡単にできるワンタッチコネクタ。
熱電対や補償導線をワンタッチではさむだけの簡単さ。
何度でも使用できるのでコスト削減。時間短縮。
※ケーブル長さは自由に変更指定可能
※接続端子はミニプラグメス、Ｙ端子、ムキだしなど変更指定可能
短納期でお届け！大量注文の対応OK！1本からでも特注生産OK！ 😄お問い合せこちら
ケーブル先端の外装被覆を剥ぎ取ります。さらに内装被覆(赤・白)を萩剥ぎ、先端を4～5回ねじります。これが温度センサーとなり、接点部で温度計測を行います。
※接続があまいと温度が不安定になります。
反対側のケーブル先端も同様に、外装被覆と内装被覆を剥いでリード線を出し、ワンタッチコネクタに接続します。
矢印の方向にコネクターを押しながら、ケージクランプ側に線が突き当たるまで差し込みます。コネクターを離すとスプリングが閉じて結線されます。
リード線の色と同じ色の中継ケーブルにつなぎます。色が異なる線同士をつなぐと正確な測定ができません。
| 型番 | CJV*-PMCL |
|---|---|
| 熱電対タイプ | J熱 class2相当 |
| 公称断面積mm2 | 0.5SQ（7/0.32） |
| 使用温度範囲 | 常用60℃まで |
| 被覆材質 | ビニル |
| 被覆仕上がり外径 | 2.8mm×4.6mm |

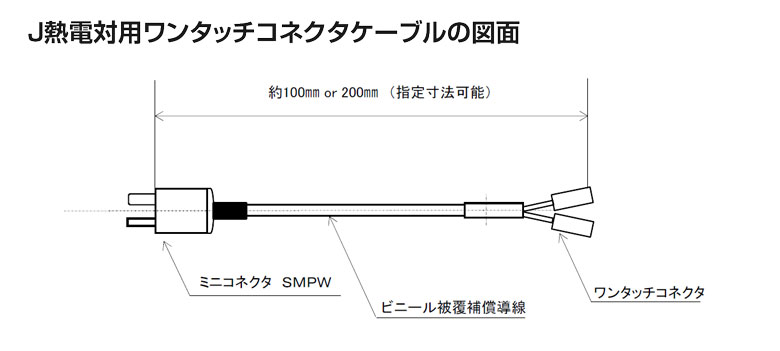

| 末端形状 | ミニプラグオス－ワンタッチコネクタ (変更指定可能) |
豊富な知識を持つ専門スタッフにご相談！ 大量注文の対応OK！
短期間で製造可能。1本から特注仕様の温度センサ（熱電対・測温抵抗体）の制作可能。
校正証明書,試験成績書,トレサビリティ体系図（有償） 😄 お問い合せはこちら
J熱電対用変換ケーブルJ熱電対用のコネクタ変換ケーブル。各種温度指示計に簡単に接続可能です。
ケーブル長さや接続端子は変更対応可能。耐熱:60℃。ビニル被覆
J熱電対用ワンタッチコネクタ中継ケーブルJ熱電対の着脱が簡単にできるワンタッチコネクタ。補償導線や熱電対をワンタッチではさむだけの簡単さ。何度でも使用できるのでコスト削減・時間短縮に貢献。
J熱電対延長ケーブル温度計本体と温度センサの間を延長するためのJ熱電対延長ケーブル。防水性能・柔軟性・コスト面に優れたビニル被覆。ケーブル長さや接続端子は変更対応可能。耐熱:60℃
※1本からお客様の要望にあわせ特注温度センサ製作可能：熱電対・白金測温抵抗体Pt100。
コンプレッションフィティングのご用意も可能です。（フランジ、ニップルなどの対応も可能）
