オゾンガス利用エリアでの濃度管理に用いられるオゾン計や、警報器として使用される機器は、性能・メンテナンス性・コストのバランスが重要です。
校正書類の発行可(有償)
オゾンガスモニタ無指示伝送型OZG-EC-010K/011Kは、これらの点に考慮し、幅広いニーズにお応えできるオゾン計として設計されております。
オゾンガス警報ランプが点灯。警報出力つき。

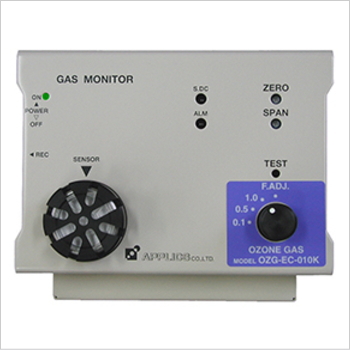

デジタルオゾンガスモニタOZG-EC-010K/011Kは、750gの小型サイズ(154x113x76mm)
オゾンモニターEMには、温度・湿度などの環境要因の影響を受けにくい、新開発オゾンセンサ搭載
オゾンモニターEMのセンサ交換時は簡単な調整のみで、簡単なメンテナンス
初期オゾン校正は、ゼロ調整後、オゾンセンサ補正係数に合わせるだけでスパン調整が可能
伝送出力によりオゾン濃度がリアルタイムに出力されますので、濃度監視が可能
警報出力として接点1cを採用していますので、設定値に対してon/offが可能
センサ延長ケーブル(標準5m)のオプション品の使用も可能
製品名 | オゾンガス検知器EC | |
型 式 | オゾンガス検知器EC-01 | ガス検知器EC-02 |
測定範囲 | 0-1.00ppm | 0-10.0ppm |
測定精度 | F.S.の±10%以内 | |
90%応答時間 | 90秒以内 | |
測定方式 | 定電位電解法 拡散式 | |
警報設定値 | 0.1、0.5、1.0ppm | 1.0、5.0、10ppm |
警報設定方式 | ロータリースイッチで設定 |
|
警報方式 | ランプ点灯、接点出力 | |
出力信号 | 濃度信号:4-20mA絶縁型、負荷抵抗600Ω以下 警報接点:1c接点、0.5A,AC125V |
|
接続方式 | 端子台 | |
使用環境 | 温度:-5から40度 湿度:30-95%(結露なきこと) |
|
電源 | AC100V | |
外形寸法 | 154x113x76mm(突起物を含まず)、750g | |
取り付け方法 | M4ビス止め | |
その他の機能 | ゼロ調整、スパン調整、ファクター アジャスト機能 センサ断線ランプ表示、警報出力チェック |
|
別売り | オゾンセンサ延長ケーブル(標準5m) OP001 38,000円(税別) 長さ指定可 |
|
カタログ | オゾンガスモニタOZG-EC-010K/011Kのカタログ | |
使用説明 | オゾンガスモニタOZG-EC-010K/011K使用方法のPDFファイル |
注意:無風状態でなければ計測することはできません。
これまでのオゾンガス測定器は、ほとんどの場合吸引式となっており、ガス吸引式によるタイムラグ・オゾンガスの自己分解など、測定ポイントでの真値を測ることが非常に難しい状況でした。
オゾンガスモニタOZG-EC-010K/011Kは、拡散式センサが可能となったことで、これら不確定要素を排しより正確な測定が可能となりました。
オゾンガスモニタOZG-EC-010K/011Kは、 幅広い決定目的のために、電気的障害を受けにくい濃度出力(絶縁型)および警報接点(1c)を標準装備
特に濃度出力は、高精度を維持しながら測定する際や、精度確認を行なう場合の校正操作時に、必ず必要となる機能
どのような測定器であっても、必ず必要となる問題が校正作業です。特にオゾンガスの場合、現場における校正用ガスの調整は非常に厄介です。
これを解決したのが「ファクターアジャスト機能」です。センサ交換時(はじめての測定開始の時も含む)に、校正用ガス無しに簡単な調整を行なうだけで校正作業が終了します。
これにより、1年に一度のセンサ交換を行なうだけで、測定精度を維持することが可能となりました。(1年補償)
(1年を超えてセンサ交換を行なわない場合、測定精度を維持するためには校正用ガスによる調整が必要になります。)注)但し、この機能はセンサ交換時にのみ使用できるもので、測定中の機器について校正するものではありませんのでご注意下さい。測定中の機器校正については、校正用ガスによる調整が必要です。
拡散式が可能となったことで吸引システム部が不要となり、センサオゾンガス濃度に対するリニア出力などから、他の測定器では無し得ない低コスト化を可能としました。
放電式のオゾナイザーで、空気原料を用いた場合にNOxが発生する場合
粉塵等の浮遊物がひどく、オゾンセンサ拡散面を塞いでしまう場合
オゾンセンサに圧力がかかる場合(陽圧・陰圧共)
オゾンモニターECに取り付けるセンサは、従来、溶液の電気化学分析で用いられていた定電位電解法をオゾンガス電極に用いることにより、低濃度のオゾンガス分析を可能としました。
下記図にオゾンセンサの構造を示します。3つの電極は、電解液相と気相に接触しており、作用電極にO3が近づくと、O3+2e- O2+O2-の反応が起こります。
また、空気中の酸素を吸着した対極では、O2-+2H+ H2O の反応が作用電極と等価に生じます。
全反応としては、O3+2e-+2H+ O2+ H2O になり、このO3の酸化反応で流れる電流を検出すれば、オゾン濃度に比例した電流値が得られます。
