HDMI出力付デジタルマイクロスコープ UM20(実体顕微鏡検査・USB対応・リモコン付)

フルハイビジョン 1080p  60fpsで表示遅れなし オートフォーカス機能が画期的! 日本語画像計測アプリ付

HDMIマイクロスコープUM20(USB対応)HDMIマイクロスコープUM20(USB対応)HDMIマイクロスコープUM20(USB対応)偏光板+4倍対物偏光レンズセット PL-01を使用し反射のあるフィルムパックを撮影HDMIマイクロスコープUM20(USB対応)

●HDMI端子出力・USB接続可能
倍率:13倍~497倍 幅広い倍率をカバー
●長作動距離:最小22mm~最大214mm
●視野:13倍:40mm~140倍:3.8mm ~497倍:1mm
●画像計測アプリ付き
●フルハイビジョン画像を60フレーム/秒で表示遅れなし

オートフォーカス機能でストレスフリーの観察
次々に対象物を変えても、その度に自動でピントが合います。 ピント調整に時間をかける必要がありません。

■リモコンで簡単
■専用ソフト使用でパソコンから各種リモート操作が可能

別売り:偏光板+4倍対物偏光レンズセットでフィルムパックの反射を抑えて撮影可能なので品質検査に多く採用

*弊社はMicroLinks社 ViTinyの正規代理店

安心のアフターサービス


フルハイビジョン(1080P)の高解像度出力 :従来品より感度の良いCMOS採用!更に鮮明な画像表示を実現

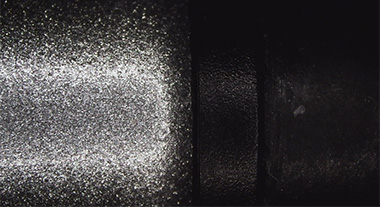

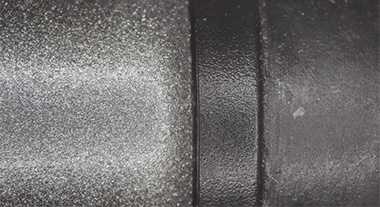

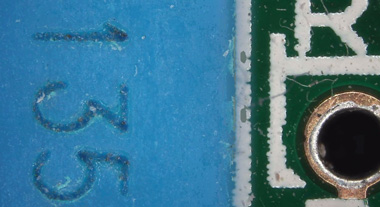

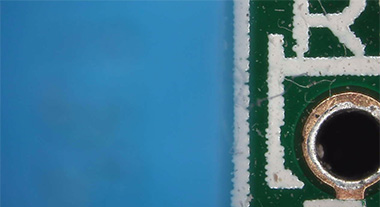

UM20の観察画像

デジタルマイクロスコープ顕微鏡 UM20の特長

圧倒的な使い勝手の良さ!従来のマイクロスコープの常識を超え、セットアップが圧倒的に簡単かつ高精細な顕微鏡

連続オートフォーカス

次々に対象物を変えても、その度に自動でピントが合います
毎回ピント調整する必要がないので、作業効率が大幅にアップします!

Youtube

リモコンで簡単操作

・各機能の設定はモニタ上に表示されるメニューを見ながら、リモコン操作で簡単に行うことが出来ます。

・リモコンでスコープ本体に触れずにオートフォーカス、露出値、LEDライトの明るさ、ホワイトバランス、ズームイン、ズームアウトなどの変更が可能です。


表示遅れなし!滑らかな画像で観察可能!

1秒間に60コマ撮影するので(60fps)画像がカクカクした動きにならず、高速動作も滑らかに表示

地上デジタル放送と同等以上

あらゆる角度から観察可能

作業距離の高さ調整ができます:22mm~214mm

・被写体とレンズが離れている場合も、また近くの場合でも鮮明に拡大表示。

高さや凹凸のある被写体でも使用可能

 ハンダ付けなど高さの作業スペースを確保。


30灯LEDリング照明搭載(調光機能つき)

対象物の凹凸までわかる鮮明な画像

HDMIで大画面出力

HDMIケーブルを本体に直接差し込み、大型モニタに映像を出力することが可能です。 細部までしっかり見たい場合や大勢で画像を確認したい場合に適しています。


専用ソフト使用でパソコンから各種リモート操作が可能

USB3.0接続でPCに画像を取り込むことが可能。
Windows端末対応の専用アプリを使用すれば、PC上からカメラを操作することができます。

画像計測機能つき


デジタルマイクロスコープUM20は、同時にUSB接続とHDMI接続が可能です。

- USB接続 HDMI接続
良い点 パソコンでデータの保存が簡単
ソフトウェアを使って計測・2画面などのテキストの書き込みなど画像編集が可能
なめらかな動きとフルハイビジョンの高解像度を両立。
細部までしっかり見たい場合や大勢で画像を確認したい場合に適しています。
HDMI端子のついたフルハイビジョンのモニター、
プロジェクターの大画面で観察可能
パソコン本体不要
リモコン操作で各種リモート操作が可能
弱み USBの通信速度に依存するため、解像度に比例して表示速度が遅くなる。

HDMI接続可能なフルハイビジョン対応のモニターやプロジェクターが必要。最近、価格が下がっています。

用途 画像計測・テキストの書き込み
撮影した画像や動画を使用し報告書レポートにし提出する場合にも便利。
目視検査が主な用途で更に高画質な画像で観察したい場合。

倍率による見え方の参考


☞大きい画像で見る

デジタルマイクロスコープ顕微鏡 UM20の画像計測アプリケーション


■静止画撮影・動画の録画が可能

■画像の計測が可能

正確な計測のために校正(キャリブレーション)も可能です。
長さ、面積、角度、辺の合計、弦長、アーク長、円周、半径、直径等の測定

■オートフォーカス

シングルオートフォーカス:同じ対象物を次々と交換してもピントがずれません。
連続オートフォーカス:異なる対象物を次々と交換しても、そのたびに自動でピントがあい、作業効率アップ。

■インターバル撮影が可能

設定した時間ごとに自動的に撮影をしてくれる機能。
一定期間、静止画又は動画の記録時間を設定することが出来ます。

■拡大鏡機能(2倍/3倍)で部分拡大が可能

■ミラー回転機能で画像の回転が可能

■比較モードで別画像と重ねて比較が可能



デジタルマイクロスコープ顕微鏡 UM20の仕様

MicroLinks社のViTiny UM20。ViTinyは、View(観察)と Tiny(小さい)を合わせた造語

製品型番 UM20
最大倍率 497倍
ズーム倍率 最小倍率:13.2倍 焦点距離:214mm 視野領域:40mm
最大倍率:140倍 焦点距離:22mm 視野領域:3.8mm
焦点距離:被写体とUM20のレンズ間の距離 / 視野領域:視野領域の大きさが画面全体に拡大表示される
※ 付属4Xレンズと付属スタンドを使用して24"モニタに表示したとき
作動距離 22mm~最大214mm
撮像素子 CMOSセンサー
有効画素 200万画素
フレームレート 60fps
フォーカス方式 マニュアルフォーカス、オートフォーカス(シングルオートフォーカス・連続オートフォーカス)
操作方法 付属リモコン、専用アプリケーションでの操作(PCモード時)
出力コネクタ HDMI (TypeC)メス , USB3.0 (TypeC)メス
補助光源 白色LED 30灯 (付属4Xレンズ用)
電源供給 付属ACアダプタ (DC5V/2A)
消費電流 最大1.6A
スタンド 付属
外形寸法 106(L)×106(W)×152(T) UM20本体のみ
重量 330g UM20本体のみ
動作環境 5℃~35℃ 湿度85%以下(結露なきこと)
付属品
・顕微鏡本体
・4倍対物レンズ
・10倍対物レンズ
・HDMIケーブル
・タイプC USBケーブル
・電源アダプタ
・スタンド
・ホワイトバランスキャリブレーションシート
・リモコン
・校正スケール
・日本語取扱説明書


保証期間 1年間

デジタルマイクロスコープ顕微鏡 UM20のシステム要件(動作環境)

ハードウェア USBインターフェース USB3.0 TypeC
モニタ PC CAMモード:PC画面が正常に表示されるモニタ
HDMIモード:1080p60のHDMI入力が可能なモニタ
ソフトウェア (OS) Win 8.10 (32/64bit), Andoroid, Mac

デジタルマイクロスコープ顕微鏡 UM20の用途

半導体・電子部品・精密部品の拡大観察、検査に。快適検査を実現。検査や開発業務が大幅に効率アップ!
電子機器、機械関連、半導体、材料、食品、バイオ、医療分野等、様々な業界に高く評価して頂いております。

■製品管理、品質管理、観察、開発、解析などに
■機械加工部品や工業用製品の表面形状観察に
■金型表面仕上り確認、バリなど
■P基板、電子部品刻印の確認
■部品パーツの傷、クラック、打痕など
■部品のクラックやピンホールの確認
■研削工具の摩耗やカケの有無や状況の確認
■溶接状態の確認
■シリンダヘッドの加工時の傷の確認
■樹脂成形品内クラック確認

デジタル顕微鏡 UM20のオプション

10インチTFTカラー液晶モニターMJ-MNT10(HDMI)

液晶モニターディスプレイ(HDMI)Jスコープ

10.1インチワイド液晶モニター。 色合いも良く高精細度の画質を再現する事が可能、
明るく鮮やかな映像 高品質液晶ディスプレイ ■解像度 1280×800(WXGA)
■高さ165x幅246x厚さ35、液晶パネル:高さ135 mm×幅217(mm)
■ HDMI、 VGA、コンポジット、 BNCの各入力端子を搭載 ■ スピーカー内蔵
■ マイク・ヘッドホン接続が可能 ■ 豊富なメニュー画面 ■ 軽量コンパクトデザイン


10倍対物レンズUM-L10X

HDMIマイクロスコープUMシリーズ用 10X対物レンズ。
標準搭載 4倍対物レンズと交換して使用。
LEDアダプタ部に12個のLED搭載


4倍ロングフォーカスレンズUM-L4XLF

HDMIデジタルマイクロスコープUM10/UM18専用 4Xロングフォーカスレンズ。
標準搭載 4倍対物レンズと交換して使用 ■拡大率 UM10取付時 11~30倍 UM08取付時 20~57倍
(24インチモニタに表示時比率) ■作動距離: UM10 21.8~9.5cm  UM08 22.6~9.5cm


偏光板(偏光フィルタ)+4倍対物偏光レンズPL-01

偏光フィルタとレンズを装着することで、観察対象物の「光の反射」や「レンズのハレーション」を抑えることができます。 金属、基板など反射の強い観察対象物の観察にスグレモノ


デジタルマイクロスコープ

ツインアームLED照明装置MJ-GN(フレキシブルダブルアーム)

自在に曲げて調光できるダブルアームLEDライト照明装置 ■スタンドに固定
■LEDライトの明るさはダイヤルで調整可能 ■電源は顕微鏡と共有
両側に照明を置き、金属や樹脂製品の観察時のハレーションを抑え、細かなキズも観察可能に
電子部品や金属部品の欠陥観察、基板ハンダ付けなどをストレスなく行えます


ロングアームスタンドMJ-S109

ユニバーサル回転アームを備えた頑丈な卓上スタンド。品質管理、研究室、機械工場、製造現場、修理工場、エレクトロニクスサービスセンター、診療所、医療サービスラボなどの用途に最適。
360度自由に回転し、間接の曲げ伸ばしも、高さ調節も可能


V型観察台SKS-V01(V字ブロック)

V型観察台HJ-V33(V字ブロック)

・ネジや針などの円柱系金属、鉄線など光を反射しやすい対象物や転がりやすいものを観察するのに最適 ・樹脂製で、観察物のギラつきやハレーションを軽減 ・3種類のV溝があり、さまざまなサイズに対応


XYステージ HJ-XY01

顕微鏡用XYステージ HJ-XY01J スコープ

縦・横それぞれのダイヤルで、試料位置の微調整が簡単な顕微鏡用XYステージ
W180 × D155 × H26mm■各社の顕微鏡・マイクロスコープにメーカーを問わず対応
■対象物に触れることなく位置調整が可能 ■目盛り付き(0.1mm) ■透過照明に対応


透過照明装置(顕微鏡丸形光源) HJ-LED-R Jスコープ

LED照明部直径:50mm 底辺部の直径:75mm
下から光をあてることで、透明な物体の内部監察が可能 生体組織の薄切切片や細胞、細菌や鋭利な刃先やエッジ状の端面の観察に最適


顕微鏡用透過照明LED透過照明装置(顕微鏡角形光源) HJ-LED-SQ Jスコープ

LED照明部:50×50mm 下面:55×67mm 上面:55×55mm 高さ:23mm 下から光をあてることで、透明な物体の内部観察が可能 生体組織の薄切切片や細胞、細菌や鋭利な刃先やエッジ状の端面の観察に最適。実体顕微鏡のステージに置くだけで、透過観察が可能


HDMI/USB対応オートフォーカスマイクロスコープUM20 (10倍レンズ付)の倍率表

24 インチディスプレイにおける 4X 対物レンズ (参考値)

焦点位置 1 2 3 4 5 6 7 8 9
焦点位置 1620 1595 1565 1520 1455 1420 1375 1350 1315
焦点距離(mm) 214 187 161 134 108 97.0 86.5 81.5 76.0
視野領域(mm) 40 35 30 25 20 18 16 15 14
倍率(X) 13.2 15.1 17.7 21.2 26.5 29.5 33.2 35.4 37.9

焦点位置 10 11 12 13 14 15 16 17 18
焦点位置 1280 1240 1190 1130 1095 1055 1015 965 910
焦点距離(mm) 70.5 65.5 60.0 55.0 52.0 49.5 47.0 44.0 41.5
視野領域(mm) 13 12 11 10 9.5 9 8.5 8 7.5
倍率(X) 40.8 44.2 48.3 53.1 55.9 59.0 62.5 66.4 70.8

焦点位置 19 20 21 22 23 24 25 26
焦点位置 850 775 695 595 475 330 150 60
焦点距離(mm) 39.0 36.5 33.5 31.0 28.5 26.0 23.0 22.0
視野領域(mm) 7 6.5 6 5.5 5 4.5 4 3.8
倍率(X) 75.9 81.7 88.5 96.6 106 118 133 140

24 インチディスプレイにおける 10X 対物レンズ (参考値)

焦点位置 1 2 3 4 5 6 7 8 9
焦点位置 1790 1725 1650 1565 1475 1375 1265 1135 985
焦点距離(mm) 10 9.7 9.4 9.1 8.8 8.5 8.2 7.9 7.6
視野領域(mm) 2.3 2.2 2.1 2.0 1.9 1.8 1.7 1.6 1.5
倍率(X) 231 242 253 266 280 295 313 332 354

焦点位置 10 11 12 13 14
焦点位置 815 625 400 135 45
焦点距離(mm) 7.3 7.0 6.7 6.4 6.3
視野領域(mm) 1.4 1.3 1.2 1.1 1.07
倍率(X) 380 409 443 483 497
