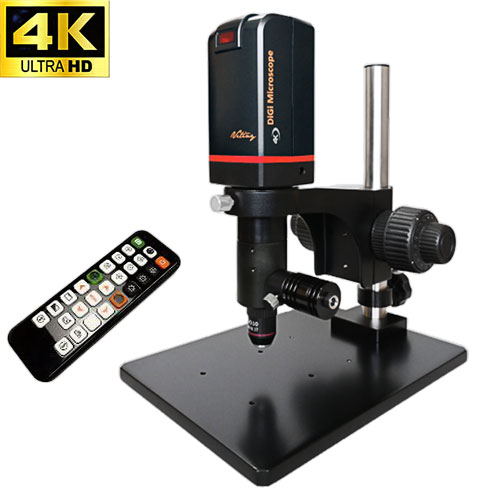

高倍率マイクロスコープ（2000倍） UM30-GN08

4K解像度(UHD解像度) 最大倍率2042倍オートフォーカス

ミクロンレベルの観察に強いマイクロスコープ

・煩雑な設定やソフトのインストールは不要。
USBやHDMIで接続するだけで、すぐ検査！
・800万画素CMOSセンサー搭載で、高精細・高画質を実現。微細な対象をクリアに捉える！

✅フルハイビジョンの4倍の画素数を持つ超高精細解像度

✅4K(UHD)解像度の高画質に対応の卓上型デジタル顕微鏡

✅調光可能な同軸落射照明を標準搭載

✅倍率：284倍～2042倍ミクロンレベルの超高倍率

✅作動距離：最小1.6mm～最大15.7mm

✅フルハイビジョン画像を60フレーム/秒で表示遅れなし

✅PC不要でその場でMicroSDに撮影・保存

✅HDMI出力・USB接続のマルチプラットフォーム対応

✅4倍・10倍・20倍対物レンズを標準付属

✅画像計測ソフトウェア付き

オートフォーカス機能でストレスフリーの観察
次々に対象物を変えても、その度に自動でピントが合います。ピント調整に時間をかける必要がありません。

✅付属のリモコンで近接観察・各種操作が可能
✅専用ソフト使用でパソコンから各種リモート操作が可能

半導体ウェーハ、金属組織、電子部品の精密検査・品質管理に多く採用

＊弊社はMicroLinks社 ViTinyの正規代理店

安心のアフターサービス

特長
用途

仕様
画像計測ソフト(PC用)

オプション

特長

高精細画質4K金属組織顕微鏡　800万画素のCMOSセンサーを使用した4K画質のデジタル顕微鏡

800万画素のCMOSセンサーを使用した4K画質のデジタル顕微鏡。
お手持ちのPCやHDMIモニターでクリアで鮮やかな画像観察ができます。日々の研究開発エンジニアリングと品質管理に最適。
専用ソフトウェアやリモコンでホワイトバランス・露出・明るさなども細かく設定することができます。

最大2042倍対応の卓上型デジタル顕微鏡

付属の4倍対物レンズで284倍～425倍、10倍対物レンズで781倍～1041倍、20倍対物レンズで1548倍～2042倍の超高倍率拡大表示（24インチモニタ表示時）。
800万画素（メガピクセル）CMOSを採用。
感度の良いCMOSが更に明瞭な画像表示を実現させます。

調光可能な同軸落射照明搭載　対象物のハレーションを抑えた鮮明な画像

同軸落射照明の採用により、凹凸・傷・異物を高コントラストで可視化します。ウェーハや材料、薄膜といった半導体サンプルの高倍率・精密検査に最適です。

作動距離は最小1.6ｍｍ～最大15.7mm

被写体とのレンズの距離は最小1.6ｍｍ～最大15.7mm。ミクロンレベルの超微細観察に対応する極めて高い倍率を持っています。

PCにmini USB Type-B接続してデータ転送可能、PC不要でMicroSD保存も

mini USB Type-B接続でPCに画像を取り込むことが可能。
Windows端末対応の専用ソフトウェアを使用すれば、PC上からカメラを操作することができます。また、PC不要で最大128GBのMicro SDカードに直接画像（JPG）を保存可能です。

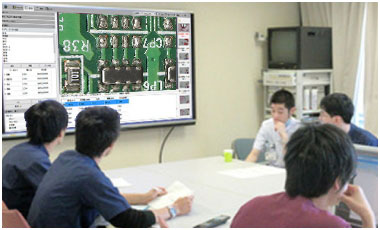

HDMIで大画面出力

HDMIケーブルを本体に直接差し込み、テレビなどの大型モニタに映像を出力することが可能です。
細部までしっかり見たい場合や大勢で画像を確認したいシチュエーションに適しています。

オートフォーカス対応・60fps撮影で滑らかな映像表現

連続で検査物の検査が可能。生産ラインなど快速検査に非常に便利です。

※ 動画は「UM08」を使用しています

近接観察/リモコン操作が可能

各機能の設定はモニタ上に表示されるメニューを見ながら、付属のIRリモコン操作で簡単に行うことが出来ます。

リモコン各部名称

画像計測ソフトウェア

■ 静止画撮影・動画の録画が可能
■ 画像の計測が可能
　正確な計測のために自動校正（オートキャリブレーション）も可能です。
　長さ、面積、角度、辺の合計、弦長、アーク長、円周、半径、直径等の測定
■ オートフォーカス
　シングルオートフォーカス：同じ対象物を次々と交換してもピントがずれません。
　連続オートフォーカス：異なる対象物を次々と交換しても、そのたびに自動でピントがあい、作業効率アップ。
■ 画像比較モード
　比較モードで別画像と重ねて比較が可能

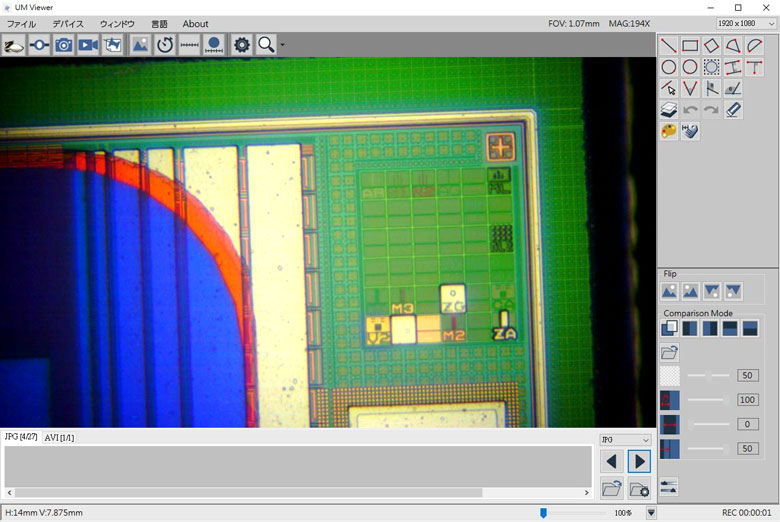

画像計測ソフト画面

用途

半導体・電子部品・精密部品の拡大観察、検査に。快適検査を実現。検査や開発業務が大幅に効率アップ！
電子機器、機械関連、半導体、材料等の様々な業界に高く評価して頂いております。

■ プリント基板・半導体ウェーハの検査

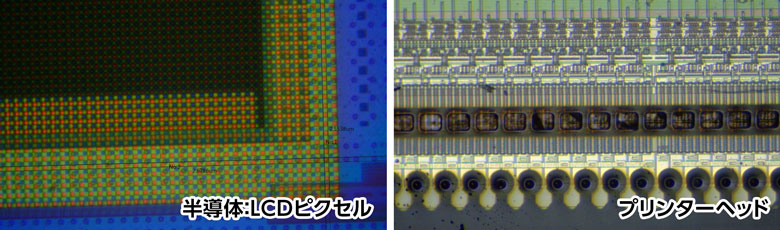

■ 液晶（LCD）ピクセルの観察

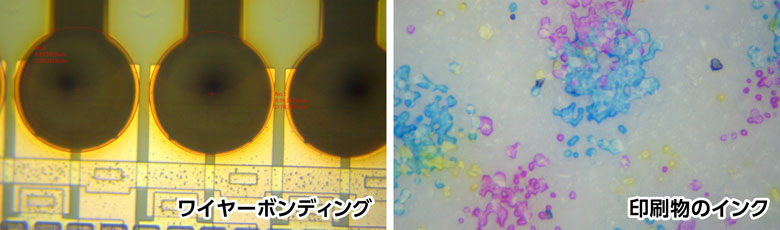

■ ワイヤーボンディングの確認
■ プリントヘッドの微細構造の確認
■ ボイド（空洞）の有無や状況の確認
■ 製品管理、品質管理、観察、開発、解析などに
■ 金属組織のミクロンレベルの観察

仕様

最大倍率	2042倍 (24インチモニタ表示時)
ズーム倍率 (24インチモニタ表示時)	4X 対物レンズ：284x ～ 425x 10X 対物レンズ：781x ～ 1041x 20X 対物レンズ：1548x ～ 2042x
作動距離	1.6mm ～ 15.7mm
視野領域	0.26mm ～ 1.87mm
撮像素子	800万画素 CMOSセンサー (4K Ultra HD解像度)
フレームレート	60fps
フォーカス方式	IRリモートコントロール、自動・手動フォーカス
出力コネクタ	1080P Full HD (HDMI) / USB 2.0 / Micro SDカードスロット
対応メディア	Micro SDカード (最大128GBまで対応 / FAT32) ※JPG保存
照明	同軸落射照明 GN-08 (白色光、リモコン調光可能)
電源供給	付属ACアダプタ (DC 5.0V/2.0A)
消費電流	最大1.8A / 9W
寸法	68(L) × 66(W) × 255(H) mm
重量	328g (マイクロスコープ本体のみ)
動作環境	温度：5℃～35℃ 湿度：85%以下（結露なきこと）
付属品	顕微鏡本体、GN-08照明セット、照明アダプタ、4倍対物レンズ、10倍対物レンズ、20倍対物レンズ、HDMIケーブル、mini USBケーブル、ACアダプタ、アダプタケーブル、スタンド(S112)、ホワイトバランスキャリブレーションシート、リモコン、校正スケール、取扱説明書

動作環境

ハードウェア	USBインターフェース	mini USB Type-B
ハードウェア	モニタ	PC CAMモード：PC画面が正常に表示されるモニタ HDMIモード：1080p60のHDMI入力が可能なモニタ
ソフトウェア (OS)		Windows (7, 8, 10, 11), Android, Mac

倍率表

24.0インチの画面における乗数表 (参考値)

対物レンズ	4x-A		10x-A		20x-A
焦点位置	H	L	H	L	H	L
焦点距離(mm)	11.9	15.7	6.4	7.0	1.6	1.7
視野領域(mm)	1.25	1.87	0.511	0.68	0.26	0.343
倍率(X)	425x	284x	1041x	781x	2042x	1548x
