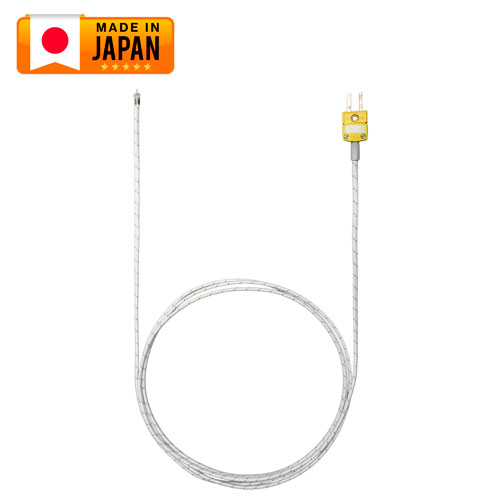

高温環境に最適な先端溶接セラミック被覆K熱電対。
耐熱性能750℃は被覆熱電対で最高レベル。
セラミック被覆＋先端露出型で高速応答を実現。
金属シース不可の高温環境でも柔軟かつ安定した温度測定が可能。
校正書類の発行可(短納期/有償)
| 型番 | NDK-CN100A シリーズ |
|---|---|
| 熱電対タイプ | K熱 class2 |
| 熱電対素線径 | 直径1.0mm |
| 使用温度範囲 | 常用750℃まで |
| 被覆材質 | セラミック編組 |

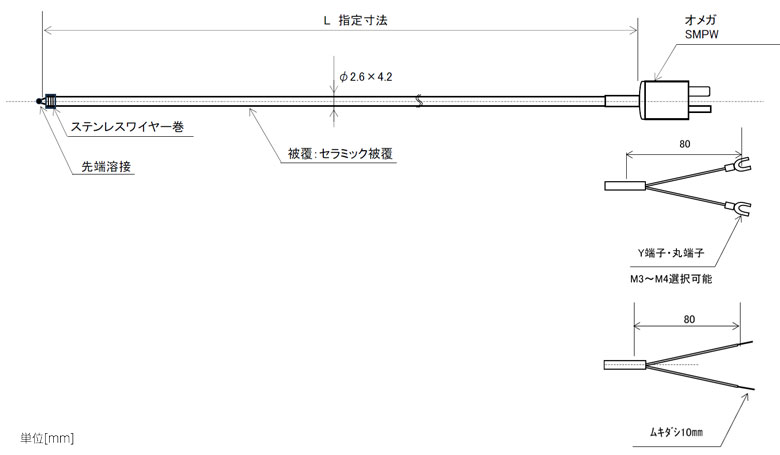

| 被覆仕上がり外径 | 2.6mm×4.2mm 平型 |
| 端子形状 | ミニプラグ/ ムキだし/ Y端子(サイズ指定可能)/丸端子(サイズ指定可能) |
お客様のご要望に応じて特注製品の受注生産可能です。
※セラミック被覆はK熱電対のみとなります
温度センサの豊富な知識を持つ専門スタッフにご相談いただけます。
お気軽にお問い合わせください。
温度計本体と温度センサ間を延長するためのフッ素樹脂被覆延長ケーブルです。
＊先端ムキだしに変更可能です。
K熱電対補償導線を使用した延長ケーブル。ビニール補償導線の為、しなやかに曲がります。
撚り線を利用した補償導線の為、断線に強く、屈曲、長期使用向け。
温度計本体と温度センサ間を延長するためのフッ素樹脂被覆延長ケーブルです。
＊先端ムキだしに変更可能です。
T熱電対補償導線を使用した延長ケーブル。ビニール補償導線の為、しなやかに曲がります。
撚り線を利用した補償導線の為、断線に強く、屈曲、長期使用向け。
K熱電対用変換ケーブルY端子(M3/M4)/ムキだしーメス・ミニコネクタで、各種温度指示計に簡単に接続可能です。
T熱電対用変換ケーブルY端子(M3/M4)/ムキだしーメス・ミニコネクタで、各種温度指示計に簡単に接続可能です。
K熱電対用ワンタッチコネクタ中継ケーブルK熱電対の着脱が簡単にできるワンタッチコネクタ。
補償導線や熱電対をワンタッチではさむだけの簡単さ。
何度でも使用できるのでコスト削減・時間短縮に貢献。
T熱電対用ワンタッチコネクタ中継ケーブルT熱電対の着脱が簡単にできるワンタッチコネクタ。
補償導線や熱電対をワンタッチではさむだけの簡単さ。
何度でも使用できるのでコスト削減・時間短縮に貢献。
７ｘ７ｍｍ/7ｘ51ｍｍの2種類あり。
JIS1602-1995 CLASS:2
フィルム巾：7×7mm、常用限度温度：200℃
K熱ミニコネクタ (K熱電対用ミニプラグ)K熱電対用の熱電対用のミニチュアコネクタ。ミニコネクター対応機種に接続可能。
T熱ミニコネクタ (T熱電対用ミニプラグ)T熱電対用のミニチュアコネクタ。ミニコネクター対応機種に接続可能。
ケーブルクランプ付ミニコネクタ (ミニプラグ)クランプがケーブルを保持し、断線や抜けを防止。ミニコネクター対応機種に接続可能。
K熱/T熱ミニコネクタ用パネルジャックミニコネクタを複数管理できるパネル取付けタイプの熱電対コネクタ。
・シース熱電対 直径3.2ｍｍ以下
・白金測温抵抗体 直径3.2ｍｍ以下
・先端溶接熱電対ビーズ型デュープレックス
・ 標準
・ 極細
・ ロング
・ 高温用(インコネル)
・ 高温用(SUS310S)
・ 超高温用(特殊合金)
・K熱電対
・ T熱電対
・ビニール被覆
・フッ素樹脂被覆
・ガラス被覆
何度でも使用できる中継ケーブルつきだから、
安価なセンサを簡単に切り捨て可能
・K熱電対リード線つきワンタッチコネクタ中継ケーブル
・K熱電対用ワンタッチコネクタ中継ケーブル
・T熱電対用ワンタッチコネクタ中継ケーブル
・シース熱電対
・白金測温抵抗体
・先端溶接熱電対ビーズ型デュープレックス
・標準タイプ
・ニップル付端子箱
・フランジ付端子箱
・ルーズフランジ付端子箱
・コンプレッションフィティング付端子箱
・K熱電対プラグ
・T熱電対プラグ
・フッ素樹脂処理
防水/防滴加工
曲げ加工
継ぎ手加工/取り付け
コンプレッションフィティング・ニップル
・温度計とセンサーが簡単に接続可能
短納期で校正証明書,試験成績書,トレサビリティ体系図を発行可能（有償）
※1本からお客様の要望にあわせ特注温度センサ製作可能：熱電対・白金測温抵抗体Pt100。
コンプレッションフィティングのご用意も可能です。（フランジ、ニップルなどの対応も可能）
