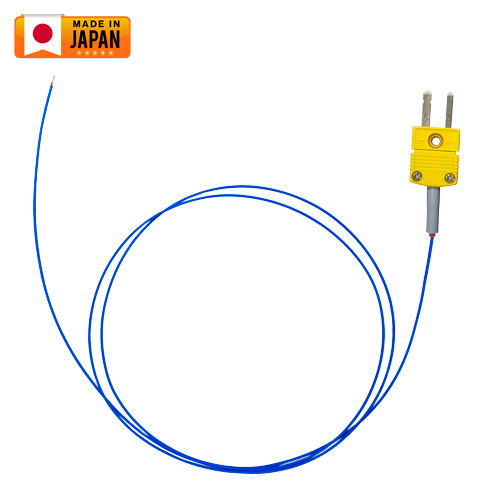

コストを抑えたフッ素樹脂PFA被覆の先端溶接被覆K熱電対で耐熱は260℃。
⌀0.2mmの素線径で先端は溶接加工となります。
空気中やサーバー内温度など、260℃までの温度測定を行うことができます。
⌀0.2mmの為応答速度が速く、仕上がり外径が細いため隙間測定やピンポイント測定が可能です。
※長さの変更、端子の変更はご相談ください。
※数量が多い場合お値引き可能。お見積りをご依頼ください。
校正書類の発行可(短納期/有償)

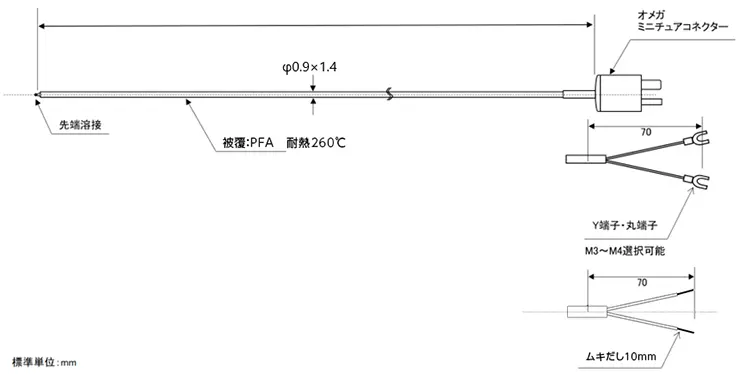

| 型番 | STK-CN20PFシリーズ |
|---|---|
| 熱電対タイプ | K熱 class2 |
| 熱電対素線 ⌀ | 0.2mm |
| 使用温度範囲 | 常用260℃まで |
| 被覆材質 | フッ素樹脂 PFA |
| 被覆仕上がり外径 | 0.9mm×1.4mm |
| 末端形状 | プラグ付/ムキダシ/Y端子（サイズ指定可能）/丸端子（サイズ指定可能） |
豊富な知識を持つ専門スタッフにご相談！ 大量注文の対応OK！
短期間で製造可能。1本から特注仕様の温度センサ（熱電対・測温抵抗体）の制作可能。
校正証明書,試験成績書,トレサビリティ体系図（有償） 😄 お問い合せはこちら
温度計本体と温度センサ間を延長するためのフッ素樹脂被覆延長ケーブルです。
＊先端ムキだしに変更可能です。
K熱電対補償導線を使用した延長ケーブル。ビニール補償導線の為、しなやかに曲がります。
撚り線を利用した補償導線の為、断線に強く、屈曲、長期使用向け。
温度計本体と温度センサ間を延長するためのフッ素樹脂被覆延長ケーブルです。
＊先端ムキだしに変更可能です。
T熱電対補償導線を使用した延長ケーブル。ビニール補償導線の為、しなやかに曲がります。
撚り線を利用した補償導線の為、断線に強く、屈曲、長期使用向け。
K熱電対用変換ケーブルY端子(M3/M4)/ムキだしーメス・ミニコネクタで、各種温度指示計に簡単に接続可能です。
T熱電対用変換ケーブルY端子(M3/M4)/ムキだしーメス・ミニコネクタで、各種温度指示計に簡単に接続可能です。
K熱電対用ワンタッチコネクタ中継ケーブルK熱電対の着脱が簡単にできるワンタッチコネクタ。
補償導線や熱電対をワンタッチではさむだけの簡単さ。
何度でも使用できるのでコスト削減・時間短縮に貢献。
T熱電対用ワンタッチコネクタ中継ケーブルT熱電対の着脱が簡単にできるワンタッチコネクタ。
補償導線や熱電対をワンタッチではさむだけの簡単さ。
何度でも使用できるのでコスト削減・時間短縮に貢献。
７ｘ７ｍｍ/7ｘ51ｍｍの2種類あり。
JIS1602-1995 CLASS:2
フィルム巾：7×7mm、常用限度温度：200℃
K熱ミニコネクタ (K熱電対用ミニプラグ)K熱電対用の熱電対用のミニチュアコネクタ。ミニコネクター対応機種に接続可能。
T熱ミニコネクタ (T熱電対用ミニプラグ)T熱電対用のミニチュアコネクタ。ミニコネクター対応機種に接続可能。
・シース熱電対 直径3.2ｍｍ以下
・白金測温抵抗体 直径3.2ｍｍ以下
・先端溶接熱電対ビーズ型デュープレックス
・ 標準
・ 極細
・ ロング
・ 高温用(インコネル)
・ 高温用(SUS310S)
・ 超高温用(特殊合金)
・K熱電対
・ T熱電対
・ビニール被覆
・フッ素樹脂被覆
・ガラス被覆
何度でも使用できる中継ケーブルつきだから、
安価なセンサを簡単に切り捨て可能
・K熱電対リード線つきワンタッチコネクタ中継ケーブル
・K熱電対用ワンタッチコネクタ中継ケーブル
・T熱電対用ワンタッチコネクタ中継ケーブル
・シース熱電対
・白金測温抵抗体
・先端溶接熱電対ビーズ型デュープレックス
・標準タイプ
・ニップル付端子箱
・フランジ付端子箱
・ルーズフランジ付端子箱
・コンプレッションフィティング付端子箱
・K熱電対プラグ
・T熱電対プラグ
・フッ素樹脂処理
防水/防滴加工
曲げ加工
継ぎ手加工/取り付け
コンプレッションフィティング・ニップル
・温度計とセンサーが簡単に接続可能
短納期で校正証明書,試験成績書,トレサビリティ体系図を発行可能（有償）
※1本からお客様の要望にあわせ特注温度センサ製作可能：熱電対・白金測温抵抗体Pt100。
コンプレッションフィティングのご用意も可能です。（フランジ、ニップルなどの対応も可能）
