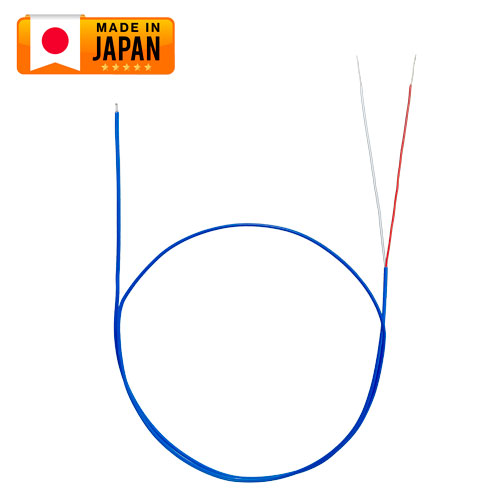

PFAフッ素樹脂被覆のローコストK熱電対。
樹脂系の被覆材としては最高クラスとなる耐熱260℃を実現。
スタンダードな素線径φ0.32mmを採用。
リード線の長さや接続端子の形状を、用途に合わせて指定できます。
低価格でありながら、JIS class2の精度を備えた使い勝手の良い温度センサーです。
※長さや端子の変更はご相談ください。
※数量が多い場合、お値引き可能です。お見積りをご依頼ください。
校正書類の発行可(短納期/有償)

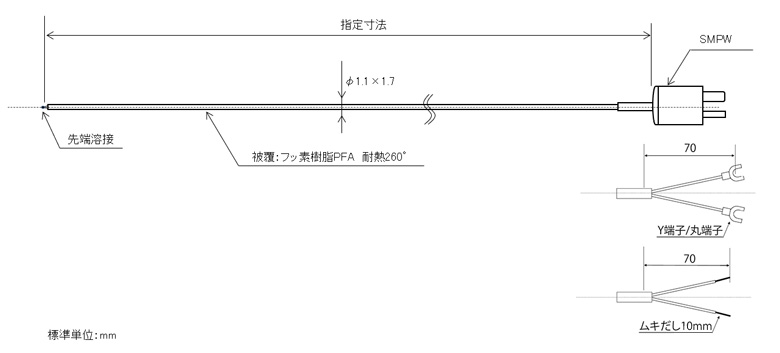

| 型番 | STK-CN32PFP* | STK-CN32PFY3* | STK-CN32PFNP* |
|---|---|---|---|
| 接続端子 | ミニプラグ | Y端子M3 | ムキだし |
| 熱電対種 | K熱電対 | ||
| 常用限度温度 | 260℃まで | ||
| 素線径 | φ0.32mm | ||
| 被覆材質 | フッ素樹脂 PFA | ||
| リード線仕上外径 | 1.1mm×1.7mm | ||
| リード線長さ | 任意指定可能（m又はcm単位） | ||
| 感温部 | φ0.32mm×2 溶接 | ||
| 許容誤差 | JIS class2 | ||
豊富な知識を持つ専門スタッフにご相談！ 大量注文の対応OK！
短期間で製造可能。1本から特注仕様の温度センサ（熱電対・測温抵抗体）の制作可能。
校正証明書,試験成績書,トレサビリティ体系図（有償） 😄 お問い合せはこちら
温度計本体と温度センサ間を延長するためのフッ素樹脂被覆延長ケーブルです。
＊先端ムキだしに変更可能です。
K熱電対補償導線を使用した延長ケーブル。ビニール補償導線の為、しなやかに曲がります。
撚り線を利用した補償導線の為、断線に強く、屈曲、長期使用向け。
温度計本体と温度センサ間を延長するためのフッ素樹脂被覆延長ケーブルです。
＊先端ムキだしに変更可能です。
T熱電対補償導線を使用した延長ケーブル。ビニール補償導線の為、しなやかに曲がります。
撚り線を利用した補償導線の為、断線に強く、屈曲、長期使用向け。
K熱電対用変換ケーブルY端子(M3/M4)/ムキだしーメス・ミニコネクタで、各種温度指示計に簡単に接続可能です。
T熱電対用変換ケーブルY端子(M3/M4)/ムキだしーメス・ミニコネクタで、各種温度指示計に簡単に接続可能です。
K熱電対用ワンタッチコネクタ中継ケーブルK熱電対の着脱が簡単にできるワンタッチコネクタ。
補償導線や熱電対をワンタッチではさむだけの簡単さ。
何度でも使用できるのでコスト削減・時間短縮に貢献。
T熱電対用ワンタッチコネクタ中継ケーブルT熱電対の着脱が簡単にできるワンタッチコネクタ。
補償導線や熱電対をワンタッチではさむだけの簡単さ。
何度でも使用できるのでコスト削減・時間短縮に貢献。
７ｘ７ｍｍ/7ｘ51ｍｍの2種類あり。
JIS1602-1995 CLASS:2
フィルム巾：7×7mm、常用限度温度：200℃
K熱ミニコネクタ (K熱電対用ミニプラグ)K熱電対用のミニチュアコネクタ。ミニコネクター対応機種に接続可能。
T熱ミニコネクタ (T熱電対用ミニプラグ)T熱電対用のミニチュアコネクタ。ミニコネクター対応機種に接続可能。
ケーブルクランプ付ミニコネクタ (ミニプラグ)クランプがケーブルを保持し、断線や抜けを防止。ミニコネクター対応機種に接続可能。
K熱/T熱/J熱ミニコネクタ用パネルジャックミニコネクタを複数管理できるパネル取付けタイプの熱電対コネクタ。
K熱/T熱用標準コネクタK/T熱電対用の標準型コネクタ。標準コネクター対応機種に接続可能。
・シース熱電対 直径3.2ｍｍ以下
・白金測温抵抗体 直径3.2ｍｍ以下
・先端溶接熱電対ビーズ型デュープレックス
・ 標準
・ 極細
・ ロング
・ 高温用(インコネル)
・ 高温用(SUS310S)
・ 超高温用(特殊合金)
・K熱電対
・ T熱電対
・ビニール被覆
・フッ素樹脂被覆
・ガラス被覆
何度でも使用できる中継ケーブルつきだから、
安価なセンサを簡単に切り捨て可能
・K熱電対リード線つきワンタッチコネクタ中継ケーブル
・K熱電対用ワンタッチコネクタ中継ケーブル
・T熱電対用ワンタッチコネクタ中継ケーブル
・シース熱電対
・白金測温抵抗体
・先端溶接熱電対ビーズ型デュープレックス
・標準タイプ
・ニップル付端子箱
・フランジ付端子箱
・ルーズフランジ付端子箱
・コンプレッションフィティング付端子箱
・K熱電対プラグ
・T熱電対プラグ
・フッ素樹脂処理
防水/防滴加工
曲げ加工
継ぎ手加工/取り付け
コンプレッションフィティング・ニップル
・温度計とセンサーが簡単に接続可能
短納期で校正証明書,試験成績書,トレサビリティ体系図を発行可能（有償）
※1本からお客様の要望にあわせ特注温度センサ製作可能：熱電対・白金測温抵抗体Pt100。
コンプレッションフィティングのご用意も可能です。（フランジ、ニップルなどの対応も可能）
