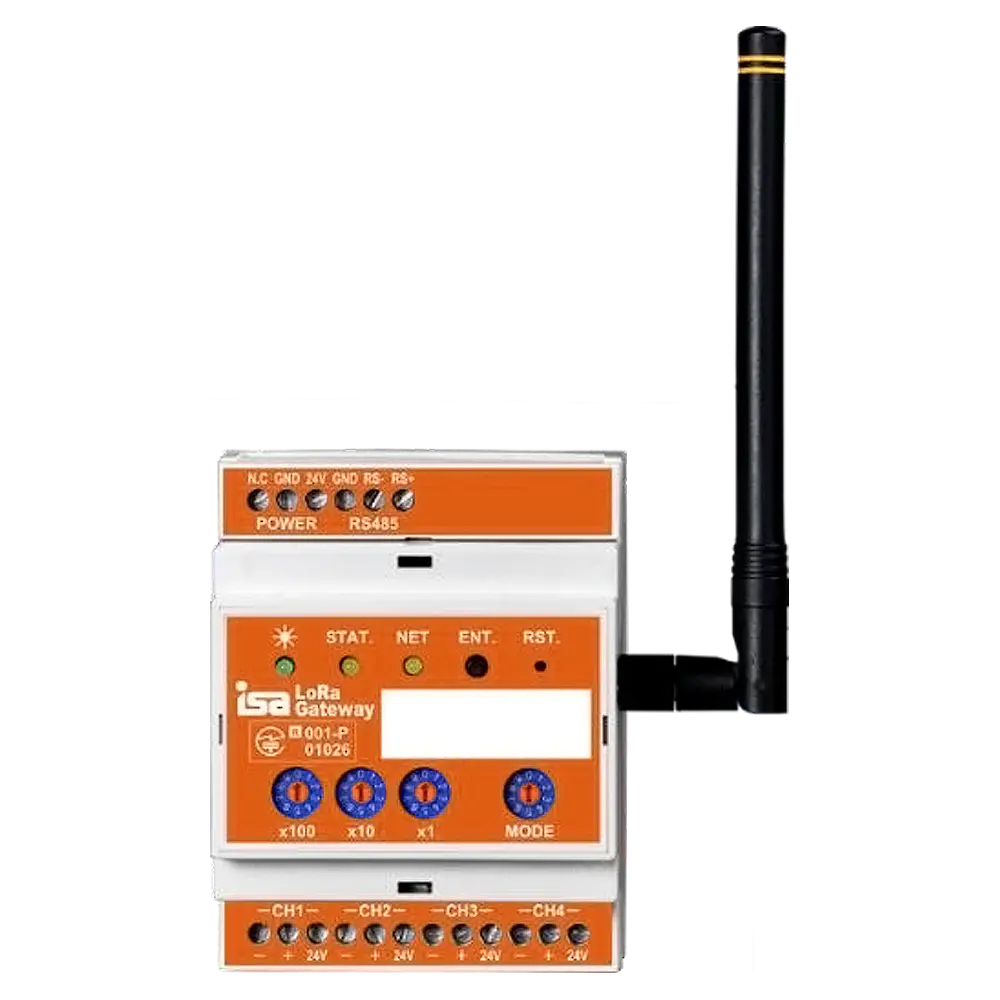

長距離通信 アナログ電圧出力機器監視システムWD100-GWV+WD100-S32

アナログ電圧出力機器の状態変化を記録、異常状態の早期検出  アナログ電流出力機器はこちら

長距離通信 アナログ電圧出力機器監視システム長距離通信 アナログ電圧出力機器監視システム長距離通信 アナログ電圧出力機器監視システムデータ収集管理制御通信サーバWD100-S32データ収集管理制御通信サーバWD100-S32

お持ちのアナログ電圧出力機器をWD100-GWVに接続し、サーバーであるWD100-S32で受信すると長距離無線通信監視システムが簡単にできる
設備機器やセンサの無線化と稼働状況の見える化
●長距離通信電圧計測監視システム:0-5V/1-5V
●低消費電力・長距離通信・低コスト
●データ収集管理制御通信サーバWD100-S32

👉無線式電流遠隔計測監視システムWD100-GWI+WD100-S32(0-20mA/4-20mA)はこちら

● 電圧入力 4チャンネル(0-5V/1-5V)絶縁入力うち 2chは 2線方式設定可能
● DINレール取付可能
● 動作温度: -20~+70℃
● 寸法: W71 x D58 x H90 mm (突起部を除く )

管理オフィスで一元管理できます。

10年電池駆動で電源工事は不要。

データはLoRaで遠隔収集が可能です。

■豊富な熱電対温度センサを使用することができます。
温度センサーのラインアップはこちら
 K熱電対、T熱電対、E熱電対、R熱電対,S熱電対対応

▲特長 ▲仕様

長距離通信 アナログ電圧出力機器監視システムWD100-GWV+WD100-S32 の特長

■低消費電力

■長距離通信

■低コスト


▶モニタリング(見せる機能)

▶データロガー(記録する機能)

▶通報(お知らせ機能)


お持ちのアナログ電圧出力機器をIoT化を実現するためのネットワーク

● 電流入力 4チャンネル (0-5V/1-5V) 2線式設定可能
● DINレール取付可能
● 動作温度: -20~+70℃
● 寸法: W71 x D58 x H90 mm (突起部、アンテナ除く )

■1台で 4チャンネル同時計測

4組の電圧計測を 1台の計測ユニットに接続でき、コストパフォーマンスに貢献します。
👉4組の電流計測はWD100-GWI

■LoRa無線方式による遠距離通信

LoRa無線方式の採用により、見通しで 11km以上、密集地で 3km以上の通信が可能です。
工場内では、これまでの無線伝送機器では不可能あるいはよく切れる状態だった通信が、安定して行えます。

■低消費電力

約 2Wの消費電力で、屋外で利用する際にも電源供給方法の選択肢が広げられます。

■屋内・屋外の設置を問わず

防水キャビネットに搭載することで、屋外での利用も可能です。動作温度も -20℃から+70℃と
日本の四季の環境変化にも十分対応できます。

■単位変換

計測装置やセンサから得られた電流値・電圧値を本来の物理量に変換し、データを集積します。これにより、 Excel等の簡便なデータ処理も簡単に行えます。

■他のWD100シリーズ計測ユニットとの組合せ可能

既存の WD100シリーズ用環境計測ユニットと組み合わせてデータを一元的に収集できます。

長距離通信 アナログ電圧出力機器監視システムWD100-GWV+WD100-S32 の用途

農業ハウス、食品工場、流通倉庫、稼働管理、薬剤管理等の温度監視や制御が簡単に行えます。

長距離通信 アナログ電圧出力機器監視システムWD100-GWV+WD100-S32の仕様

電圧計測 LoRa無線通信ユニットWD100-GWVの仕様

温度計測監視対象の温度範囲に合わせた熱電対を接続し、
任意の時間間隔で LoRa 無線通信を利用して、データ収集管理制御サーバに送信します。
10年バッテリ内蔵で外部電源は不要。

機器の設定

親機にあたるデータ収集管理制御通信ユニット(WD100-S32/-N32)から設定する

    入力

電圧信号 チャンネル

4チャンネル 0 - 5V、1 -5V (チャンネル毎に設定可能) 入力抵抗 200kΩ
2 線式
電源供給 なし
精度 ±0.1%FS
周期 1 秒 (データ収集サイクルはデータ収集サーバで設定)
  通信 変調方式
LoRa (LoRa Alliance®で規定)
周波数 920MHz 帯
規格 プライベート LoRa、出力 20mW 以下
  表示 パワー
緑色 LED、動作中点灯
ステータス 橙色 LED、入力範囲外や設定完了時に点灯
通信状態 緑色 LED、LoRa 無線送受信時に点灯
使用環境条件 温度:-20~+70℃   湿度:0%~90%RH (結露なきこと)  海抜:3,000m 以下

設置方式

DIN 規格レールに取り付け、盤内設置を想定

防水仕様

非防水

電源

5 ~ 36VDC、盤内設置を想定
寸法(mm) W71 x D58 x H90(アンテナ、突起部、センサ、配線部分を除く)

質量(g)

150 (接点配線ケーブル含まず)

消費電力

約 2W

通信規格

電波法技術基準適合、工事設計認証番号:001-P01026

安全規格

CE 準拠、UL 準拠
EMC 規格 VCCI Class A 適合

環境規格

RoHS 指令適合

注意:アクセス間隔、LoRa 拡散率、リトライ回数で電池寿命は異なります

データ収集管理制御通信サーバWD100-S32の仕様

LoRa(LPWA)方式無線通信規格

最大32台の各種計測制御ユニットとセキュアなデータ収集や制御が可能

外部との接続にはPoE給電仕様のギガビット LANとLTE通信対応

長距離通信 アナログ電圧出力機器監視システム

データ収集管理制御通信サーバWD100-S32の本体仕様

機器設定方式

Web ブラウザを介して、手順に従い設定

カレンダ/時計

ボタン電池によるバックアップ(航空危険物対象外)



使用環境条件

温度:0~55℃ (AC アダプタ利用時) -20~60℃(PoE 利用時) 湿度:0%~95%RH (結露なきこと)
海抜:3,000m 以下

防水仕様

IP67 (ただし AC アダプタ使用時を除く)



AC アダプタ
(標準付属)

本体専用品、UL 適合、PSE 適合(トラッキング対策済)
寸法(mm):W46 x D34 x H25 (突起部、ケーブル含まず)
入力電圧:100 - 240VAC 50/60Hz
出力電圧: 5VDC 1A
質量:約 100g
ケーブル長:約 1.6m

寸法(mm)

W130 x H175 x D45(アンテナ、突起部除く)

質量(g)

450 (AC アダプタ、LTE アンテナ、LoRa アンテナ、LAN ケーブル含まず)

消費電力

約 6W (WD100-S32) 約 2W (WD100-N32)

定格電圧

5VDC(本体) / 100-240VAC(AC アダプタ) / PoE 受電

安全規格

CE 準拠、UL 準拠

EMC 規格

VCCI Class A 適合

環境規格

RoHS 指令適合

無償保証期間

出荷後 1 年間



通信/ネットワーク仕様

LTE

電気通信事業法適合、認証番号:D15-0201001、
電波法技術基準適合、工事設計認証番号:001-A06417

SIM

利用にあたっては DoCoMo と別途契約が必要
(他の SIM 搭載についてはお問い合わせください)

LTE アンテナ

電波法技術適合品、ケーブル長 2m

LTE データ通信

有効/無効の設定可能、APN(アクセスポイント名)の指定可能

回線接続状態

Web ブラウザにより状態を表示(未接続、接続中)

LTE 受信レベル

Web ブラウザにより状態を表示(圏外、1 本、2 本、3 本)

LoRa

電波法技術基準適合、工事設計認証番号:001-P01026
920MHz 帯 (920.6 - 923.4MHz)

LoRa 通信拡散率

LoRa Private 採用
拡散率(7 ~ 12)を電波到達状況に合わせて変更可能
Web アクセスでパラメータを変更後、磁力スイッチによる設定内容を変更

LoRa アンテナ

ダイポールアンテナ(デフォルト)、外部ダイポールアンテナ(オプション)

LoRa 通信電波強度

Web  ブラウザにより、通信サーバと計測モジュール間の通信を通信サーバで受信した
電波強度を表示

LoRa 通信到達距離*1

参考値:約 3km(密集地)、約 11km(見通し良好地)
実験値:東京都庁(展望台)~高尾山(展望台)間約 42km   の通信を確認(見通し通信)

有線 LAN

ギガビットイーサ (10BASE-T、100BASE-TX、1000BASE-T のオートネゴシエーション)
ケーブル長  10m(固定)、防水対応のため本体側は着脱不可、他端は  RJ45  コネクタ

ネットワーク速度

10Mbps/100Mbps/1000Mbps
(オートネゴシエーション、全二重、半二重の設定可能)

PoE

PoE 受電装置、IEEE 802.3af、802.3at、PoE 給電装置からLAN ケーブルを利用して給電

IP ネットワーク

IPv4、IPv6 およびデュアルスタック

DNS

プライマリ/セカンダリアドレス指定可能

DHCP

設置環境で DHCP サーバが稼働している場合、以下の内容を取得できます

IPv4  アドレス、サブネットマスク、ゲートウェイアドレス、DNS  サーバアドレス

セキュリティ

HTTP、HTTPS によるWeb アクセス、アクセスユーザ設定よるアクセス制御、IP フィルタ

サポートプロトコル

ARP、HTTP、HTTPS、ICMP、RSH、NTP、SMTP、SNMP(v1 / v2c / v3)、TCP/IP、UDP





機能仕様



モニタ表示

Web ブラウザを搭載し他機器より、遠隔から次の状態を確認可能。 センサ状態:各計測ユニットの現在値や通信状態を一覧表示

接点状態:各接点監視制御ユニットの現在の接点状態を表示



表示灯状態:各表示灯状態監視ユニット(WD120A/B)から得られる表示灯の状態 を表示

飽差状態:選択された計測ユニットから現在の飽差値を表示


-



-

機器設定

各計測ユニットに対して、通信ポーリング間隔、ログデータ取得間隔を設定可能

ネットワーク設定
(有線 LAN)

IPv4 および IPv6 共に、IP アドレスとゲートウェイアドレスの設定が可能
IPv4 アドレス設定では、DHCP の設定可能

LTE 設定

WD100-S32 のみ有効
有効/無効、APN、認証ユーザ名、
パスワードの設定可能。回線接続状態アンテナレベル(接続強度)を表示

時刻設定

手動または  NPT  サーバ指定による自動日時設定

アクセス制御

最大  10  ユーザの登録と個別パスワード及び情報参照/制御/設定の権限設定
最大10 個のIP アドレス指定によるアクセス制限、およびIP フィルタの有効/無効指定

NTP クライアント機 能

登録した Time Server(NTP サーバ)との時刻同期可能
タイムゾーン設定可能

クラウド通信

MQTT プロトコル対応
LAN 経由またはLTE 経由の選択可能(LTE 経由はWD100-S32 のみ有効)

電子メール

POP/SMTP サーバ対応
異常通知用の電子メール送付先を 10 件設定可能。グループアドレス、携帯電話のメールアドレスも設定可能

電子メール内容設定

送信する電子メールの定型内容を 20 件定義可能
イベント内容の差し込み定義も可能

FTP 通信

FTP サーバ(例えば FTP サーバ機能を持つネットワークストレージ、NAS)を指定してログデータを自動的に送信
ログデータはCSV 形式で記録

対応 SNMP

SNMPv1、SNMPv2c、SNMPv3

コマンド設定

最大 20 の外部機器制御用コマンド設定可能

警告通知

最大 8 箇所への SNMP トラップ送信



接点出力制御

最大 40 テーマの出力状態を定義可能
1 つのテーマに指定する出力制御装置の各接点出力(ON/OFF/なにもしない)を定義例えば、制御と復旧では 2 テーマの定義が必要

遠隔制御

TELNET または SSH による遠隔制御可能

ログ転送

イベントログおよびデータログそれぞれを指定したアドレスに転送可能


センサ設定

土壌センサと日射センサの設定を行う土壌の違いによる各パラメータを設定
日射センサの感度パラメータを設定

センサノード設定

各計測ユニット、接点監視制御ユニット、LoRa ゲートウェイ等のLoRa 通信パラメータを設定
ID、モニタ有効/無効、送信間隔、リトライ有効/無効、LoRa 通信チャンネル、LoRa 拡散
率等を設定可能

ゲートウェイ設定

本体の LoRa 通信チャンネルと拡散率を設定

閾値判定機能

計測センサユニットの各センサに対して、上限注意値、上限警告値、下限注意値、下限警告値を設定可能
接点入力監視ユニットの各入力信号監視
判定後のアクションを設定可能

アクション設定

最大 20 種のアクションを定義可能
アクション実行の条件は、閾値判定および入力信号判定
アクション実行項目は、電子メール送信(最大 10 箇所)、SNMP トラップ通知、コマンド実行、接点出力制御ユニットの接点制御を組み合わせて定義可能

イベントログ

Web ログイン、TELNET 接続、SSH 接続、メール送信成功、メール送信失敗、接点入力状態変化のイベントを、項目を選択可能
異常の発生、復帰などをタイムスタンプと共に最大 1,000 件記録
自動メール送信機能(イベントログを添付ファイルとしてメール送信) 停電・瞬断でも記録された内容は消えない

データログ

各計測ユニットのセンサ情報、接点情報を受信時間を元に記録、保存各ユニット単位でのログの確認可能
メール送信、FTP 通信でデータログファイルを自動転送

センサデータ調整

各センサーの経年誤差を補正するためのオフセット値を入力可能
CO2 については、自然界の値 400ppm にオフセットする機能あり

コマンド実行機能
(本機からの制御)

アクション実行に rsh、snmpset  コマンド、snmptrap  による実行が可能

ソフトウェア

Web 上よりファームウェアのアップデートが可能

バックアップリストア

各種設定データを一括または個別にバックアップおよびリストアが可能
個別指定項目は、SNMP トラップ、SNMP v1/v2c、SNMP v3、電子メール内容設定、実行コマンド設定

自己診断

WatchDog による監視







簡単にLoRa無線を利用した環境計測システムや制御システムが構築できる「ももことあやか」WD100シリーズ。

Wi-FIや特定省電力無線やBluetoothでは難しいノイズに強い遠距離通信が可能(実績42km通信距離)。

省電力、遠距離通信が可能なLoRa無線方式を採用したデータ収集管理制御通信サーバ。

同シリーズで提供される各種センサ付き計測ユニットや制御ユニットを最大32台管理可能。

各ユニット間の通信距離は密集地で約3km、見通し距離で約11km。

データ収集間隔は計測ユニット毎個別に指定可能。

収集したデータはLTE、LAN経由で上位システムとの連携が可能。

FTPサーバ(NAS)を利用した最小システムも構築可能。

閾値設定ができ、異常判定を行いネットワーク警告灯、電子メール送信、接点制御等の連携可能。

SNMPに対応し遠隔からの制御が可能。

動作温度範囲は、-10℃から+55℃。IP67防水対応。LANはギガビットでPoE対応。

クラウドとはMQTTで通信可能。

データ収集通信制御サーバー(ゲートウェイ)

WD100-S32

データ収集管理制御通信サーバ
LTEアンテナつき

WD100-N32

データ収集管理制御通信サーバ
LTEアンテナなし

制御ユニット(センサー端末)

型 式 品 名
WD100-T 温度計測ユニット
WD100-td 温湿度計測ユニット
WD100-T3H 温湿度計測ユニット
WD100-T2HG 温湿度/地熱温度計測ユニット
WD100-tdLC 温湿度/照度/CO2 計測ユニット
WD100-tdLG 温湿度/照度/土壌水分計測ユニット
WD100-tdP 温湿度/日射計測ユニット
WD100-P 日射計測ユニット
WD100-DI 接点入力信号監視ユニット
WD100-DIO 接点入出力信号監視制御ユニット
WD100-GWI 電流計測ゲートウェイ・ユニット
WD100-GWV 電圧計測ゲートウェイ・ユニット
WD100-WL8 投げ込み式水位センサ(8m)
WD100-WL13 投げ込み式水位センサ(13m)
WD100-FA02 熱電対温度計測ユニット
型 式 品 名
WD100-T 温度計測ユニット
WD100-TH 温湿度計測ユニット
WD100-T3H 温湿度計測ユニット
WD100-T2HG 温湿度/地熱温度計測ユニット
WD100-THLC 温湿度/照度/CO2 計測ユニット
WD100-THLG 温湿度/照度/土壌水分計測ユニット
WD100-THP 温湿度/日射計測ユニット
WD100-P 日射計測ユニット
WD100-DI 接点入力信号監視ユニット
WD100-DIO 接点入出力信号監視制御ユニット
WD100-GWI 電流計測ゲートウェイ・ユニット
WD100-GWV 電圧計測ゲートウェイ・ユニット
WD100-WL8 投げ込み式水位センサ(8m)
WD100-WL13 投げ込み式水位センサ(13m)
WD100-FA02 熱電対温度計測ユニット
