日本カノマックス 中高温多点式アネモマスターPRO / PRO PLUS（Model 1595 / 1596）

日本カノマックス 中高温多点式アネモマスターPRO / PRO PLUS（Model 1595 / 1596）

---

システム構築例

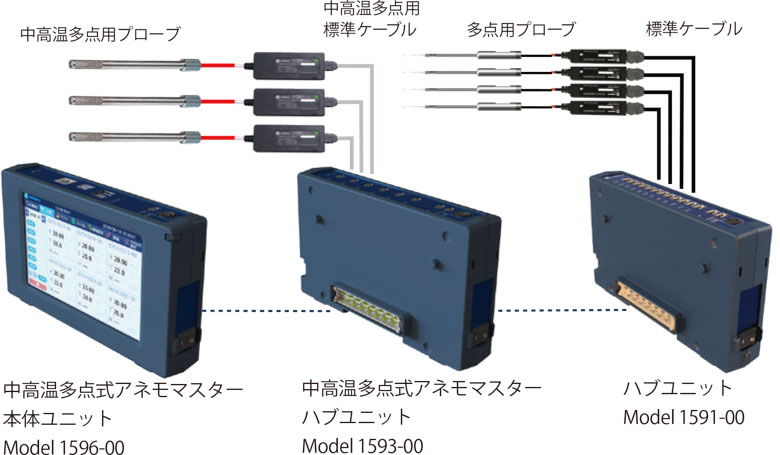

■ Model 1596 システム 常温～高温域まで幅広く対応

最高の拡張機能が搭載されたフラグシップモデルです。中高温用ハブユニットに加え、常温用多点式アネモマスターのハブユニット（Model 1591-00）も接続が可能なため、多点用プローブ（Model 097X-XX）も使用可能です。

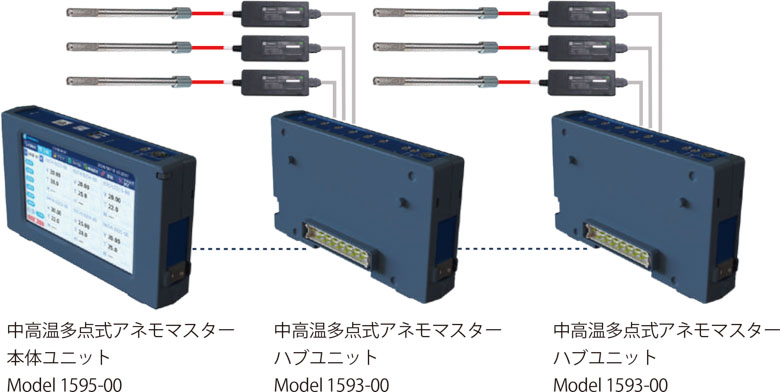

■ Model 1595 システム 中高温域の多点計測に対応

中高温用ハブユニットが最大12 台、中高温用プローブ最大72ch まで拡張可能。各ユニットは、一体化での使用や、ユニット間をケーブルで繋いで、セパレートで設置することも可能です。ご使用のシーンに合わせて、自由なレイアウトが可能です。

特長

風速最高 50m/s、風温最高 500℃で最大72ch の同時計測が可能な唯一の多点式風速計。上位モデルは常温用多点式風速計と組み合わせて常温域から高温域まで、より幅広い温度域で使用可能。直感的に操作できるタッチパネルディスプレイや、可搬性の高い小型本体により、使いやすさを追求しました。当社独自の高温風洞で校正を実施しており、信頼性の高い計測を提供します。

最大500℃までの気流を、最大72chの同時計測が可能。（中高温プローブ使用時）

校正データを書き込むROMをプローブと一体化。ペアリングの手間やミスを無くし、高い信頼性を実現。

ユニット間、及び、ユニットとプローブ間を最長40mのケーブルで接続可能。大型設備の計測にも対応。

用途

仕様

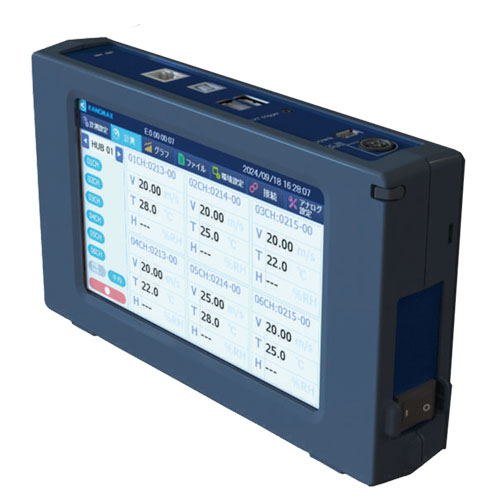

本体仕様

品名		中高温多点式アネモマスターPRO PLUS	中高温多点式アネモマスターPRO
モデル番号		1596-00	1595-00
表示器、操作		タッチパネル付　7インチカラー液晶
通信機能	データストレージ	USB Type-A：USBメモリ用
	PC間	Modbus（イーサネット、USBシリアル）
	ユニット間	シリアル通信（標準ケーブル、連結コネクタ）
記録方式	媒体	内臓メモリ
	形式	CSV形式
	容量	8GB
外部トリガ入力		無電圧A接点入力、ピンジャック端子φ2.5
言語		日本語、英語、中国語
電源		DC12～24V 給電方法は以下のうち1つを選択（ハブユニット、アナログユニット共通） 　　　連結コネクタ経由　他ユニットから給電 　　　ACアダプター（90Wまたは160W） 　　　DC電源接続ケーブル
動作環境		5～40 ℃、0～85 %RH（結露が無いこと）
保管環境		-10～60 ℃、0～90 %RH（結露が無いこと）
消費電力		10W
接続可能ユニット		中高温多点式アネモマスターハブユニット（Model 1593-00)/ ハブユニット（Model 1591-00)/アナログユニット（Model 1592-00)	中高温多点式アネモマスターハブユニット（Model 1593-00）/ アナログユニット（Model 1592-00）
サイズ		W220mm × D130mm × H40mm
重量		0.6 kg
付属品		90WACアダプター、USBケーブル、スタイラスペン、ゴムキャップ
保証期間		ご購入から1年間



品名		中高温多点式アネモマスター　ハブユニット
モデル番号		1593-00
チャンネル数		6ch
通信機能	プローブ間	シリアル通信（中高温用標準ケーブル）
	ユニット間	シリアル通信（標準ケーブル、連結コネクタ）
電力		DC12～24V 給電方法は本体ユニットに準ずる
動作環境		5～40 ℃、0～85 %RH（結露が無いこと）
保管環境		-10～60 ℃、0～90 %RH（結露が無いこと）
消費電力		最大50W
サイズ		W220mm×D130mm×H40mm
重量		0.5kg
付属品		セットアップガイド、連結クリップ（2個）、ゴムキャップ（2個）
保証期間		ご購入から1年間



品名			アナログユニット
モデル番号			1592-00
チャンネル数			12ch
通信機能	ユニット間		シリアル通信（標準ケーブル、連結コネクタ）
アナログ出力	電圧出力	範囲	0～5V
		出力抵抗	1kΩ
	電流出力	範囲	4～20mA
		負荷抵抗	250Ω
電源			DC12～24V 給電方法は本体ユニットに準ずる
動作環境			5～40 ℃、0～85 %RH（結露が無いこと）
保管環境			-10～60 ℃、0～90 %RH（結露が無いこと）
消費電力			10W
サイズ			W220mm×D130mm×H40mm
重量			0.5kg
付属品			セットアップガイド、連結クリップ（2個）、ゴムキャップ（2個）、分割端子台（3個）
保証期間			ご購入から1年間

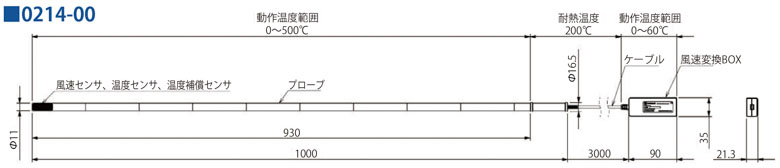

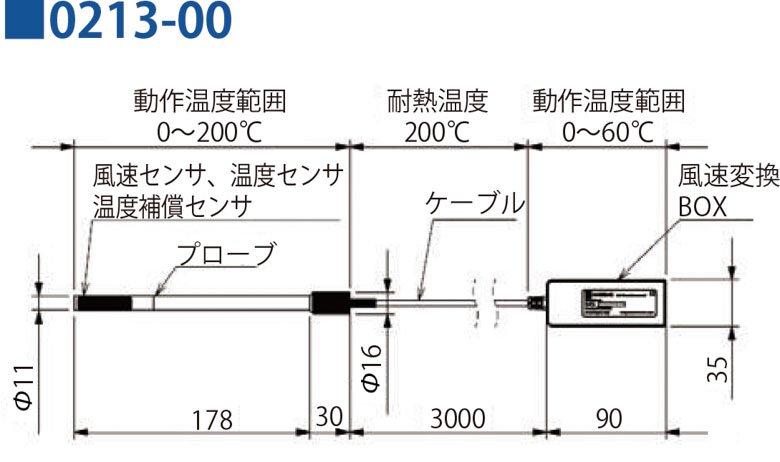

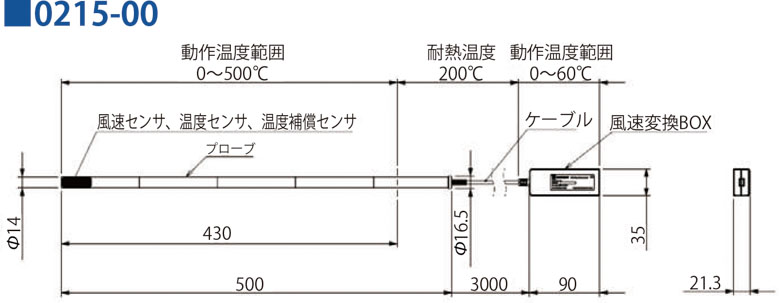

プローブ仕様

モデル番号			0213（中温プローブ）			0214/0215（高温プローブ）
計測範囲			風速・・・Vo～50.0 m/s Vo＝0.2 m/s：0～99 ℃ Vo=0.4 m/s：100～200℃			風速・・・Vo～50.0 m/s Vo=0.2 m/s：0～99 ℃ Vo=0.4 m/s：100～199 ℃ Vo=0.7 m/s：200～299 ℃ Vo=1.0 m/s：300～400 ℃
計測精度					計測範囲	精度	表示分解能
			風速		Vo～4.99 m/s 5.00～9.99 m/s 10.0～24.9 m/s 25.0～50.0 m/s	±0.15 m/s ±0.3 m/s ±0.75 m/s ±1.5 m/s	0.01 m/s
			風温		0～99.9 ℃ 100～199 ℃ 200～500 ℃（0214/0215）	±（指示値の1%＋1℃）	0.1 ℃
温度補償精度（風速）				風温	Model 0213	Model 0214/0215
			風速		0～200 ℃	0～400 ℃
			Vo～4.99 m/s		±0.5 m/s	±0.75 m/s
			5.00～9.99 m/s		±0.6 m/s	±1.0 m/s
			10.0～24.9 m/s		±1.5 m/s	±2.5 m/s
			25.0～50.0 m/s		±3.0 m/s	±5.0 m/s
応答性	風速：4秒（90%応答、風速5 m/s時） 風温：5秒（90%応答、風速5 m/s時）
ケーブル	テフロン™被膜線 3m
ケーブルの耐熱	テフロン™被膜線（プローブ側）：200℃ プローブ変換BOX：60℃
サイズ	Φ11×178 mm（突起部・ケーブル等除く） Φ14×500 mm（突起部・ケーブル等除く） Φ14×1000 mm（突起部・ケーブル等除く）
質量	約250 g					約550 g（0214）
付属品	プローブ収納ケース×1個



別売品

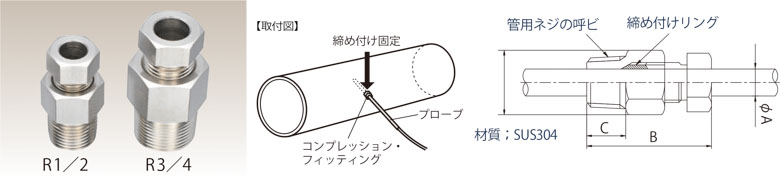

コンプレッションフィティング
ナットを締め込むことで内部の締め付けリングが変形し、穴に通したプローブ軸を締め付けて固定する治具です。

Model	対応プローブ	プローブ サポート径A	ネジの呼ビ	締め付けリング 材質	B	C	D
0214-02	0214 0215	Φ14	R3/4	黄銅 ※1	61	20	33
0204-01				テフロン ※2
0203-02	0213	Φ11	R1/2		52	16	26.3

※1　一度締め付けた後に取り外すと、再利用できません。 ※2　締め付け・取り外しを繰り返し行えます。



各ケーブル・アダプター

品名	モデル番号
中高温用標準ケーブル （ハブユニット-プローブ間に使用）	1593-30（0.5m）/ 1593-31（2m）/ 1593-32（5m）/ 1593-33（10m）/ 1593-34（20m）/ 1593-35（40m）
標準ケーブル （各ユニット間に使用）	1580-30（0.5m）/ 1580-31（2m）/ 1580-32（5m）/ 1580-33（10m）/ 1580-34（20m）/ 1580-35（40m）
ACアダプター（90W）	1580-10
ACアダプター（160W）	1580-11
DC電源接続ケーブル	1580-37
