モニタ付き顕微鏡カメラTC-1000M フルハイビジョン,画像連結・焦点深度ソフト付メーカーJスコープ

モニタ付き顕微鏡カメラTC-1000M フルハイビジョン,画像連結・焦点深度ソフト付

　医療機関・研究室・研究機関・教育現場・産業・工業分野の企業などで幅広く採用のモニター付顕微鏡カメラ
HDMI・USB　Cマウント　ソフトウェア付属　高感度プロセッサ内蔵　目が疲れにくい　SDカード保存
目視に迫る高画質！ 1080p。見れば一目瞭然！ピントあわせも早い。色もきれい、シャープな映像。長時間の観察も快適

---

・静止画（JPG・PNG・DICOM・TIFF）で保存 DICOM:医用画像の国際規格

肉眼に迫る鮮明な観察を実現！色処理は、新次元の精度でモニター画像と接眼レンズの視野が一致！
顕微鏡の目視画像とモニター画像が同じ鮮明さ！極めて高い色精度を実現

深度合成機能つき

ライブ画像を観察しながら 簡単に深度合成、画像連結（ステッチング/タイリング）ができます。

距離を動かして複数の画像を取得し、それぞれからピントが合った部分を抽出して1枚の画像に合成すれば、
全てにピントが合った画像を得ることができます。

---

　R＆Dの効率化、実験の短縮化に欠かせない顕微鏡カメラとして多くの企業や研究開発部門で採用

---

【顕微鏡用モニター付きカメラTC-1000M】高速オートフォーカス、フルハイビジョン

・【HDMI 11.6インチモニタ】高解像度でハイコントラストな色彩表現。60fps（秒60コマ）世界最速フレームレート
-デジタル放送と同等以上の高速表示により遅延が少なく、なめらかな動きの高精細映像で観察可能
-パソコン不要でUSBマウスの直観操作が可能。パソコンのトラブルによる作業中断ナシ
・【PC用高機能画像処理ソフト】で画像計測、全焦点画像作成、深度合成、ステッチング機能：画像のつなぎ合わせなど

モニターとマウスを接続するだけで、PCを使わずに撮影できます。高速オートフォーカスで鮮明化
静止画のほか、動画にも対応。モニター上で長さや角度などの計測も行えます。

【HDMI上のモニターに接続したマウスで操作】顕微鏡用モニター付きカメラTC-1000M

・付属のマウスを顕微鏡カメラTC-1000に接続してクリック操作で高速オートフォーカスや画像計測が可能

・地上デジタル放送と同等以上の高速表示により遅延が少なく、なめらかな動きのフルハイビジョン映像で観察可能

・接眼レンズで観察しながら高精細モニター観察画像を表示

【HDMIモニター上でマウス操作】画像計測機能　顕微鏡用モニター付きカメラTC-1000M

座標	座標の選択
直線	2点間距離	2点を結ぶ直線距離を測定
	水平線	2点を結ぶ水平線距離を測定
	垂直線	2点を結ぶ垂直線距離を測定
フリーハンド	自由な描画線の距離を測定
長方形	長方形の高さ（ W ）・幅（ H ）・周囲長（ P ）・面積（ A ） を測定。 測定項目は選択可能
円	2点指定	2点を指定した円を測定	円の半径（ R ）・直径（ D ）・周 囲長（ P ）・面積（ A ） を測定。 測定項目は選択可能
	直径指定	直径を指定した円を測定
	3点指定	3点を指定した円を測定
多角形	多角形の周囲長（ P ） ・面積（ A ） を測定 測定項目は選択可能
垂直距離	垂直線の距離を測定
平行線	平行線の距離を測定
同心円	同心円の2つの円の直径を測定
2円の中心間距離	2つの円の円心距離を測定
角度	角度を測定
ライン幅	測定線幅を設定（4種）
ライン色	測定線色を設定（赤・緑・青・黄・水色・ピンク・黒・白）
文字色	文字色を設定（赤・緑・青・黄・水色・ピンク・黒・白）
ルーペ	ルーペ（画面左上に表示） の表示（オン） /非表示（オフ）
測定結果の保存	画面の測定結果をSDカード内に保存（ Excel/txt形式）
スケール選択	スケール（1.1/2.2/3.3/4.1223/5.1224/6.1225） を選択

PCソフト不要で、HDMIモニター上で、付属のマウスを使用し寸法計測が可能です

事前にキャリブレーション（校正）で値あわせすると計測精度を高めることができます

【パソコン用 高機能画像処理ソフトでも画像計測は可能】データをEXCEL形式で保存が可能です

---

【HDMIモニター上でマウス操作】高速オートフォーカス機能　 顕微鏡デジタルカメラTC-1000
付属のマウスでクリックしたところが、高速オートフォーカスで画像鮮明化

観察中に対象のピントが外れてた場合でも、カメラに内蔵された高速オートフォーカス機能により、焦準装置に触れることなく自動的にピント合わせを行いますので、観察や撮影のみに集中できます

【HDMIモニター接続の場合】機能

今まで苦労していたフォーカス合わせが、簡単になりました！
高速 連続オートフォーカス	自動的に連続してピントを合わせ続ける フォーカス追従でピンボケなし	・自動的に連続してピントを合わせ続ける ・被写体を動かすと、その都度自動的に焦点を合わせ、常に焦点があった状態に調整します。 ・対象物を交換すると、そのたびごとに自動でピントが合い、作業効率アップ
高速 ワンショットオートフォーカス	1回のみ自動的にピントを合わせる	・一度ピントを合わせて固定したら、ピント位置が変わることはありません。シングルフォーカスともいう ・このため、ピントを固定したまま対象物を横にずらせば、ピントは被写体に合ったまま構図だけを変えることができる・フォーカスロック撮影が可能 ・対象物を次々と交換してもピントがずれません
位置	焦点調整 22.8 ～ -2.4から設定
Cマウント校正	焦点調整のリセット
自動露出	自動露出を設定
オートホワイトバランスを解除	オートホワイトバランスを解除
露出時間	露出時間（ S【0 ～ 9】 /100 mS【0 ～ 9】 /mS【0（1） ～ 99】 ） を設定
ゲイン	0 ～ 63 から設定
明るさ	0 ～ 15 から設定
シャープネス	0 ～ 7 から設定
ノイズリダクション	0 ～ 7 から設定
ガンマ	0 ～ 63 から設定
コントラスト	0 ～ 15 から設定
彩度	0 ～ 15 から設定
レッド	0 ～ 99 から設定

---

ブルー	0 ～ 99 から設定
色温度	1800 ～ 10000K から設定
ダイナミックレンジ	HDR・ 50 Hz・ 60 Hzから設定
言語	日本語・英語・中国語（簡体/繁体）・韓国語・イタリア語・フランス語・スペイン語など

---

キャリブレーション	事前にキャリブレーション（校正）で値あわせすると計測精度を高めることができます
左右反転	画像を左右反転する
上下反転	画像を上下反転する
ズームイン	画像を拡大する（16段階）
ズームアウト	画像を縮小する（16段階）
マスク	画像の指定した範囲以外を非表示する
再生モード
比較	選択画像とディスプレイ画面を比較する
ホーム	デフォルトの画面に戻る
レクチル	画面に十字線を表示する
レクチル（目盛り付き）	画面に十字線（目盛り付き） を表示する

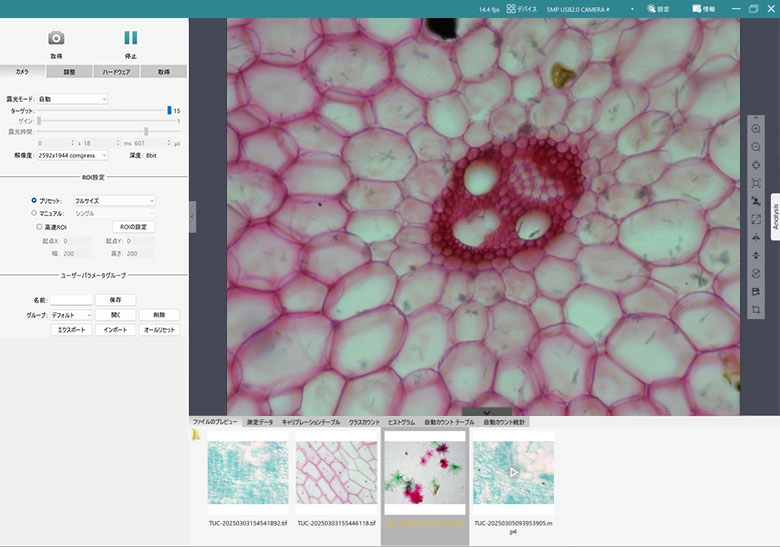

【PC用高機能画像処理ソフト】顕微鏡用モニター付きカメラTC-1000M

リアルタイムスティッチング、リアルタイムEDF

PC用高機能画像処理ソフトのツールバー

---



今まで苦労していたフォーカス合わせが、簡単になりました！
オートフォーカス設定	■ 「 連続オートフォーカス」で自動で連続フォーカス フォーカス追従でピンボケなし
	■ 「 ワンショットオートフォーカス」で自動で単発フォーカス
	■ フォーカス位置（22.8 ～ -2.4） で設定可能。 「 Cマウン ト」でCマウントのフォーカスに準ずる
解像度を選択	1920×1080（圧縮） /1920×1080（非圧縮） /3264×1836
露出を設定	■ 自動露出または任意設定（ターゲット・ s/ms/µs・ピ クセルクロック・ゲイン）
ホワイトバランスを設定	■ホワイトバランスを固定するで任意設定（レッド・ グリーン・ブルー【各0.0 ～ 49.5】） が可能 ■グレーで白黒表示
画像の調整	■ 彩度（0 ～ 15） ・コントラスト（0 ～ 15） ・シャープネ ス（0 ～ 7） ・ DPC（0 ～ 7） を調整 ■ フラットフィールドキャリブレーションウィザー ドで背景の明るさやムラが均一になるよう補正
ヒストグラムの調整	■ カメラ画面の画像をRGB/R/G/Bで表示 ■ 各RGB値を自動最大/最小化 ■ ガンマ値を調整（0.00 ～ 0.63） ■ ヒストグラムをライン/対数で表示
ファイル保存を設定	■ 「ダイアログを使用する」で撮影時に「名前を付けて保 存」ダイアログが表示され、保存先を指定 ■ 「ファイル名を使用する」で任意設定。 ■ 　ファイル名・ 形式（ JPG/PNG/DICOM/TIFF ） ・パスを設定 ■ 「時刻形式で保存」も可能
ROIの設定	■ 「 ROIの選択」でカメラ画面の画像上から表示範囲を 選択。表示範囲は拡大表示 ■ 「 ROIの面積と座標を設定する」で表示範囲を数値で 設定。 ■ 表示範囲はキャプチャ可能 ROIを設定する目的は、指定した領域をより高いフレームレートで分析したり、記録するため
マスク設定	■ 「カバレッジ領域の選択」でマスク範囲を選択。マス ク範囲以外は非表示 ■ 「カバレッジエリアの面積と座標を設定する」で表示 範囲を数値で設定。 ■ 「透明度」で非表示範囲の透明度（0.2 ～ 1.0） を指定
リアルタイム画像連結（タイリング・ステッチング） ライブ画像を観察しながら 簡単に画像連結
画像連結 顕微鏡において倍率を高くすると観察範囲は狭くなります。 高い倍率で撮影した画像を合成していくことで細部まで観察できる全体像を取得が可能 画像連結のメリットは、広視野・高倍率の画像を作成できること	■ 複数枚の画像をつなぎ、 広範囲の撮影像を1枚に合成 ■ 合成速度（高速/高画質） ・背景色を設定し、スティッチングの開始を押すと合成を開始 試料を任意で動かすと、カメラ画面に合成画像を表示 ・ステージを動かしながら、数秒で大サイズの画像を生成できるので、軽くてスムーズで安心 一度で視野に入らないサイズの大きな対象物を複数の視野に分けて撮影。 リアルタイムイメージスティッチング機能を使うことで、1枚の高精細な画像の取得が可能
リアルタイム深度合成 ライブ画像を観察しながら 簡単に深度合成
ライブ画像を観察しながら 簡単に深度合成 深度合成とは、同じ対象物を顕微鏡で拡大観察しようとした際に、異なる場所にピントの合っている複数の画像を合成して、全体的にピントが合っている対象の拡大画像（全焦点画像）を作成できること	■ 複数の焦点で画像をつなぎ、 より鮮明な画像を合成 ■ 画質（低/中/高） を設定し、 EDFの開始を押すと合成を開始 ・複数の焦点の画像をつなぎ、より鮮明な画像を合成。高速処理技術、深度合成画像の取得が可能 ・見たい場所にステージを動かすだけで、全焦点画像をリアルタイムに表示 高速リアルタイム演算処理で位置・倍率補正を含めたクオリティの高い深度合成画像の取得が可能 距離を動かして複数の画像を取得し、それぞれからピントが合った部分を抽出して1枚の画像に構築すれば、全てにピントが合った画像を得ることができます。
動画撮影設定	■ 「エンコーダー（フルフレーム/MPEG-4） 」の設定 ■ 「オートストップ」選択で、指定した「合計フレーム数」 または「合計回数」になると撮影を停止 ■ 「遅延時間（ ms ） 」で撮影予約時間を設定 ■ 「再生率」を設定 ■ 「ビデオ形式（ AVI/MP4/WMA ） 」の設定
ディレイキャプチャーで予約時間を指定	■ 総フレーム・再生率・インターバル時間（ ms ）・遅延時間（ ms ）・ビデオ形式（ AVI/MP4/WMA ） を設定。 ■ フレームキャプチャーで画像記録、動画キャプ チャーで録画を開始 ■ 各画像・録画はサイドパネルに保存
パラメータの保存	■ 設定値を保存可能。「グループネーム」を記入後、「セー ブ」で保存。下段の「グループ」内に保存され、呼出・ 削除が可能。 ■ 設定値は「エクスポート」で外部保存でき、「インポート」 で読込も可能。「オールリセット」で設定値を全削除

主な画像計測メニュー

・矢印の挿入、文字の挿入。測定データをExcel・Text形式での出力可能

	線	2点を結ぶ直線距離・傾斜・角度を測定
	H型ライン	2線を結ぶ直線距離・傾斜・角度を測定
	3ポイントライン	3点を結ぶ距離・傾斜・角度を測定
	マルチポイントライン	線上の複数点を結ぶ距離を測定
	平行線	平行線の距離・2点間距離を測定
	垂線	垂直線の距離を測定
	多角線	複数点を結ぶ距離を測定
	長方形	長方形の幅・高さ・周囲長・面積を測定
	多角形	多角形の周囲長・面積を測定
	楕円	楕円の周囲長・面積・長辺・短辺・離心率を測定
	半径円	半径円の周囲長・面積・半径・直径を測定
	直径円	直径円の周囲長・面積・半径・直径を測定
	3点円	3点を結ぶ円の周囲長・面積・半径・直径を測定
	同心円	複数の同心円の周囲長・面積・半径・直径を測定
	2円中心間距離（4点指定）	2点からなる2つの円の円心距離を測定
	2円中心間距離（6点指定）	3点からなる2つの円の円心距離を測定
	円弧	3点からなる円弧の周囲長・半径・角度を測定
	3点角度	3点からなる角度を測定。各3点、角度は可変可能
	4点角度	4点からなる角度を測定。各3点、角度は可変可能
	点	点を描画
	ペン	自由な線を描画
	矢印	矢印を描画
	テキスト	テキスト入力
	選択	描画を選択
	画像と測定デエータを組み合わせる	「画像設定」タブに切替、「画像を保存し ます」 (カメラ画面右上)を押すと、画面 上の測定結果とともに画像を保存

高機能画像Image処理ソフトウェア機能の画像設定機能

画像の調整	■ 選択画像の ・明るさ（ -225 ～ 225） ・ガンマ（0.01 ～ 2.00） ・ コ ン ト ラ ス ト（ -80 ～ 80） ・ 彩 度（ -180 ～ 180） ・シャープ（0.0 ～ 3.0） を調整
蛍光色素設定	■ 選択画像に蛍光色素フィルターを適用。カレント は現在選択中のフィルターを表示。 蛍光色素一覧 から蛍光色素を選択。 新しい蛍光色素を追加で任 意の色素を指定、新しい蛍光色素一覧に追加 ■新しい画像として適用を押すとフィルターが反映 された画像をサイドパネルに保存
蛍光アプリケーション設定	■ 蛍光色素フィルターを適用した複数の画像を合成 ■ 多色合成を開始するを選択し、サイドパネルから 合成する画像を複数選択。 カメラ画面に合成画像を表示。 サイドパネルで選択した画像はオフセットを 任意で設定可能 ■ 「新しい画像として適用」を押すと合成画像をサイド パネルに保存
二値化処理設定	■ 二値化を開始で選択画像を二階調表示。 ■ しきい値（0 ～ 255） で調整可能 認識する領域と認識しない領域を明確に分けた画像の検出が可能
深度合成 外部フォルダは、他の顕微鏡画像やマイクロスコープ画像での処理 記録に残す最適な画像処理	外部フォルダからの 画像（同サイズ） を複数選択後、焦点を合成して鮮明な画像を表示 ■ 複数の焦点で画像をつなぎ、より鮮明な画像を合成 ・高速処理技術、深度合成画像の取得が可能 高速リアルタイム演算処理で位置・倍率補正を含めたクオリティの高い深度合成画像の取得が可能 距離を動かして複数の画像を取得し、それぞれからピントが合った部分を抽出して1枚の画像に構築すれば、全てにピントが合った画像を得ることができます。
画像連結 外部フォルダは、他の顕微鏡画像やマイクロスコープ画像での処理 記録に残す最適な画像処理	外部フォルダ からの画像（同サイズ・一部撮影視野が重複するもの） を複数選択後、 広範囲の撮影像を 1枚に合成して表示 一度で視野に入らないサイズの大きな対象物を複数の視野に分けて撮影。 リアルタイムイメージスティッチング機能を使うことで、1枚の高精細な画像の取得が可能
ハイダイナミックレンジが合成 （ HDR合成 ） 記録に残す最適な画像処理	外部フォルダから画像（同サイズ・露出の異なるもの） を複数選択後、白飛び黒飛びを防ぎ明暗部を再現して表示 ハレーションを除去して観察に適した画像を作る 様々な明るさで写した対象のデータから、最適な明るさ（白とびや黒つぶれしていない）の部分を選択し、１つの画像へ合成する処理 金属などを観察する場合に、金属表面の一部分が白くぼけてしまうような"白とび"が 発生
ヒストグラム設定	■ 選択画像のヒストグラムを調整。 RGB/R/G/B（0 ～ 255） ・自動 ■ 「適用」を押すと調整値が画像に反映
スムース	■ 「スムースの開始」で選択画像にぼかしを追加。解除 ■ スムースは、ガウスぼかし/ボックスフィルター /ぼ かしの中央値から選択。 半径（1 ～ 30） を調整可能
色のフィルター /抽出/反転	■ 選択画像に色のフィルターをかける。 「色」からフィルターの色（レッド/グリーン/ブルー） を選択、「フィ ルターカラー」で選択画像にフィルターをかける ■ 「色を抽出」でフィルターの色を抽出 ■ 「色を反転」でフィルターの色を反転
デコンボリューション	■ 画像のコントラストとシャープネスを向上 ■ 「反復回数」（3 ～ 5） と「コアサイズ」（7 ～ 21） を設 定し、「計算」を押すと反映 ■ 「適用」を押すと画像にデコンボリューションを反映
グリッド	■ 「グリッドを表示する」でディスプレイにグリッド表 示

自動セルカウンター設定

細胞を自動的にカウント・自動セルカウンターする際のフォントや色を設定可能

---

---

測定値一覧は「レポートを出力する」でExcel形式で出力 可能

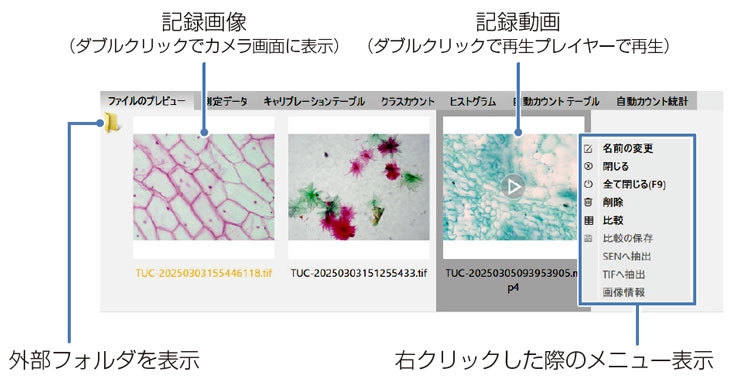

記録データの再生方法

HDMI/USB顕微鏡デジタルカメラTC-1000オートフォーカス 高精細フルハイビジョンの仕様

カメラユニット仕様
イメージセンサー	1/2.8インチ CMOSセンサー
画素数	200万画素
表示解像度	1920×1080（2073600ピクセル）
表示フレームレート	HDMI接続	60 fps（秒60コマ）
	USB2.0でPCに接続時	30 fps（秒30コマ）
記録形式	静止画	1920×1080（ JPG/PNG/DICOM/TIFF ）
	動画	1920×1080（25 fps ）（ AVI/MP4/WMA ）
保存フレームレート	25 fps（ SDカード） /25 fps（ PC ）
記録媒体	SDカード（最大16GB ）
入出力端子	miniHDMI端子（×1） 、 USB接続端子（×1） 、 SDカードスロット（×1） 、 ACアダプタ－接続端子（×1）
イメージ出力	miniHDMI
レンジマウント	Cマウント
使用環境温湿度	温度： 0 ℃～ 45 ℃　湿度： 10 %RH ～ 85 %RH
サイズ	高さ91 ｍｍ × 幅78 ｍｍ × 厚さ71 ｍｍ
重量	約450 g

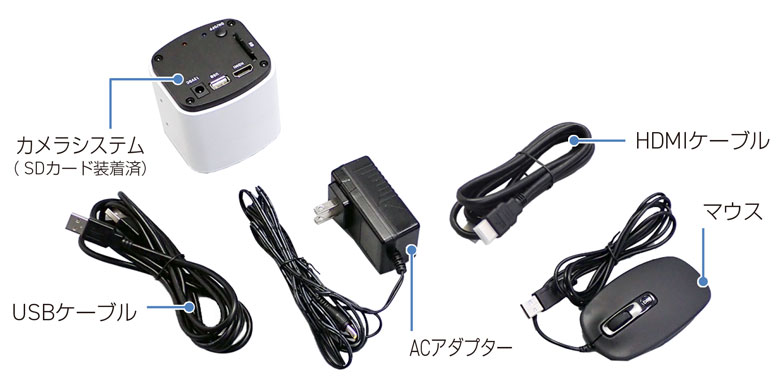

標準付属品	ACアダプタ－、 HDMIケーブル、 USBケーブル、 ソフトウェアUSB、マウス、 SDカード（カメラユニット装着済）
ソフトウェア動作環境
OS	Windows 10 / 11（32bit版および64bit版）
ハードディスクの空き容量	50 MB以上
CPU	第9世代intel®Core™ i5以上
RAM	8GB以上

---

超高精細モニター付顕微鏡カメラTC-1000Mは、不具合または仕様上の問題があった場合のみ返品可能です。商品到着後7日以内。生物顕微鏡、蛍光顕微鏡、偏光顕微鏡、実体顕微鏡、金属顕微鏡などあらゆる顕微鏡のCマウントに使用できます。互換性、汎用性あり。
送料・返金手数料はお客様負担（初期不良のみ弊社負担） ご依頼はこちらから

注意：C/CSマウント変換リング TCN-CS（Jスコープ）については、お問い合わせください。

CマウントとCSマウントの２種類の規格があり、 相互の規格に合うように変換するリングです

スーパー高精細モニターの仕様（ TC-1000Mのみ付属）

高精細モニターとは、高画素密度を保持した高画素ディスプレイ

11.6インチ フルHDディスプレイ 高精細モニター
正確な色を表示するとされるディスプレイを搭載しているので、目視と同等の色の再現性
参考：フルハイビジョンのディスプレイ解像度は、1,920ピクセル×1,080ピクセル

黒と白を際立たせるコントラスト

高精細モニターでは、コントラスト比を向上させることで、明暗のはっきりした黒表現が可能

より高い色彩の表現力

高精細モニターは、sRGBで使われる色域を拡張することで、高い色彩の表現力を実現
通常のモニターで表現されるRGBの色彩表現を超える

環境光センサーが搭載

高精細モニターにはより美しく自然な表示を目指すために、LEDバックライトとは別に「環境光センサー」が搭載

環境光センサーは、周囲の明るさを検知して、バックライトを自動調整。これにより、目の疲れが軽減

ディスプレイ	11.6インチ ISP-Pro
表示解像度	1920×1080 ピクセル
アスペクト比	16： 9
光度	320 cd/m2
コントラスト比	1000： 1
電源	DC12V、 2A
入出力端子	HDMI端子（×1） 、 ACアダプタ－接続端子（×1）
サイズ	高さ181 ｍｍ × 幅282 ｍｍ × 厚さ15 ｍｍ
重量	約600 g
標準付属品	取付具（×2） 、蝶ボルト（×5） 、黒ボルト（×5） 、六角レンジ

USBポートからマウスでカメラを制御します。揺れはありません。

11.6インチ高精細モニタ HD LCDスクリーン、高解像度、高品質の色再現。

6.0MP静止画像キャプチャと1080Pビデオ録画。

画像と動画をSDカードに保存します。

カメラからLCD画面へのHDMI出力、最大60fpsのフレームレート。

また、PCに接続して、写真の撮影、ビデオの撮影、測定、画像の分析を行うことができます。

さまざまな顕微鏡用の標準Cマウントインターフェース。

測定機能。液晶モニターに接続すると、測定機能つき

超高精細モニター付顕微鏡カメラTC-1000Mのオプション

C/CSマウント変換リングTCN-CS
