1200万画素顕微鏡カメラBC-1200（深度合成・画像連結・画像計測ソフト付）メーカーJスコープの正規代理店

高画質顕微鏡カメラBC-1200

業界トップクラスの高解像度1200万画素の顕微鏡カメラ誕生。業界随一の圧倒的なコストパフォーマンスを実現

多くの医療機関・研究開発部門・教育現場等で多く採用
「JIS鏡筒（接眼部）」と「Cマウント」に取り付け可能　
HDMI・PC・スマホ・タブレット　ソフトウェア付

肉眼に迫る鮮明な観察を実現は、高感度プロセッサで可能
見れば一目瞭然！色もきれい、シャープな映像。

4K解像度を超える1200万画素。高精細でクリアで鮮やかな画像観察ができます。
■ソニーSONY製CMOSセンサー採用
■あらゆる顕微鏡の「Cマウント」「接眼レンズ部」に組み合わせて使用可能
-生物顕微鏡、蛍光顕微鏡、偏光顕微鏡
-実体顕微鏡、金属顕微鏡でも使用可能

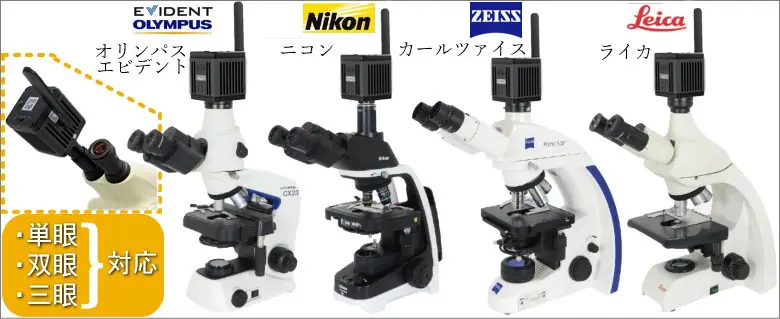

-エビデント(オリンパス)・ニコン・ライカ・カールツァイス等対応

■高機能画像編集ソフトつき
・深度合成機能EDF
・画像連結（ステッチング/タイリング）
・画像計測（校正機能つき）EXCEL出力あり
・2画面・４画面機能

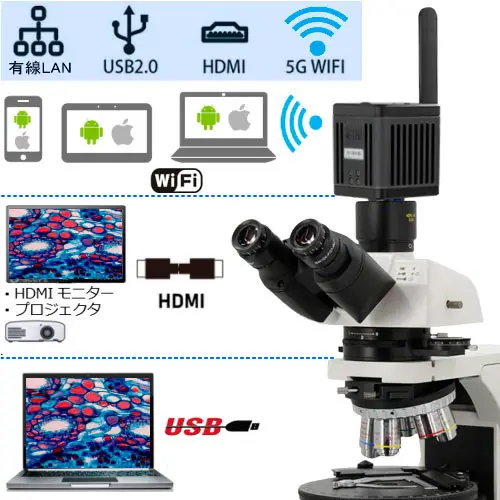

■4つの接続方法で顕微鏡映像の表示が可能
１） Windows PCと有線接続（USB接続）
２）iOS / Androidデバイスとの無線通信（Wi-Fi接続）
３）モニター/プロジェクターと有線接続（HDMI接続）
４）有線LANで接続可能

■熱の発生に伴うノイズ対策済み

●JIS準拠接眼レンズ挿入部内径 23.2mm、30mm 30.5mmに取付け可能。
メーカーを問わずほとんどの顕微鏡に対応

肉眼に迫る鮮明な観察を実現！顕微鏡の目視画像とモニター画像が同じ鮮明さ！極めて高い色精度を実現

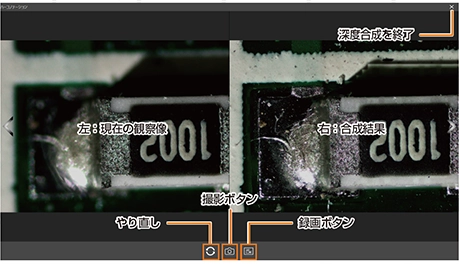

深度合成画像の取得が可能

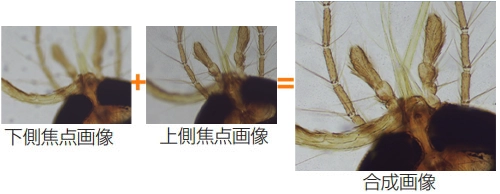

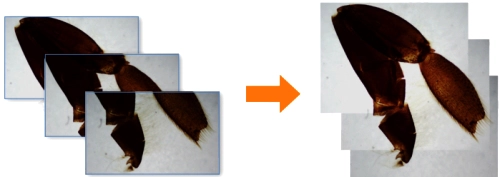

焦点深度の異なる複数の画像（部分的にピントの合った画像）を画像合成処理し、全面にわたって焦点の合った画像(フォーカス合成画像)を作成。全体にピントがあった画像の制作が可能　　例：基板ピン

深度合成機能つき（拡張焦点深度合成）

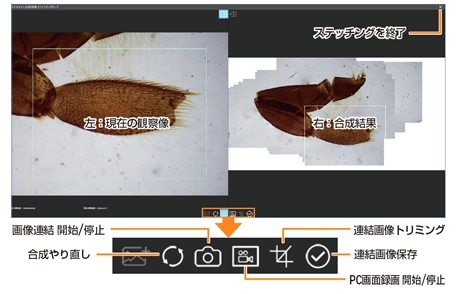

画像連結（ステッチング）機能つき

顕微鏡観察において倍率を高くすると細部まで拡大観察が可能ですが、倍率が上がったことで観察範囲は狭くなります。

画像連結という技術で高い倍率で撮影した画像を合成していくことで細部まで観察できる全体像を取得が可能

画像連結のメリットは、広視野・高倍率の画像を作成できること

画像ステッチング（タイリング/画像連結）

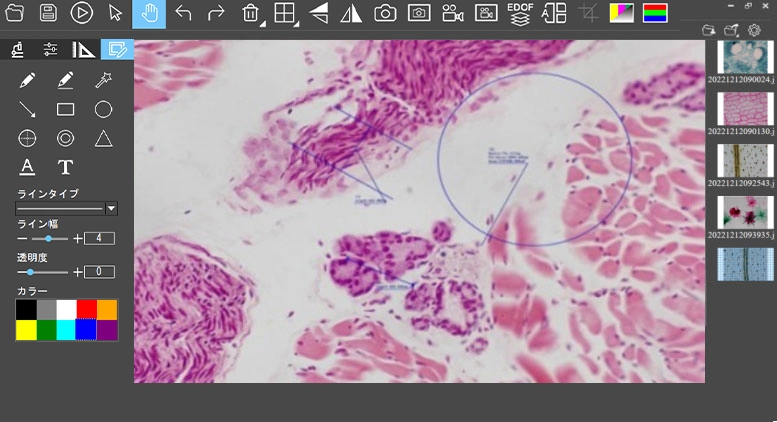

高機能画像編集ソフトJCAM PRO

色再現性の高い画像処理

深度合成　それぞれ焦点深度の異なる複数の画像をフォーカス合成

画像連結：ステッチング自動認識で画像連結

顕微鏡観察において倍率を高くすると細部まで拡大観察が可能ですが、倍率が上がったことで観察範囲は狭くなります。

画像連結という技術で高い倍率で撮影した画像を合成していくことで細部まで観察できる全体像を取得が可能

画像連結で広視野・高倍率の画像を作成が可能

画像計測EXCEL出力
撮影した画像や動画を使用し報告書レポートにし提出する場合にも便利。

●スマホ・タブレットがモニターに早変り！
専用無料アプリ。 Wi-Fi環境は不要

高画質顕微鏡カメラBC-1200（エビデント(オリンパス)・ニコン・ライカ・カールツァイス・その他用）

【PC用高機能画像編集ソフト】JCAM PRO

弊社サイトより無料ダウンロードできます。日本語　高機能画像計測ソフトつきソフトウェア JCAM PRO

PC用高機能画像編集ソフト JCAM PROのツール

画面表示切替	フルスクリーン	全画面表示（全画面表示終了時は、画面右クリック→《終了》をクリック）
	2画面比較	2画面表示（複数のデバイスを同時に表示）
	4画面比較	4画面表示（複数のデバイスを同時に表示）
深度合成（拡張焦点深度）		被写界深度合成機能は、 1点にしかピントが合わない画像をフルフォーカスで観察したい場合に有効。 2枚以上の画像を撮影することで、それぞれの最も鮮明な領域を抽出して、より鮮明な画像を合成可能。
画像連結顕微鏡観察において倍率を高くすると細部まで拡大観察が可能ですが、倍率が上がったことで観察範囲は狭くなります。画像連結という技術で高い倍率で撮影した画像を合成していくことで細部まで観察できる全体像を取得が可能画像連結で広視野・高倍率の画像を作成が可能		画像連結機能（ステッチング/タイリング）は、自動認識による画像の連結し、 1枚の広範囲の画像を作成できます
チャンネル結合		複数の画像に蛍光色素フィルターを適用できます。
カラー画像の結合
その他の機能		水平方向に反転垂直方向に反転撮影ボタンスクリーンショット録画ボタン画面録画

画像計測

・計測項目は、業界トップクラス（19種類）

・計測結果は、Excelファイルに保存することができます。

・校正チャート（定規）を撮影した画像を使用して、実際の画像の寸法を知ることができます。

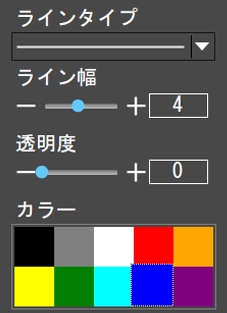

・線の種類の選択・線の太さ（幅）

・線の色：カラーを選択できます

・キャリブレーション（較正ツール）の設定

2点を結ぶ直線距離を計測		2線間の角度を計測
線分の始点を中心とする円の半径、円周、面積を計測		楕円の長径、短径、周長、面積を計測
長方形の幅、長さ、周長、面積を計測		3点を通る2つの円の円心距離と、各円の半径、円周、面積を計測
角度を計測		2つの円の円心距離と、各円の半径、円周、面積を計測
平行線の距離を計測		2点を通る円の半径、円周、面積を計測
2つの平行線の距離を計測		3点を通る円の半径、円周、面積を計測
折れ線の全長を計測		同心円の2つの円の半径、円周、面積を計測
多角形の周長と面積を計測		計測に使用するテキストを設定
扇形の半径、角度、周長、面積を計測		座標を表示
垂直に伸びる線の長さを計測
	キャリブレーション（較正ツール）の設定ウィンドウが表示ここで較正を行うことができます。

拡大してみんなで一緒に観察
プレゼンテーションに

画像・動画はすぐにデーター保存
報告書の作成に活用可能

撮った画像はすぐにEメールで送信できます

スマホ、タブレット用アプリKopa WiFi Lab (iOS/ Android)

App Store/Google Playストアにて無料インストールできます。観測・計測用アプリKopa WiFi Lab
で画像の観察、編集、計測、保存が可能。Wi-Fi環境は不要

アプリで画像・動画の保存

・静止画をjpg形式で保存・動画をavi形式で保存

アプリのパラメーター

・解像度の選択：最大2592ｘ1944（640ｘ840，1024ｘ768、1280ｘ720，1280ｘ960、1920ｘ1080）

・画像の明るさの調整

・自動ホワイトバランス

・コントラストの調整

・彩度の調整

・画像のシャープネスを調整

アプリで編集

・文字テキストを挿入：文字サイズ、文字の色の指定

・直線を記入

・矢印を記入

・自由に線を記入

・描画を選択、回転、削除

アプリで計測

・円を入力し、直径と面積を測定

・長方形を入力し、幅・高さ・面積を測定

・円を入力し、半径と面積を測定

・角度を測定

・2点間距離を測定

・定規設定が可能：長さ、線の太さ（幅）、背景色など

・キャリブレーション（校正）：校正の設定が可能で、実際の長さ（mm）で計測可能です

アプリで回転

・画像を垂直方向に回転

・画像を水平方向に回転

・画像を180°回転

画像計測メニュー

・矢印の挿入、文字の挿入。測定データをExcel・Text形式での出力可能

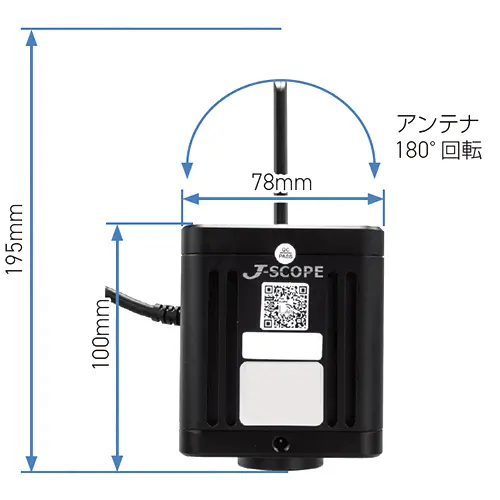

製品寸法図

製品寸法図カメラの放熱性を高めるように設計されています。

カメラの温度は高すぎても低すぎても画質に影響します。

高温は機器の老朽化やカメラの破損の原因になります。

熱の発生に伴うノイズ対策済み

高画質顕微鏡カメラBC-1200の仕様

本体仕様

型式番号	BC-1200
イメージセンサ	1/2.3" SONY IMX412 CMOSセンサー
ピクセルサイズ	1.55 um×1.55 um
有効画素数（最大）	4000×3000 （1200万画素）
ISO感度	100 ～ 12800相当
スペクトル応答	380 ～ 650nm
記録ファイル形式	静止画	JPG / BMP / PNG / TIFF
	動画	AVI （ MJPG / H264形式）
フレームレート 1 秒あたりのフレーム数 (画像取り込み速度）	最大30 fps （解像度により異なる）
プレビュー解像度	4000×3000（ 30fps ）、 3840×2160（ 30fps ）、 2592×1944（ 30fps ）、 1920×1080（ 30fps ）
画像保存解像度	4000×3000、 3840×2160、 2592×1944、 1920×1080
対応接眼レンズ径	23.2 / 30 / 30.5 mm
出力端子	USB 2.0（ Type Aコネクタ） ×1、 HDMI端子×1、 LAN端子×1
Wi-Fi対応規格	5G Wi-Fi IEEE802.11ac
レンズマウント	Cマウント
使用環境	0 ℃～ 40 ℃ 30 %RH ～ 60 %RH（結露なきこと）
保存環境	-20 ℃～ 60 ℃ 10 %RH ～ 80 %RH（結露なきこと）
重量	約750 g
寸法	製品寸法図を参照ケーブル長：約170 cm

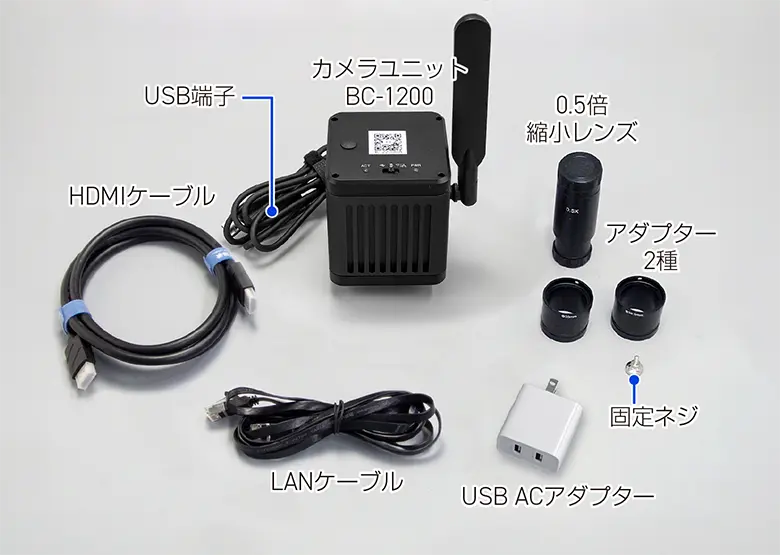

付属品	BC-1200本体、 0.5倍縮小レンズ、固定ネジ、 HDMIケーブル、 LANケーブル、レンズアダプター（φ 30 mm、φ 30.5 mm ）、取扱説明書（本体用、 JCAM Proソフトウェア用）

USBモード　（ Windows ）

OS	Windows 8 / 8.1/ 10※	入力端子	USB2.0ポート×1
CPU	第8世代intel® Core™ i7以上	HDD空き容量	10GB以上
RAM	8GB以上	GPU	nVidia

Wi-Fiモード　（ Windows・ iOS・ Android ）

Windows PC	上記の環境+無線LANカード（ IEEE802.11ac対応）
iOSシステム	iPhone	11 Pro /11 Pro Max / 11 / X / XS / XS Max / XR 8/ 8 Plus / 7 / 7 Plus / 6s / 6s Plus / 6 / 6 Plus/ SE
	iPad	iPad Pro 12.9" （第1・第2世代） / 10.5"/ 9.7" iPad Air 2 / iPad mini 4など、 WiFi5GHzに対応した機器
	iOS 8.0以降
Androidシステム	Android 5.0以降
	CPU	デュアルコア1.7 GHz以上
	RAM	3 GB以上
	Storage ROM	8 GB以上
	Wi-Fi	5GHz（ IEEE802.11ac ）対応
