SONY製CMOSセンサー採用 高解像1200万画素
Leica(ライカ)生物顕微鏡に組み合わせることでスマホ・タブレット・PCで画像観察・記録保存が可能。
高い色再現性で見たままを記録に残し、シェアが可能。
※画像はオリンパス生物顕微鏡と顕微鏡カメラCA-6800WCを使用しています。装着方法はCA-1200Lも同様です。
弊社サイトより無料ダウンロードできます。

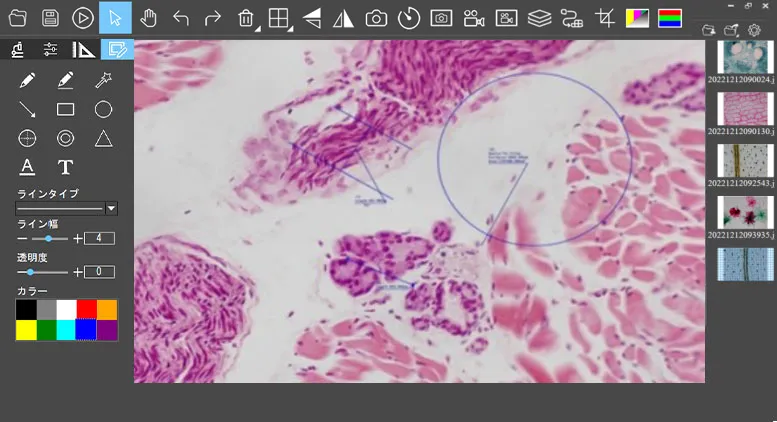

PC用高機能画像編集ソフト JCAM PROのツール
画面表示切替 | フルスクリーン | 全画面表示(全画面表示終了時は、画面右クリック→《終了》をクリック) | |
2画面比較 | 2画面表示 (複数のデバイスを同時に表示) |
||
4画面比較 | 4画面表示 (複数のデバイスを同時に表示) |
||
深度合成 (拡張焦点深度) |
被写界深度合成機能は、 1点にしかピントが合わない画像をフルフォーカスで観察したい場合に有効。 2枚以上の画像を撮影することで、それぞれの最も鮮明な領域を抽出して、より鮮明な画像を合成可能。
|
||
画像連結 顕微鏡観察において倍率を高くすると細部まで拡大観察が可能ですが、倍率が上がったことで観察範囲は狭くなります。 画像連結という技術で 高い倍率で撮影した画像を合成していくことで細部まで観察できる全体像を取得が可能 画像連結で広視野・高倍率の画像を作成が可能 |
画像連結機能(ステッチング/タイリング)は、 自動認識による画像の連結し、 1枚の広範囲の画像を作成できます
|
||
チャンネル結合 | 複数の画像に蛍光色素フィルターを適用できます。 |
||
カラー画像の結合 | |||
その他の機能 | 水平方向に反転 垂直方向に反転 撮影ボタン スクリーンショット 録画ボタン 画面録画 |
画像計測
・計測項目は、業界トップクラス(19種類)
・計測結果は、Excelファイルに保存することができます。
・校正チャート(定規)を撮影した画像を使用して、実際の画像の寸法を知ることができます。
・線の種類の選択 ・線の太さ(幅)
・線の色:カラーを選択できます
・キャリブレーション(較正ツール)の設定
2点を結ぶ直線距離を計測 | 2線間の角度を計測 | ||
線分の始点を中心とする円の半径、円周、 面積を計測 | 楕円の長径、短径、周長、面積を計測 | ||
長方形の幅、長さ、周長、面積を計測 | 3点を通る2つの円の円心距離と、各円 の半径、円周、面積を計測 |
||
角度を計測 | 2つの円の円心距離と、各円の半径、円周、 面積を計測 |
||
平行線の距離を計測 | 2点を通る円の半径、円周、面積を計測 | ||
2つの平行線の距離を計測 | 3点を通る円の半径、円周、面積を計測 | ||
折れ線の全長を計測 | 同心円の2つの円の半径、円周、面積 を計測 | ||
多角形の周長と面積を計測 | 計測に使用するテキストを設定 | ||
扇形の半径、角度、周長、面積を計測 | 座標を表示 | ||
垂直に伸びる線の長さを計測 | |||
キャリブレーション(較正ツール)の設定ウィンドウが表示 ここで較正を行うことができます。 |
拡大してみんなで一緒に観察
プレゼンテーションに
画像・動画はすぐにデーター保存
報告書の作成に活用可能
撮った画像はすぐにEメールで送信できます
App Store/Google Playストアにて無料インストールできます。観測・計測用アプリKopa WiFi Lab
で画像の観察、編集、計測、保存が可能。Wi-Fi環境は不要
アプリで画像・動画の保存
・静止画をjpg形式で保存 ・動画をavi形式で保存
アプリのパラメーター
・解像度の選択:最大2592x1944(640x840,1024x768、1280x720,1280x960、1920x1080)
・画像の明るさの調整
・自動ホワイトバランス
・コントラストの調整
・彩度の調整
・画像のシャープネスを調整
アプリで編集
・文字テキストを挿入:文字サイズ、文字の色の指定
・直線を記入
・矢印を記入
・自由に線を記入
・描画を選択、回転、削除
アプリで計測
・円を入力し、直径と面積を測定
・長方形を入力し、幅・高さ・面積を測定
・円を入力し、半径と面積を測定
・角度を測定
・2点間距離を測定
・定規設定が可能:長さ、線の太さ(幅)、背景色など
・キャリブレーション(校正):校正の設定が可能で、実際の長さ(mm)で計測可能です
アプリで回転
・画像を垂直方向に回転
・画像を水平方向に回転
・画像を180°回転
・矢印の挿入、文字の挿入。測定データをExcel・Text形式での出力可能
型式番号 | CA-1200L |
---|---|
対応顕微鏡 | ライカ生物顕微鏡 |
イメージセンサ | 1/2.3" Sony IMX412 CMOSイメージセンサ |
ピクセルサイズ | 1.55 um×1.55 um |
有効画素数(最大) | 4000×3000 (1200万画素) |
記録ファイル形式 | 静止画:JPG 動画:AVI(MJPG形式) |
フレームレート | 最大30 fps(解像度により異なる) |
静止画解像度 | 3840×2160、2592×1944、1920×1080 |
動画解像度 | 1920×1080 |
ホワイトバランス | 自動 / 手動 |
露出 | 自動 / 手動 |
電源 | USBまたはUSB ACアダプターによる給電 |
入出力端子 | USB 2.0( Type-Aコネクタ) |
Wi-Fi対応規格 | IEEE802.11ac |
使用環境 | 0~40℃、30~60%RH(結露なきこと) |
保存環境 | 0~60℃、10~80%RH(結露なきこと) |
寸法 | 寸法図参照 |
重量 | 約 1.78 kg |
付属品 | CA-1200L本体、USB ACアダプター、 HDMIケーブル、LANケーブル、 六角レンチ、取扱説明書(本体用、JCAM PROソフトウェア用) |
本製品は以下の環境で各モードの動作を確認しています。
USBモード(Windows)
OS | Windows 8 / 8.1/ 10※ | 入力端子 | USB2.0ポート×1 |
---|---|---|---|
CPU | 第8世代intel®Core™ i7以上 | HDD空き容量 | 50GB以上 |
RAM | 8 GB以上 | GPU | nVidia |
※ 動画閲覧には別途、Windows Media Playerなどの動画ソフトが必要となります。
Wi-Fiモード(Windows・iOS・Android)
Windows | 上記の環境+無線LANカード( IEEE802.11ac対応) | ||
---|---|---|---|
iOS | iPhone | 11 Pro /11 Pro Max / 11 / X / XS / XS Max / XR / 8/ 8 Plus / 7 / 7 Plus / 6s / 6s Plus / 6 / 6 Plus/ SE |
|
iPad | iPad Pro 12.9"(第1・第2世代)/ 10.5"/ 9.7" / iPad Air 2 / iPad mini 4など、Wi-Fi5GHzに対応した機器 |
||
iOS 11.0以降 | |||
Android Android 5.0以降 |
CPU | デュアルコア 1.7 GHz以上 | |
RAM | 3 GB以上 | ||
Storage ROM | 8 GB以上 | ||
Wi-Fi | 5 GHz( IEEE802.11ac )対応 |
顕微鏡カメラCA-1200Lは、不具合または仕様上の問題があった場合のみ返品可能です。商品到着後7日以内。
送料・返金手数料はお客様負担(初期不良のみ弊社負担) ご依頼はこちらから
対象物の測定の寸法比較に用います。校正チャート(ガラスキャリブレーションプレート)があれば、マイクロスコープの計測の長さと実測を計算により割り出すことができます。測定精度は目安です
