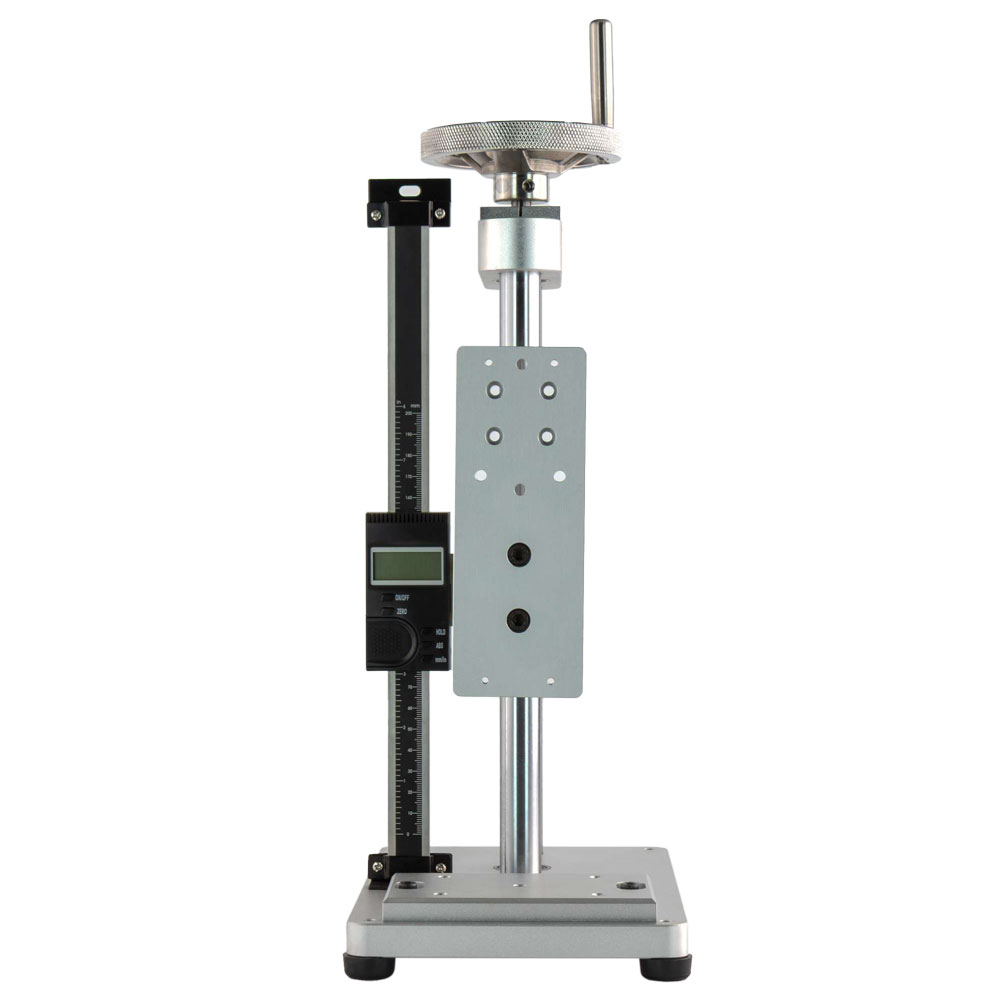

フォースゲージHJ-DFSシリーズのオプションのフォースゲージ計測スタンド。「HJ-DFS-MTS1」の後継機種。
フォースゲージを簡易試験機としてご使用いただくための汎用型計測スタンド。
■慎重に荷重をかける測定に適する回転ハンドルタイプ
■最大張力・最大圧縮荷重：1000 N
■デジタル計測器が付属
回転ハンドルで荷重調整をする仕様で、慎重に荷重をかける測定に適しています。
付属のデジタル計測器で測定時のフォースゲージ移動距離の測定が可能。
押込距離または引抜距離に対して、どのくらいの荷重がかかる、といった測定が可能です。
| 測定器取付用ネジ穴寸法 | M3x4ヶ所（145mmx30mm） |
|---|---|
| 最大荷重 | 1000N |
| 最大変位（移動距離） | 230 mm |
| 1回転あたりの変位（移動距離） | 5 mm |
| 有効テストエリア | 120 mm × 90 mm |

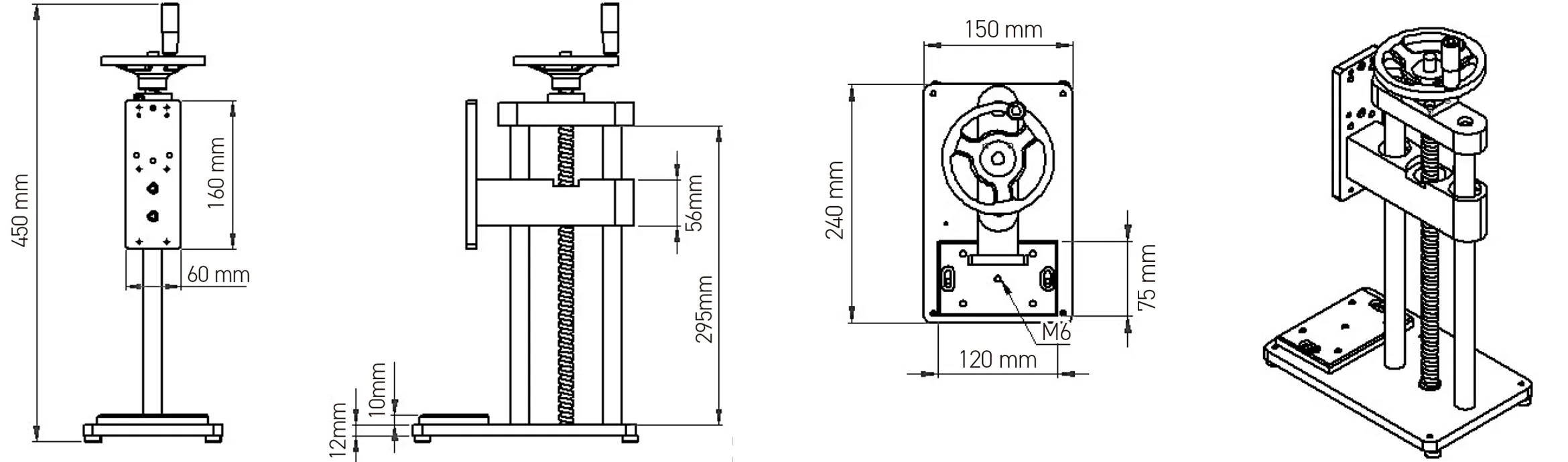

| 寸法 | 240 mm × 150 mm × 450 mm（長さ×幅×高さ） |
| 本体重量 | 約5.7 kg |
| 標準付属品 | アタッチメント6種、延長フック、M3ネジ×4、M6ネジ×5、六角レンチ（M3ネジ用）、取扱説明書 |
