普及型デジタルフォースゲージ HJ-DFSシリーズ サトテック

普及型デジタルフォースゲージ HJ-DFSシリーズ 普及型デジタルフォースゲージ HJ-DFSシリーズ ボタン 普及型デジタルフォースゲージ HJ-DFSシリーズ 背面普及型デジタルフォースゲージ HJ-DFSシリーズ使用例:普及型デジタルフォースゲージ HJ-DFSシリーズ 使用例普及型デジタルフォースゲージ HJ-DFSシリーズ警報表示 普及型デジタルフォースゲージ HJ-DFSシリーズ表示反転可能普及型デジタルフォースゲージ HJ-DFSシリーズ接続う普及型デジタルフォースゲージ HJ-DFSシリーズ セット普及型デジタルフォースゲージ HJ-DFSシリーズ無償ソフトデジタルフォースゲージ HJ-DFS別売り計測スタンドデジタルフォースゲージ HJ-DFS校正証明書、試験成績書、トレサビリティ体系図

・圧縮/引張両用の一般型フォースゲージ。
・荷重:5N~1000N
・使いやすさと機能性を兼ね備えた普及モデル。
・あらゆる荷重測定業務に
・アタッチメント取り付け穴:M6

■天地逆さ表示可能 校正書類の発行可(有償)

■手でもって簡易的に測定
・荷重の現在値を読み取りたい
・ピーク値を取得したい(ピークホールド機能)
・合否判定したい(OK/NG判定機能)
・高速サンプリング 4,000回/秒

■デジタル表示なので個人の読み取り誤差が生じない

■パソコンでデータ管理(PCソフト無償ダウンロード)
・データ取り込み、印刷
・荷重変化をグラフで確認
・エクセル出力が可能

■高精度±0.2%F.S.を実現

■より再現性の高い測定をしたい場合

別売り計測スタンドと組み合わせて使用することで、
測定方向、速度を均一化し、再現度の高い測定が可能



付属:・計測アタッチメント3種類(円錐型、フック型、平型)・ACアダプター ・USBケーブル
・PCソフト(無償ダウンロード) ・M3取付ネジ4本 ・キャリングケース ・日本語取扱説明書

デジタルフォースゲージ HJ-DFSシリーズの特長

●シリーズで最大荷重5N~1,000Nをカバー

最大荷重5N~1,000Nまで8機種をラインアップ。
測定ニーズに応じたレンジをご選択いただけます。

●高精度±0.2%F.S.を実現

精度は既存製品トップクラスと同等の最大荷重の±0.2%。
測定業務で違和感を感じさせません。


●別売アタッチメント取り付け穴:M6




●多機能

・ピーク値を取得したい(ピークホールド機能)
・合否判定機能:OK/NG判定
・測定単位:mN、N、kN (※レンジにより選択できる単位は異なります)
・メモリ保存(500ピーク値データ)
・自動電源オフ機能
・風袋調整
・オーバーロード警告
・機器診断

●長時間駆動

駆動時間は約30時間。内蔵ニッケル水素充電池に約8時間で満充電。
付属のACアダプターの連続使用も可能です


●パソコンでデータ管理(PCソフト無償ダウンロード) データのグラフ化が可能

荷重の推移を視覚的にとらえることができ、詳細な分析ができます

●荷重変化をグラフで確認

本体を付属USBケーブルでパソコンに接続して荷重測定することで、トラック測定値が記録され、グラフ作画が自動で行われます。

●データの保存・印刷も可能

測定値はTXTやCSVでエクセルなどに簡単に出力ができます。

作画されたグラフもJPG、PNGで画像出力が可能です。

ソフトメニューは日本語表示が可能で、日本語取扱説明書も付属しています。

報告書などの作成に、是非ご利用ください。

デジタルフォースゲージ HJ-DFSシリーズの仕様

精度 ±0.2%F.S.
機能 ●天地逆さ表示可能
●ピーク値の取得にピークホールド機能
●合否判定(OK/NG判定機能)
●内部メモリ(500ピーク値データ)
●自動電源オフ機能
●風袋調整
●単位選択:mN、N、kN (※レンジにより選択できる単位は異なります)
●オーバーロード警告
●機器診断
レンジ(最大荷重) 5N~1,000N(測定可能範囲:5%~100% of F.S.)
画面表示更新 10回/秒
ピーク値測定サンプリング速度 10回/秒
サンプリング速度 4,000回/秒
バッテリー駆動時間 約30時間(約8時間満充電)
オーバーロード警告 定格 約120%(メッセージ表示、ビープ音)
画面解像度 128x64(LCDディスプレイ・バックライト)
操作温度 15 ℃~35℃
保管温度 0 ℃~40 ℃
基点変化 ± 0.04% of full-scale/℃
出力ポート USB、RS-232
出力パラメーター

データビット8ビット
スタートビット1ビット
ストップビット1ビット
パリティビットなし
転送速度38,400bps

スタンド取付穴 M3xL5x4か所、M5(10-32)xL6x2か所
アタッチメント取付穴 M6x1か所
本体寸法 約 縦160mm × 横76mm × 厚さ31mm
本体重量(アタッチメント除く) 約450g
総重量(ハードケース含む) 約1,100g
標準付属品 ・計測アタッチメント(円錐型、フック型、平型)
・ACアダプター
・USBケーブル
・M3取付ネジ4本
・キャリングケース
・日本語取扱説明書
・PCソフト(無償ダウンロード)

外形寸法図

フォースゲージ本体寸法

デジタルフォースゲージHJ-DFSシリーズのオプション

フォースゲージ用オプションハンドルDFS-HNDフォースゲージ用オプションハンドルDFS-HNDフォースゲージ用オプションハンドルDFS-HND

フォースゲージHJ-DFSシリーズに取り付けることで両手で安定した荷重をかけることができるオプションハンドル
・圧縮、引っ張り両用 ・最大荷重1000Nまで対応 ・すべらないグリップ付き


圧縮用円形パッド E-1005 (フォースゲージHJ-DFS用アタッチメント)圧縮用円形パッド E-1005 (フォースゲージHJ-DFS用アタッチメント)

フォースゲージ圧縮用円形パッド。
アタッチメントパッドを付け替えることで、様々な部位や測定条件に対応可能。


圧縮用湾曲パッド E-1004 (フォースゲージHJ-DFS用アタッチメント) 圧縮用湾曲パッド E-1004 (フォースゲージHJ-DFS用アタッチメント)

フォースゲージ圧縮用湾曲パッド。
アタッチメントパッドを付け替えることで、様々な部位や測定条件に対応可能。


サトテック フォースゲージ計測スタンド HJ-DFS-MTS1 (回転ハンドルタイプ)手動計測スタンド HJ-DFS-MTS1 サトテック

フォースゲージHJ-DFSシリーズのオプション。
フォースゲージを簡易試験機としてご使用いただくための汎用型計測スタンド。
■縦置と横置の両方向に使用可能 ■慎重に荷重をかける測定に適する回転ハンドルタイプ
■フォースゲージ移動距離計測器が付属


サトテック フォースゲージ計測スタンド HJ-DFS-MTS2 (レバーハンドルタイプ)

フォースゲージ計測スタンド HJ-DFS-MTS2 (レバーハンドルタイプ)サトテック

フォースゲージHJ-DFSシリーズのオプション。
フォースゲージを簡易試験機としてご使用いただくための汎用型計測スタンド。
■縦置で使用可能 ■作業性の高いレバーハンドルタイプ
■安定感ある本体質量 ■フォースゲージ移動距離計測器が付属


●計測スタンド(オプション)に取り付けて簡易試験機として構成可能

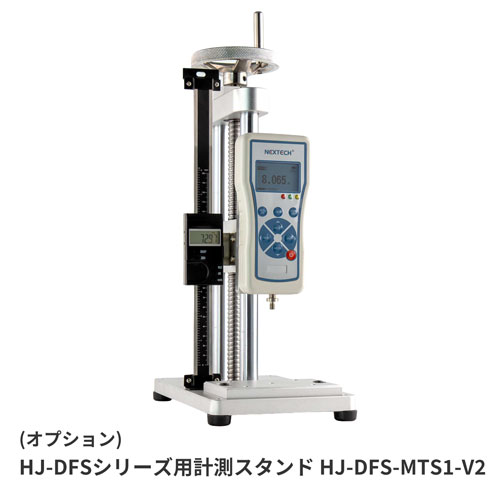

計測スタンドHJ-DFS-MTS1
(回転ハンドルタイプ、縦置・横置)

計測スタンドHJ-DFS-MTS1(回転ハンドルタイプ、縦置・横置)

計測スタンドHJ-DFS-MTS2
(レバーハンドルタイプ、縦置)

計測スタンドHJ-DFS-MTS2(レバーハンドルタイプ、縦置)

デジタルフォースゲージHJ-DFSシリーズ比較表

シリーズ

フォースゲージHJ-DFS

フォースゲージHJ-DFS-X

フォースゲージHJ-DFS-XL

フォースゲージHJ-DFS-XM

フォースゲージHJ-DFS-XB

フォースゲージHJ-DFS-XP

写真 デジタルフォースゲージHJ-DFS デジタルフォースゲージHJ-DFS-X デジタルフォースゲージHJ-DFS-XL デジタルフォースゲージHJ-DFS-XM デジタルフォースゲージHJ-DFS-XB デジタルフォースゲージHJ-DFS-XP
タイプ ロードセルなし 標準ロードセル S字ロードセル

小型S字ロードセル

圧縮用小型ロードセル

スポーク型ロードセル

荷重方向 圧縮/引張 圧縮/引張 圧縮/引張 圧縮/引張 圧縮 圧縮/引張
ケブル長 -

約3m以上 (カールコード)

約2m 約2m 約2m 約3m
付属

フック型
円錐型
平型

フック型×2
円錐型 平型 V型 ノミ型
延長ロッド

M12ロッド軸受 ×2

フック型×2
円錐型 平型

-

M16ロッド軸受 M16球型圧縮治具

取付ネジ

M5ネジ×2 M6ネジ
M6スタッド

- M6ネジ×2

M3ネジ×3
5kNのロードセルの場合はM4ネジ

M5ネジ×4
5N HJ-DFS-5 HJ-DFS-X5 - - - -
10N HJ-DFS-10 HJ-DFS-X10 - - - -
20N HJ-DFS-20 HJ-DFS-X20 - - - -
50N HJ-DFS-50 HJ-DFS-X50 - - - -
100N HJ-DFS-100 HJ-DFS-X100 - HJ-DFS-XM100 - -
200N HJ-DFS-200 HJ-DFS-X200 - HJ-DFS-XM200 - -
500N HJ-DFS-500 HJ-DFS-X500 - HJ-DFS-XM500 HJ-DFS-XB500 -
1000N HJ-DFS-1000 HJ-DFS-X1000 - - HJ-DFS-XB1K -
3000N - - HJ-DFS-XL3K - - -
5000N - - HJ-DFS-XL5K - HJ-DFS-XB5K HJ-DFS-XP5K
10000N - - HJ-DFS-XL10K - - HJ-DFS-XP10K
20000N - - HJ-DFS-XL20K - - -
