高精度製造環境における真空チャンバーとバルブ検査の重要性

分解せずにエンジン内部を確認。油に強い工業用内視鏡X2000真空チャンバーとバルブ検査の工業用内視鏡分解せずにエンジン内部を確認。油に強い工業用内視鏡X2000携帯に便利導入しやすさナンバーワン

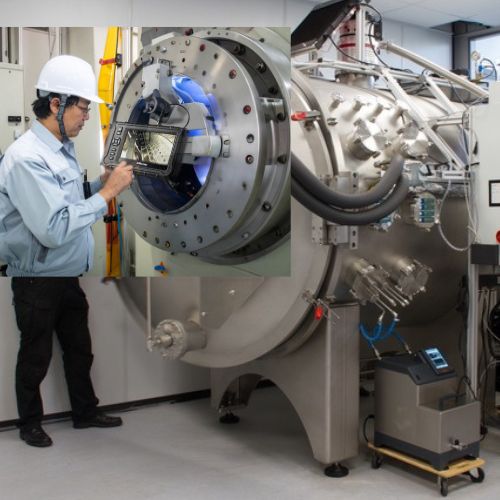

真空チャンバーの奥まで、鮮明に。

■半導体・航空宇宙・製薬業界などの高精度製造現場に最適な工業用内視鏡
■微細な欠陥、FOD、溶接不良を一目で確認。
■先端可動式内視鏡で、配管や複雑構造も自在に観察

✅汚染、微細な亀裂、組み立て不良などは、プロセス不良・高額なダウンタイム・製品不良の原因に。

✅ 反射を抑え見やすさを追求

✅半導体業界：真空エッチング装置内の異物・微粒子確認、Oリング部の劣化点検

✅航空宇宙業界：バルブやタービン内部の溶接状態、微細なひび割れ確認

✅製薬業界：滅菌後のチャンバー内部、バルブ開閉部の汚染や異物確認

✅小さなスキ間から内部の対象に接近し肉眼で見るのと同様の観察が可能なので点検作業に大きく貢献しています。

✅先端が自由に動く機構で、複雑な構造にスムーズに対応

真空チャンバーや高価なバルブ機構を傷つけずに、内部の劣化・異物混入・腐食などを検出できます。 製造装置の稼働停止時間も最小限に抑えられます。

真空チャンバーとバルブ検査の工業用内視鏡の導入メリット

分類 メリット 詳細
非破壊検査

✅ 装置を分解せずに内部確認が可能

真空チャンバーや高価なバルブ機構を傷つけずに、内部の劣化・異物混入・腐食などを検出できます。

製造装置の稼働停止時間も最小限に抑えられます。
早期異常発見

✅ 微細な傷・異物・腐食の早期発見

高解像度カメラと照明で、人の目では見落としやすい欠陥を発見でき、 トラブル前の予知保全が可能です。
作業効率向上

✅ 狭所や曲がった配管内も容易に観察

先端可動式や細径プローブにより、複雑な配管やチャンバー内の死角も確実に観察できます。

点検時間も大幅に短縮されます。

品質保証・トレーサビリティ

✅ 写真・動画の記録・報告が可能

検査記録をデジタル保存でき、品質保証や顧客への報告資料としても活用可能。

ISO・GMP監査にも対応しやすくなります。
安全性向上

✅ 危険個所への直接接触を回避

高温などの危険環境下でも、作業員が直接接触せずに確認でき、
安全性が向上します。

真空チャンバーとバルブ検査のビデオスコープ検査の使用例

✅ 事前設置検査（プリインストールチェック）

真空コンポーネントをシステムに組み込む前に、以下の内部状態をビデオスコープで確認：

・微粒子汚染
・加工・溶接による残留物
・表面粗さや腐食

問題を早期に検出し、後の真空漏れや性能劣化を回避します。

✅ 定期メンテナンスと検証

定期的な非破壊検査により、次の箇所の状態を把握：

・密封面の状態
・バルブシート
・Oリング溝やガスケット部

装置を分解せずに内部の劣化を記録。ダウンタイムと人件費を削減します。

✅ 漏洩調査・トラブルシューティング

真空性能の低下時に、ビデオスコープで以下の問題を迅速に確認：

・溶接部の亀裂
・不適切なバルブ設置
・異物混入（FOD）

即時の可視化により原因特定と対策がスピーディーに行えます。

検査対象別の内視鏡仕様の目安

検査対象 推奨直径

推奨ケーブル長

 理由・解説

小型バルブ内部（～φ10cm）

3.5～4.0mm

1.0～1.5m

狭く複雑な内部構造にも挿入可能。

特に製薬や半導体業界では、バルブの通路径が細くなるため、細径が必要です。

中～大型バルブや真空チャンバー内

4.0～6.0mm

1.5～3.0m

チャンバー内の全体確認や継手周辺などを点検する場合、ある程度の長さと剛性が必要。

先端可動式が便利。

大規模真空装置
（装置背面・配管含む）

6.0～8.0mm
（視野重視）

3.0～5.0m

配管や複数の観察ポイントを1本でカバーしたい場合、長めのプローブが必要

。照明も強力なものが望ましい。

工業用内視鏡ビデオスコープX2000 φ2.8mm(極細/焦点距離3mm～∞)の主な特長

極細先端径2.8mmの先端可動式。焦点深度が3mm～∞で、至近距離でも見えて、遠くも見える。
米国防衛装備品のための温度、湿度、高度、振動、衝撃、耐水などの過酷な環境条件に即した実験室による試験規格MIL-STD-810をクリアにした堅牢な工業用内視鏡X2000

　過酷な環境でも安心して使用可能なIP57規格の防水・防塵性能をもち、高性能と耐久性、簡単操作を兼ね備えています

画面輝度の向上により、これまでにない明瞭な画像を提供

小さなスキ間から内部の対象に接近し肉眼で見るのと同様の観察が可能

パイプや機械、構造物の内部など人間の目が行き届かない箇所の高精度な観察を実現

カラーモニターにフル画像で鮮明に映しだす工業用ビデオスコープ

軽快に持ち運び、すばやくセットアップ、そして誰もが簡単に多岐にわたる検査ニーズに対応

検査対象物の内部を大きくクリアに映し出し、小さな欠陥も見逃しません。

SDカード記録保存 1.4kgの本体 充電式電池で5時間駆動

タッチパネル式 　7インチカラー液晶モニタ　

本体の防塵防水規格IP57　1mの落下試験をパス

デジタルズーム　回転・反転　2画面比較

動画再生　アルバムモード　画像に文字入力

ナイトビジョン　シャープ表示

ケーブル交換式 耐油式防水ケーブル

工業用ビデオスコープX2000（圧倒的な高画質/wifi接続対応）

高精細画像での外観検査を実現する非破壊検査器！
業界最高レベルのビデオスコープシステム！
アメリカ国防総省制定MIL規格(MIL-STD-810)準拠耐衝撃テストをクリアした強固ボディの内視鏡
お客様の現場でデモ実施は、ご相談下さい！

  • ■極細2.8mmの先端可動式工業用内視鏡
  • ■焦点距離3mm～∞。遠近に対応
  • ■VGAを超えるWide-SVGAの圧倒的な高品質な画像
  • ■先端部が自由に動く高機能内視鏡　　本体3年保証
  • ■IP67相当の防塵防水カメラケーブル(コネクター部・コントロールユニット除く)
  • ■Wi-Fi, HDMI, USB接続対応

Youtube

工業用内視鏡ビデオスコープX2000 φ2.8mm(極細/焦点距離3mm～∞)の主な特長

極細先端径2.8mmの先端可動式。焦点深度が3mm～∞で、至近距離でも見えて、遠くも見える。
米国防衛装備品のための温度、湿度、高度、振動、衝撃、耐水などの過酷な環境条件に即した実験室による試験規格MIL-STD-810をクリアにした堅牢な工業用内視鏡X2000

　過酷な環境でも安心して使用可能なIP57規格の防水・防塵性能をもち、高性能と耐久性、簡単操作を兼ね備えています

画面輝度の向上により、これまでにない明瞭な画像を提供

小さなスキ間から内部の対象に接近し肉眼で見るのと同様の観察が可能

パイプや機械、構造物の内部など人間の目が行き届かない箇所の高精度な観察を実現

カラーモニターにフル画像で鮮明に映しだす工業用ビデオスコープ

軽快に持ち運び、すばやくセットアップ、そして誰もが簡単に多岐にわたる検査ニーズに対応

検査対象物の内部を大きくクリアに映し出し、小さな欠陥も見逃しません。

SDカード記録保存 1.4kgの本体 充電式電池で5時間駆動

タッチパネル式 　7インチカラー液晶モニタ　

本体の防塵防水規格IP57　1mの落下試験をパス

デジタルズーム　回転・反転　2画面比較

動画再生　アルバムモード　画像に文字入力

ナイトビジョン　シャープ表示

ケーブル交換式 耐油式防水ケーブル

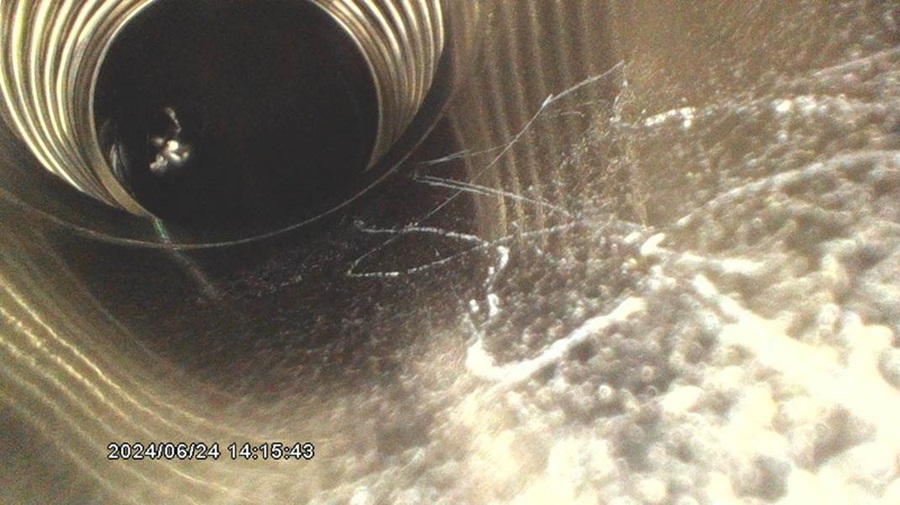

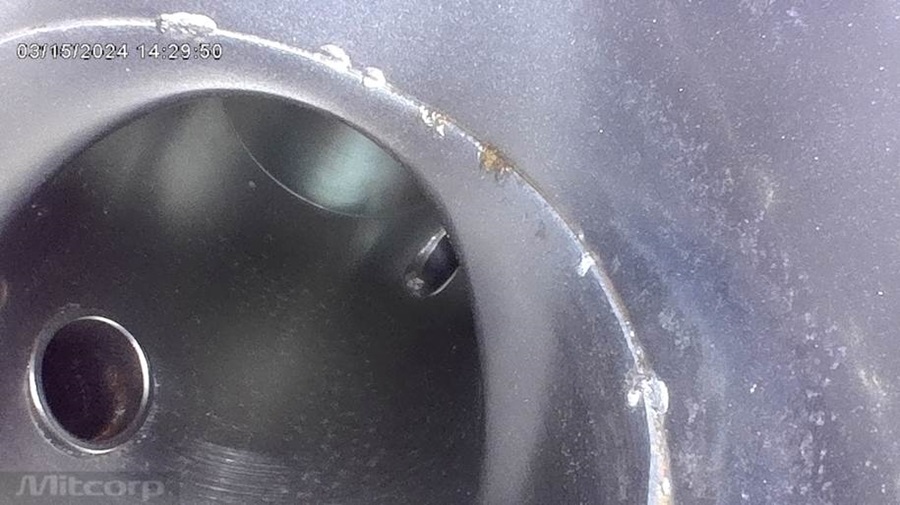

X2000撮影画像
X2000撮影画像

全方向360°アングル操作

応答性と操作性に優れたジョイスティックでプローブ先端を360°全方向に曲げることが出来る先端可動式
複雑に入り組んだ現場での湾曲操作も意のまま。
検査実務を重視した利便性を備えてえています。

全方向360°アングル操作

タングステンブレードで挿入性・耐久性が向上

強靭なタングステンブレード採用。驚きの挿入性と耐久性で細管の湾曲形状への挿入も「手元押込み」がスムーズ
視野角は広角120°。

タングステンブレードで挿入性・耐久性が向上

  • 1.4kgの軽量ボディを実現。7インチタッチパネル

  • 片手で持てるため、風力タービンや大型熱交換器の様な高所での検査、航空機エンジンの様な侠所での検査に最適

    わずか1.3kgの軽量ボディを実現：サンバイザーつき

  • 耐久性を追及した堅牢ボディ。検査効率アップ

  • 本体防塵防水規格IP57。5時間の連続使用駆動を実現！
    落下テスト1mをクリアした耐衝撃ボディ

  • 「検査効率アップ」と「機動性」と「堅牢性」が自慢

■WiFi接続でスマホやタブレットで確認 　■USB TYPE-C　■HDMI出力

ワイヤレス接続 PC・タブレット・スマホ対応（iOs / Android対応）

WiFi接続でスマホやタブレットで確認

  • 温度警告センサーつき (温度計測が目的ではありません)

    カメラケーブル先端に温度センサーを装備。観察地点でのケーブル先端の温度を計測してモニターに表示

    温度警告センサーつき

  • 光の反射を抑える機能：ダストフリー/反射防止

    側視アダプタに付着したホコリの乱反射を抑える効果あり
    金属など反射する対象を検査する時、光の反射を抑制可能

    光の反射を抑える機能：ダストフリー/反射防止

  • ナイトビジョン　

  • 暗いカメラ画像を明るく表示することができます。

  • ナイトビジョン　暗いカメラ画像を明るく表示することができます。

  • ネガモード（白黒反転）で検査対象を鮮明に再現

  • 小さなクラックなどを発見しやすい鮮明な画像へ変換

  • コントラスト強調で検査対象を鮮明に再現

  • 太陽光の反射を抑制

    日光下での高い視認性を確保
    フルラミネーション採用の鮮明画像表示。

  • 太陽光の反射を抑制（フルラミネーション採用）

  • 最新の画像処理技術

    タッチスクリーンのタップ操作でホワイトバランスや色温度を調整することで検査の確実性をアップします

  • 最新の画像処理技術

  • 画像の比較機能　合否判定や経時変化

  • 「保存した画像」や「合格サンプル」とライブ画像を比較
    合否判定や経時変化の確認などに便利な機能です。

  • 画像の比較機能　合否判定や経時変化

シャープ表示

デジタル補正でよりシャープな映像表示

シャープ表示

  • 履歴機能でデ ータ管理

    タッチスクリーンで簡単操作

    履歴機能でデ ータ管理

  • 画像を90°ずつ回転/ミラー反転

    画像を90°ずつ回転/ミラー反転

    画像を90°ずつ回転/ミラー反転

  • 付属ソフトウェアにてPC上に映像を表示

    お手持ちのPCに付属ソフトウェアをインストールすれば、X2000のカメラ画面と同じ映像をパソコン上に表示可能。
    パソコン上で、画像・動画撮影も可能です。

    付属ソフトウェアにてPCへのデータ転送

  • タイトル入力

    スクリーン上のキーボードのタッチ操作で静止画・動画にタイトル付けが可能。検査時の発見内容をメモ

    タイトル入力

  • 日本語表示で作業者にわかりやすい

    日本語表示でわかりやすい。
    英語、スペイン語・ドイツ語・フランス語・中国語もOK。

    日本語表示で作業者にわかりやすい

  • オールインワン キャスターケースが標準付属

    ケ－ス内にケーブルをコンパクトに収納（赤枠部分）

    オールインワン キャスターケースが標準付属

工業用内視鏡ビデオスコープX2000 φ2.8mm(極細/焦点距離3mm～∞)の仕様

カメラケーブル仕様

対象機種 工業用内視鏡 X2000
コントロール部寸法 幅140 mm・奥行193 mm・高さ84 mm
プローブヘッド径 2.8 mm
プローブヘッド長 10.1 mm
接続ケーブル長さ 約120cm
ケーブル長 1.5 m
重量 650 g
先端部可動方向 全方向
先端可動域 最大110°
屈曲部可動半径 約31 mm
プローブ材質 特殊強化タングステンブレード
光源 高輝度白色LED1基（前方）
視野角（FOV） 120 °
焦点深度（DOF） 3 mm ～ ∞
カメラ解像度 800 × 800ピクセル
ボタン 静止画撮影、LED明るさ（上げる／下げる）
ロック機構 左：ロック解除、右：ロック状態
使用環境温度/湿度 -10℃  ～ 80℃ （水中：10℃  ～ 30℃ ）/ 95%RH（結露なきこと）
防塵防水性能 コントロールユニット部：IP54
ケーブル部：IP67（水深1mで30分可能）
耐油性能 機械油、軽油、生理食塩水（5％）にさらされても操作可能

本体仕様

防塵防水性能 IP57相当 ※1
ディスプレイ タッチパネル対応   7インチ LCDモニタ
表示解像度 1024×600ピクセル（Wide-SVGA）
静止画記録 JPG形式 【∅6.0mmケーブル使用時】2560×1440ピクセル, 1280×720ピクセル
【∅3.9mmケーブル使用時】1600×1600ピクセル, 800×800ピクセル
【∅2.8mmケーブル使用時】800×800ピクセル
動画記録 MOV形式
(オーディオ含む) 		【∅6.0mmケーブル使用時】1920×1080ピクセル、30 fps
【∅3.9mmケーブル使用時】1600×1600ピクセル、30 fps
【∅2.8mmケーブル使用時】800×800ピクセル、30 fps
記録媒体 SDカード（最大32 GBまで対応）
使用電池 充電式リチウムバッテリー（3.6 V    9800 mAh）
連続使用時間 5時間以上
充電時間 約4時間（フル充電）
ビデオ出力形式 HDMI
オーディオ入力 内蔵マイクロフォン
インターフェイス HDMI 1.4 typeD  / USB（Type-C）端子
Wi-Fi IEEE802.11B / G
対応言語 日本語、英語、その他
対応OS Windows 8 / 8.1 / 10（32 bit / 64 bit）
使用環境 0 ℃～ 40 ℃（バッテリー駆動時・結露なきこと）
0 ℃～ 35 ℃（ACアダプター使用時・結露なきこと）
保管環境 10 ℃～ 60 ℃（結露なきこと）
サイズ 【本体】幅240 mm×高さ154 mm×厚さ47 mm
【ホールディングチューブ】通常時：約54 cm、延長時：約100 cm
重量 【本体】約1.4 kg
【キャリングケースを含む総重量】約9.0 kg
標準付属品 X2000本体、SDカード（16GB）、USBケーブル（Type-C：1m）、 HDMIケーブル（1.8m）、給電用USBケーブル(1m) ※2、ホールディングチューブ、ACアダプター、ショルダーストラップ、サンバイザー（本体装着済）、ハンドストラップ（本体装着済）、静電気防止カバー、キャリングケース
別売品 交換ケーブル ※3 ・【∅6.0 mm】全方向先端可動式ケーブル（標準タイプ）2m/ 3m/ 5m/ 7m
・【∅6.0 mm】全方向先端可動式ケーブル（ロングフォーカス）2m/ 3m/ 5m/ 7m
・【∅3.9 mm】全方向先端可動式ケーブル 1.5m/ 3m（本体対応 Ver1.11 以上）
・【∅3.9 mmデュアル】全方向先端可動式ケーブル 1.5m/ 3m（本体対応 Ver1.14 以上、HW Version:V2以上）
・【∅2.8 mm】全方向先端可動式ケーブル 1.5m（本体対応 Ver1.14 以上、HW Version:V2以上）
アースワイヤー

【テスト済みオイル】
・エンジンオイル ・塩水 ・自動車ブレーキオイル ・無鉛ガソリン ・ディーゼル油
・トランスミッションオイル ・灯油 ・洗浄液（ガラス） ・食用植物油 ・航空用燃料油
・油圧油 ・タービンオイル ・不凍剤 ・エタノール

※1：電池カバー、USB端子カバー、SDカード挿入口とHDMI出力端子のカバーがしっかりと取り付けられた状態で、防水性能が保持されます。
※2：早送り再生機能には高速タイプのSDカードが必要です。付属のSDカードでは早送り再生ができない場合があります。
※3 給電用USBケーブルと市販のモバイルバッテリー（5V/1A～3A）を使用することで、充電・使用も可能です。

※液晶モニターのドット抜けに関して、以下の品質を保証します。● 黒点のドット抜けは2個以下。● 輝点のドット抜けは1個以下。● 隣接するドット抜け間の距離は5mm以上。(保証期間内に国内で、取扱説明書などの注意点にしたがって正常な使用状態である場合。)

※別売りのケーブルへ交換の際、本体の仕様によっては更新が必要な場合がございますので、弊社までお問合せください。
