HIKMICRO Bシリーズ: B10/B11/B20 サーモグラフィカメラの正規代理店

HIKMICRO Bシリーズ: B10/B11/B20 サーモグラフィカメラ【正規代理店】

最新技術で「熱画像」に「通常の写真画像」を重ねることで鮮明な画像を取得できます（融合機能フュージョン）

コンパクトで使いやすいハンディサーモグラフィカメラ
サーマル・可視光を含めた4つの画像モード / Wi-Fi接続可能

校正書類の発行可(有償)

本体3年保証・赤外線素子10年保証・バッテリー2年保証

■ 高感度：最小で0.04℃の温度差を感知

■熱画像解像度: B10/B20 256×192 (49152画素)
B11 192×144 (27648画素)
■NETD(温度分解能): < 0.04℃ (40mK)
■温度測定範囲 : -20℃～550℃
■200万画素可視光カメラ
■サーマル/可視光を含めた4つの画像モード
■大きな3.2インチカラーLCD画面
■高温検知アラーム
■Wi-Fi接続でモバイル端末に画像転送可能(B11/B20)
■分析ソフトウェア付

迅速なトラブル解決に！

正式代理店です。安心のアフターサービス！

特長

仕様

用途
ソフトウェア

利用シーン

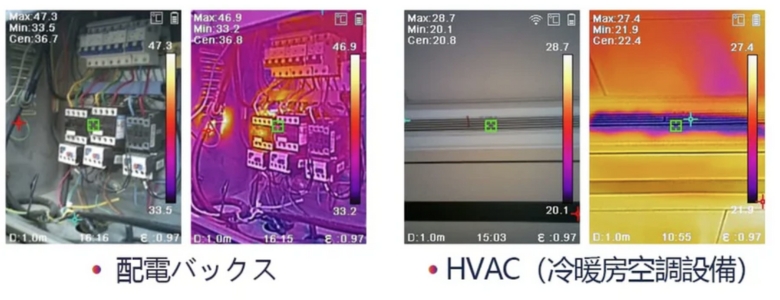

・配電ボックス
・HVAC(冷暖房空調設備)

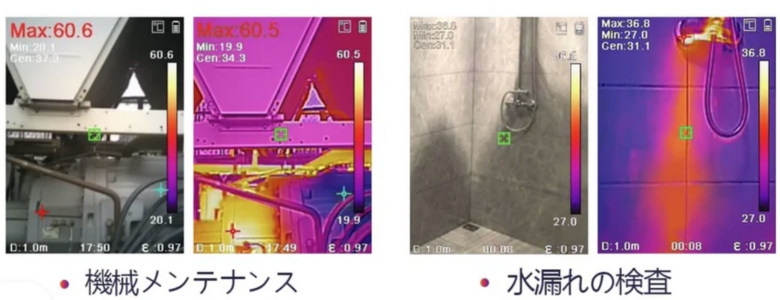

・機械メンテナンス
・水漏れの検査等

特長

サーモグラフィカメラとして様々な特長を備えています。

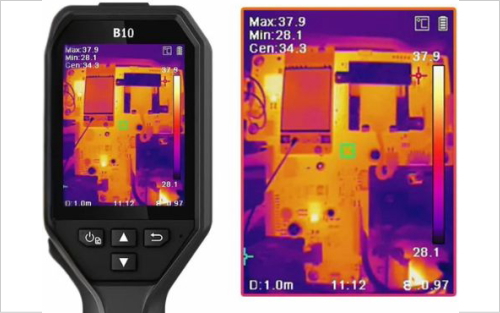

0.04℃の温度差を識別できる高画質で些細な欠損も見逃さない

熱画像解像度: B10/B20 256×192 (49152画素)
B11 192×144 (27648画素)

温度測定プリセットを設定可能

センタースポット、ホットスポット、コールドスポット、カスタムポイント

4つの画像モード

■NETD(温度分解能): < 40mK (@ 25℃, F#=1.0)
■温度測定範囲 : -20℃～550℃
■精度: 最大±2℃, ±2% (環境温度15℃～35℃、目標物温度 0℃以上の場合)　
■200万画素可視光カメラ
■オートレンジ：検出されたターゲットの温度に基づき、温度測定範囲を自動的に変更
■高速画像処理：フレームレート25Hz
■大きな3.2インチカラーLCD画面
■高温検知アラーム：高温時に音とフラッシュライトでアラート
■Wi-Fi接続でモバイル端末に画像転送可能(B11/B20)
■LED作業ライト
■HIKMICRO分析ソフトウェアでレポート作成も簡単に
■長バッテリー駆動時間：最大6時間

温度測定ソフトウェア(B11/B20)

PC用とスマホ・タブレット用温度測定ソフトウェアを無料でダウンロード可能

PC用ソフトウェア HIKMICRO Analyzer
※弊社HPダウンロードページよりダウンロード

■ 記録画像に含まれる温度情報を検証および分析
■ 材料の種類、タグの追加など、材料管理機能を備えた熱画像を提供
■ 画像表示モードの設定、カラーアラームの設定などサーモグラフィデータ分析操作が可能
■ 画像材料分析後、サーモグラフィの結果を確認し、画像保存、レポートのエクスポート可能

スマホ・タブレット用ソフトウェア HIKMICRO Viewer
※App Store, Google Playよりダウンロード

■ 携帯でリアルタイムで画面を共有
■ アプリでカメラ設定を変更可能
■ 保存した画像をアプリでオフラインで画像パラメータを変更可能

仕様

サーマルモジュール
モデル	B11 (HIK-B11)	B10 (HIK-B10)	B20 (HIK-B20)
品番	HM-TP51S-3AQF/W-B11	HM-TP51-3AQF/W-B10	HM-TP52-3AQF/W-B20
イメージセンサー	酸化バナジウム非冷却焦点面アレイ
熱画像解像度	192×144 (27648画素)	256×192 (49152画素)
ビクセル間隔	12μm
測定波長	7.5 - 14μm	8 - 14μm
NETD（温度分解能）	＜ 40mK (@25℃), F#=1.0
焦点距離	3.6mm
FOV (視野角)	27.8°×37.2°	37.2°×50.0°
フレームレート	25Hz
フォーカス・システム	フォーカスフリー	固定
IFOV (瞬時視野角)	3.3mrad
絞り	F1.0
最短撮影距離	0.3m (0.98ft)
光モジュール
可視光解像度	1600 × 1200 (2MP)
FOV	55°× 42°
焦点距離	2mm
画像表示
ディスプレイ	240 × 320、3.2”液晶ディスプレイ
カラーパレット	ホワイトホット、ブラックホット、レインボー、アイアンボウ
画像モード	赤外線/可視光線/融合/PIP
PIP	可視画像の中に赤外線画像
融合	可視画像と赤外線画像が合成
測定・分析
目標物温度	-20℃～550℃
精度	環境温度が15℃to 35℃、目標物温度が0℃以上である場合、精度が最大 (±2℃、 ±2%)
温度設定ポイント	センタースポット、ホットスポット、コールドスポット、カスタムポイント、オフ
高温アラーム	音声アラーム
ストレージ
記録メディア	EMMC (16GB)
画像の記録可能枚数	約90000 枚
画像ファイル形式	JPEG（測定データを含む）
機能
LED ライト	あり
Wi-Fi	802.11 b/g/n (2.4GHz)	なし	802.11 b/g/n (2.4GHz)
UVCスクリーンキャスト	あり
レベル/スパン	オート/マニュアル
電源システム
電源	3.7 V DC/0.5 A
消費電力	1.8W
バッテリー	リチウムイオン充電池
バッテリー駆動時間	6時間
全般
対応言語	21言語（英語、ドイツ語、フランス語、ロシア語、韓国語、スペイン語、ポルトガル語、イタリア語、日本語、ハンガリー語、チェコ語、スロバキア語、ポーランド語、ルーマニア語、デンマーク語、トルコ語、伝統的な中国語、スウェーデン語、ノルウェー語、フィンランド語、オランダ語）
作動温度	-10℃～50℃
保管温度	-20℃～60℃
保護レベル	IP54
耐落下衝突性能	2m (6.56 ft)
インターフェース	USB Type-C
質量	約380g
寸法	221.7mm × 73.5mm × 80.5mm
三脚取り付け	UNC 1/4”-20
