自動車、電力会社で多く採用のサーモグラフィカメラ
ご希望があれば、訪問デモできます
最新技術で「熱画像」に「通常の写真画像」を重ねることで鮮明な画像を取得できます （融合機能フュージョン）
光学画像とサーマル画像の両方に対応するカメラ。
人間工学に基づいた設計で使いやすさ抜群。
IP54設計。5インチカラー液晶ディスプレーで屋外検査に最適。
90°回転スクリーンと180°回転レンズ設計でターゲットの周囲・上・下を簡単に確認可能。

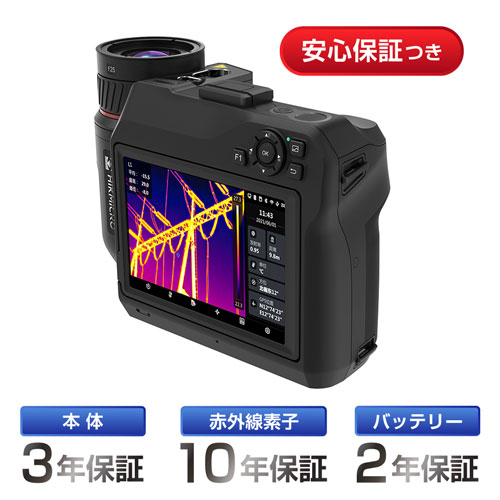

本体3年保証・赤外線素子10年保証・バッテリー2年保証
校正書類の発行可(有償)
正式代理店です。安心のアフターサービス！
| 製品型番 | SP40 / SP40H | SP60 / SP60H |
|---|---|---|
|
 |
|
| 熱画像解像度 | 480×360 | 640×480 |
| SuperIR | 960×720 | 1280×960 |
| NETD（温度分解能） | < 0.03℃（30mK） @25℃、F#=1.0 | < 0.03℃（30mK） @25℃、F#=1.0 |
| 視野角 | 【L6】6°×4.5° 【L9】9°×6.8° 【L19】18.7°×14° 【L37】37.3°×27.8° | 【L8】8°×6° 【L12】12°×9° 【L25】24.8°×18.7° 【L50】50°×37.3° |
| 空間解像度 | 【L6】0.22mrad 【L9】0.33mrad 【L19】0.66mrad 【L37】1.35mrad | 【L8】0.22 mrad 【L12】0.33mrad 【L25】0.66mrad 【L50】1.35mrad |
| 計測温度範囲（精度） | 【SP40】-20～650℃（±2℃） 【SP40H】-40～2200℃（±1℃） |
【SP60】-20～650℃（±2℃） 【SP60H】-40～2200℃（±1℃） |
| ビューファインダー | - | 〇 |
| バッテリー駆動時間 | 約4時間 | 約4時間 |
■ サーマル解像度：480×360
解像度480×360の検出器を搭載。4xピクセル（960×720）で画像をキャプチャ可能。
小さいターゲットや遠くのターゲットの詳細な分析が可能になります。
■ 最大2200℃の超高温域に対応
対象温度範囲：-20℃～650℃（SP40） / -40℃～2200℃（SP40H）
■ 1倍～12倍の連続デジタルズーム
■ 3つのマルチレベル&スパンモード (手動/自動/1タップ)
■ 5つのフォーカスモード
レーザーアシストAF/ コンティニュアスAF/ AF/ マニュアルフォーカス/ タッチAF
■ 画像に注釈を追加
60秒のボイスメモまたは200文字のテキストメモを画像に追加可能
QRコードメモ、画像メモ、タグメモ等にも対応
また、GPSとコンパスの方向を画像に自動的に追加します。
■ 最大4時間連続駆動
■ レーザー距離計搭載：最大50mまでの距離と面積を測定
■ ビデオ録画、スナップショットキャプチャー
■ 高温アラーム機能
■ Wi-Fi、Bluetooth接続に対応
■ 内蔵の高感度IR検出器と高性能センサーが温度差を検出し、リアルタイムで温度測定
屋外検査に最適。IP54設計
回転レンズと回転スクリーン
1 秒高速フォーカス
1～12倍の連続デジタルズーム
ボイスメモやテキストメモを画像に追加
レーザー距離計搭載
最大2200℃の超高温域に対応
小さな障害を検出
マルチレベル&スパンモード
PC用とスマホ・タブレット用温度測定ソフトウェアを無料でダウンロード可能
PC用ソフトウェア HIKMICRO Analyzer
※弊社HPダウンロードページよりダウンロード
スマホ・タブレット用ソフトウェア HIKMICRO Viewer
※App Store, Google Playよりダウンロード
| 型番 | SP40 | SP40H | ||||||
|---|---|---|---|---|---|---|---|---|
| SP40-L6 | SP40-L9 | SP40-L19 | SP40-L37 | SP40H-L6 | SP40H-L9 | SP40H-L19 | SP40H-L37 | |
| 品番 | HM-TP94-Q/W-SP40-L6 | HM-TP94-Q/W-SP40-L9 | HM-TP94-Q/W-SP40-L19 | HM-TP94-Q/W-SP40-L37 | HM-TP94H-Q/W-SP40H-L6 | HM-TP94H-Q/W-SP40H-L9 | HM-TP94H-Q/W-SP40H-L19 | HM-TP94H-Q/W-SP40H-L37 |
| 赤外線画像 | ||||||||
| IR解像度 | 480 × 360 (172,800 ピクセル) | |||||||
| NETD （温度分解能） |
< 30 mK (@ 30 ℃、F#=1.0) | |||||||
| 画像周波数 | 30 Hz | |||||||
| 検出器ピッチ | 17µm | |||||||
| スペクトル範囲 | 7.5～14µm | |||||||
| 焦点距離 | L6: 77.4 mm、 L9: 51.4 mm、 L19: 25.6 mm、 L37: 12.6 mm | |||||||
| F値 | L6：F1.2、 L9：F1.1、 L19：F1.0、 L37：F1.0 | |||||||
| 視野（FOV） | L6:6°×4.5°、 L9:9°×6.8°、 L19：18.7°×14°、 L37：37.3°×27.8° | |||||||
| 空間解像度（IFOV） | L6: 0.22mrad、 L9: 0.33mrad、 L19: 0.66mrad、 L37: 1.35mrad | |||||||
| フォーカスモード | レーザーアシストAF/コンティニュアスAF/AF/マニュアルフォーカス/タッチAF | |||||||
| フォーカス速度 | 約1秒 | |||||||
| スーパーIR | 960 x 720 (691,200 ピクセル) | |||||||
| 最短焦点距離 | L6: 2 m、L9: 1 m、L19: 0.15 m、L37: 0.15 m | |||||||
| 画像表示 | ||||||||
| ビジュアルカメラ | 3264 × 2448 (8MP) | |||||||
| 画面 | 1280 × 720解像度、5インチLCDタッチスクリーン | |||||||
| 画面の明るさ | 手動/自動 | |||||||
| デジタルズーム | 1.x～12.xまで連続 | |||||||
| 画像モード | サーマル/ビジュアル/フュージョン/PIP/ブレンディング | |||||||
| カラーパレット | ホワイトホット、ブラックホット、レインボー、アイアンボウ、レッドホット、フュージョン、レイン、ブルーレッド | |||||||
| フォーカスモードパレット | 上/下/間隔 | |||||||
| カラーアラーム | 上/下/間隔/断熱/結露 | |||||||
| 測定と分析 | ||||||||
| 物体温度範囲 | 範囲1: -40℃～150℃、範囲2: 0℃～650℃ | 範囲 1: -40℃～150℃、範囲 2: 0℃～650℃、範囲 3: 300℃～2200℃ | ||||||
| 精度 | 範囲 1: -40～0℃ で ±2℃、0～100℃ で ±1℃、100～150℃ で ±1%、範囲 2: 0～100℃ で ±2℃、100～650℃ で ±2% | 範囲 1: -40～0℃ で ±2℃、0～100℃ で ±1℃、100～150℃ で ±1%、範囲 2: 0～100℃ で ±2℃、100～650℃ で ±2%、範囲 3: 300～2000℃ で ±2% | ||||||
| 測定ツール | センタースポット、ホットスポット、コールドスポット ユーザー定義可能: デルタT、スポット10個、線1本、長方形5個、円5個 |
|||||||
| レベル&スパンモード | 自動/手動/ワンタップタッチスクリーン | |||||||
| 検査ルート | 〇 | |||||||
| スーパーシーン+ | 電気パネル、PCB検査 | |||||||
| データの保存と通信 | ||||||||
| 画像保存容量 | 約130,000枚の画像（8MP） | |||||||
| 注釈 | 音声メモ:最大60秒、テキストメモ:最大200文字、QRコードメモ、画像メモ、タグメモ、スケッチ | |||||||
| ビデオストレージ容量 | MP4ビデオ最大420時間、ラジオメトリックビデオ最大72時間 | |||||||
| ビデオファイル形式 | MP4ビデオと放射測定ビデオ | |||||||
| 画像フォーマット | 放射分析JPEG | |||||||
| 放射測定赤外線ビデオストリーミング（圧縮） | UVC、Wi-Fi経由 | |||||||
| 拡張可能なメモリカード | 拡張可能な128 GB SDカード | |||||||
| 一般仕様 | ||||||||
| Wi-Fi | 802.11 b/g/n（2.4GHzおよび5GHz） | |||||||
| Bluetooth | Bluetooth4.2 | |||||||
| USBインターフェース | USBタイプC | |||||||
| HDMIインターフェース | HDMI-D | |||||||
| レーザー距離計 | 屋内距離: 50 m、屋外距離: 10 m | |||||||
| GPS・コンパス | 〇 | |||||||
| 電池タイプ | 交換可能で充電可能なリチウムイオンバッテリー | |||||||
| バッテリー駆動時間 | 約4時間 | |||||||
| バッテリー充電時間 | フル充電で約2.5時間 | |||||||
| 省電力モード | 〇 | |||||||
| プログラム可能なボタン | 2 | |||||||
| 保護レベル | IP54、IEC 60529 | |||||||
| 落下試験高さ | 1メートル、IEC 60068-2-31 | |||||||
| 安全性 | IEC 61010-1 | |||||||
| EMC | EN 301 489-1、EN 301 489-17、EN IEC 61000-6-2、EN IEC 61000-6-4、EN 61326-1 | |||||||
| 振動 | 2g、IEC 60068-2-6 | |||||||
| ショック | 25g、IEC 60068-2-27 | |||||||
| 動作温度範囲 | -20℃～50℃ | |||||||
| 保管温度範囲 | -20℃～60℃ | |||||||
| 相対湿度 | < 95%（結露なし） | |||||||
| 重さ | 約1451 g | |||||||

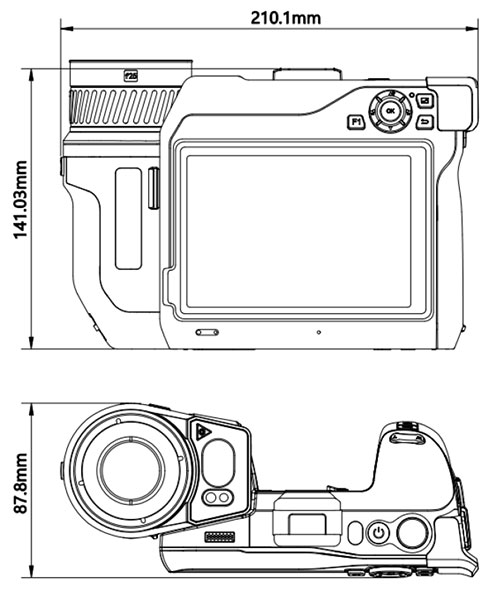

| 寸法 | 210.1 × 141.03 × 87.8 mm | |||||||
| 三脚取り付け | UNC ¼”-20 | |||||||
| レーザーポインター | 〇 | |||||||
| 保証 | 本体 3年、検出器 10年、バッテリー 2年 | |||||||
| レーザー | 〇、クラス II、波長: 635 nm、電力: < 1 mW | |||||||
| LEDライト | 〇 | |||||||
※メーカーの生産時期により、色・デザインが掲載品と多少が異なる場合がございますので、あらかじめ御了承下さい。
| レンズ品番 | HM-SP630-LENS | HM-SP620-LENS | HM-SP610-LENS | HM-SP605-LENS | |
|---|---|---|---|---|---|
| レンズタイプ | 3倍 超望遠レンズ (L6) | 2倍 望遠レンズ (L9) | 1倍 標準望遠レンズ (L19) | 0.5倍 広角レンズ (L37) | |
| 焦点距離 | 77.4mm | 51.4mm | 25.6mm | 12.6mm | |
| 視野角（FOV） | 6°×4.5° | 9°×6.8° | 18.7°×14° | 37.3°×27.8° | |
| 空間解像度（IFOV） | 0.22mrad | 0.33mrad | 0.66mrad | 1.35mrad | |
| F値 | F1.2 | F1.1 | F1.0 | F1.0 | |
| 最短撮影距離 | 2m | 1m | 0.15 m | 0.15 m | |
| 対応モデル | |||||
| SP40シリーズ (-40℃～650℃) |
型番 | SP40-L6 | SP40-L9 | SP40-L19 | SP40-L37 |
| 品番 | HM-TP94-Q/W-SP40-L6 | HM-TP94-Q/W-SP40-L9 | HM-TP94-Q/W-SP40-L19 | HM-TP94-Q/W-SP40-L37 | |
| SP40Hシリーズ (-40℃～2200℃) |
型番 | SP40H-L6 | SP40H-L9 | SP40H-L19 | SP40H-L37 |
| 品番 | HM-TP94H-Q/W-SP40H-L6 | HM-TP94H-Q/W-SP40H-L9 | HM-TP94H-Q/W-SP40H-L19 | HM-TP94H-Q/W-SP40H-L37 | |
NETDは「Noise Equivalent Temperature Difference」の略で、「温度等価ノイズ差」の意味です
どれだけ小さな温度差を検出できるかを表す指標がNETD
NETD：30mK（ミリケルビン）とは、0.03℃の温度差を区別できるという意味
NETDの数値が小さいほど、より小さな温度の変化を検出可能
カメラのレンズがどれだけ光を集めることができるかを示す数値がFナンバー（F値）
F#=1.0は、この測定が25℃の環境温度で、Fナンバー（F#=1.0）が1.0のレンズで行われたことを示
Fナンバーはレンズの明るさを表す数値で、この場合、1.0という値はかなり明るいレンズ
