最新技術で「熱画像」に「通常の写真画像」を重ねることで鮮明な画像を取得できます （融合機能フュージョン）
高精度・リアルタイムで測定できる、超小型赤外線サーモグラフィカメラ
電気機器の検査、建物の断熱性、HVACシステム、冷凍設備を検査。冷暖房空調設備業者の必需品
設備の「常時監視」に
正式代理店です。安心のアフターサービス！
本体3年保証、赤外線素子10年
非接触で温度測定することで、
測定対象の通常動作を妨げず効率的
可視化された温度測定は問題を再認識でき、早期解決に
画面全体の温度分布を測定するので、
視野が広くカバー範囲も大きいので低コストで設置
詳細な本体設定と、高温/低温/温度差など
柔軟なアラーム設定で多様な検知方法に対応可能
電気機器の検査、建物の断熱性、HVACシステム、冷凍設備を検査。
冷暖房空調設備業者の必需品
電力線、治金、ガス・石油、地熱、工場、建設パイプライン、基板、エンジン等
●リアルタイム監視
温度変化を常時リアルタイムでモニタリングでき、異常をすぐに検知し、迅速に対応できる。
作業者が現場にいなくても、継続的な監視ができるのは大きなメリットです。
●異常検出と予知保全
過熱や異常温度を早期に検出し、予防保全として設備の故障やライン停止を防げる。
●安全性の向上
高温や危険エリアを遠隔で監視できるため、作業者が危険な場所に近づくリスクを減らす。
●作業の効率化
自動監視によって定期点検作業が効率化され、複数のエリアを同時に管理可能
●長時間の監視が可能
手持ち型と異なり、設置型は長時間にわたる連続モニタリングが可能です。
長時間の連続モニタリングが可能で、夜間や休日でもデータを記録し、後から確認できる。
●記録とデータ解析が容易
温度データを自動で記録し、長期間のトレンド解析や異常の予兆を把握できる。
●非接触での測定
高温物体に触れずに温度測定が可能で、作業者の安全性を確保しつつ正確なデータが得られる
●省コスト
自動化によって手動作業やトラブル対応にかかる時間やコストが削減でき、少ない人員でも広範囲を管理可能
●遠隔モニタリング対応
ネットワーク接続で遠隔からの温度管理が可能になり、複数拠点の温度管理を効率的に行える。
| 品番 | HM-TD3028T-2/Q(B) | HM-TD3028T-3/Q(B) |
| サーマルモジュール | ||
| 画像解像度 | 256 × 192 (49 152 画素) | |
| NETD（温度分解能） | < 40 mK (@ 25 ℃, F#=1.0) | |
| ピクセル間隔 | 12 μm | |
| 測定波長 | 8 ～14 μm | |
| 焦点距離 | 2.1 mm | 3.6 mm |
| フォーカスモード | アサーマル(温度無依存) | |
| FOV (視野角) | 90° × 64.2° (H×V) | 50° × 37.2° (H×V) |
| IFOV(瞬時視野角) | 5.71mard | 3.33mard |
| フレームレート | 25Hz | |
| 絞り | F1.0 | |
| 最短撮影距離 | 0.1m | 0.3m |
| 温度測定距離 | 物体サイズ0.2m x 0.2mで7m
物体サイズ0.5m x 0.5mで17.5m |
物体サイズ0.2m x 0.2mで12m
物体サイズ0.5m x 0.5mで30m |
| 光モジュール | ||
| イメージセンサー | 1/5” プログレッシブスキャン CMOSセンサー | |
| 可視光解像度 | 2688 × 1520(4MP) | |
| 焦点距離 | 1.4 mm | |
| 最小照度 | 0.06 Lux @ (2.2, AGC起動)，0 Lux(IR) | |
| FOV (視野角) | 96.9° × 77.2° (H×V) | |
| 絞り | F 2.2 | |
| 画像表示 | ||
| 画像モード | サーマル/可視光線/融合 | |
| ズーム | ×2、×4 | |
| 画像表示 | ||
| メインストリーム | サーマルチャンネル: 25 fps (1280 × 960)
可視光チャンネル: 25 fps (2688 × 1520) |
|
| サブストリーム | サーマルチャンネル: 25 fps (704 × 576)
可視光チャンネル: 25 fps (704 × 576) |
|
| 画像補正 | 3D DNR, EIS | |
| 画像設定 | 回転モード、明るさ、コントラスト、AGCはクライアントソフトウェアまたはWebブラウザで調整可能 | |
| 圧縮規格 | ||
| ビデオ圧縮 | H.264 (ベースライン/メイン/ハイプロファイル) /MJPEG/H.265 | |
| ビデオビットレート | 256Kbps～16Mbps | |
| スマート機能 | ||
| 測定温度範囲 | -20°C ～ 150°C
0°C ～ 550°C |
|
| 温度精度 | 最大 (± 2°C、± 2%) | |
| 温度測定ルール | 現在値/最大値/最小値
スポット 10点 / エリア 10点 / ライン 1点 |
|
| ネットワーク | ||
| アラームトリガー | ビデオ改ざんアラーム、ネットワーク切断、IPアドレス競合、不正ログイン、HDDフル、HDDエラー | |
| プロトコル | IPv4/IPv6、HTTP、HTTPS、802.1x、Qos、FTP、SMTP、UPnP、SNMP、DNS、DDNS、NTP、RTSP、RTCP、RTP、TCP、UDP、IGMP、ICMP、DHCP、PPPoE、Bonjour | |
| 一般的な機能 | ワンキーリセット、ハートビート、ミラー、パスワード保護、プライバシーマスク、ウォーターマーク、IPアドレスフィルター | |

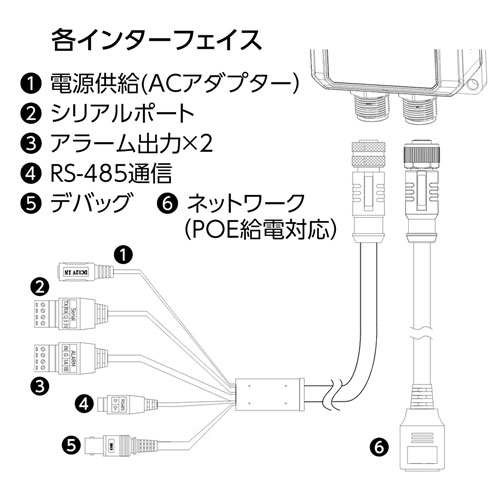

| インターフェース | ||
| 通信インターフェース | 1、RJ45 イーサネット ポート、10M/100M/1000M 1、RS-485 インターフェイス | |
| アラーム | 2 チャンネル リレー出力、設定可能なアラーム応答アクション
※インターフェースは受注生産で入出力を各1チャンネルに変更可能 |
|
| サーモグラフィック統合 | ||
| 外部光学補正 | 熱光学透過率と外部光学温度の手動入力をサポート
校正係数の計算をサポート |
|
| サーモグラフィルールの 温度情報 |
リアルタイム出力(間隔：500ms) | |
| 画像の温度情報 | リアルタイム出力 (デフォルト： 4 fps、フレームあたり 32 ビット × 640 × 512、16ビットと32ビットが選択可能) |
|
| 熱画像キャプチャ | 32ビット 160×120 | |
| メタデータ出力 | 最大25 fps (16 ビット 256 × 192) | |
| システム機能 | ||
| 点灯 | 〇 | |
| 全般 | ||
| 言語 | 日本語・英語・中国語 (繁体字)・韓国語・ロシア語・エストニア語・ブルガリア語・ハンガリー語・ギリシャ語・ドイツ語・イタリア語・チェコ語・スロバキア語・フランス語・ポーランド語・オランダ語・ポルトガル語・スペイン語・ルーマニア語・デンマーク語・スウェーデン語・ノルウェー語・フィンランド語・クロアチア語・スロベニア語・セルビア語・トルコ語・タイ語・ベトナム語・ラトビア語・リトアニア語・ポルトガル語 (ブラジル)・ウクライナ語 | |
| 電源供給 | 12 VDC, 最大 5 W
PoE (802.3af, class 2) |
|
| 作動温湿度 | 温度：-20℃ ～60℃
湿度：95％RH以下 |
|
| 保護レベル | IP67 | |
| 重量 | 約335 g(電池含む) | |
| 寸法 | 56 mm × 38.9 mm × 111.2 mm | |
※メーカーの生産時期により、色・デザインが掲載品と多少が異なる場合がございますので、あらかじめ御了承下さい。
※メーカーの生産時期により、色・デザインが掲載品と多少が異なる場合がございますので、あらかじめ御了承下さい。
NETDは「Noise Equivalent Temperature Difference」の略で、「温度等価ノイズ差」を意味します。
どれだけ小さな温度差を検出できるかを表す指標です。
(例)
・NETD：40mK（ミリケルビン）⇒0.04℃の温度差を区別できる
・NETD：50mK（ミリケルビン）⇒0.05℃の温度差を区別できる
NETDの数値が小さいほど、より小さな温度の変化を検出可能です。
| カメラ用天吊り/壁取付金具 | |
|---|---|
| 品番 | DS-1299ZJ |
| 特長 | ■ 表面溶射処理を施したアルミニウム合金素材 / ■ ケーブル穴を内蔵したデザイン / ■ 取り付け角度調整可能 |
| 材質 | アルミニウム合金 |
| サイズ | ⌀77 mm × 198 mm |
| 外形寸法 |  |
| 重量 | 約200 g |
| 注意事項 | 本製品は平らな壁に取り付け、壁はカメラと取付金具の総重量の少なくとも3倍の重量を支えることができる必要があります。屋外での使用には別途防水ゴムが必要です。最大耐荷重は約2kgです。 |
| カメラ用天吊り金具（伸縮タイプ） | |
| 品番 | DS-1297ZJ-ES |
| 特長 | ■ 表面溶射処理を施したアルミニウム合金 / ■ 270mmから400mmまで伸縮可能 / ■ 屋内と屋外の両方に適用可能 |
| 材質 | アルミニウム合金 |
| サイズ | ⌀97 mm × 270 mm ～ 400 mm |
| 外形寸法 |  |
| 重量 | 約500 g |
| 注意事項 | 本製品は平らな壁に取り付け、壁はカメラと取付金具の総重量の少なくとも3倍の重量を支えることができる必要があります。屋外での使用には別途防水ゴムが必要です。最大耐荷重は約2kgです。 |
| カメラ用取付角度調整金具 | |
| 品番 | DS-2920ZJ |
| 特長 | 取り付けが簡単。サーモグラフィキューブカメラと温度スクリーニングセパレートカメラ用 |
| 材質 | アルミニウム合金 |
| サイズ | ⌀50 mm × 56.5 mm |
| 外形寸法 |  |
| 重量 | 約90 g |
| 角度調整 | パン: 360° 傾斜: 90° |
| ブラケット取付穴 | 3-M3（ねじ）/3-⌀3.5（通し穴） |
| デバイス取付穴 | 1/4" - 20UNC |
| マウント | ウォールマウント |
| 付属品 | 取扱説明書、L型2.5 mm六角レンチ× 1 |
| 耐荷重 | 約400 g |
| 適用範囲 | サーモグラフィックキューブカメラおよび温度スクリーニング分離型カメラと互換性があります。 |
| カメラ用取付角度調整金具 | |
| 品番 | DS-2924ZJ |
| 特長 | 取り付けが簡単。サーモグラフィキューブカメラ用 |
| 材質 | アルミニウム合金 |
| サイズ | 53.5 mm × 102 mm × 44.7 mm |
| 外形寸法 |  |
| 重量 | 約253 g |
| 角度調整 | 傾斜: ±30° |
| ブラケット取付穴 | ⌀4.5（通し穴） |
| デバイス取付穴 | 4-M3（ねじ）/ ⌀6.5（通し穴） |
| マウント | ウォールマウント |
| 耐荷重 | 約1000 g |
| 適用範囲 | サーモグラフィックキューブカメラと互換性があります。 |
