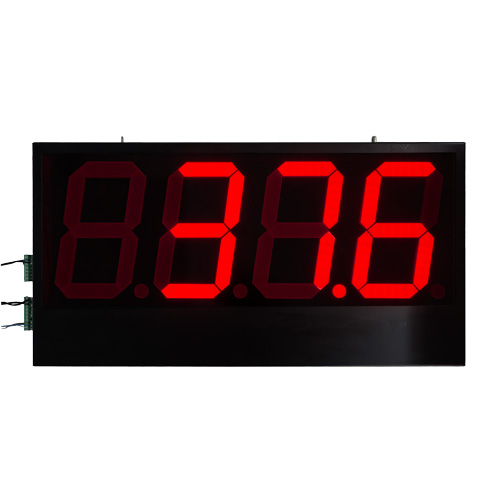

サトテック 特大型表示器 ST-MU-JD200R (J・K熱電対・Pt100・アナログ入力/文字高200mm)

特大型表示器 ST-MU-JD200R (J・K熱電対・Pt100・アナログ入力/文字高200mm) サトテック

---

特長

• ■ 抜群の視認性を誇る文字高200mmの大型4桁7セグメントディスプレイ
• ■ J/K型熱電対および白金測温抵抗体(Pt100)の温度センサー入力対応
• ■ 任意のスケーリング表示が可能な各種アナログ信号(0-10V DC、0-20mA / 4-20mA DC)入力対応
• ■ 外部センサーへの電源供給に便利な24V DCトランスミッタ用出力
• ■ 各種警報やON-OFF制御、PID制御に活用できるリレー出力
• ■ 測定値のズレや変動を調整できるオフセット補正およびフィルタ時定数機能
• ■ 意図しない設定変更を防止するパスワード入力によるロック機能

仕様

入力タイプ	タイプ	表示範囲	表示分解能
	J熱電対	0 ℃ ～ 600 ℃	1 ℃
	K熱電対	0 ℃ ～ 1200℃	1 ℃
	PT-100	-99 ℃ ～ 400℃	1 ℃
	PT.1(Pt100)	-99.9 ℃ ～ 400.0℃	0.1 ℃
	0-10 V DC	-999 ～ 9999	1 / 0.1 / 0.01 / 0.001
	0-20 mA DC / 4-20 mA DC	-999 ～ 9999	1 / 0.1 / 0.01 / 0.001
表示精度	±1% of FSD(フルスケールに対して)
電源供給電圧	100 V AC, 50-60 Hz
ディスプレイ	文字高200mm、4桁7セグメント赤色LED表示
動作温度	0 ℃ ～ 55 ℃
動作相対湿度	最大95 %RH(結露なきこと)
標準付属品	電源コード 3m

※ 温度センサーは別途ご用意ください。

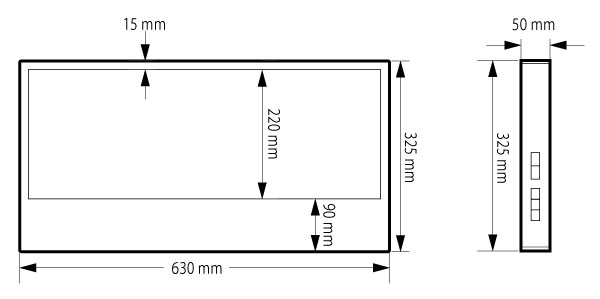

外形寸法図

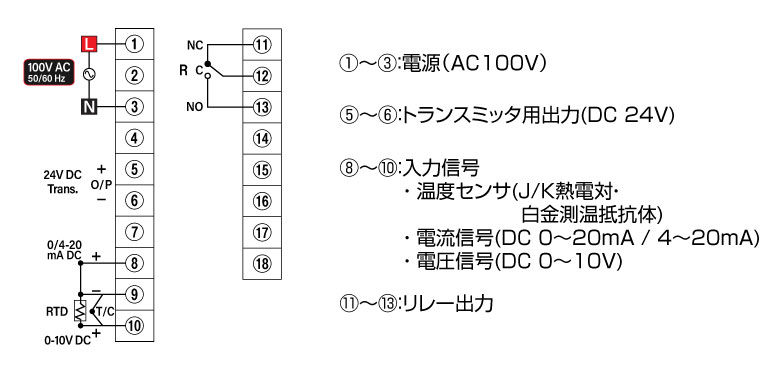

端子接続図

[オプション]熱電対 温度センサ

※1本からでも、お客様の要望にあわせて温度センサ（熱電対・測温抵抗体）の受注生産可能です。
